الشركة المصنعة: BECKHOFF

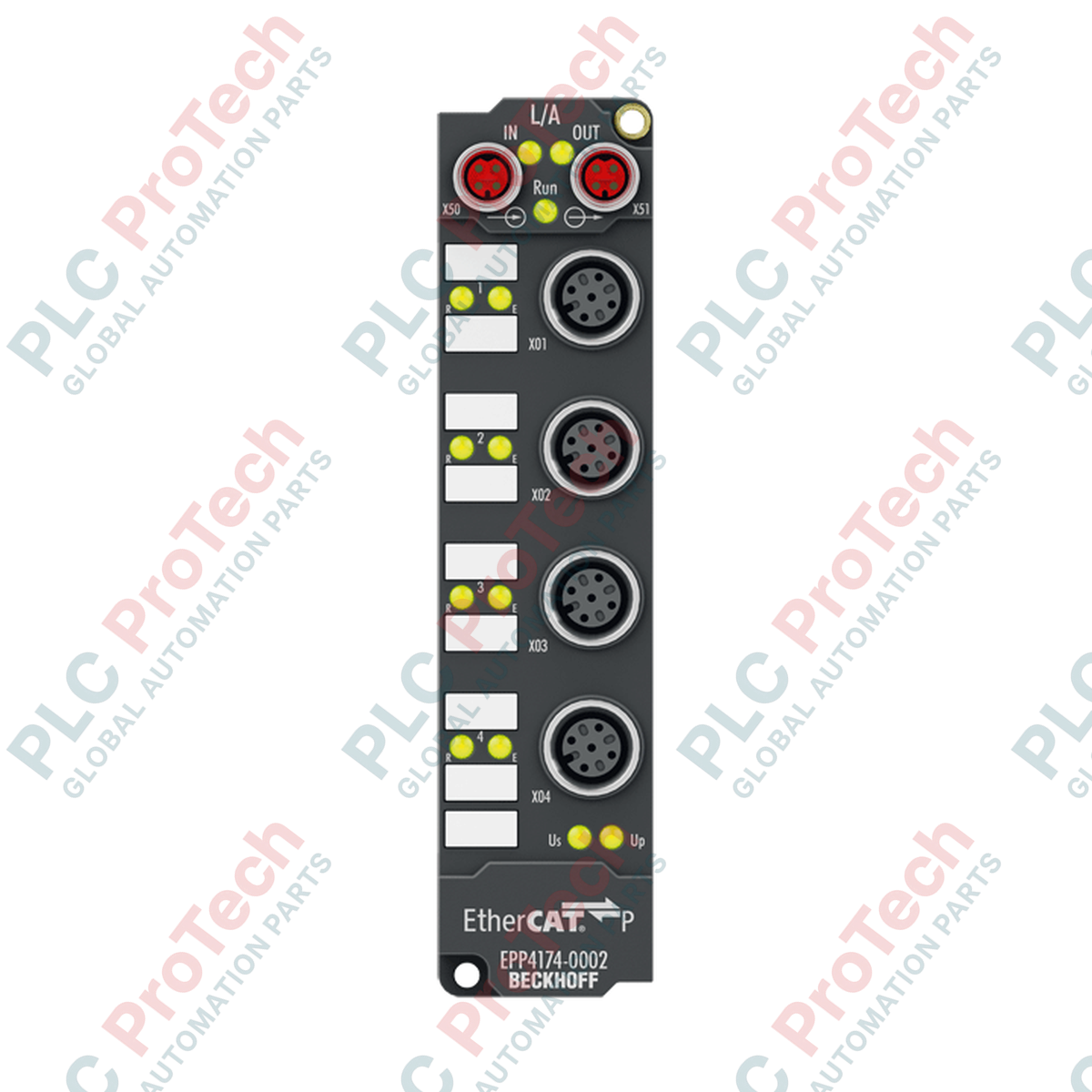

رقم المنتج: EPP4174-0002
Country of origin:ألمانيا
نوع المنتج: وحدات EtherCAT P الصندوقية
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
Dimensions: 150 x 50 x 40 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
لإنشاء إشارات تناظرية عالية الدقة مباشرةً في البيئات اللامركزية، يدمج صندوق EtherCAT P من Beckhoff EPP4174-0002 أربعة مخارج تناظرية قابلة للتهيئة بشكل مستقل ضمن هيكل متين بتصنيف IP67. تلغي هذه الوحدة الحاجة إلى خزائن تحكم واقية، إذ تتيح للمستخدمين نقل بيانات EtherCAT ومصدري طاقة بجهد 24 V DC (US لطاقة النظام/المستشعر وUP لطاقة الأجهزة الطرفية/المشغلات) عبر واجهة كابل M8 واحدة مرمّزة بحرف P. وصُممت كل قناة في EPP4174-0002 للاستخدام الميداني الشاق، ويمكن تهيئتها بشكل مستقل لإخراج إشارات تحكم قياسية، ما يضمن التوافق المباشر مع مجموعة واسعة من مشغلات المجال وصمامات تحديد المواضع ومحركات السرعة المتغيرة.
| المعامل | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Beckhoff Automation |
| مرجع الطراز | EPP4174-0002 |
| بروتوكول الواجهة | EtherCAT P |
| عدد القنوات | 4 مخارج تناظرية |
| تنسيقات الإشارة | من -10 إلى +10 V | من 0 إلى 20 mA | من 4 إلى 20 mA (قابل للتهيئة لكل قناة) |
| الدقة | 16 بت |
| زمن التحويل | نحو 40 ميكروثانية |
| حمل نمط الجهد | > 5 كيلو أوم |
| حمل نمط التيار | < 500 أوم |
| انحراف الدقة | < 0.1% (بالنسبة إلى قيمة حد النطاق الكامل) |
| القيمة الاسمية لتغذية الطاقة | 24 V DC (-15% / +20%) |
| استهلاك التيار (US) | نحو 100 mA |
| العزل الكهربائي | 500 فولت RMS |
| الحدود البيئية | التشغيل: من -25 إلى +60 درجة مئوية | التخزين: من -40 إلى +85 درجة مئوية |
| تصنيف الحماية | IP65 / IP66 / IP67 (مطابق لمعيار EN 60529) |
| بلد المنشأ | ألمانيا |
| وزن الشحن (محسوب) | 0.50 kg (مع عبوة نظام الحماية) |
| أبعاد العبوة (محسوبة) | 150 x 50 x 40 mm |
| طرف خرج M12 | الوظيفة/التوصيل |
|---|---|
| الطرف 1 | تغذية المشغّل +24 V DC (UP) |
| الطرف 2 | الخرج التناظري + (إشارة الجهد/التيار) |
| الطرف 3 | GND (UP) (مرجع المشغّل) |
| الطرف 4 | الخرج التناظري - (مرجع أرضي الإشارة) |
| الطرف 5 | الأرض الوظيفية (توصيل الدرع FE) |
تعمل EPP4174-0002 حصريًا ضمن بيئات EtherCAT P. وهي مزودة بترميز مادي يطابق نظام موصلات M8 بترميز P لمنع إدخال كابلات EtherCAT القياسية عن طريق الخطأ. عند الاستبدال أو الربط مع مقاطع EtherCAT القياسية التقليدية (سلسلة EP)، يجب استخدام موزّع أو مقرنة وسيطة (مثل EP9224 أو EK1300) للانتقال بأمان وتغذية خطي الطاقة المدمجين US وUP.
عند تشغيل كابلات تناظرية طويلة في بيئات ذات تداخل كهرومغناطيسي مرتفع (EMI)، تأكد من تأريض موصلات M12 المحمية إلى الأرض الوظيفية عبر طرف FE. تجنب تمرير الخطوط التناظرية بمحاذاة خطوط المحركات عالية القدرة. إذا واجهت قناة حلقة تيار حالة دائرة مفتوحة، فستتشبع قيم سجل محول DAC ذي 16 بت في TwinCAT وستعرض رمز عطل تشخيصي؛ احرص على اعتماد خوارزميات معالجة الأخطاء ضمن دورات مهام PLC.
أكمل دائمًا التهيئة في TwinCAT System Manager ضمن دليل CoE (CANopen over EtherCAT) قبل توصيل الأحمال الفعالة. لا تبدّل التهيئة من التيار إلى الجهد أثناء التشغيل مع توصيل مشغّل فعال، إذ قد يحدث قصر كهربائي أو تيار قيادة مفرط. تأكد من أن إجمالي التيار المسحوب من جهد التغذية المساعد UP لا يتجاوز القيمة الاسمية المستمرة لكتلة التوزيع.
تحذير بالغ الأهمية:
افصل جميع مصادر الطاقة (US وUP) واعزلها قبل توصيل كابلات EtherCAT P من نوع M8 أو الكابلات التناظرية من نوع M12 أو فصلها. قد يؤدي التوصيل الساخن للموصلات الصناعية في الظروف الرطبة أو الخطرة إلى الإخلال بحدود العزل الكهربائي الداخلي، وقد يتسبب في تلف أجهزة التحويل من رقمي إلى تناظري المدمجة.
ثبّت الوحدة EPP4174-0002 باستخدام نقاط التثبيت اللولبية المدمجة مباشرةً على هياكل الآلات المسطحة والمقاومة للاهتزاز أو على حوامل التثبيت.
صِل خطوط EtherCAT P الواردة باستخدام موصلات لولبية محمية من نوع M8 بترميز P، وأحكم ربطها وفقًا لمواصفة عزم الربط الموصى بها من الشركة المصنّعة الأصلية.
قم بتهيئة معلمات الخرج التناظري (ملفات تعريف التيار/الجهد) في برنامج TwinCAT System Manager، مع التأكد من توافق نطاقات الإشارة مع متطلبات المشغّل في المرحلة التالية.
