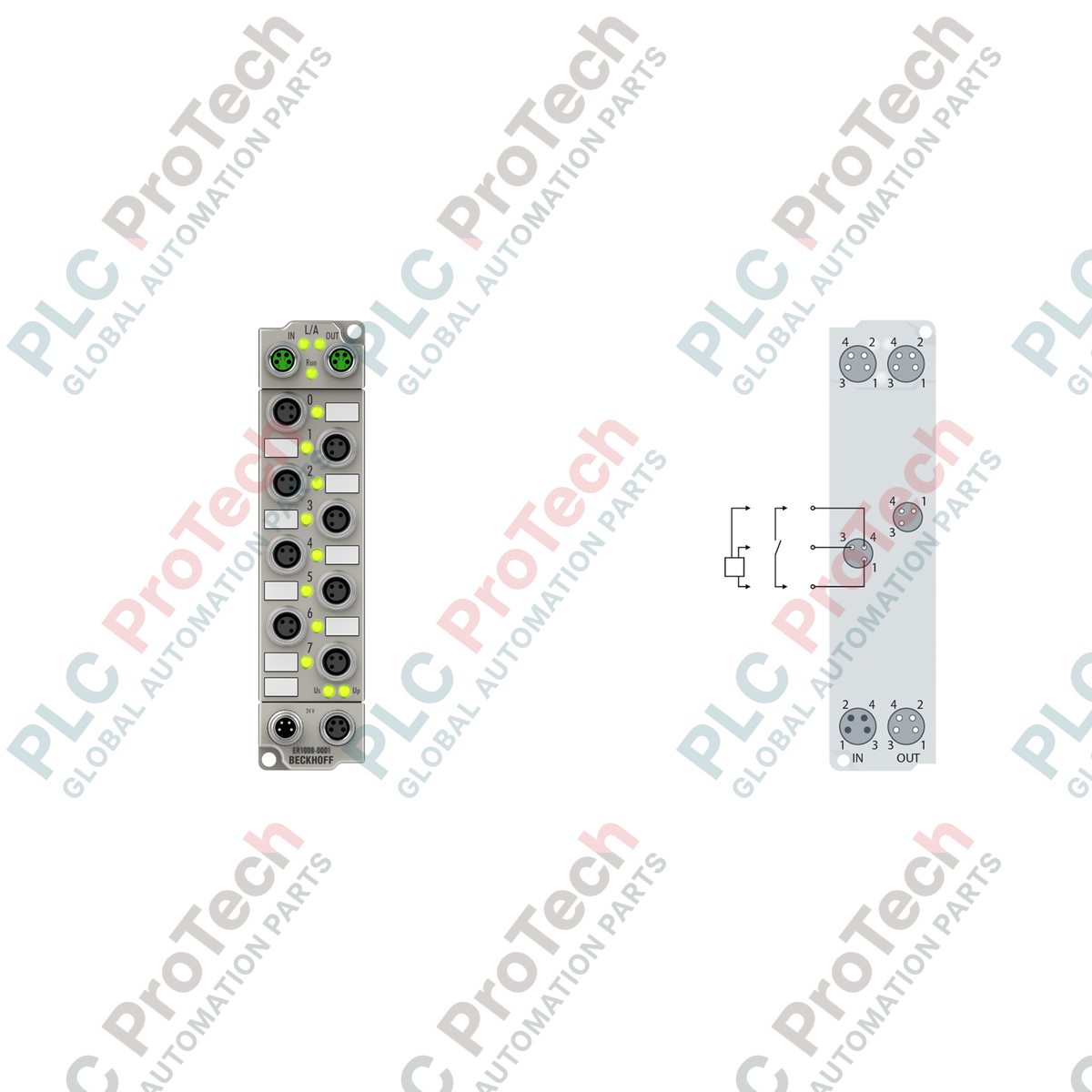

تتم إدارة التقاط الإشارات الرقمية على مستوى الحقل مباشرةً من الآلات، من دون حاويات حماية، بكفاءة باستخدام Beckhoff ER1008-0001، وهو EtherCAT Box حاصل على تصنيف IP67 ومصمم للبيئات الصناعية القاسية. تضم هذه الوحدة، المغلفة بهيكل متين من الزنك المصبوب بالقالب، ما يصل إلى ثمانية مداخل رقمية من مستشعرات التقارب أو المفاتيح أو الحواجز الكهروضوئية الشائعة. وتدمج اتصال ناقل الحقل EtherCAT عالي السرعة عبر موصلات M8 محمية، مع خصائص إدخال قياسية وفق EN 61131-2 النوع 1/3 ومرشح أجهزة إدخال مدته 3.0 مللي ثانية لقمع التشويش بكفاءة. وتلغي الحماية الميكانيكية وإمكانية التركيب المباشر على الآلة الحاجة إلى صناديق التوصيل الطرفية التقليدية، ما يقلل بشكل كبير من أعباء التركيب الميداني وتعقيد توجيه الكابلات.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنعة | Beckhoff |
| رقم الصنف (SKU) | ER1008-0001 |
| البروتوكول | EtherCAT |
| عدد المداخل | 8 |
| مواصفات الإدخال | EN 61131-2، النوع 1/3 |
| زمن مرشح الإدخال | 3.0 مللي ثانية |
| جهد الإدخال الاسمي | 24 V DC (-15% / +20%) |
| جهد الإشارة «0» | -3 إلى +5 V (EN 61131-2، النوع 3) |
| جهد الإشارة «1» | 11 إلى 30 V (EN 61131-2، النوع 3) |
| تيار الإدخال | عادةً 3 mA (EN 61131-2، النوع 3) |
| تغذية المستشعر | من جهد التحكم، بحد أقصى 0.5 A إجمالًا (محمي ضد قصر الدائرة) |
| العزل الكهربائي | جهد التحكم / ناقل المجال: نعم |
| درجة حرارة التشغيل | -25 إلى +60 درجة مئوية |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
| الحماية البيئية | IP65 / IP66 / IP67 (متوافق مع EN 60529) |
| مادة الهيكل | زنك مصبوب |
| مقاومة الاهتزاز/الصدمة | متوافق مع EN 60068-2-6 / EN 60068-2-27 |
| الحصانة/الانبعاثات الكهرومغناطيسية | متوافق مع EN 61000-6-2 / EN 61000-6-4 |
| الاعتمادات/العلامات | CE، UL |
| الأبعاد (العرض × الارتفاع × العمق) | 30 مم × 126 مم × 26.5 مم |
| الوزن | حوالي 265 جم |
| وزن الشحن (محسوب) | 0.55 كجم |
| واجهة التوصيل | نوع الموصل | وصف التعيين |
|---|---|---|
| واجهة ناقل EtherCAT | مقبسا M8 (محميان، من النوع اللولبي) | مدخل واحد ومخرج واحد للتوصيل التسلسلي لوحدات EtherCAT |
| المداخل الرقمية (القنوات 1–8) | 8 موصلات M8 (3 أطراف، بترميز A، أنثى) | الطرف 1: مصدر تغذية المستشعر +24 V DC، الطرف 3: GND، الطرف 4: دخل الإشارة |
| مدخل تغذية الطاقة | موصل M8 واحد (4 أطراف، ذكر) | الطرف 1: +24 V DC Us (تحكم)، الطرف 2: +24 V DC Up (مساعد)، الطرف 3: GNDs، الطرف 4: GNDp |
| مخرج الطاقة للوحدات اللاحقة | موصل M8 واحد (4 أطراف، أنثى) | وصلة تمرير إلى وحدات EtherCAT Box اللاحقة |
إن ER1008-0001 مطابق وظيفيًا للطراز EP1008-0001 ذي الهيكل البلاستيكي. ويشترك كلاهما في ملفات تهيئة twinCAT XML (ESI) نفسها، وتخطيط صورة عمليات العتاد نفسه، ومنحنيات الإدخال الكهربائية نفسها. إلا أن الهيكل المصنوع من الزنك المصبوب لسلسلة ER يوفر حماية فائقة بدرجة ملحوظة ضد الاقتران الكهرومغناطيسي، كما يوفر متانة ميكانيكية أكبر بكثير في مواجهة خبث لحام المعادن الساخن. عند ترقية EP1008-0001 إلى ER1008-0001، تكون أبعاد التركيب متطابقة، ما يتيح استبدالًا ماديًا مباشرًا دون إجراء تعديلات على اللوحة.
من الأخطاء الشائعة أثناء التشغيل التجريبي تجاوز حد إجمالي تيار تغذية الحساسات البالغ 0.5 أمبير. تتشارك قنوات الإدخال الثماني مصدر تغذية الحساسات بجهد 24 فولت تيار مستمر الموزّع إلى الطرف 1. إذا كنت تغذي أجهزة ذات استهلاك تيار مرتفع، مثل حساسات المسافة البصرية أو مؤشرات الصمامات الخارجية، فتذكّر أن حدوث قصر عابر في قناة واحدة سيؤدي إلى فصل جهد تغذية الحساسات عن القنوات الثماني جميعها في الوقت نفسه. في التطبيقات عالية الكثافة، احسب إجمالي تيارات تشغيل الحساسات للتأكد من بقائها أقل من 0.5 أمبير.
لضمان سرعات اتصال صناعية مستمرة، تأكّد من أن كابلات M8 الخاصة بـ EtherCAT محمية بالكامل وأن أغلفة الموصلات محكمة الربط. وبما أن ناقل EtherCAT يعمل بترددات عالية، فإن الموصلات غير المحكمة أو غير المحمية تكون عرضة لفقدان الحزم الناتج عن التداخل الكهرومغناطيسي، مما يسبب انتقالات مؤقتة من حالة "SAFE-OP إلى OP". استخدم كابلات سلسلة ZB9020/ZS1090 المركّبة مسبقًا من Beckhoff لتحقيق أفضل استقرار للشبكة.
اعزل واقفل جميع مصادر طاقة 24 فولت تيار مستمر (Us وUp) التي تغذي نظام EtherCAT قبل تركيب أي كابلات M8 فعليًا أو فصلها. قد يؤدي توصيل الموصلات أو فصلها تحت حمل كهربائي نشط إلى حدوث قوس كهربائي عند نقاط التلامس، وتدهور أسطح الأطراف، وأعطال متقطعة في اتصال ناقل المجال.
