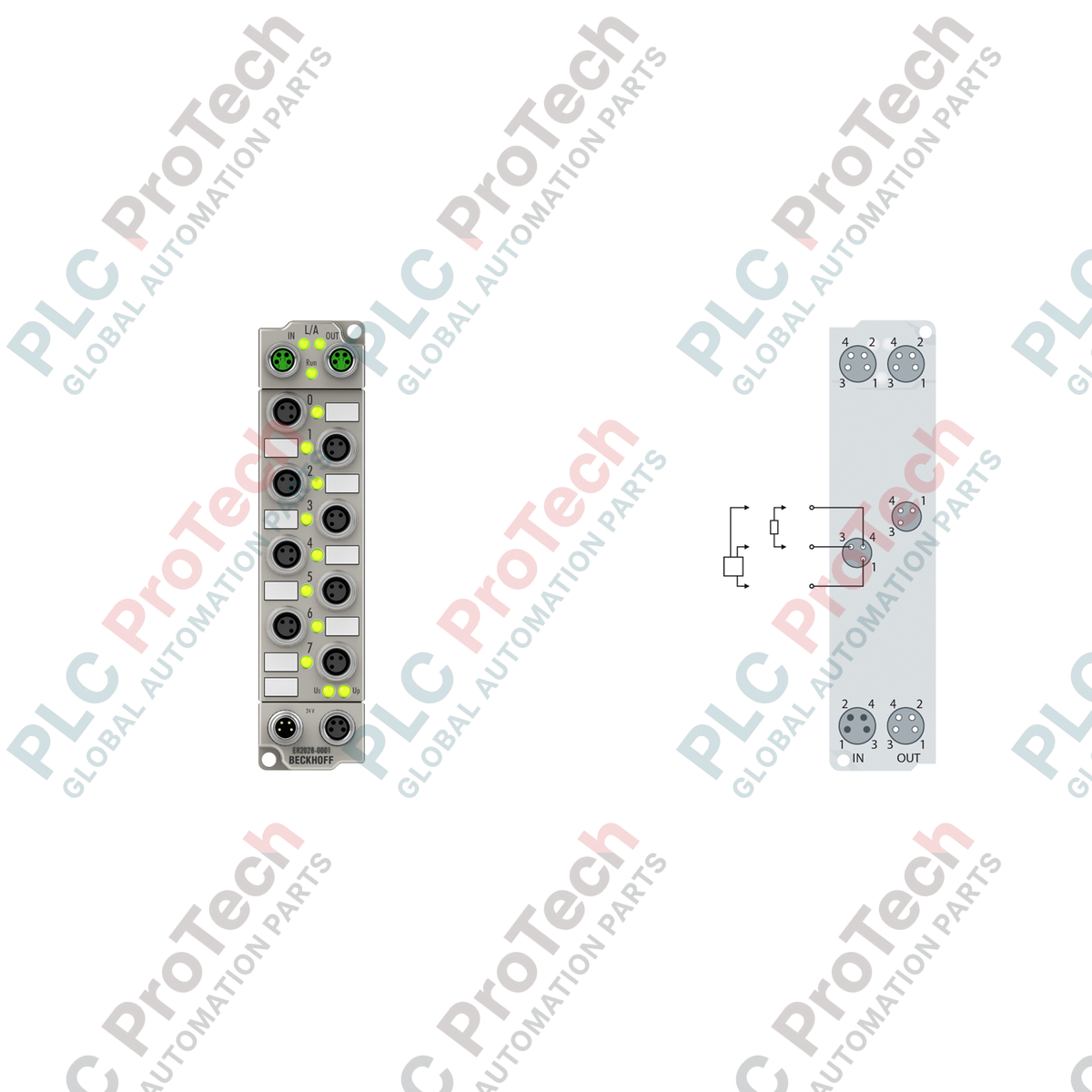

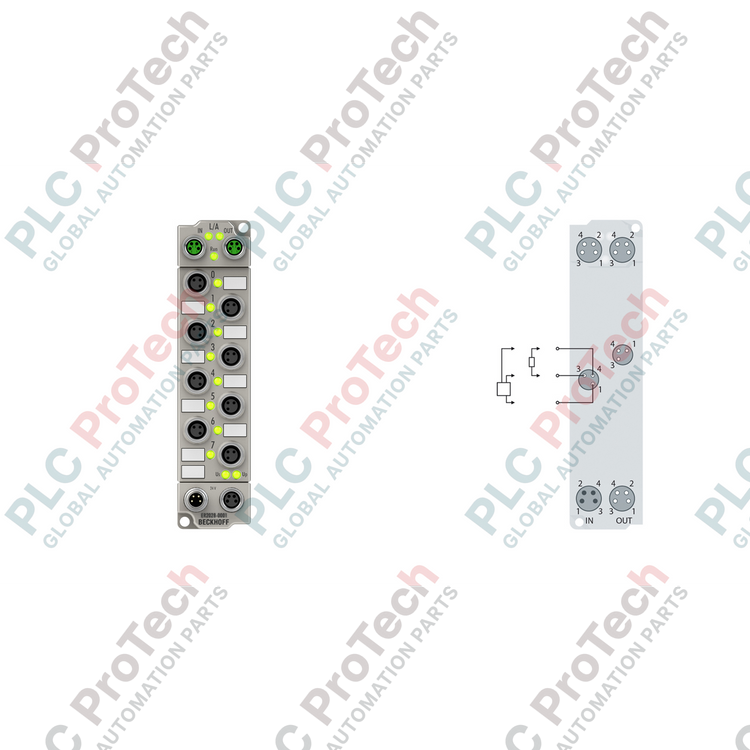

وحدة إخراج رقمية بـ8 قنوات من صندوق EtherCAT من Beckhoff ER2028-0001

الوصف

يُدمج Beckhoff ER2028-0001 مباشرةً في بنى الأتمتة اللامركزية، ويوفر معالجة متينة لثماني قنوات من المخارج الرقمية ضمن تصميم لا يتطلب خزانة. تبدّل وحدة EtherCAT Box هذه إشارات 24 V DC بقدرة مستمرة تصل إلى 2.0 A لكل قناة، ما يجعلها مثالية لتشغيل المشغّلات الأكبر حجمًا، والصمامات اللولبية، والملامسات، والمؤشرات في البيئات الصناعية القاسية. ويتصل الجهاز، داخل هيكل متين من الزنك المصبوب بالقوالب، مباشرةً بشبكة EtherCAT عالية السرعة عبر موصلات M8 لولبية محمية، ما يضمن اتصالًا بزمن انتقال منخفض ومناعة عالية ضد التشويش دون الحاجة إلى غلاف حماية إضافي.

الميزات الرئيسية

• قدرة تيار عالية: يوفر حتى 2.0 A لكل قناة، وقد صُمم للتعامل مع الأحمال الأومية والحثية وأحمال المصابيح.
• هيكل متين مصبوب بالقوالب: يوفر الهيكل المصنوع من الزنك المصبوب بالقوالب ثباتًا ميكانيكيًا ومقاومةً للمواد الكيميائية وسوائل التبريد تفوق ما توفره الهياكل البلاستيكية القياسية.
• حماية بيئية قوية: تتيح درجات الحماية IP65 وIP66 وIP67 التركيب المباشر في الموقع ضمن بيئات رطبة أو مغبرة أو كثيرة الاهتزاز.
• الحماية من الدوائر القصيرة: المخارج محمية بالكامل من الدوائر القصيرة، بحد نموذجي يبلغ 15 A لحماية البنية التحتية للتحكم.
• تمديدات ميدانية فعّالة: تسهّل وصلات M8 القياسية للشبكة والطاقة تصميم التجهيزات وتركيبها وأعمال الصيانة الميدانية.

التطبيقات

• تجهيزات أدوات الماكينات والتشغيل باستخدام CNC: تركيب مباشر على منزلقات المحاور أو بالقرب من مضخات سائل التبريد عالية الضغط.
• تجهيزات الروبوتات والنهايات الطرفية: يقلل التصميم المدمج الوزن على أذرع الروبوتات، مع تشغيل الصمامات الهوائية وقوابض التفريغ.
• خطوط تجميع السيارات: معالجة الإشارات اللامركزية على السيور الناقلة، وخلايا اللحام، ومجمّعات الهواء المضغوط.
• التعبئة ومناولة المواد: تحكم موضعي في بوابات الفرز عالية التيار، والمحوّلات، والمشغّلات شديدة التحمل.

المواصفات الفنية

التوصيلات والواجهات

رؤى هندسية مستندة إلى التجربة

الطرازات البديلة والتوافق

الوحدة المصبوبة بالزنك ER2028-0001 مكافئة وظيفيًا للوحدة EP2028-0001 ذات الهيكل البلاستيكي. ولبيئات التشغيل القاسية التي تتضمن زيوت القطع أو رذاذ اللحام أو التعرض الميكانيكي الشديد، توفر سلسلة ER ترقية مباشرة للهيكل. تظل عمليات دمج البرنامج الثابت في TwinCAT مطابقة، ما يتيح استبدال الوحدات مباشرةً بسهولة في System Manager دون إعادة إنشاء شجرة التهيئة.

محاذير التطبيق وملاحظات هندسية

عند تبديل الأحمال الحثية التي لا تحتوي على ديودات حماية مدمجة، تأكد من تحديد مقاس دائرة كبح الجهد العكسي الخارجية بشكل صحيح عند التشغيل بترددات عالية. رغم أن كل قناة محمية من قصر الدائرة حتى ذروة تبلغ 15 A، يجب ألا يتجاوز الحمل التراكمي المستمر على جميع القنوات سعة تمرير التيار لموصل تغذية الطاقة M8 ذي الأربعة أطراف، والتي تبلغ عادةً 4 A إجمالًا كحد أقصى. يؤدي تجاوز هذا الحد إلى ارتفاع موضعي في درجة حرارة الطرفين 2 و4 في قابس التغذية.

نصائح التشغيل والتوصيلات

لضمان مواصفات الإحكام IP67، يجب إغلاق جميع منافذ M8 غير المستخدمة بأغطية حماية ملولبة من الدرجة الصناعية (Beckhoff ZS3101-0001 أو ما يعادلها). أثناء تهيئة نظام TwinCAT، تحقّق من تفعيل مصدر الجهد المساعد (Up)؛ فإذا انقطع Up، ستظل الوحدة ظاهرة على حلقة EtherCAT، لكن المخارج لن تُفعّل، وستظهر مؤشرات التشخيص القياسية في صورة عملية TwinCAT PLC.
