الشركة المصنعة: BECKHOFF
رقم المنتج: ER2338-0002
Country of origin:ألمانيا
نوع المنتج: وحدات صناديق EtherCAT
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

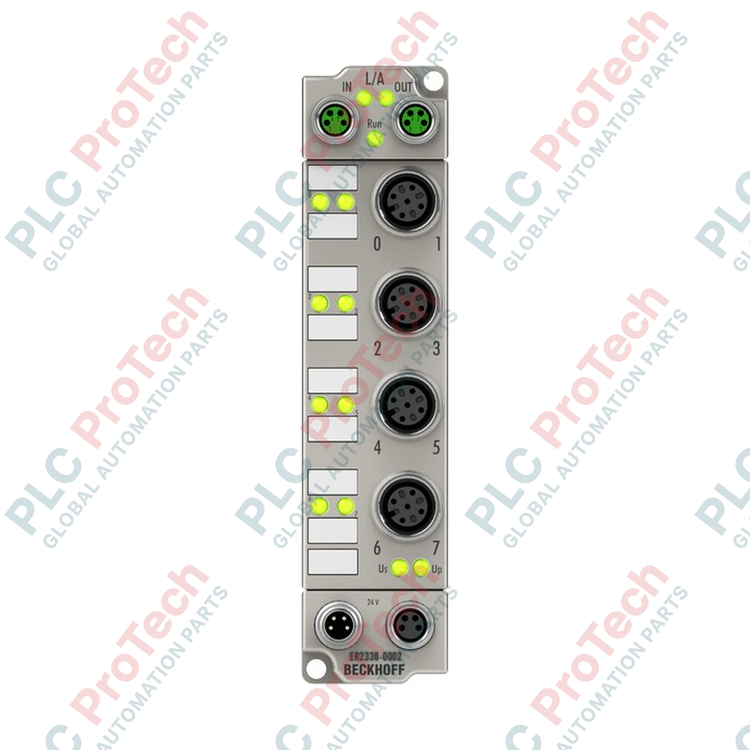

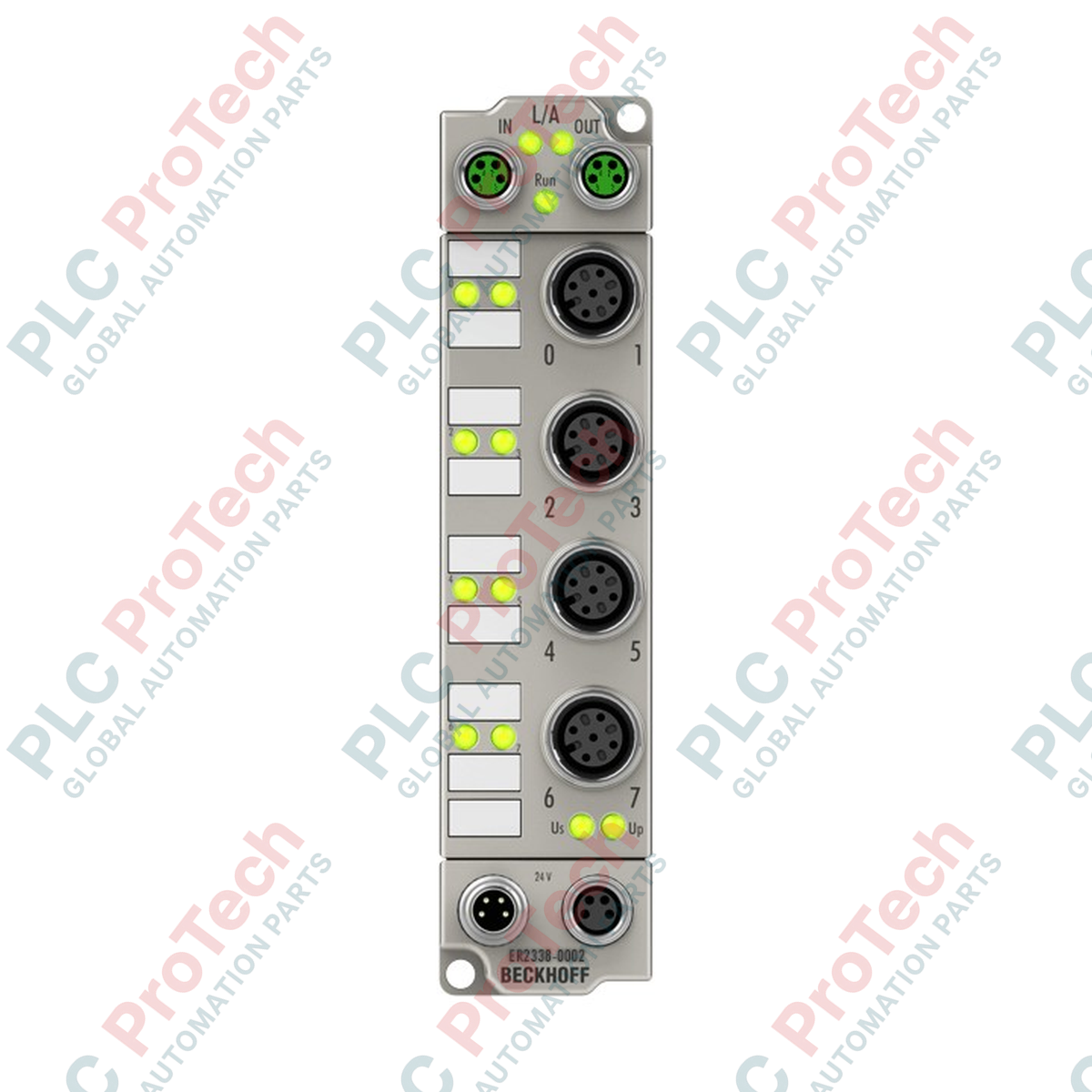

تتيح وحدة EtherCAT Box Beckhoff ER2338-0002 معالجة الإشارات الرقمية اللامركزية بكفاءة في بيئات IP67 القاسية. تضم هذه الوحدة الميدانية المتينة ثماني قنوات رقمية، يمكن تهيئة كل منها بشكل مستقل كمدخل أو مخرج، ما يتيح تكييف النظام بمرونة مباشرةً على الآلات. صُممت الوحدة بهيكل متين من الزنك المصبوب بالقالب، وتوفر اتصالاً سريعاً بناقل المجال عبر وصلات EtherCAT من نوع M8 المحمية، مما يلغي الحاجة إلى خزائن التحكم الواقية ويقلل تعقيد التوصيلات الميدانية.
| الشركة المصنّعة | Beckhoff |
| الطراز / رقم المنتج | ER2338-0002 |
| البروتوكول | EtherCAT |
| عدد القنوات | 8 مداخل أو مخارج رقمية (قابلة للتهيئة بشكل مستقل) |
| وصلة الدخل/الخرج | M12، 5 أطراف، بترميز A |
| واجهة توصيل الناقل | مقبسان M8، محميان، من النوع اللولبي |
| زمن ترشيح الدخل | 10 ميكروثانية |
| جهد الإشارة "0" | -3 إلى +5 فولت |
| جهد الإشارة "1" | 11 إلى 30 فولت (تيار دخل 6 مللي أمبير، EN 61131-2 النوع 3) |
| جهد الحمل المقنن | 24 فولت تيار مستمر (-15 بالمئة / +20 بالمئة) |
| أقصى تيار خرج | 0.5 أمبير لكل قناة (مقاوم لقصر الدائرة) |
| وصلة مصدر الطاقة | التغذية: موصل M8 ذكر واحد، 4 أطراف؛ المصب: موصل M8 أنثى واحد، 4 أطراف |
| العزل الكهربائي | 500 فولت |
| درجة حرارة التشغيل | -25 إلى +60 درجة مئوية |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
| درجة الحماية | IP65 / IP66 / IP67 (مطابق للمعيار EN 60529) |
| الوزن الصافي للوحدة | 265 g |
| وزن الشحن | 2.0 kg |
| طرف موصل M12 | تخصيص الإشارات / الدوائر |
|---|---|
| الطرف 1 | تغذية المستشعرات +24 V DC (Us) |
| الطرف 2 | الإدخال / الإخراج الرقمي B |
| الطرف 3 | الأرضي (Us) |
| الطرف 4 | الإدخال / الإخراج الرقمي A |
| الطرف 5 | الأرضي الوظيفي (FE) |
ينتمي ER2338-0002 إلى مجموعة الهياكل المصنوعة من الزنك المصبوب، ويوفر حماية مادية محسّنة مقارنةً بنظيره ذي الغلاف البلاستيكي EP2338-0002. وعلى الرغم من أن الوحدتين تعملان بخصائص إلكترونية وإعدادات سجلات وملفات TwinCAT XML متماثلة، يُنصح بتحديد سلسلة ER للتركيبات المعرضة للصدمات الميكانيكية أو سوائل القطع القوية أو رذاذ اللحام.
عند تهيئة القنوات كمخارج رقمية لتشغيل الأحمال الحثية (مثل ملفات الموصلات الثقيلة أو الصمامات الهيدروليكية)، تأكد من معالجة الجهد العكسي الناتج عن القوة الدافعة الكهربائية. على الرغم من أن الوحدة مزودة بحماية داخلية، فإن استمرار النبضات الجهدية غير المثبطة يسرّع الإجهاد الحراري. يجب ألا يتجاوز إجمالي استهلاك التيار عبر جميع القنوات الحدود القصوى لمصدر الطاقة في موصل التغذية M8، والتي تبلغ عادةً 4 A.
للحفاظ على إحكام الحماية المادية IP67، يجب تركيب أغطية حماية معتمدة على جميع منافذ M12 وM8 غير المستخدمة وإحكام ربطها بعزم 0.6 Nm. استخدم دائمًا كابلات Cat5e مزدوجة التدريع لتمديد EtherCAT، لضمان توافق كهرومغناطيسي (EMC) موثوق في وجود التشويش الصادر عن محركات التردد المتغير (VFD) عالية التردد.
اعزل جميع مصادر طاقة التحكم المغذية للنظام قبل تركيب EtherCAT Box أو توصيله. قد يؤدي عدم فصل الجهد الكهربائي تمامًا عن خطوط جهد الحمل (Up) وخطوط تغذية المستشعرات (Us) إلى حدوث قوس كهربائي، ما قد يتسبب في تلف دائم لواجهات الاتصال أو أجهزة المجال المتصلة.
