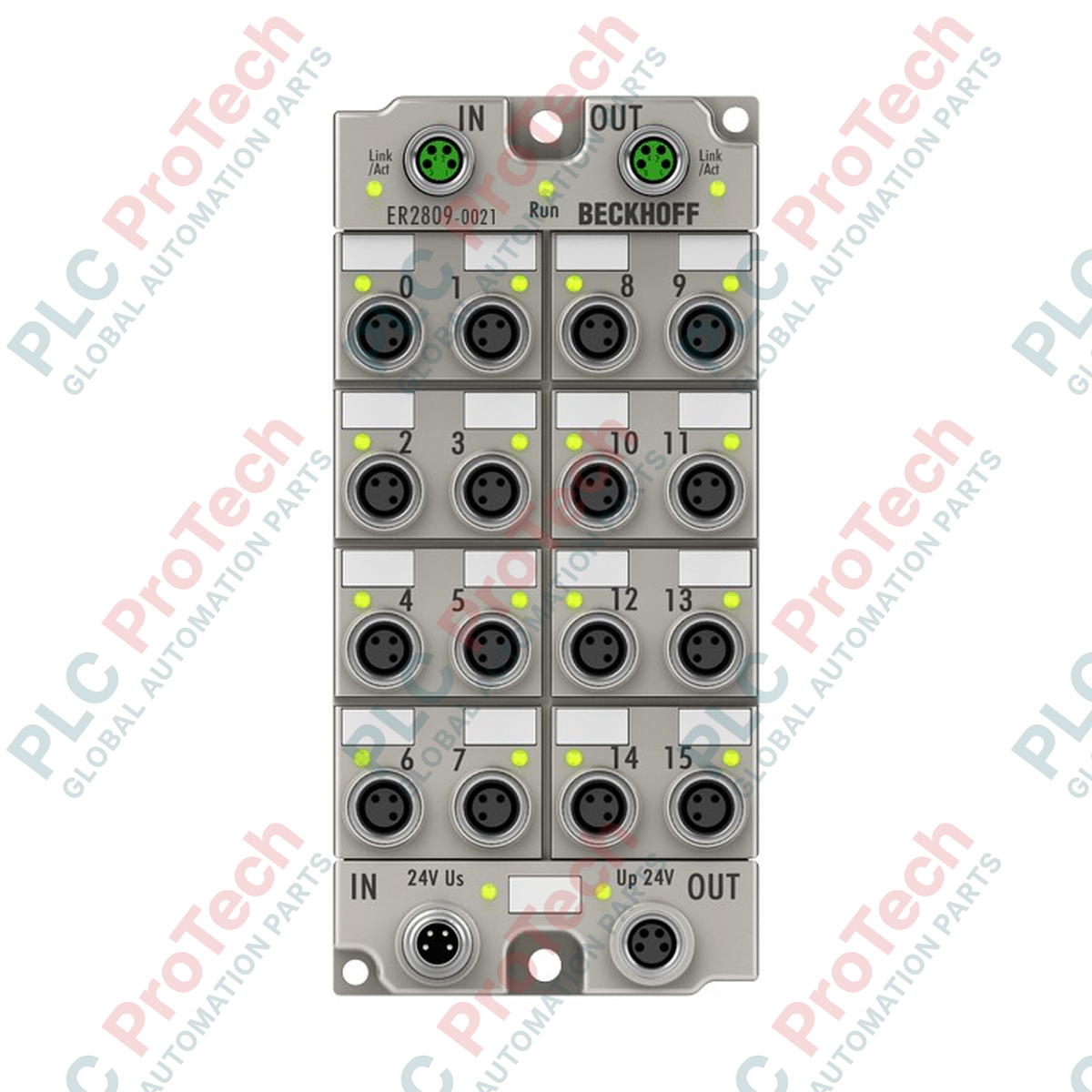

وحدة إخراج رقمية ذات 16 قناة لصندوق EtherCAT من Beckhoff ER2809-0021

SKU ER2809-0021

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: BECKHOFF

  • رقم المنتج: ER2809-0021

  • Country of origin:ألمانيا

  • نوع المنتج: وحدات صناديق EtherCAT

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 500ج

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

تستفيد بنيات الأتمتة اللامركزية التي تتطلب كثافة قنوات عالية على مستوى الآلة مباشرةً من وحدة EtherCAT Box Beckhoff ER2809-0021. يعالج جهاز الإدخال/الإخراج القابل للتركيب ميدانيًا ما يصل إلى 16 إشارة خرج رقمية، ويوزّع أوامر التحكم بجهد 24 V DC مباشرةً إلى الأحمال المقاومة والحثية وأحمال المصابيح. وبفضل غلافه المتين المصبوب بالقالب من الزنك، يستغني هذا الطراز عن الحاجة إلى خزائن كهربائية واقية، ويوفر حماية موثوقة بدرجة IP67 على هيكل الآلة مباشرةً. ويضمن نظام الحماية المتكامل من القصر والعزل الكهربائي سلامة النظام في أثناء الأحداث العابرة.

ميزات المنتج

  • 16 قناة خرج رقمية: كثافة إشارات عالية ومجمّعة للتعامل مع مصفوفات المشغلات المعقدة على مستوى المجال.
  • حماية فردية من القصر: يوفر كل خرج تحديدًا فرديًا للتيار لحماية المكونات اللاحقة من الأعطال الكهربائية.
  • واجهات M8 صناعية: تتميز بنقاط توصيل خرج ذات 3 أطراف بترميز A ومقبسي واجهة EtherCAT مزدوجي القناة من نوع M8.
  • هيكل مصبوب بالقالب للخدمة الشاقة: صُمم بغلاف من سبائك الزنك لتحمّل الصدمات الميكانيكية الشديدة والظروف الصناعية الكاشطة.
  • تصنيف الغمر IP65/66/67: حماية كاملة من دخول الرطوبة، ومواد التبريد والتشحيم، والملوثات الجسيمية.

التطبيقات

  • تصنيع الآلات المعيارية وخطوط التجميع الآلية ذات تخطيطات المجال اللامركزية.
  • أدوات نهاية الذراع الروبوتية وتجهيزات مناولة المواد الميكانيكية.
  • بيئات التصنيع ذات الاهتزازات العالية، وأنظمة النقل، وآلات التعبئة والتغليف.

المواصفات الفنية

المعلمة القيمة / المواصفات
الشركة المصنّعة Beckhoff
رقم الطراز ER2809-0021
البروتوكول EtherCAT
توصيل واجهة الناقل مقبسان M8، محميان، من النوع اللولبي
عدد المخارج الرقمية 16
توصيلات الخرج M8 x 1، ثلاثي السنون، بترميز A
أنواع الأحمال المسموح بها حمل مقاومي أو حثي أو حمل مصباح
جهد الخرج الاسمي 24 V DC (-15% / +20%)
أقصى تيار خرج 0.5 A لكل قناة (محمي من القصر بشكل فردي)، بحد أقصى 4 A للمجموع الكلي
أزمنة التبديل (نموذجية) TON: 60 us، TOFF: 300 us
حد تيار القصر بحد أقصى 1.5 A
استهلاك التيار (منطق US) نموذجيًا 130 mA
تيار الطاقة المساعدة (UP) نموذجيًا 20 mA + تيار الحمل
توصيلات مصدر الطاقة التغذية: مقبس M8 ذكر واحد، 4 أطراف؛ المصب: مقبس M8 أنثى واحد، 4 أطراف
العزل الكهربائي 500 V (جهد التحكم / الجهد المساعد إلى ناقل المجال)
درجة حرارة التشغيل -25 إلى +60 درجة مئوية
درجة حرارة التخزين -40 إلى +85 درجة مئوية
مقاومة الاهتزاز/الصدمات متوافق مع EN 60068-2-6 / EN 60068-2-27
المناعة/الانبعاثات الكهرومغناطيسية متوافق مع EN 61000-6-2 / EN 61000-6-4
درجة الحماية IP65/66/67 (متوافق مع EN 60529)
الاعتمادات والعلامات CE، UL
وزن الوحدة حوالي 450 g
وزن الشحن 2.0 kg

التوصيلات والواجهات

نوع الواجهة تكوين الموصل الوصف الوظيفي
دخل / خرج EtherCAT مقبس M8، ‏4 أطراف، محمي طوبولوجيا بمنفذين محميين للتوصيل المباشر المتسلسل لناقل المجال.
مدخل تغذية الطاقة موصل M8 ذكر، رباعي السنون يقبل طاقة نظام 24 V DC (US) وطاقة حمل مساعدة 24 V DC (UP).
توصيل الطاقة للوحدات اللاحقة مقبس M8 أنثى، رباعي السنون توصيل لتمرير الطاقة إلى وحدات EtherCAT Box اللاحقة.
المخارج الرقمية M8 x 1، ثلاثي السنون، بترميز A توصيل إشارة المشغل الفردي ومسار العودة.

رؤى هندسية مستندة إلى التجارب

الطرازات البديلة والتوافق

يستخدم ER2809-0021 هيكلًا من الزنك المصبوب بالقالب، مصممًا ليحل مباشرةً محل المكونات المكافئة EP2809 ذات الهيكل البلاستيكي. عند ترقية مكونات EP البلاستيكية إلى سلسلة ER الزنكية، تحقّق من الخلوص الميكانيكي، إذ تختلف الأبعاد الخارجية لهيكل الزنك المصبوب بالقالب اختلافًا طفيفًا، كما أن وزنه أكبر. تظل تكوينات البرامج في TwinCAT متوافقة تمامًا مع الإصدارات السابقة؛ ولا يتطلب استبدال الوحدات إعادة إنشاء بنيات شبكات EtherCAT القياسية أو مهام المنطق.

مزالق التطبيق وملاحظات هندسية

ينشأ أحد أسباب الأعطال التشغيلية الشائعة عن التراكم الحراري. رغم أن كل قناة تدعم حتى 0.5 A، لا يجوز أن يتجاوز الحمل الإجمالي عبر جميع القنوات 4 A. سيؤدي تشغيل القنوات الـ16 كلها بالقدرة القصوى في الوقت نفسه إلى تفعيل الإيقاف الحراري أو حدوث تدهور دائم في مسارات الدائرة. عند التركيب داخل مناطق مغلقة غير مهوّاة أو في ظروف تتعرض فيها لأحمال حرارية شمسية مرتفعة، أنشئ مسارًا حراريًا خارجيًا أو وزّع تشغيل المشغلات على فترات للتحكم في تراكم الحرارة في حالة الاستقرار.

نصائح التشغيل الأولي والتوصيلات

للحد من التداخل الكهربائي وانقطاع الاتصالات في المراحل اللاحقة، تأكد من استخدام كابلات شبكة EtherCAT موصلات M8 محمية من التداخل، مع توصيل الدرع باستمرار بأرضي هيكل الآلة. افصل تغذية نظام 24 V DC (US) عن حلقة مصدر الطاقة المساعدة (UP)؛ إذ يتيح ذلك لدوائر الإيقاف الطارئ فصل الطاقة عن دوائر أحمال UP، مع الحفاظ على وظائف الاتصال والتشخيص في حلقة منطق US.

إرشادات التركيب

تحذير بالغ الأهمية: قبل بدء التركيب أو التثبيت الميكانيكي أو إجراء تعديلات على الأسلاك، تأكد من فصل جميع مصادر طاقة الحقل ذات الجهد العالي والمنخفض (US وUP) فعليًا. تحقّق من تفريغ المكثفات وعناصر الدائرة المتبقية بالكامل. قد يؤدي عدم عزل أنظمة الطاقة إلى صدمة كهربائية أو تلف المكونات أو حركة غير متوقعة للآلات الصناعية.
1

ثبّت الوحدة مباشرة على سطح مستوٍ ومقاوم للاهتزاز في هيكل الآلة، باستخدام براغي M3 قياسية أو محولات سكة DIN.

2

أنشئ مرجع تأريض لهيكل الآلة بتثبيت شريط تأريض منخفض الممانعة بوصلة التأريض المدمجة في جسم الوحدة.

3

وصّل كابلات اتصال EtherCAT المحمية من التداخل ذات موصلات M8 بمنافذ IN وOUT، وتأكد من إحكام ربط حلقات التثبيت بالعزم الصحيح لمنع تسرب السوائل.

4

وصّل كابل توزيع الطاقة M8 لتغذية طاقة المنطق (US) وطاقة دائرة الخرج (UP)، ثم ثبّت جميع أسلاك قنوات المستشعرات/المشغلات الـ16 المتبقية.

FAQ

ما التصنيف الإجمالي للتيار المستمر لوحدة ER2809-0021؟

تسمح الوحدة بتيار حمل تراكمي إجمالي قدره 4 A موزعًا على القنوات الـ16 مجتمعة، بينما تدعم كل قناة خرج على حدة حتى 0.5 A.

ما الميزة الرئيسية لهيكل سلسلة ER مقارنةً بسلسلة EP؟

تتميز سلسلة ER بهيكل من الزنك المصبوب بالقالب، مصمم لتحمل الأحمال الميكانيكية الثقيلة والبيئات شديدة التعرض للأضرار المادية، بينما تستخدم سلسلة EP هيكلًا بلاستيكيًا خفيف الوزن.

كيف يتم فصل مساري طاقة منطق النظام وحمل المشغلات داخل الجهاز؟

تعمل منطقية التحكم والمستشعرات بدائرة الطاقة US (130 mA نموذجيًا)، بينما تستخدم المخارج الفعلية دائرة الطاقة المساعدة UP المنفصلة، مع عزل كهربائي بجهد 500 V.

هل قنوات الخرج الفردية محمية من قصر الدائرة؟

نعم، كل قناة محمية بشكل مستقل من قصر الدائرة، إذ تحد من ذروة تيار القصر إلى 1.5 A كحد أقصى في حالات الأعطال.
