BECKHOFF

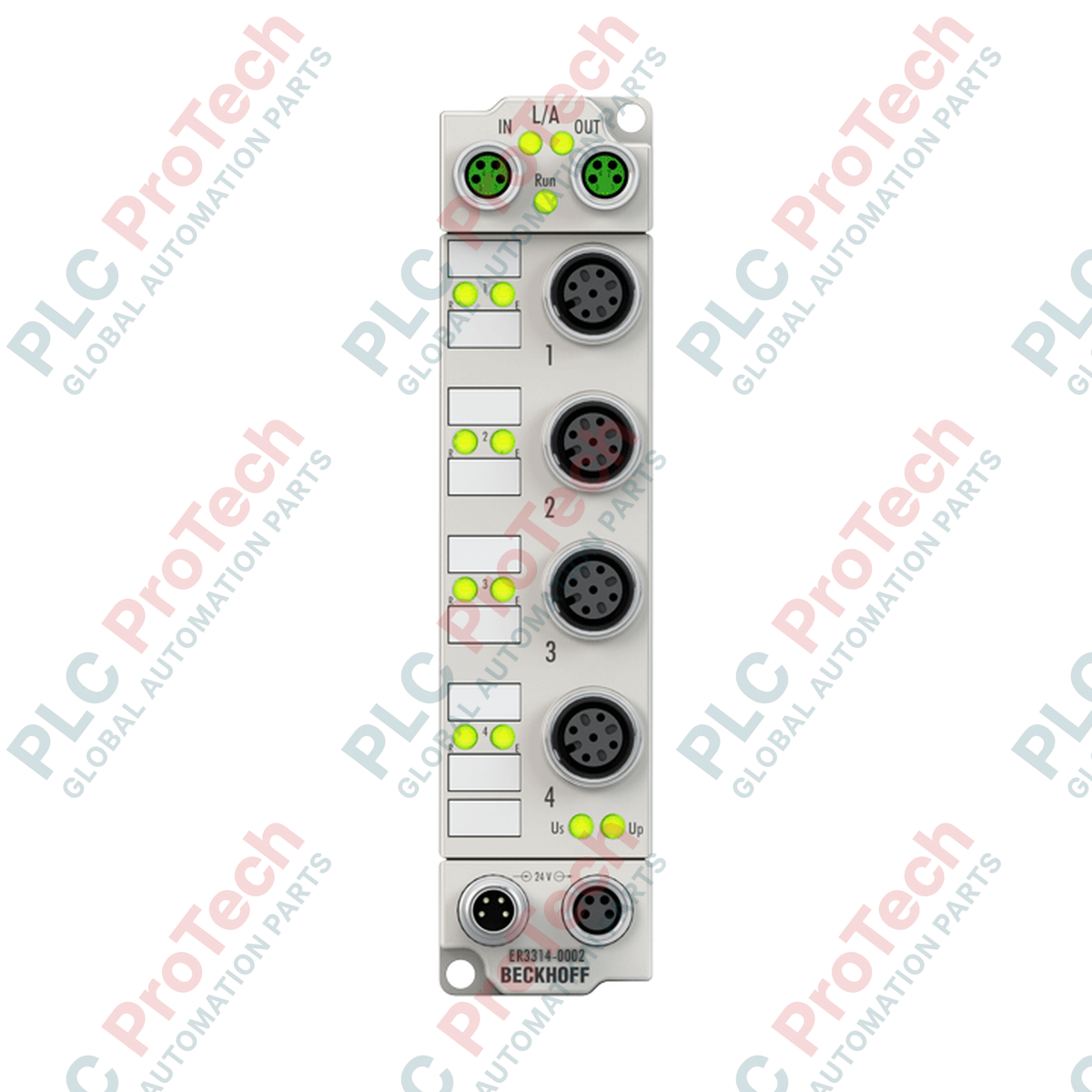

وحدة إدخال مزدوج حراري ذات 4 قنوات لصندوق EtherCAT Beckhoff ER3314-0002

SKU ER3314-0002

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: BECKHOFF

  • رقم المنتج: ER3314-0002

  • Country of origin:ألمانيا

  • نوع المنتج: وحدات صناديق EtherCAT

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 500ج

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

يتيح Beckhoff ER3314-0002 معالجة مباشرة لما يصل إلى أربعة مستشعرات مزدوجات حرارية في البيئات الصناعية القاسية. وهو صندوق EtherCAT بتصنيف IP67 مصمم لقياس درجات الحرارة اللامركزي. تعمل هذه الوحدة الموفرة للمساحة مباشرةً في الموقع، وتحول الجهود الكهروحرارية الصادرة عن أنواع مختلفة من المستشعرات (J وK وL وB وE وN وR وS وT وU) إلى قيم درجات حرارة عالية الدقة، وترسلها مباشرةً إلى وحدة التحكم من دون الحاجة إلى خزانة كهربائية محلية. ويستفيد مهندسو تكامل الأنظمة من التوافق الأصلي مع TwinCAT، ومرشحات الإدخال القابلة للتهيئة، والعزل الكهربائي المتين، لضمان توصيف حراري دقيق حتى في ظل الإجهاد الكهرومغناطيسي والبيئي الشديد.

الميزات

  • دعم مستشعرات متعددة: توافق مدمج مع عشرة تصنيفات مختلفة للمزدوجات الحرارية وقياسات مباشرة للجهد بالملي فولت (mV).
  • هيكل لامركزي بمعيار IP67: يوفر الهيكل المصبوب من الزنك والمغلق بالكامل حماية فائقة من الرطوبة والغبار والصدمات الميكانيكية.
  • تقنية توصيل M12: توصيلات مزدوجة الأسلاك آمنة للمزدوجات الحرارية عبر مقابس لولبية M12 قياسية، لمقاومة التطبيقات ذات الاهتزازات العالية.
  • تشخيصات متقدمة: تمييز مدمج لانقطاع الدائرة واكتشاف أعطال المستشعر، مع الإبلاغ عنها مباشرةً عبر صورة بيانات عملية EtherCAT.
  • ترشيح قابل للتهيئة: خمسة خيارات لمرشحات الإدخال قابلة للتهيئة برمجيًا لإزالة الضوضاء الكهربائية عالية التردد والتداخل على الخط.

التطبيقات

  • قياس درجة الحرارة اللامركزي في آلات قولبة حقن البلاستيك وبثقها.
  • تتبّع درجات الحرارة في مناطق متعددة داخل أفران الزجاج والسيراميك والمعادن الصناعية.
  • اختبارات البيئة على مستوى المجال ومراقبة غرف الاختبار المناخية.
  • قياس غازات العادم وأنظمة التبريد في منصات اختبار المحركات للخدمة الشاقة.

المواصفات الفنية

المعلمة المواصفة
الشركة المصنّعة Beckhoff Automation GmbH & Co. KG
الطراز / رقم القطعة ER3314-0002
عدد المداخل 4 قنوات
أنواع المستشعرات المدعومة الأنواع J، K، L، B، E، N، R، S، T، U (الافتراضي: النوع K)، قياس mV
نطاق القياس يعتمد على المستشعر (النوع K: من -100 إلى +1370 درجة مئوية)
الدقة 0.1 درجة مئوية لكل رقم
خطأ القياس أقل من +/-0.3% من قيمة النطاق الكامل (النوع K)
زمن التحويل من 2.5 ثانية إلى 20 مللي ثانية (قابل للتهيئة؛ الافتراضي: ~250 مللي ثانية)
واجهة الناقل 2 × مقبس M8، محمي، من النوع اللولبي (EtherCAT)
جهد التغذية الاسمي 24 فولت تيار مستمر (-15% / +20%)
استهلاك التيار من US 120 مللي أمبير
العزل الكهربائي 500 فولت RMS
تصنيف الحماية IP65 / IP66 / IP67 (متوافق مع EN 60529)
درجة حرارة التشغيل / التخزين -25 إلى +60 درجة مئوية / -40 إلى +85 درجة مئوية
الاعتمادات CE، UL
بلد المنشأ ألمانيا
الوزن الصافي 0.265 كجم
وزن الشحن (محسوب) 2.0 كجم (مع تغليف تجاري واقٍ)

التوصيلات والواجهات

دبوس الموصل / الطرف الوظيفة / تعيين الدائرة
مقابس M12 (القنوات من 1 إلى 4) توصيل المزدوجة الحرارية (دخل بسلكين: TC+ وTC-)
مقبس M8 ذكر (تغذية) دخل إمداد الطاقة (جهد تحكم 24 V DC ‏US / إمداد المستشعر UP)
مقبس M8 أنثى (للتوصيل اللاحق) خرج إمداد الطاقة (تمرير الطاقة إلى صناديق EtherCAT اللاحقة)
مقابس M8 (وصلة EtherCAT) دخل EtherCAT / خرج EtherCAT (خطوط اتصال بسرعة 100 Mbps)

الطرازات البديلة والتوافق

يتميز ER3314-0002 بهيكل من الزنك المصبوب بالقالب، مصمم لتوفير حماية ميكانيكية فائقة مقارنةً بالطراز EP3314-0002 ذي الهيكل البلاستيكي، مع بقائهما متطابقين وظيفيًا وبرمجيًا. في التركيبات التي تتطلب كثافة قنوات أعلى داخل خزانة التحكم بدلًا من التركيب الميداني، يمكن استخدام أطراف EtherCAT القياسية مثل EL3314 ضمن مقطع E-bus. يعيّن كلا النظامين صورة العملية نفسها تمامًا، ما يتيح ترجمة الشيفرة بسلاسة وإعادة استخدام المعلمات مباشرةً في إعدادات TwinCAT PLC.

مزالق التطبيق وملاحظات هندسية

نظرًا للكتلة الحرارية العالية لهيكل الصب بالقالب المصنوع من الزنك، قد تؤدي التغيرات المفاجئة في درجة الحرارة المحيطة بالقرب من الوحدة إلى تدرجات حرارية موضعية مؤقتة عبر الوصلة الباردة. لتجنب أخطاء القياس أثناء التقلبات السريعة في درجة الحرارة المحيطة، تجنب تركيب الصندوق بجوار مصادر الحرارة مباشرةً أو في مناطق تتعرض لتيارات هواء شديدة. أسلاك المزدوجات الحرارية غير المحمية شديدة التأثر بالاقتران الكهرومغناطيسي؛ لذا احرص دائمًا على عزلها بشكل مناسب عن كابلات مغيرات التردد عالية الجهد (VFD)، واستخدم كابلات مزدوجات حرارية محمية كلما أمكن.

نصائح التشغيل والتوصيل

عند تهيئة الوحدة ضمن TwinCAT System Manager، انتقل إلى الدليل المباشر CoE (CAN over EtherCAT)، وتحديدًا الفهرس 0x80n0، لاختيار منحنى المزدوجة الحرارية الصحيح المطابق للمستشعر الفعلي. تُهيّأ الوحدة افتراضيًا للمزدوجات الحرارية من النوع K. تأكد من إنهاء سلك التدريع الخاص بكابل المزدوجة الحرارية بشكل صحيح عند هيكل موصل M12 لتكوين مسار متصل إلى التأريض المحلي، والحد من التداخل ذي النمط المشترك على مداخل المللي فولت منخفضة الإشارة.

إرشادات التركيب

تحذير بالغ الأهمية

تأكد من فصل الطاقة بالكامل عن جميع مصادر الطاقة (US وUP) قبل تثبيت الجهاز أو تأريضه أو توصيل خطوط الإشارة به. قد يؤدي عدم فصل خطوط الطاقة الحية إلى تعطل دائم في جهاز الإرسال والاستقبال أو إتلاف دوائر التحويل التناظرية الحساسة على قنوات إدخال المزدوجات الحرارية.

1
ثبّت EtherCAT Box بإحكام على سطح مستوٍ مقاوم للاهتزاز باستخدام مسماري M3 عبر فتحات التثبيت المدمجة والمحفورة مسبقًا.
2
وصّل سلك التأريض الوظيفي المحلي بمسمار التأريض على هيكل الوحدة لضمان أداء مناسب للتدريع.
3
وصّل كابلات اتصال EtherCAT المحمية من النوع M8 ومستشعرات المزدوجة الحرارية M12، مع إحكام ربط جميع الموصلات بعزم الربط المحدد لها للحفاظ على سلامة تصنيف IP67.

FAQ

ما أنواع مستشعرات المزدوجات الحرارية المتوافقة مع هذه الوحدة؟

تدعم هذه الوحدة أنواع المزدوجات الحرارية J وK وL وB وE وN وR وS وT وU. ويمكن أيضًا ضبطها لقياس جهود المللي فولت (mV) الخام مباشرةً.

ما الفرق بين ER3314-0002 وEP3314-0002؟

تتميز سلسلة ER بهيكل متين مصنوع من الزنك المصبوب بالقوالب، ومصمم لبيئات العمل الميكانيكية الشاقة، بينما تستخدم سلسلة EP هيكلًا بلاستيكيًا خفيف الوزن. مواصفاتهما الكهربائية وإعدادات TwinCAT متطابقة.

كيف أغيّر نوع المستشعر الافتراضي من النوع K إلى النوع J؟

يمكنك تغيير نوع المستشعر بالكتابة إلى فهرس الدليل المقابل في CoE (CAN over EtherCAT)‏ (0x80n0) عبر برنامج TwinCAT System Manager.

ما معدل التحويل الافتراضي لمدخلات المزدوجات الحرارية؟

زمن التحويل الافتراضي حوالي 250 مللي ثانية، ولكن يمكن ضبطه برمجيًا ضمن نطاق يتراوح من 2.5 ثانية إلى 20 مللي ثانية، حسب احتياجاتك من الترشيح.
