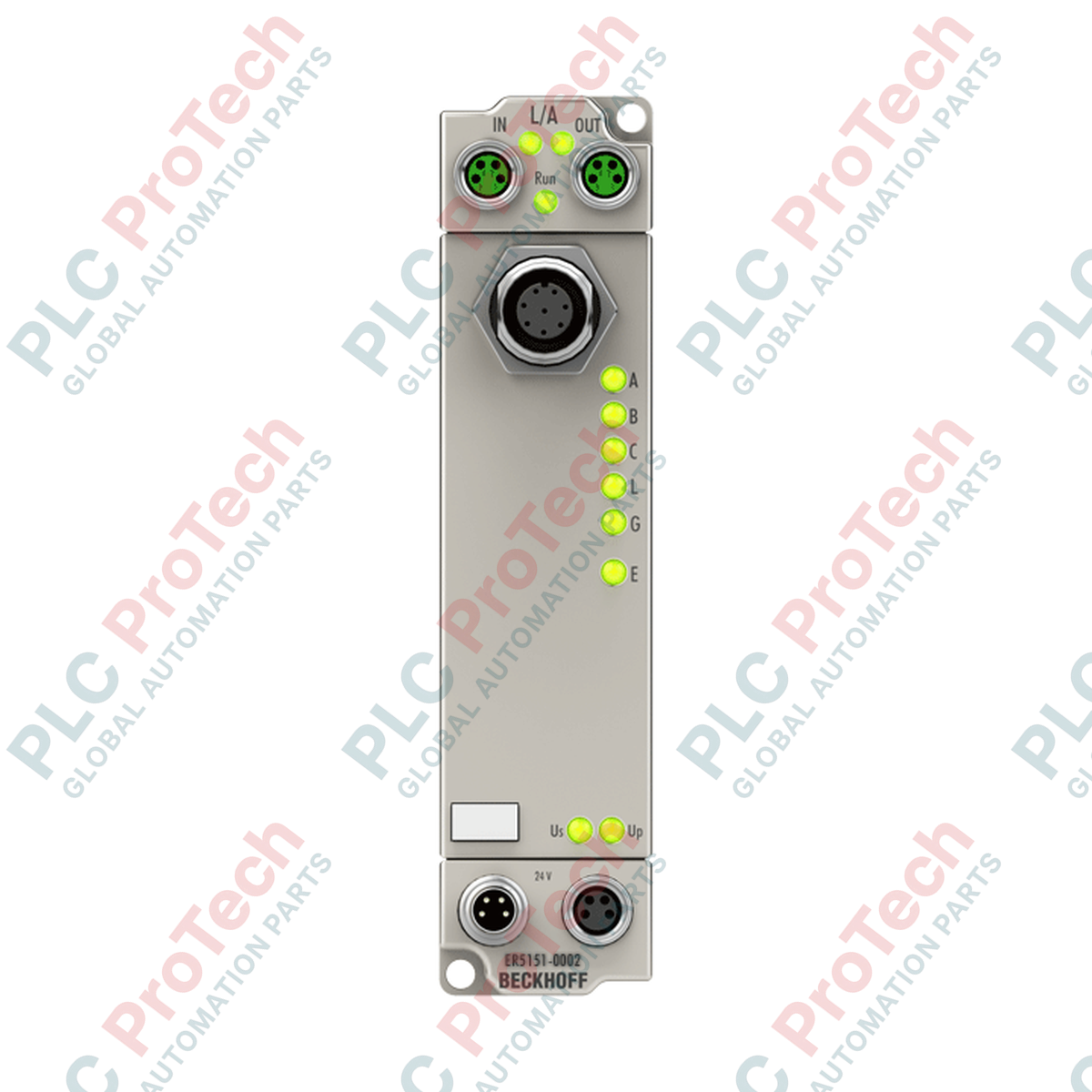

يتيح Beckhoff ER5151-0002، وهو صندوق EtherCAT عالي الأداء مصمم للاتصال المباشر بالمشفّرات التزايدية، تركيبًا مباشرًا على مستوى المجال دون الحاجة إلى خزانة كهربائية. تعمل هذه الوحدة كواجهة للإشارات الفيزيائية التفاضلية (RS422) أو إشارات TTL أحادية النهاية، وتوفر اكتسابًا دقيقًا وآنيًا للموضع والتردد مباشرة على الآلة. وبفضل هيكلها المتين والمحكم الإغلاق بالكامل، يوفّر ER5151-0002 معالجة للعدّ عالي السرعة ودعمًا مدمجًا للساعات الموزعة (DC) لضمان مزامنة بمستوى الميكروثانية عبر شبكة EtherCAT الصناعية.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Beckhoff Automation |
| معرّف الطراز | ER5151-0002 |
| بروتوكول الاتصال | EtherCAT |
| واجهة الناقل | مقبسان M8، محميان، من النوع اللولبي |
| وصلة المشفّر | M12، نوع لولبي، 8 أطراف |
| وصلة مصدر الطاقة | التغذية: قابس M8 ذكر واحد، 4 أطراف؛ المصب: مقبس M8 أنثى واحد، 4 أطراف |
| جهد التشغيل الاسمي | 24 فولت تيار مستمر (-15% / +20%) |
| استهلاك التيار (من US) | 130 ملي أمبير نموذجيًا + الحمل |
| مصدر طاقة المستشعر | 24 فولت تيار مستمر / 0.5 أمبير، محمي من قصر الدائرة |
| العزل الكهربائي | 500 فولت |
| التردد الأقصى | 4 ميغاهرتز (مع تقييم رباعي) |
| درجة حرارة التشغيل | من 0 إلى +55 درجة مئوية |
| درجة حرارة التخزين | من -25 إلى +85 درجة مئوية |
| فئة الحماية | IP65 / IP66 / IP67 (متوافق مع EN 60529) |
| الوزن الصافي | 265 g |
| وزن الشحن (محسوب) | 0.50 كجم |
| بلد المنشأ | ألمانيا |
يُعد ER5151-0002 مكافئًا متينًا وقابلًا للتثبيت على الآلات، مع حماية IP67، لطرف EtherCAT المخصص للخزائن EL5151. ويشترك معه في السجلات وهياكل بيانات العمليات ومسارات التهيئة في TwinCAT. ويمكن نقل التهيئات الحالية داخل TwinCAT 2.x وTwinCAT 3.x بأدنى قدر من التعديلات، وذلك بتعيين وحدات الإدخال والإخراج المستهدفة إلى صندوق ER5151-0002 بدلًا من وحدة الطرفية EL5151.
عند استخدام مشفّرات TTL أحادية الطرف أو إعدادات HTL بجهد 24 فولت، احرص على التحكم الصارم في حلقة التأريض المشتركة. قد تؤدي تأريضات المشفّرات العائمة في الآلات الميدانية إلى توليد جهود ذات نمط مشترك تتجاوز حاجز العزل البصري البالغ 500 فولت، مما يعرّض دوائر المنطق الداخلية للتلف. راقب أيضًا تبديد حلقة الطاقة: يجب ألا يتجاوز إجمالي استهلاك طاقة منطق الصندوق والمشفّر والوحدات اللاحقة على وصلة M8 الثلاثية 4 أمبير.
استخدم دائمًا مجموعات كابلات M12 ذات 8 سنون والمحصّنة بالكامل لواجهة المشفّر. في بيئات الضوضاء العالية (مثل تمرير الكابلات بالقرب من كابلات محركات التردد المتغير)، صِل درع الكابل بزاوية 360 درجة بالحزوز المعدنية للموصل. يجب تأريض الهيكل المصنوع من الزنك المصبوب للقالب في ER5151 بإطار الآلة عبر وصلة منخفضة الممانعة (استخدم وردة مسننة على لسان التثبيت لاختراق طبقات الأكسيد أو الطلاء).
