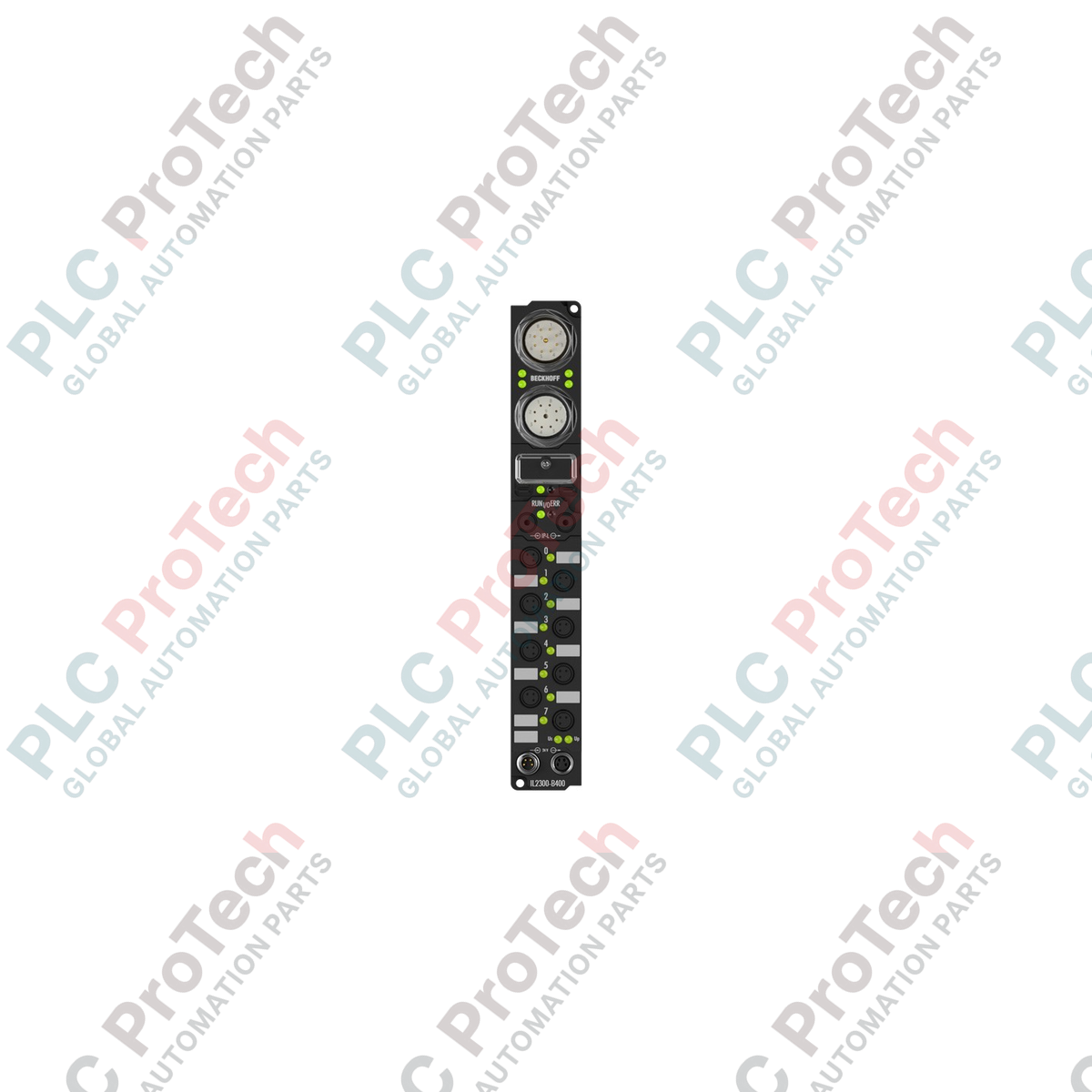

صُمم جهاز Beckhoff IL2300-B400 لإدارة الاتصالات الصناعية عالية السرعة في البيئات القاسية، ويوفر واجهة مباشرة بين نظام Lightbus ووحدات Extension Box اللامركزية بدرجة حماية IP67. يتيح صندوق الاقتران هذا توسعة معيارية فعّالة مباشرة على الآلات، مما يلغي الحاجة إلى خزائن تحكم واقية. ومن خلال تحويل برقيات Lightbus إلى بروتوكول Extension Box الداخلي، يضمن الجهاز تحديثات شبه فورية لبيانات الإدخال والإخراج. ويضمن تصميمه المتين ثباتًا ميكانيكيًا فائقًا، ما يجعله موثوقًا للغاية في تخطيطات التصنيع وأتمتة العمليات الصعبة.
| المعلمة | القيمة / المواصفة |
|---|---|
| الشركة المصنّعة | Beckhoff |
| رقم الطراز | IL2300-B400 |
| بروتوكول ناقل المجال | Lightbus |
| الحد الأقصى لوحدات التمديد | 120 (بحد أقصى 64 بايت لبيانات الإدخال / 64 بايت لبيانات الإخراج) |
| سعة الأجهزة الطرفية الرقمية | بحد أقصى 512 مدخلًا و512 مخرجًا |
| سعة الأجهزة الطرفية التناظرية | بحد أقصى 28 مدخلًا و28 مخرجًا |
| واجهة التهيئة | عبر برنامج KS2000 |
| منافذ توصيل الناقل | مقبس M23 أنثى واحد بـ9 سنون، ومقبس M23 ذكر واحد بـ9 سنون |
| مصدر الطاقة (التحكم) | 24 فولت تيار مستمر (النطاق المسموح: من 20 إلى 29 فولت تيار مستمر) |
| مصدر الطاقة (الحمل) | يُحدد حسب أنواع الإدخال والإخراج في صناديق التمديد المتصلة |
| واجهة تغذية الطاقة | مقبس M8 ذكر واحد، رباعي السنون |
| واجهة الطاقة اللاحقة | مقبس M8 أنثى واحد، رباعي السنون |
| استهلاك التيار (تغذية الصندوق) | 85 مللي أمبير + أحمال المستشعرات (بحد أقصى 0.5 أمبير إجمالًا) |
| العزل الكهربائي | جهد التحكم/ناقل المجال: لا يوجد؛ جهد التحكم/الإدخال والإخراج: حسب نوع الإدخال والإخراج |
| درجة حماية الدخول | IP65 / IP66 / IP67 (متوافق مع EN 60529) |
| درجة حرارة التشغيل | من 0 إلى +55 درجة مئوية |
| درجة حرارة التخزين | -25 إلى +85 درجة مئوية |
| مقاومة الاهتزاز/الصدمة | متوافق مع EN 60068-2-6 / EN 60068-2-27 |
| مناعة/انبعاثات التوافق الكهرومغناطيسي | متوافق مع EN 61000-6-2 / EN 61000-6-4 |
| الوزن الصافي للوحدة | 350 g |
| وزن الشحن (محسوب) | 2.0 كجم |
| نوع الموصل | تكوين السنون | التعيين الوظيفي |
|---|---|---|
| مدخل ناقل المجال M23 | مقبس أنثى بـ9 سنون | إشارات Lightbus الواردة وحلقة التغذية الراجعة التشخيصية |
| خرج ناقل المجال M23 | مقبس ذكر بـ9 سنون | امتداد Lightbus downstream إلى العقد الميدانية المجاورة |
| مدخل طاقة M8 | موصل ذكر رباعي السنون (تغذية) | السن 1: +24 V DC للتحكم؛ السن 2: +24 V DC للحمل؛ السن 3: GND للتحكم؛ السن 4: GND للحمل |
| خرج طاقة M8 | أنثى ذات 4 سنون (لاحق) | تمرير جهود التحكم والحمل إلى صندوق Extension Box التالي |
إن IL2300-B400 مخصص تحديدًا لبنى Beckhoff Lightbus. إذا كان تركيبك يتطلب الانتقال إلى شبكات ناقل مجال بديلة، فإن مجموعة Beckhoff IP67 Fieldbus Box توفر خيارات بديلة، مثل IL2300-B310 (PROFIBUS) أو IL2300-B510 (CANopen). بالنسبة إلى شبكات Ethernet الصناعية الحديثة، انتقل إلى وحدات سلسلة EtherCAT EP. لاحظ أن ملفات الإعداد وتكوينات التعيين المُجمّعة في KS2000 لـ Lightbus لا يمكن نقلها مباشرةً إلى بروتوكولات أخرى دون إعادة تهيئة ملف تعريف الأجهزة.
للحفاظ على تصنيف الحماية IP67 المحدد، يجب إحكام إغلاق جميع موصلات M23 وM8 غير المستخدمة باستخدام أغطية واقية صناعية. يقتصر تيار تغذية الصندوق الداخلي على 0.5 A للمستشعرات المتصلة. في التطبيقات التي تتطلب فيها المستشعرات تيارات أعلى، مرّر خطوط طاقة خارجية إضافية بدلًا من تغذيتها مباشرة عبر الوحدة. انتبه جيدًا إلى نصف قطر انحناء كابلات الألياف الضوئية Lightbus؛ فقد تؤدي الانحناءات الحادة إلى توهين البيانات وانقطاعات متقطعة في اتصالات ناقل المجال.
عند توصيل الجهاز، استخدم مسارات أسلاك منفصلة لجهد التحكم وخطوط التيار المتردد عالية التيار لمنع الاقتران الكهرومغناطيسي. استخدم كابلات M23 وM8 محمية لخطوط الاتصال للحفاظ على سلامة الإشارة في مواجهة الضوضاء عالية التردد. أثناء الإعداد الأولي للبرنامج في KS2000، تأكد من أن عناوين الأجهزة المعيّنة في أداة إعداد PLC تطابق العقد الفعلية بالتسلسل، لا سيما عند إدارة الحد الأقصى لعدد امتدادات الإدخال/الإخراج.
تحذير بالغ الأهمية:
تأكد من فصل جميع مصادر طاقة التحكم والحمل فصلًا كاملًا قبل بدء التركيب أو تعديل الأسلاك أو إجراء الصيانة. قد تتسبب الجهود العابرة العالية أو التشغيل المفاجئ للآلة أثناء التركيب في حدوث صدمة كهربائية أو أضرار جسيمة بالمكونات الإلكترونية الحساسة.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: BECKHOFF
رقم المنتج: IL2300-B400
Country of origin:ألمانيا
نوع المنتج: وحدات مقرنات ناقل المجال
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا
