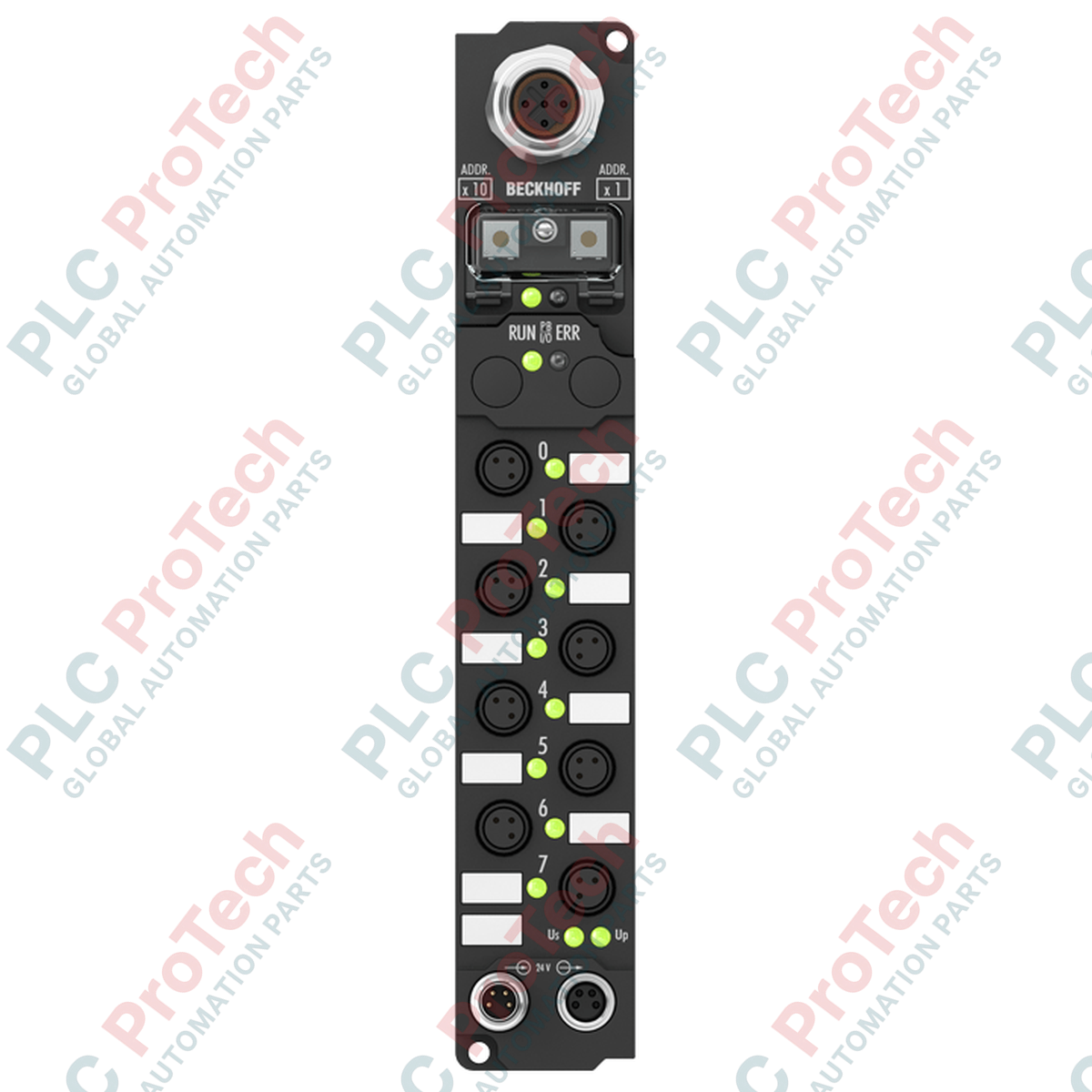

يتمثل الدور الأساسي للوحدة الميدانية BECKHOFF IP2300-B800، المصممة بهيكل متين للتركيب المباشر على الآلات، في معالجة الإشارات الرقمية اللامركزية ضمن بنيات الناقل الميداني RS485. تدمج هذه الوحدة المدمجة مداخل رقمية ومخارج رقمية، مما يتيح معالجة كثيفة للإدخال/الإخراج المحلي دون الحاجة إلى خزانة تحكم كهربائية. وبفضل اتصال RS485 المدمج، تتصل الوحدة بسلاسة بوحدات التحكم المضيفة الصناعية، وتعالج إشارات المجال بزمن استجابة منخفض. ويعتمد تصميمها المادي على مقابس توصيل M8 متينة، ما يوفر مقاومة عالية للظروف البيئية وآليات قفل آمنة للبيئات الصناعية.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | BECKHOFF |
| رقم الطراز | IP2300-B800 |
| نوع الجهاز | صندوق ناقل ميداني (إدخال/إخراج لامركزي) |
| واجهة الاتصال | RS485 |
| المداخل الرقمية | 4 قنوات (24 فولت تيار مستمر) |
| زمن ترشيح الإدخال | 3 مللي ثانية |
| المخارج الرقمية | 4 قنوات (24 فولت تيار مستمر) |
| سعة تيار الخرج | 0.5 أمبير لكل قناة |
| مقابس التوصيل | موصلات دائرية M8 (قطر 8 مم) |
| جهد التغذية الاسمي | 24 فولت تيار مستمر (-15% / +20%) |
| درجة حرارة التشغيل | من 0 إلى +55 درجة مئوية |
| درجة حرارة التخزين | من -25 إلى +85 درجة مئوية |
| درجة الحماية من دخول العوامل الخارجية | IP67 (عند توصيل جميع الوصلات أو إحكام غلقها) |
| وزن الشحن (محسوب) | 2.0 كجم |
| أبعاد العبوة (محسوبة) | 180 × 100 × 60 مم |
توفر هذه الوحدة المهيأة وفق RS485 تكاملًا فعليًا مع الناقل التسلسلي. عند الانتقال من شبكات الحقل الأقدم أو الترحيل إلى بنيات تعتمد على Ethernet، تجدر الإشارة إلى أنه لا يمكن تحويل هذه الوحدة مباشرةً إلى EtherCAT (مثل سلسلة EP) من دون تغيير مُقرِّن الشبكة. تأكد من أن وحدة التحكم الرئيسية تدعم إطارات بروتوكول Modbus RTU القياسية أو إطارات البروتوكول التسلسلي القياسي من Beckhoff قبل إتمام التكامل.
رغم أن الغلاف يتمتع بدرجة حماية IP67، يجب إدارة السلوك الحراري. في اللوحات المغلقة بإحكام أو المناطق المحيطة ذات درجات الحرارة المرتفعة بالقرب من المحركات، ستؤدي الأحمال المستمرة البالغة 0.5 أمبير عبر قنوات الخرج الأربع جميعها في الوقت نفسه إلى توليد حرارة داخلية موضعية. احرص على تثبيت الوحدة على سطح أو إطار معدني يعمل كمشتت حراري طبيعي لتجنب الاختناق الحراري أو إيقاف تشغيل مشغّل الخرج.
تحقق دائمًا من إنهاء مقطع شبكة RS485 بشكل صحيح. يتطلب طرف خط الناقل الفعلي مقاومة إنهاء بقيمة 120 أوم موصّلة عبر الخطوط التفاضلية RX/TX. أبقِ كابلات الإشارة M8 بعيدة عن خطوط طاقة المحركات عالية القدرة لتقليل التداخل الكهرومغناطيسي (EMI) على خط الاتصالات التسلسلية.
اعزل جميع مصادر الطاقة الكهربائية قبل بدء التثبيت المادي أو التوصيل أو تهيئة الشبكة. قد يؤدي عدم تفريغ شبكات الطاقة المرتبطة بالتيار المستمر بالكامل إلى حدوث قوس كهربائي مفاجئ، مما يتسبب في تلف مكونات الخرج ذات الحالة الصلبة الداخلية وتعطّل لوحات الاتصال.
ثبّت صندوق Fieldbus مباشرةً على إطار الآلة أو لوحة التثبيت باستخدام براغي M4، مع التأكد من استواء السطح لمنع تعرّض الغلاف البلاستيكي لإجهاد ميكانيكي.
أزل الغطاء الواقي عن مبيت المفتاح الدوّار واضبط معرّف عقدة RS485 وفق مخطط شبكتك الفعلي قبل إحكام إغلاق الغطاء.
صِل كابلات الاتصال التسلسلي RS485 وثبّت توصيلات M8 الملولبة لضمان إحكام العزل وفق معيار IP67.
صِل توصيلات الإدخال والإخراج M8. احمِ أي منافذ M8 غير مستخدمة بسدادات لولبية بمعيار IP67 لمنع تسرب الرطوبة.
صِل مصدر الطاقة المساعد بجهد 24 فولت تيار مستمر، وتحقق من إضاءة مؤشرات LED التشخيصية بشكل صحيح، ثم نفّذ فحصًا للشبكة من وحدة التحكم المضيفة.
