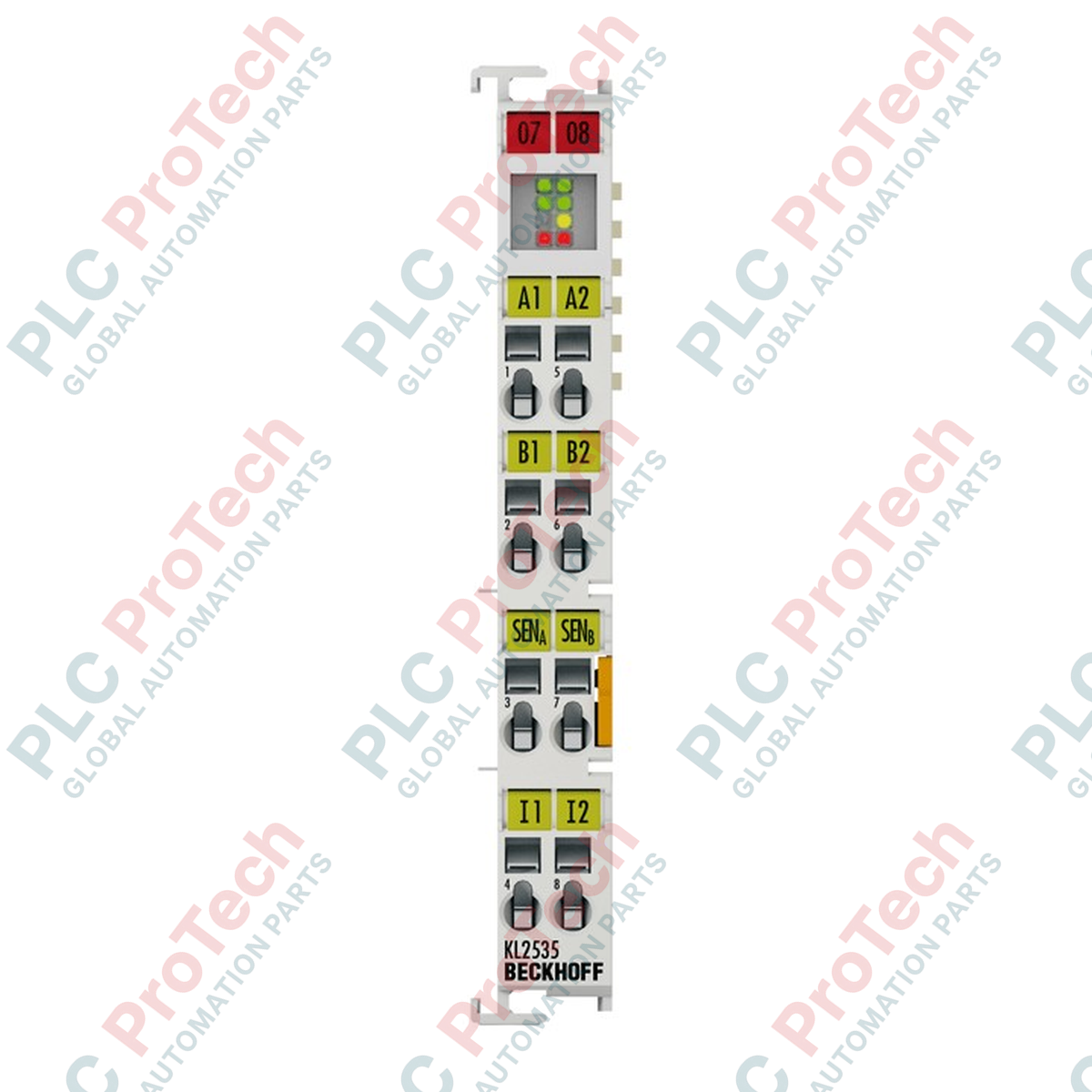

بيكهوف KL2535 طرف ناقل البيانات بوحدة إخراج PWM ذات قناتين

SKU KL2535

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: BECKHOFF

  • رقم المنتج: KL2535

  • Country of origin:ألمانيا

  • نوع المنتج: وحدات طرفية للناقل

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 500ج

  • Dimensions: 12.5 سم x 8.0 سم x 2.4 سم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

يمثل Beckhoff KL2535 طرف خرج عالي الكفاءة ثنائي القناة بتقنية تعديل عرض النبضة (PWM)، مدمجاً في بنية ناقل K المتينة، ويوجه توزيع الطاقة بدقة إلى الأحمال الحثية. صُمم طرف الخرج الصناعي هذا خصيصاً لتطبيقات التحكم التي تتطلب طاقة خرج منظمة بالتيار، مثل الصمامات التناسبية والملفات اللولبية والملفات المغناطيسية. وباستخدام تقنية التبديل عالي التردد، يتيح ضبط دورة التشغيل بسلاسة من 0% إلى 100%، مع توفير حماية من قصر الدائرة والحمل الحراري الزائد في كلتا القناتين. وقد صُممت الوحدة للتركيب على سكة DIN، فتحافظ على تصميم مدمج مع توفير إشارات تحكم عالية الدقة ومعزولة جلفانياً مباشرةً من صورة العملية القياسية لوحدة التحكم المنطقية القابلة للبرمجة (PLC).

الميزات الرئيسية

  • مخرجا PWM: يتحكمان في قناتين مستقلتين بجهد 24 فولت تيار مستمر، وبتيار خرج يصل إلى 1 أمبير لكل قناة.
  • تحكم مُعدّل عالي التردد: يعمل بتردد ساعة افتراضي لتعديل عرض النبضة (PWM) يبلغ 36 كيلوهرتز، مما يضمن استقرار التيار مع تقليل التموج في الأحمال الحثية.
  • حماية ذاتية شاملة: تحافظ الحماية المدمجة من قصر الدائرة والإيقاف التعاوني عند الحمل الحراري الزائد على عمر النظام.
  • عزل جلفاني متين: يوفر عزلاً كهربائياً يصل إلى 500 فولت بين ناقل K الداخلي وجهد المجال.
  • تصميم مدمج: يتيح عرض طرف الناقل القياسي البالغ 12 مم الاستفادة المثلى من المساحة داخل خزانة التحكم.

التطبيقات

  • التحكم في الصمامات التناسبية: تضبط الصمامات التوجيهية والصمامات الهيدروليكية الاتجاهية ومجموعات التحكم الهوائية.
  • الملفات اللولبية الكهرومغناطيسية: تتحكم في حدود التيار وحالات التثبيت للمرحلات الصناعية شديدة التحمل والمشغلات الخطية.
  • عناصر الحلقة الحرارية: تشغّل عناصر التسخين المقاومة ومراوح التبريد باستخدام دورات تشغيل عالية التردد.

المواصفات الفنية

المعلمة قيمة المواصفة
الشركة المصنّعة Beckhoff Automation
الطراز / رقم القطعة KL2535
عدد المخارج 2
الجهد الاسمي 24 فولت تيار مستمر (-15% / +20%)
توافق الحمل أحمال حثية (> 1 مللي هنري)، وصمامات لولبية، وملفات
أقصى تيار خرج 2 × 1 أمبير (مقاوم لقصر الدائرة والحمل الحراري الزائد)
تردد تعديل عرض النبضة (PWM) 36 كيلوهرتز
معامل التشغيل من 0% إلى 100% (تحكم بالتيار)
الدقة حد أقصى 12 بت
العزل الكهربائي 500 فولت (ناقل K / جهد المجال)
استهلاك التيار (ناقل K) 60 مللي أمبير عادةً
استهلاك التيار (ملامسات الطاقة) تيار الحمل فقط
عرض صورة العملية 48 مدخلاً/مخرجاً (2 × بيانات 16 بت، 2 × تحكم/حالة 8 بت)
التهيئة دون عنوان؛ تُضبط عبر مقترن الناقل أو وحدة التحكم
نطاق درجة حرارة التشغيل 0 إلى +55 درجة مئوية
نطاق درجة حرارة التخزين -25 إلى +85 درجة مئوية
حد الرطوبة النسبية 95%، دون تكاثف
درجة الحماية IP20
الوزن الصافي 55 g
وزن الشحن (محسوب) 0.25 كجم
أبعاد العبوة (محسوبة) 12.5 سم × 8.0 سم × 2.4 سم

التوصيلات والواجهات

نقطة توصيل الطرف تخصيص الدائرة / الوظيفة
النقطة 1 المخرج 1+ (خرج تيار PWM 1)
النقطة 5 المخرج 1- (إرجاع تيار PWM 1)
النقطة 2 المخرج 2+ (خرج تيار PWM 2)
النقطة 6 المخرج 2- (إرجاع تيار PWM 2)
النقطة 3 نقطة تلامس تغذية طاقة المجال +24 V DC
النقطة 7 نقطة تلامس تغذية طاقة المجال 0 V DC
النقطتان 4 و8 وصلة الدرع / التأريض الوقائي (PE)

رؤى هندسية مستمدة من التجارب

الطرازات البديلة والتوافق

يعمل KL2535 ضمن أنظمة Beckhoff K-bus القياسية. أما البنى التي تستخدم بروتوكولات EtherCAT، فيُعد طرف EtherCAT EL2535 المسار الطبيعي للترحيل الوظيفي، إذ يطابق عوامل الشكل والمخارج الكهربائية العامة، مع تكييفها لتناسب واجهة EtherCAT E-bus. عند ترقية الأطراف القياسية الأقدم، تحقق من أن مقرن الناقل النشط لديك (مثل BK3120 أو BK9000 أو BC9000) يعمل ببرنامج ثابت متوافق لقراءة سجلات التحكم والحالة ذات 48 بت والمخصصة لـ KL2535.

المزالق التطبيقية والملاحظات الهندسية

يُعد التكامل الحراري عاملًا حاسمًا عند تشغيل القناتين باستمرار عند الحد الأقصى للتيار، وهو 1 A لكل منهما. عند ارتفاع درجات الحرارة المحيطة واقترابها من حد 55 degC، يُوصى بشدة بالتركيب العمودي وترك مسافة جانبية قياسية قدرها 10 mm عن المكونات عالية الحرارة. يُرجى ملاحظة أنه نظرًا إلى عمل ساعة PWM بتردد 36 kHz، فقد تتسبب تموجات التيار عالية التردد في تسخين حثي طفيف داخل الملفات اللولبية إذا كان محاث الحمل أقل من 1 mH؛ لذا تحقق من مواصفات الحمل قبل التشغيل المتكرر المستمر.

نصائح التشغيل الأولي وتوصيل الأسلاك

لتقليل الانبعاثات الكهرومغناطيسية عالية التردد الناتجة عن إشارة حاملة بتردد 36 kHz، استخدم دائمًا كابلات مجدولة الأزواج ومحمية لجميع توصيلات الأحمال. صِل درع الكابل مباشرةً بنقاط طرف PE المخصصة (4 و8) على هيكل KL2535 أو بسكة التأريض في النظام. تجنب تمديد أسلاك المخارج بمحاذاة كابلات مستشعرات الإشارات التناظرية لمنع ضوضاء التداخل المتبادل.

إرشادات التركيب

تحذير سلامة بالغ الأهمية:

اعزل جميع أنظمة التحكم الكهربائي وطاقة المجال واقفلها قبل تركيب الوحدة أو إزالتها أو توصيل أسلاكها. قد يؤدي التعامل مع الأطراف عند وجود جهد مجال نشط إلى تدهور ناقل وحدة التحكم، أو تلف قنوات الخرج، أو تشغيل المشغلات الميكانيكية المتصلة على نحو غير متوقع وخطير.

1
حاذِ فتحات التوجيه في KL2535 مع طرف ناقل الحركة المجاور، ثم أزلقه على سكة DIN القياسية (EN 60715) حتى يستقر المزلاج المعدني ويصدر صوت طقطقة.
2
اضغط بقوة من الجانب لضمان إحكام تعشيق نقاط التلامس المتكاملة المطلية بالذهب من نوع اللسان والأخدود في ناقل K-bus مع الوحدات المجاورة.
3
ثبّت أسلاك التوصيل الميدانية بالضغط بأداة مشبك الطرف في فتحة التشغيل، ثم أدخل موصلات الأسلاك المجردة (بمقطع يصل إلى 2.5 mm مربع) في نقطة التوصيل.
4
تأكد من توصيل نقاط التلامس الكهربائية بمصدر طاقة خارجي معزول بجهد 24 V DC لتغذية دوائر تشغيل المخارج.

FAQ

ما الوظيفة الأساسية للطرف الطرفي KL2535 Bus Terminal؟

إنه طرف خرج ثنائي القناة لتعديل عرض النبضة (PWM)، مصمم للتحكم في الأحمال الحثية مثل الصمامات اللولبية والملفات باستخدام إشارات تيار مستمر بجهد 24 فولت ومتحكم في التيار.

ما ميزات الحماية المدمجة في هذه الوحدة؟

تتضمن الوحدة حماية مدمجة من قصر الدائرة والحمل الحراري الزائد، تحمي قناتي الخرج من التلف في ظروف الأعطال الشديدة.

هل يحتاج هذا الطرف الطرفي إلى مصدر طاقة منفصل لمخارج المجال؟

نعم، فبينما تُغذّى دوائر K-bus المنطقية داخليًا من قارنة الناقل، يجب تغذية تيار الخرج والأحمال الحثية بجهد 24 فولت تيار مستمر عبر نقاط الطاقة في الطرف الطرفي.

هل يمكنني استخدام KL2535 في شبكة تحكم EtherCAT؟

نعم، ولكن يجب توصيله بقارنة K-bus متوافقة مع EtherCAT، مثل BK1120 أو BK1250، أو استخدام الطرف الطرفي المكافئ المباشر EtherCAT EL2535.
