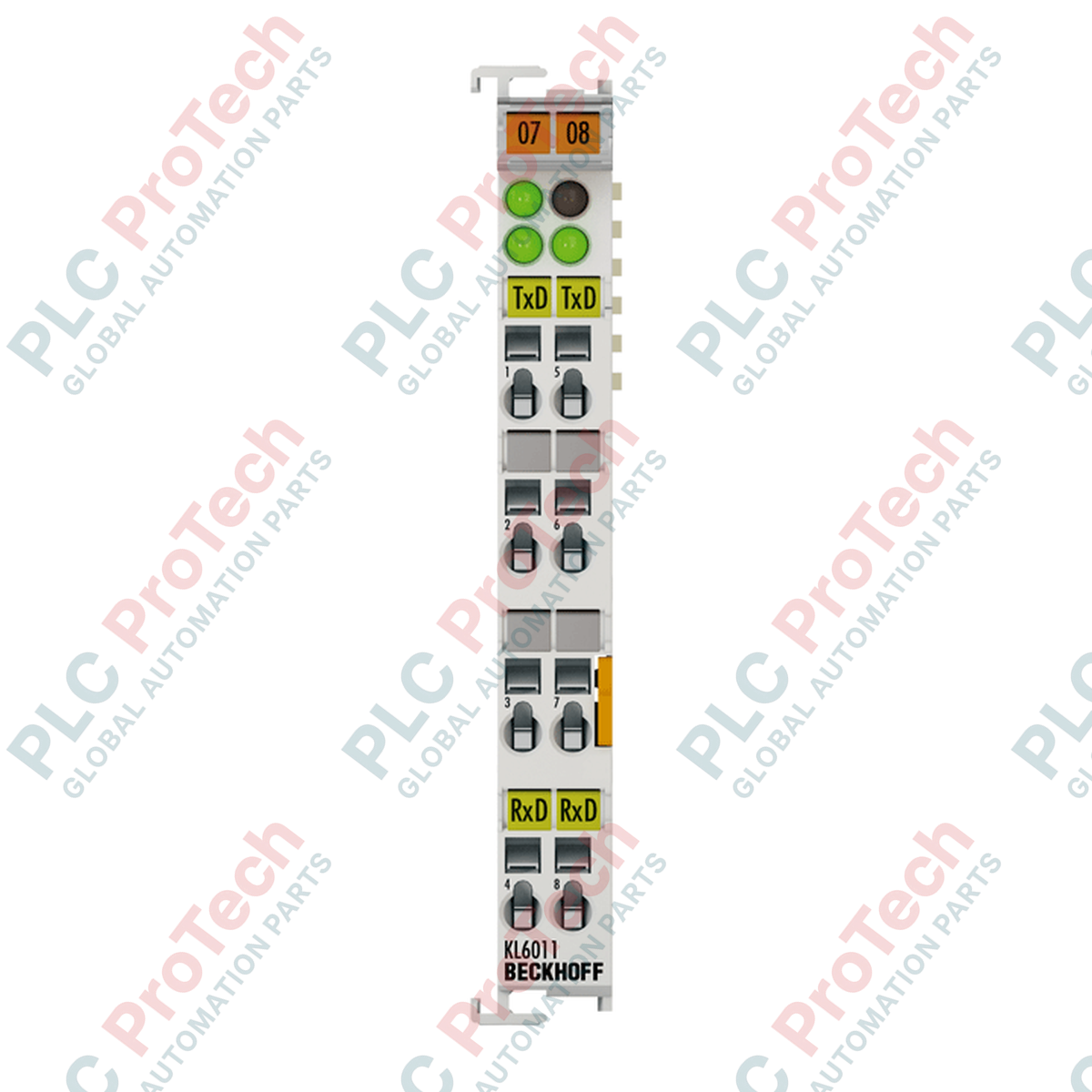

من خلال دمج الاتصالات التسلسلية مباشرةً في نظام الإدخال/الإخراج من Beckhoff، تتيح وحدة الواجهة التسلسلية Beckhoff KL6011 توصيل الأجهزة المزوّدة بواجهة حلقة تيار 20 مللي أمبير (TTY). تعمل الوحدة بشكل مستقل تمامًا عن نظام الناقل ذي المستوى الأعلى، إذ تنفذ إرسالًا ثنائي الاتجاه لقنوات البيانات (TxD وRxD) في وضع مزدوج الاتجاه بالكامل. ويمكن تحديد حالة حلقة التيار، النشطة أو السلبية، من خلال تكوينات التوصيل الخارجي، مما يضمن مرونة عالية مع الواجهات التسلسلية القديمة وأنظمة الوزن الصناعية وتوصيلات المحطات بعيدة المدى لمسافات تصل إلى 1000 متر.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنعة | Beckhoff |
| رقم الطراز/الصنف | KL6011 |
| نوع الواجهة | TTY (حلقة تيار 20 مللي أمبير) |
| عدد القنوات | 2 (واحد للإرسال TxD وواحد للاستقبال RxD)، مزدوج الاتجاه بالكامل |
| معدلات نقل البيانات | من 1200 إلى 19,200 بود (الافتراضي: 9600 بود، 8 بتات بيانات، دون تماثل، وبت توقف واحد) |
| تيار نقل البتات | 2 x 20 mA |
| مقاومة الحلقة (الحمل) | أقل من 500 أوم |
| طول الكابل | زوج مجدول محمي بطول أقصى 1000 متر |
| مصدر الطاقة | عبر ناقل K الداخلي |
| استهلاك التيار (ناقل K) | 55 مللي أمبير نموذجيًا |
| العزل الكهربائي | 500 فولت (من ناقل K إلى جهد الإشارة) |
| عرض بتات صورة العملية | الإدخال/الإخراج: 3 × 8 بت من بيانات المستخدم، و1 × 8 بت للتحكم/الحالة (يمكن استخدام ما يصل إلى 5 × 8 بت من بيانات المستخدم) |
| فئة الحماية | IP20 |
| نطاق درجة حرارة التشغيل | 0 إلى +55 درجة مئوية |
| نطاق درجة حرارة التخزين | -25 إلى +85 درجة مئوية |
| الرطوبة النسبية | 95%، دون تكاثف |
| علامة Ex | II 3 G Ex nA IIC T4 Gc |
| وزن الوحدة | حوالي 60 غ |
| وزن الشحن (محسوب) | 0.15 كجم |
| أبعاد العبوة (محسوبة) | 125 مم × 80 مم × 25 مم |
| نقطة التوصيل | الإشارة / الوظيفة | الوصف |
|---|---|---|
| 1 | TxD+ | خرج حلقة تيار المرسل (موجب) |
| 5 | TxD- | عودة حلقة تيار المرسل (سالب) |
| 2 | RxD+ | دخل حلقة تيار المستقبل (موجب) |
| 6 | RxD- | عودة حلقة تيار المستقبل (سالب) |
| 3 | Tx نشط بتيار 20 ملي أمبير | توصيل مصدر التيار الداخلي لتشغيل Tx النشط |
| 7 | Rx نشط بتيار 20 ملي أمبير | توصيل مصدر التيار الداخلي لتشغيل Rx النشط |
بالنسبة إلى التطبيقات التي تتطلب هياكل أطراف توصيل قابلة للتوصيل، يمثّل KS6011 البديل الوظيفي المباشر، مع الاحتفاظ بالمنطق الداخلي نفسه تمامًا وبمطابقة السجلات ذاتها. وإذا كانت بنيتك التحتية تستخدم بروتوكولي RS485 أو RS232 بدلًا من حلقات التيار 20 ملي أمبير، فانتقل إلى الطرف KL6021 أو KL6001 على التوالي، إذ إن الطبقة الفيزيائية الكهربائية في KL6011 مقصورة حصريًا على اتصالات TTY.
يتعلق أحد أسباب فشل التشغيل الأولي الشائعة بضبط غير صحيح للتكوين النشط/الخامل لحلقة التيار 20 ملي أمبير. ونظرًا إلى أن حلقة TTY تتطلب مصدر تيار واحدًا بالضبط للعمل، فإن وضع جهازين نشطين على الحلقة نفسها سيؤدي إلى تلف الأجهزة أو احتراق المكونات بسبب زيادة التيار. تأكد من أنه إذا كان الجهاز الخارجي المتصل نشطًا (ويزوّد الحلقة بتيارها)، فإن توصيل KL6011 يكون بالتكوين الخامل حصريًا (مع تجنب الطرفين 3 و7).
لتحسين موثوقية الإرسال حتى حد 1000 متر، استخدم كابلات زوجية مجدولة منخفضة السعة ومحمية (STP). صِل الحماية من طرف واحد فقط، ويفضّل أن يكون ذلك عند سكة تأريض موصل الناقل، لتجنب حلقات التأريض. تجدر الإشارة إلى أن تكوين تنسيق البيانات (معدل الباود، والتكافؤ، وبتات التوقف) يُدار ديناميكيًا عبر سجلات الطرف باستخدام TwinCAT أو برنامج بديل لتكوين موصل الناقل، ولا يتطلب أي ضبط لمفاتيح DIP المادية على كتلة الأجهزة.
افصل جميع مصادر التغذية الكهربائية قبل إدخال الأطراف أو إزالتها من مجموعة K-bus. قد يؤدي عدم عزل نقاط توصيل الطاقة إلى تلف دائم في نقاط توصيل الناقل أو موصل الناقل أو وحدات الإدخال/الإخراج المجاورة.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: BECKHOFF
رقم المنتج: KL6011
Country of origin:ألمانيا
نوع المنتج: أطراف الناقل
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 125 مم × 80 مم × 25 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
