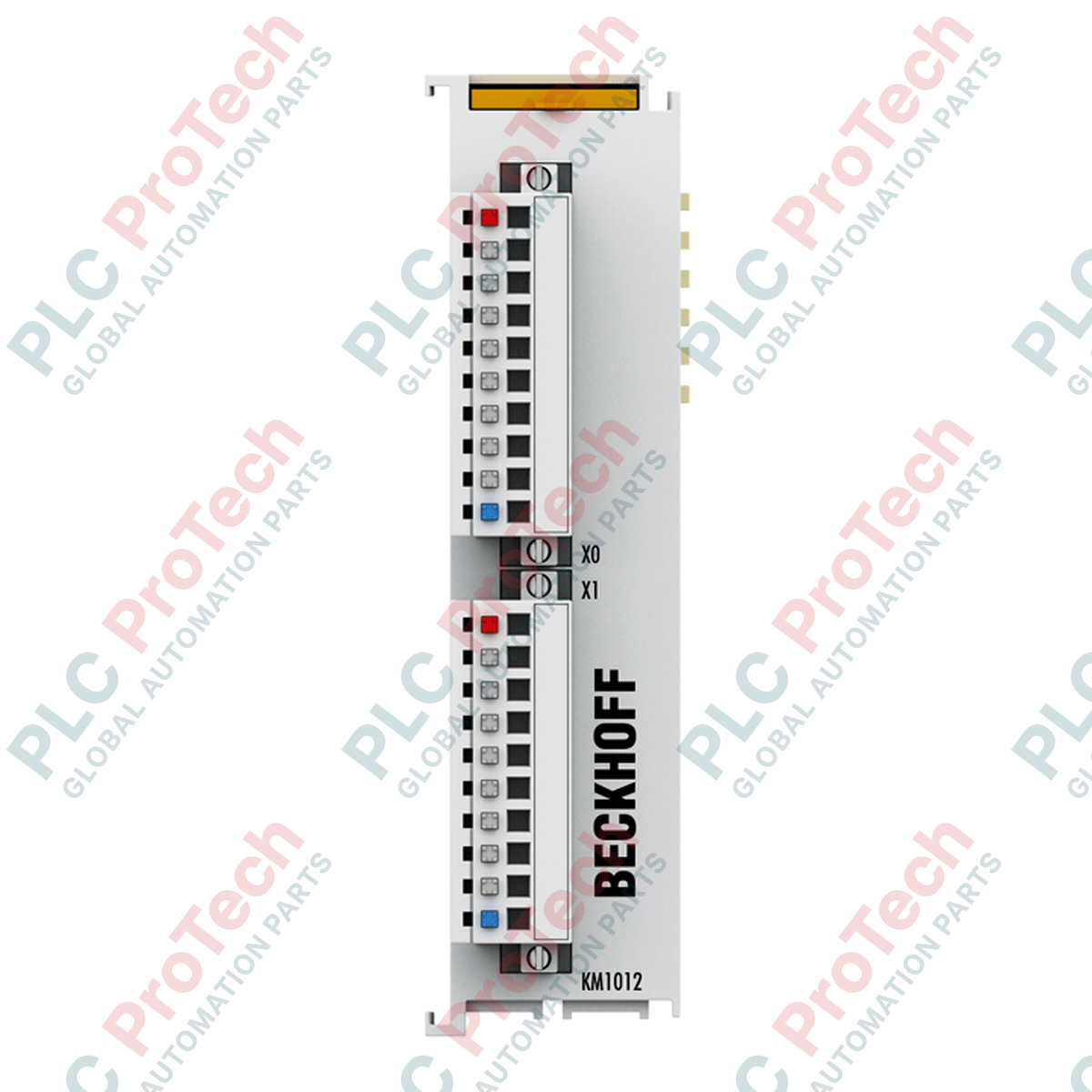

وحدة إدخال رقمية Beckhoff KM1012-0001، طرف ناقل بـ16 قناة

SKU KM1012-0001

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: BECKHOFF

  • رقم المنتج: KM1012-0001

  • Country of origin:ألمانيا

  • نوع المنتج: وحدات أطراف الناقل

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 2000ج

  • Dimensions: 120 مم x 80 مم x 40 مم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

لربط ست عشرة إشارة تحكم ثنائية بجهد 24 فولت تيار مستمر بلوحة الناقل K المركزية، تتميز وحدة طرف الناقل المدمجة Beckhoff KM1012-0001 بواجهة توصيل قابلة للتوصيل بنظام سلك واحد وعالية الكثافة، صُممت لخزائن التحكم الموفّرة للمساحة. تنقل هذه الوحدة المداخل الرقمية المعزولة كهربائيًا مباشرةً إلى وحدة التحكم بالأتمتة ذات المستوى الأعلى، بما يتوافق مع سير عمل الدمج في وحدات أطراف ناقل K القياسية من Beckhoff. ومن خلال تضمين ست عشرة قناة إدخال منفصلة عبر موصلين إضافيين، تقلل هذه الوحدة بدرجة كبيرة المساحة المطلوبة على سكة DIN مع الحفاظ على سلامة الإشارة في ظل التداخل الكهرومغناطيسي الشديد.

الميزات الرئيسية

  • بنية عالية الكثافة: تضم 16 قناة إدخال رقمية في هيكل مدمج بعرض 26.5 مم، مع تقسيم الإشارات على مجموعتي موصلات قابلتين للتوصيل، تضم كل منهما 8 قنوات.
  • معالجة فعّالة للإشارات: يمنع مرشح دخل مدمج في العتاد، بزمن يبلغ 0.2 مللي ثانية عادةً، مشكلات ارتداد نقاط التلامس ويضمن معالجة سريعة.
  • مستوى توصيل قابل للتوصيل: يُشحن بواجهة موصل إضافي مُهيأة مسبقًا بنظام سلك واحد، ما يتيح استبدال الوحدة بسرعة أثناء الصيانة.
  • العزل الكهربائي: عزل كامل بمقوّم ضوئي بجهد 500 فولت بين إلكترونيات ناقل K الداخلي وجهد المجال.
  • استهلاك داخلي منخفض: يستهلك 3 ملي أمبير فقط عادةً من مصدر تغذية ناقل K الداخلي، ما يقلل الحمل الحراري الإجمالي داخل الخزانة.

التطبيقات الصناعية

  • أتمتة أدوات الماكينات: مراقبة مفاتيح نهاية المشوار ومستشعرات القرب وأزرار الضغط الأساسية.
  • التعبئة ومناولة المواد: معالجة مصفوفات مستشعرات كبيرة على مسارات النقل.
  • محطات التجميع المعيارية: لوحات تحكم محدودة المساحة تتطلب دمجًا كثيفًا للمستشعرات الرقمية.
  • أنظمة التدفئة والتهوية وتكييف الهواء والتحكم بالمباني: تجميع نقاط التلامس الثنائية المساعدة ومرحلات الإنذار في وحدات تحكم PLC مركزية.

دليل طرازات سلسلة KM1012

رمز الطلب تهيئة الأسلاك مؤشر حالة LED حالة الموصل
KM1012-0000 نظام بسلك واحد لا غير مرفق (الوحدة الأساسية فقط)
KM1012-0001 نظام بسلك واحد لا موصل قابس بسلك واحد مرفق
KM1012-0002 نظام بسلك واحد نعم (مصابيح LED مدمجة) موصل قابس بسلك واحد، مع مصابيح LED
KM1012-0004 نظام ثلاثي الأسلاك نعم (مصابيح LED مدمجة) موصل قابس ثلاثي الأسلاك، مع مصابيح LED

المواصفات الفنية

الشركة المصنّعة Beckhoff Automation GmbH & Co. KG
بلد المنشأ ألمانيا
عدد المداخل 16 (مقسمة إلى مجموعتين، كل منهما تضم 8 قنوات)
جهد التغذية الاسمي 24 فولت تيار مستمر (-15% / +20%)
جهد الإشارة (الحالة 0) من -3 فولت تيار مستمر إلى +5 فولت تيار مستمر (EN 61131-2، النوع 1)
جهد الإشارة (الحالة 1) من 15 فولت تيار مستمر إلى 30 فولت تيار مستمر (EN 61131-2، النوع 1)
زمن ترشيح المدخل 0.2 مللي ثانية عادةً
التيار الاسمي للمدخل 5 ملي أمبير عادةً
استهلاك التيار (ناقل K) 3 ملي أمبير عادةً
استهلاك التيار (ملامسات الطاقة) لا يوجد (غير موصول)
جهد العزل 500 فولت RMS (بين ناقل K وجهد المجال)
عرض صورة العملية بالبت 16 مدخلًا
تقنية التوصيل مستوى توصيل قابل للتوصيل، نظام بسلك واحد
مقطع الموصل 0.08 مم إلى 1.5 مم (سلك مصمت أو مجدول)
طول تجريد السلك 8 مم
الأبعاد (W × الارتفاع × العمق) 26.5 مم × 100 مم × 71 مم
نطاق درجة حرارة التشغيل 0 درجة مئوية إلى +55 درجة مئوية
نطاق درجة حرارة التخزين -25 درجة مئوية إلى +85 درجة مئوية
نطاق الرطوبة النسبية 95%، دون تكاثف
المعايير البيئية مطابق للمعيار EN 60068-2-6 / EN 60068-2-27 (الاهتزاز/الصدمات)
فئة الحماية IP20 (مع أوضاع تركيب متغيرة)
الشهادات CE
وزن الشحن (محسوب) 0.25 كجم
أبعاد العبوة (محسوبة) 120 مم × 80 مم × 40 مم

تعيين دبابيس الموصل

الطرف / الدبوس تخصيص المجموعة وصف الوظيفة / الإشارة
الموصل 1 (الأطراف 1 - 8) مجموعة المدخلات A المدخلات الرقمية من 1 إلى 8 (24 V DC قياسي)
الموصل 2 (الأطراف 1 - 8) مجموعة المدخلات B المدخلات الرقمية من 9 إلى 16 (24 V DC قياسي)

رؤى هندسية مستندة إلى التجربة

الطرازات البديلة والتوافق

تأتي KM1012-0001 قياسيًا بنظام موصل قابل للتوصيل ذي سلك واحد. وهي متوافقة بالكامل مع الإصدارات السابقة وقابلة للتبديل في تكوينات TwinCAT مع الطراز الأساسي (KM1012-0000) بمجرد توصيل القابس المادي المناسب. إذا كانت هناك حاجة إلى عرض حالة التغذية الراجعة مباشرةً على واجهة الطرف، ففكّر في الترقية إلى الطراز KM1012-0002، الذي يشترك في صورة العملية والأبعاد نفسيهما، لكنه يتضمن مصابيح LED تشخيصية مدمجة في مسار التوصيل.

مزالق التطبيق وملاحظات هندسية

نظرًا إلى أن هذه الوحدة تستخدم نظام توصيل عالي الكثافة بسلك واحد، فهي لا تحتوي على نقاط تلامس طاقة مدمجة لتوزيع الطاقة على المستشعرات. لتوصيل مستشعرات ميدانية سلبية ذات سلكين أو ثلاثة أسلاك، يجب دمج أطراف توزيع جهد خارجية (مثل Beckhoff KL9184 أو KL9187) على السكة. يؤدي عدم توفير مسار عودة أرضي مشترك إلى سكة طاقة المستشعر إلى تعويم المدخلات وتغيّر الحالات بصورة متقطعة.

نصائح التشغيل والتوصيل

عند تجريد أسلاك المستشعر، احرص على أن يكون طول التجريد 8 مم تمامًا. يؤدي التجريد الأقصر إلى تلامس غير موثوق به في مشابك التوصيل، ما يتسبب في انقطاع المدخلات بصورة متقطعة، بينما تشكل الكابلات المجردة أكثر من اللازم خطر حدوث قصر كهربائي في مصفوفات المقابس الكثيفة. تحقّق دائمًا من تثبيت الموصل القابل للتوصيل بإحكام في مبيت قاعدة الطرف قبل تشغيل سكة ناقل K.

إرشادات التركيب

تحذير بالغ الأهمية:

افصل جميع مصادر الطاقة الميدانية الأساسية ومصادر طاقة اللوحة الخلفية لناقل K قبل تركيب الوحدة أو إزالتها أو توصيل أسلاكها. ينطوي العمل على معدات موصولة بالطاقة على خطر إلحاق أضرار جسيمة بدوائر الاتصال المتكاملة في اللوحة الخلفية، وقد يؤدي إلى حالات غير متوقعة للنظام.

1
حاذِ الوحدة جنبًا إلى جنب مع وحدات أطراف ناقل أخرى على سكة DIN قياسية مقاس 35 مم (EN 60715)، باستخدام نظام التوصيل المتكامل ذي الفتحتين والمفتاح.
2
أعد تركيب الوحدة على سكة DIN حتى تستقر آليات القفل العلوية والسفلية بإحكام في موضعها.
3
وصّل الموصل القابل للتوصيل ذي السلك الواحد باستخدام أسلاك صلبة أو مجدولة (0.08 إلى 1.5 مم²)، مع الالتزام بطول تجريد دقيق قدره 8 مم.
4
أدخل مجموعة الموصلات الموصّلة مسبقًا بإحكام في واجهة طرفية الوحدة حتى تستقر ألسنة التثبيت الجانبية في مكانها.

FAQ

ما الفرق بين وحدتي KM1012-0001 وKM1012-0000؟

تتضمن وحدة KM1012-0001 موصلات كتلة أطراف قابلة للتوصيل اللازمة لتركيب الأسلاك الأحادية. أما KM1012-0000 فهي الوحدة الإلكترونية الأساسية، ولا تتضمن أي موصلات أطراف في العبوة.

هل يمكنني استخدام مستشعرات التقارب ثلاثية الأسلاك مباشرةً مع هذه الوحدة؟

لا، لأن هذه واجهة توصيل أحادية السلك. يجب توزيع طاقة المستشعر والجهد الأرضي خارجيًا باستخدام أطراف جهد إضافية، إذ لا تحتوي هذه الوحدة على نقاط تلامس داخلية للطاقة.

هل وحدة الأطراف هذه متوافقة مع TwinCAT 2 وTwinCAT 3؟

نعم، فهي مدمجة بالكامل في مكتبة إعدادات TwinCAT. وتعمل بالطريقة نفسها التي تعمل بها وحدة K-bus قياسية عند فحصها في شجرة إعدادات الإدخال والإخراج.

كيف تُعزل إشارات الإدخال في هذا الطراز؟

تتميز الوحدة بعزل عبر المقارنات الضوئية مصنّف حتى 500 فولت RMS بين خطوط اتصال K-bus الداخلية وإشارات الإدخال الخارجية على جانب المجال.
