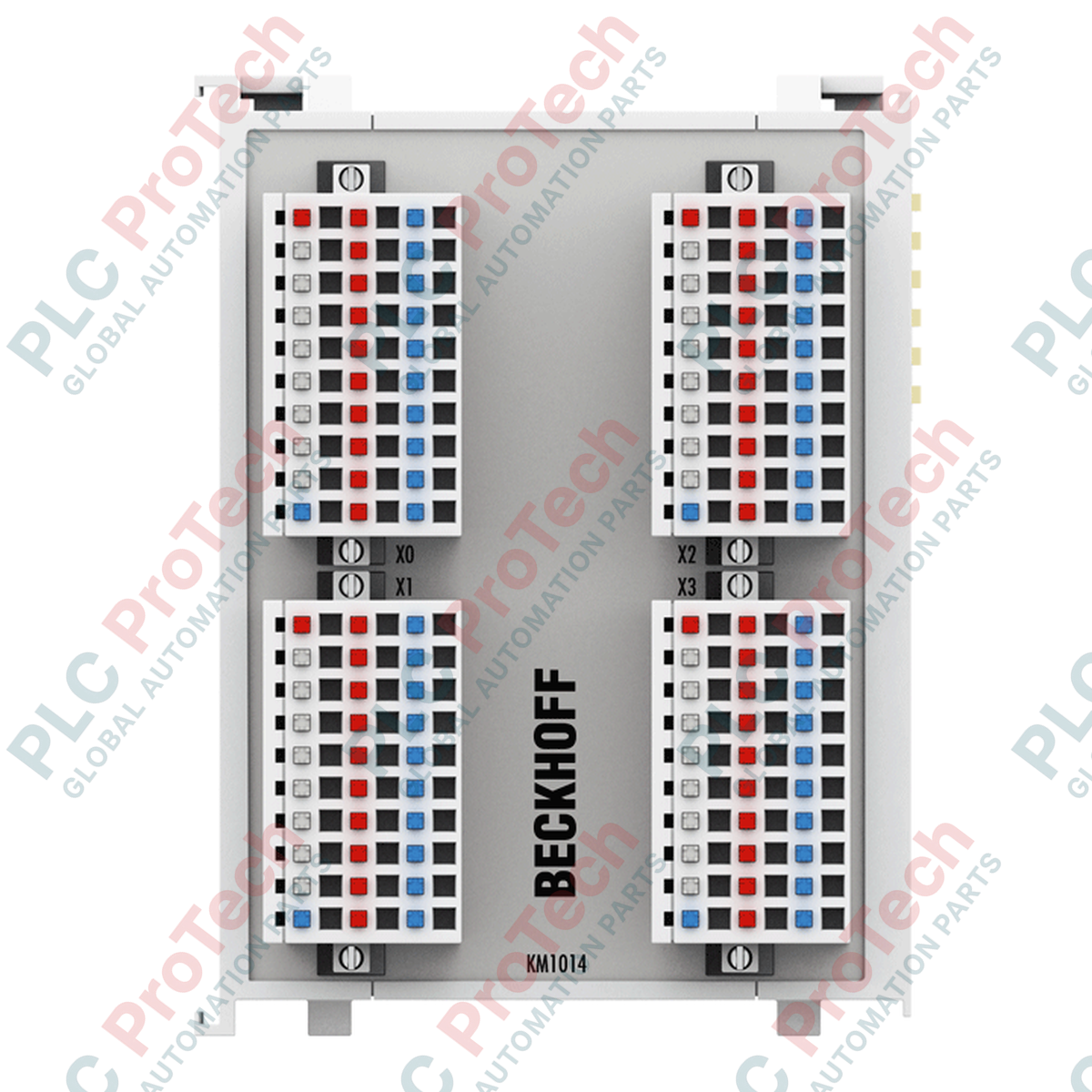

BECKHOFF KM1014-0000 وحدة إدخال رقمي عالية الكثافة ذات 32 قناة

نظرة عامة على المنتج

إن  KM1014-0000 (KM1014-0000) هو وحدة طرفية لناقل عالية الكثافة مزودة بـ32 مدخلًا رقميًا، ومصممة لخزائن التحكم الموفرة للمساحة. وتعمل بجهد اسمي قياسي يبلغ 24 فولت تيار مستمر، فيما تشتمل كل قناة إدخال على مرشح إدخال سريع بزمن 0.2 مللي ثانية لالتقاط انتقالات الإشارة عالية السرعة بشكل موثوق.

تُستخدم هذه الوحدة على نطاق واسع في خطوط التصنيع ذات الإنتاج الكبير، وأنظمة الفرز، وخلايا التجميع المعقدة، حيث يجب معالجة كميات هائلة من بيانات المجال الثنائية — مثل حالات مفاتيح القرب، ومستشعرات الحد، وأزرار الضغط — في الوقت نفسه. ومن خلال تجميع 32 مدخلًا مستقلًا في هيكل مدمج بعرض 75 مم، يزيد المكوّن من كفاءة استخدام مساحة القضيب، ويبسط تخطيطات التحكم، ويقلل التكاليف الهيكلية الإجمالية، مع الحفاظ على فصل صارم للإشارات لتقليل توقف النظام.

تهيئة طراز الأجهزة والواجهة

يُورَّد الطراز KM1014-0000 صراحةً كوحدة طرفية أساسية  بدون كتل موصلات . ويمنح هذا التكوين مصممي الأنظمة مرونة اختيار واجهة المطابقة الميدانية الدقيقة المطلوبة لمخطط التوصيل الخاص بهم، سواء باستخدام مقابس قياسية بسلك واحد، أو شرائط مؤشرات LED مدمجة، أو مخططات متقدمة لتوزيع طاقة المستشعرات بثلاثة أسلاك.

تنقسم بنية الطرف إلى ترتيب تعيين مكوّن من 4 × 8 قنوات، ما يوفر عرضًا إجماليًا قدره 32 بت مباشرةً في صورة عملية ناقل K-bus. ويعمل دون مفاتيح عناوين للأجهزة أو أعباء إعداد، مما يتيح دمجه فورًا في تجميعات رفوف وحدات التحكم المنطقية القابلة للبرمجة القياسية من Beckhoff عبر اللوحة الخلفية الأصلية.

المواصفات الفنية

الأسئلة الشائعة حول المنتج

ما الفرق الوظيفي بين KM1014-0000 وKM1014-0001؟

KM1014-0000 هي الوحدة الإلكترونية الأساسية التي تُشحن من دون أي كتل أطراف قابلة للتوصيل أمامية. أما KM1014-0001 فتتضمن طقم موصل قياسيًا بسلك واحد، وهو مطلوب لتوصيل إشارات الحقل الـ32 فورًا.

هل يمكن توصيل مستشعرات Type 3 بوحدة أطراف دخل Type 1 هذه؟

تتوافق KM1014-0000 بصرامة مع خصائص EN 61131-2 Type 1، ما يعني أن استهلاكها المحسّن للتيار يبلغ 5 mA عند 24 VDC. ورغم أن العديد من مفاتيح القرب القياسية متوافقة رجعيًا، تحقّق دائمًا من صحيفة بيانات المستشعر للتأكد من توافق متطلبات تيار التثبيت الأدنى لديه مع مواصفات دخل Type 1.

لماذا تشير هذه الوحدة تحديدًا إلى عدم وجود نقاط تلامس داخلية للطاقة؟

على خلاف أطراف KL القياسية بعرض 12 mm التي تمرر طاقة الحقل إلى أسفل المجموعة عبر شفرات معدنية جانبية، تستمد KM1014-0000 الطاقة حصريًا لمنطقها الداخلي من ناقل K-bus. ويجب تزويد طاقة مستشعرات الحقل مباشرةً عبر موصلات القابس الخارجية.

بروتوكولات التركيب الميكانيكي وتوصيل كابلات الحقل

• تجميع القابس وإنهاء الأسلاك: نظرًا إلى أن KM1014-0000 لا يتضمن قوابس معبأة مسبقًا، احصل على كتلة موصل القابس المناسبة من Beckhoff قبل بدء التجميع في الموقع. قشّر أسلاك الحقل بطول 8 mm تمامًا. أدخل الموصلات الصلبة أو الكابلات المرنة ذات المقطع بين 0.08 و1.5 mm² في مقابس أطراف القابس باستخدام أداة قياسية ذات شفرة مسطحة لتشغيل زنبرك التثبيت الداخلي.

• التثبيت الميكانيكي على سكة DIN: حرّك هيكل الوحدة رأسيًا على سكة DIN قياسية بعرض 35 mm ومتوافقة مع EN 60715 حتى يتعشق لسان القفل المدمج بإحكام. استخدم نظام الفتحة المزدوجة والمفتاح المدمج لمحاذاة الوحدة وربطها جانبيًا بالمكونات المجاورة في ناقل K-bus. ويُعد هذا الاقتران الميكانيكي ضروريًا للحفاظ على محاذاة خط الاتصال بصورة ثابتة أثناء الاهتزاز التشغيلي الشديد.

• اعتبارات التبديد الحراري عالي الكثافة: تولّد المداخل الـ32 المتراصة بإحكام تبديدًا حراريًا موضعيًا عند تنشيط قنوات متعددة في الوقت نفسه بجهد 30 VDC. ركّب التجميعة بوضع رأسي لتشجيع تدفق الهواء السلبي عبر فتحات الهيكل. تأكد من بقاء درجات الحرارة الداخلية لخزانة التحكم بين 0 و+55 deg C، وافصل أي أجهزة عالية القدرة مولّدة للحرارة عن منطقة رف الإدخال/الإخراج.
