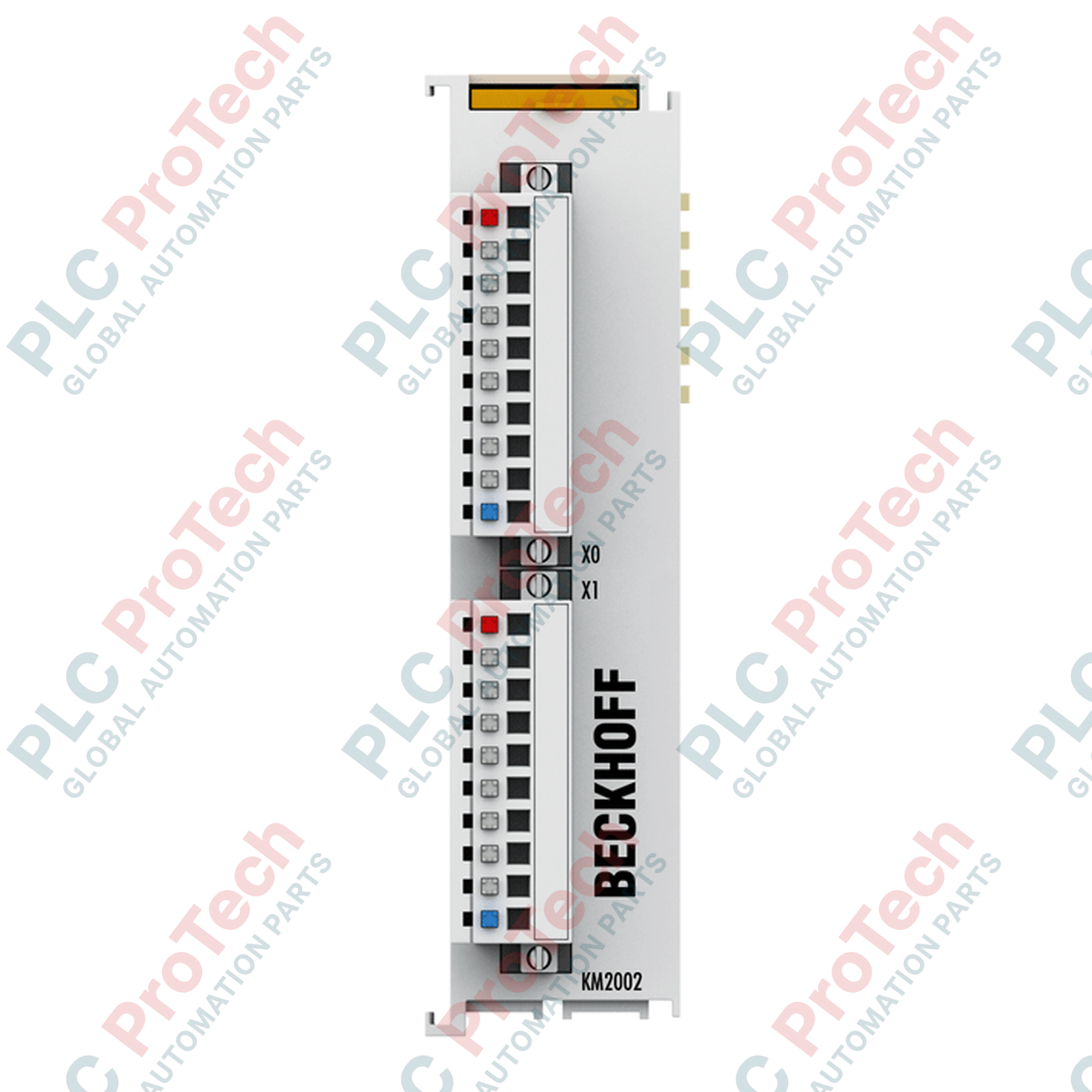

وحدة طرفية إخراج رقمي عالية الكثافة من Beckhoff ‏KM2002-0000 ذات 16 قناة

البنية التحتية للنظام عالي الكثافة

The Beckhoff KM2002-0000 (KM2002-0000) هي وحدة طرفية لناقل المخرجات الرقمية عالية الكثافة تضم 16 قناة، وقد صُممت ضمن منظومة وحدات الإدخال/الإخراج المدمجة ذات الحجم الصغير من Beckhoff. وتُستخدم هذه الوحدة في خزائن التحكم المحدودة المساحة، وخطوط التغليف عالية الإنتاجية، وآلات التجميع الإلكترونية، وأنظمة الفرز المركزية، وتعمل كجسر بين طبقة المعالجة الرقمية والمشغلات على مستوى المجال. ومن خلال تجميع 16 قناة مخرج مستقلة في مخطط وحدة بعرض 26.5 مم، تزيد الأجهزة من كفاءة استخدام مساحة الإدخال/الإخراج داخل خزائن التحكم الكهربائية، مع الاتصال المباشر بشبكات اللوحة الخلفية القياسية K-bus.

العزل الكهربائي وبنية التبديل بالحالة الصلبة

توزع الوحدة مسارات التحكم الثنائية الستة عشر على كتلتَي أطراف مستقلتين قابلتين للتوصيل، حيث تقود كل كتلة موصل مصفوفةً من 8 قنوات. وقد صُممت بمفاتيح حالة صلبة لتمرير جهود 24 فولت تيار مستمر، ويقدم كل مخرج سعة تيار مقنن مستمر تبلغ 0.5 أمبير. وتتضمن الوحدة عزلًا كهربائيًا جلفانيًا كاملًا بجهد 500 فولت بين مكونات منطق K-bus الداخلية وجهد المجال الخارجي، مما يحمي دوائر المعالج الحساسة في المنبع من النبضات العابرة الصناعية. وكل مخرج من مخارج الحالة الصلبة محمي من القصر، ويتميز بحماية مدمجة من الجهد العكسي، ويتعامل مع حدود تبديد الطاقة الحثية التي تقل عن 150 ملي جول لكل قناة.

مصفوفة الأداء الفني

مصفوفة عائلة الوحدات

التشخيص الصناعي والأسئلة الشائعة

ما خطوات استكشاف الأخطاء وإصلاحها الأساسية إذا انخفض جهد عدة قنوات متجاورة إلى 0 فولت تحت الحمل الكامل؟

يشير إيقاف تشغيل القنوات بالكامل إلى حدوث فصل بسبب حمل حراري زائد أو وجود حالة قصر نشطة. تتضمن KM2002-0000 حماية إلكترونية داخلية من القصر تحد التيار إلى أقل من 2 أمبير في حالات العطل. افصل موصل أسلاك الحقل القابل للتوصيل، وقِس الحمل المقاومي عبر خط المشغّل المتعطل. إذا كانت مقاومة الخط أقل من 48 أوم، فحدّد مكان ملف الحقل المقصور أو الكابل المنحشر وأصلحه قبل إعادة تثبيت قابس الموصل.

لماذا يحتوي هذا المكوّن على قيمة استهلاك تيار تساوي صفرًا لنقاط تلامس الطاقة؟

لا يستخدم هيكل القاعدة KM2002-0000 نقاط تلامس قياسية داخلية على شكل شفرات طاقة جانبية لنقل جهد المجال 24 فولت تيار مستمر عبر تكديس سكة DIN. وبدلًا من ذلك، يجب توصيل جهد تشغيل المشغّل 24 فولت تيار مستمر مباشرةً بدبابيس مصدر الطاقة المخصصة الموجودة على موصلات التوصيل الأمامية للأسلاك، لتنشيط مجموعات التبديل ذات القنوات الثماني المعنية.

هل يمكن لهذه القناة ذات الحالة الصلبة بقدرة 0.5 أمبير تشغيل مشعب صمامات هوائية كبير من الحجم 3 مباشرةً؟

نعم، بشرط أن يبقى تيار الاحتفاظ المستمر لملف صمام الملف اللولبي الهوائي أقل من 0.5 أمبير عند 24 فولت تيار مستمر، أي ما يعادل قدرة حمل مستمرة قصوى تبلغ 12 واط. بالنسبة إلى صمامات الملف اللولبي الكبيرة للخدمة الشاقة أو ملفات الموصلات الميكانيكية التي تقترب ارتفاعات تيار اندفاعها أو قمم تبديدها الحثي من حد طاقة القطع البالغ 150 ملي جول، ركّب صمامًا ثنائيًا خارجيًا للارتداد العكسي على التوازي مع الحمل لمنع التدهور المبكر لمفاتيح الوحدة ذات الحالة الصلبة.

توجيهات التشغيل التجريبي والتركيب الميداني

• محاذاة الكتلة القابلة للتوصيل وإنهاء الموصل: عند توصيل أسلاك الحقل، أزل عازل كل موصل بطول 8 مم تمامًا. تقبل آلية مشبك السلك موصلات صلبة أو مجدولة بمساحة مقطع تتراوح من 0.08 إلى 1.5 مم². أدخل الموصل بالكامل في نقطة التوصيل وتحقق من أن المشبك الزنبركي يثبت السلك بإحكام. عند تركيب كتلة القابس على واجهة الوحدة، ادفعها بشكل مستقيم إلى الداخل حتى تستقر ألسنة القفل الميكانيكية في موضعها.

• تأريض سكة DIN والتكديس المتشابك: ثبّت الوحدة عموديًا بالضغط عليها على سكة DIN قياسية TS35 مقاس 35 مم. تأكد من أن موجهي الجانب ذوي الفتحتين والمفتاحين مقفلان بإحكام مع مكونات الإدخال/الإخراج المجاورة. تحقق من توصيل سكة DIN نفسها بلوحة تأريض رئيسية منخفضة الممانعة في الحاوية، للسماح لشبكات الترشيح الداخلية بتصريف الضوضاء الكهرومغناطيسية عالية التردد.

• إدارة تهوية الحاوية والخلوص: تتمتع هذه الوحدة عالية الكثافة بدرجة حماية IP20، ويجب وضعها داخل خزانة صناعية نظيفة ومضبوطة الرطوبة. حافظ على مسار خلوص مفتوح لا يقل عن 30 مم أعلى مجموعة الوحدة وأسفلها. إذا كانت المخارج الـ16 تعمل بالتزامن بأحمال كاملة قدرها 0.5 أمبير في ظل ظروف ارتفاع درجات الحرارة المحيطة الخارجية، فتأكد من أن تهوية مروحة التبريد النشطة تحافظ على درجات الحرارة الداخلية للخزانة دون حد التشغيل البالغ 55 درجة مئوية.
