الشركة المصنعة: BECKHOFF
رقم المنتج: KS3042
Country of origin:ألمانيا
نوع المنتج: وحدات طرفية للناقل
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 70ج
Dimensions: 6.8 سم × 1.2 سم × 10.0 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

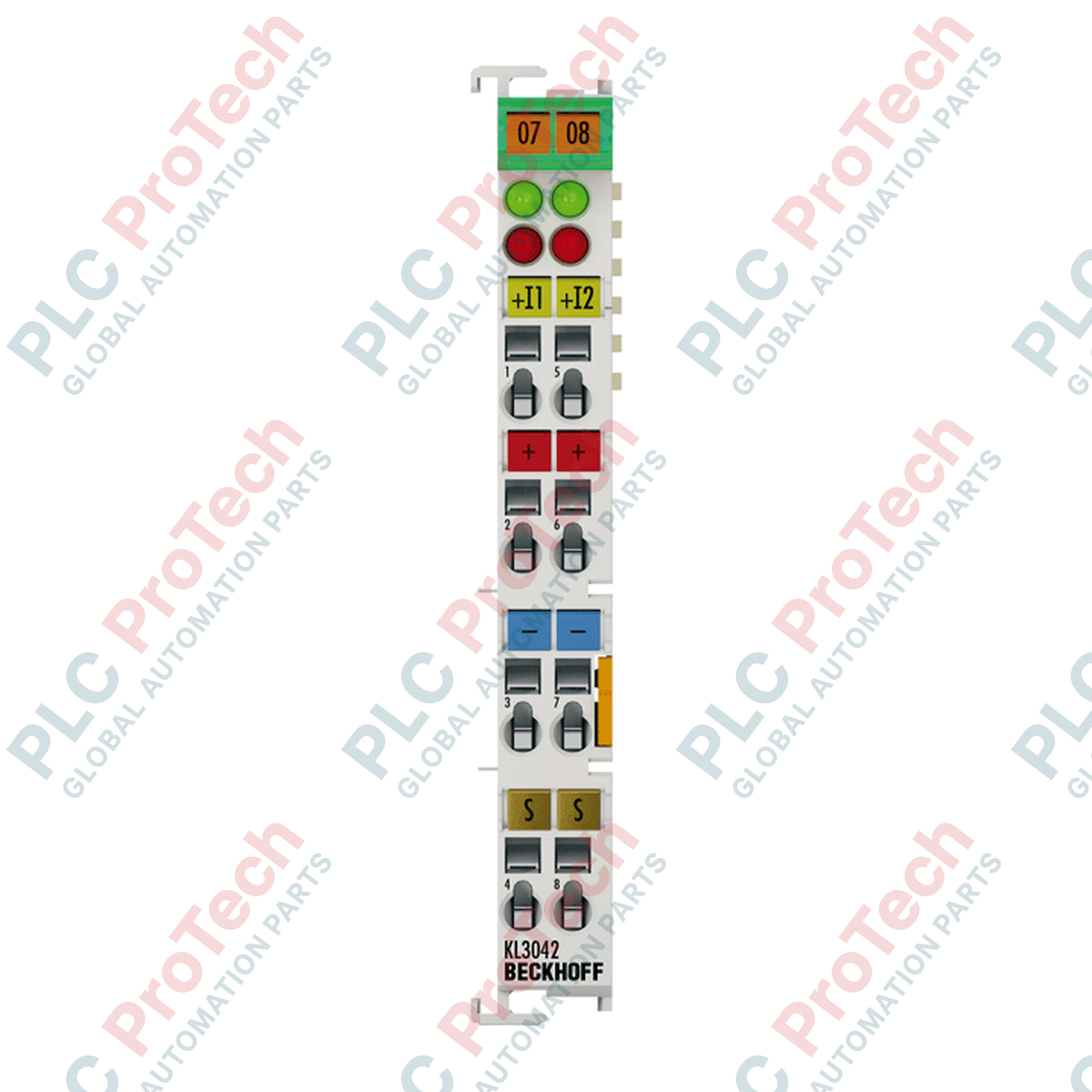

جهاز BECKHOFF KS3042 هو طرف ناقل لإدخال الإشارات التناظرية ثنائي القناة، مصمم لقياس إشارات التيار القياسية من 0 إلى 20 ملي أمبير بدقة 12 بت ضمن أنظمة الإدخال والإخراج لأطراف ناقل Beckhoff. يعمل KS3042 عبر اللوحة الخلفية الداخلية لاتصالات ناقل K، ويأخذ عينات من متغيرات العمليات التناظرية الواردة من الأجهزة الميدانية، ثم يرسل القيم الرقمية مع عزل كهربائي بجهد 500 فولت إلى مقرن ناقل المجال أو وحدة التحكم الصناعية.
يتيح KS3042 الصيانة السريعة والاستبدال الميداني بفضل مجموعة التوصيلات القابلة للفصل. تسمح كتلة الموصل القابلة للإزالة باستبدال هيكل الطرف على سكة DIN دون فصل أسلاك الإشارة الفردية، مما يقلل أخطاء التوصيل ووقت التوقف. ويمكن تشغيل محولات القياس الميدانية مباشرةً من الوحدة عبر ملامسات الطاقة المدمجة بجهد 24 فولت تيار مستمر، ما يدعم توصيلات المستشعرات المدمجة ذات السلكين والثلاثة أسلاك داخل خزائن التحكم.
| الواجهة أو الطرف | الوظيفة |
|---|---|
| الطرف 1 (+المدخل 1) | الطرف الموجب لمدخل التيار التناظري، القناة 1 (من 0 إلى 20 ملي أمبير) |
| الطرف 2 (+24 فولت) | جهد تغذية مستشعر مساعد بتيار مستمر 24 فولت (مرتبط داخليًا بالطرف 6 وبملامس الطاقة الموجب) |
| الطرف 3 (0 فولت) | جهد مرجعي للأرضي 0 فولت للقناة 1 (مرتبط داخليًا بالطرف 7 وبملامس الطاقة السالب) |
| الطرف 4 (الدرع) | توصيل الدرع / التأريض الوقائي (PE) (مرتبط داخليًا بالطرف 8) |
| الطرف 5 (+المدخل 2) | الطرف الموجب لمدخل التيار التناظري، القناة 2 (من 0 إلى 20 ملي أمبير) |
| الطرف 6 (+24 فولت) | جهد تغذية مستشعر مساعد بتيار مستمر 24 فولت (مرتبط داخليًا بالطرف 2 وبملامس الطاقة الموجب) |
| الطرف 7 (0 فولت) | جهد مرجعي للأرضي 0 فولت للقناة 2 (مرتبط داخليًا بالطرف 3 وبملامس الطاقة السالب) |
| الطرف 8 (الدرع) | توصيل الدرع / التأريض الوقائي (PE) (مرتبط داخليًا بالطرف 4) |
| بلد المنشأ | ألمانيا |
| المعلمة | المواصفات |
|---|---|
| الشركة المصنّعة | BECKHOFF |
| رقم القطعة | KS3042 |
| نوع المنتج | طرف ناقل بمدخل تناظري ذي قناتين |
| عائلة المنتجات | السلسلة KS |
| مادة الهيكل | بولي كربونات |
| الشكل التصميمي | هيكل طرفي بمستوى توصيل قابل للتوصيل |
| التركيب | سكة DIN بعرض 35 mm (EN 60715) مع قفل ميكانيكي |
| التركيب جنبًا إلى جنب | وصلة مزدوجة الفتحة واللسان |
| درجة الحماية | IP20 |
| موضع التركيب | متغير |
| المعلمة | المواصفات |
|---|---|
| عدد المدخلات | 2 |
| تيار الإشارة | 0...20 mA |
| تقنية دائرة الإدخال | أحادي الطرف |
| الدقة | 12 bit |
| المقاومة الداخلية | 80 ohms + جهد الصمام الثنائي 0.7 V |
| زمن التحويل | حوالي 2 ms |
| خطأ القياس | < +/-0.3 % (بالنسبة إلى قيمة المجال الكامل) |
| مقاومة الجهد الاندفاعي | بحد أقصى 35 V |
| مصدر طاقة المستشعر | 24 V DC عبر نقاط توصيل الطاقة |
| المعلمة | المواصفات |
|---|---|
| ناقل اللوحة الخلفية | ناقل K |
| استهلاك التيار لناقل K | 65 mA نموذجيًا |
| مصدر الطاقة | 24 V DC عبر نقاط توصيل الطاقة |
| استهلاك التيار لنقاط توصيل الطاقة | للحمل فقط |
| حمل التيار لنقاط توصيل الطاقة | بحد أقصى 10 A |
| العزل الكهربائي | 500 V (ناقل K / جهد الإشارة) |
| عرض البتات في صورة العملية | الإدخال: 2 x بيانات 16-bit (اختياريًا 2 x تحكم/حالة 8-bit) |
| التهيئة | لا يلزم عنوان أو إعداد تهيئة |
| المعلمة | المواصفات |
|---|---|
| تقنية التوصيل | مستوى توصيل بأسلاك قابل للتوصيل مع تشغيل زنبركي |
| مقطع الموصل المصمت | 0.08...1.5 mm2 (AWG 28...16) |
| مقطع الموصل المجدول | 0.08...1.5 mm2 (AWG 28...16) |
| مقطع الموصل المرن | 0.14...1.5 mm2 (AWG 26...16) |
| طول التجريد | 9...10 mm |
| الأبعاد (W x الارتفاع x العمق) | 12 mm x 100 mm x 68 mm |
| الوزن الصافي | حوالي 0.07 kg (70 g) |
| المعلمة | المواصفات |
|---|---|
| درجة حرارة التشغيل | -25...+60 درجة مئوية |
| درجة حرارة التخزين | -40...+85 درجة مئوية |
| الرطوبة النسبية | 95 %، من دون تكاثف |
| مقاومة الاهتزاز | متوافق مع EN 60068-2-6 |
| مقاومة الصدمات | متوافق مع EN 60068-2-27 |
| مناعة التوافق الكهرومغناطيسي | متوافق مع EN 61000-6-2 |
| انبعاثات التوافق الكهرومغناطيسي | متوافق مع EN 61000-6-4 |
| الاعتمادات والعلامات | CE, UL, ATEX, DNV GL |
| علامة Ex | II 3 G Ex nA IIC T4 Gc |
