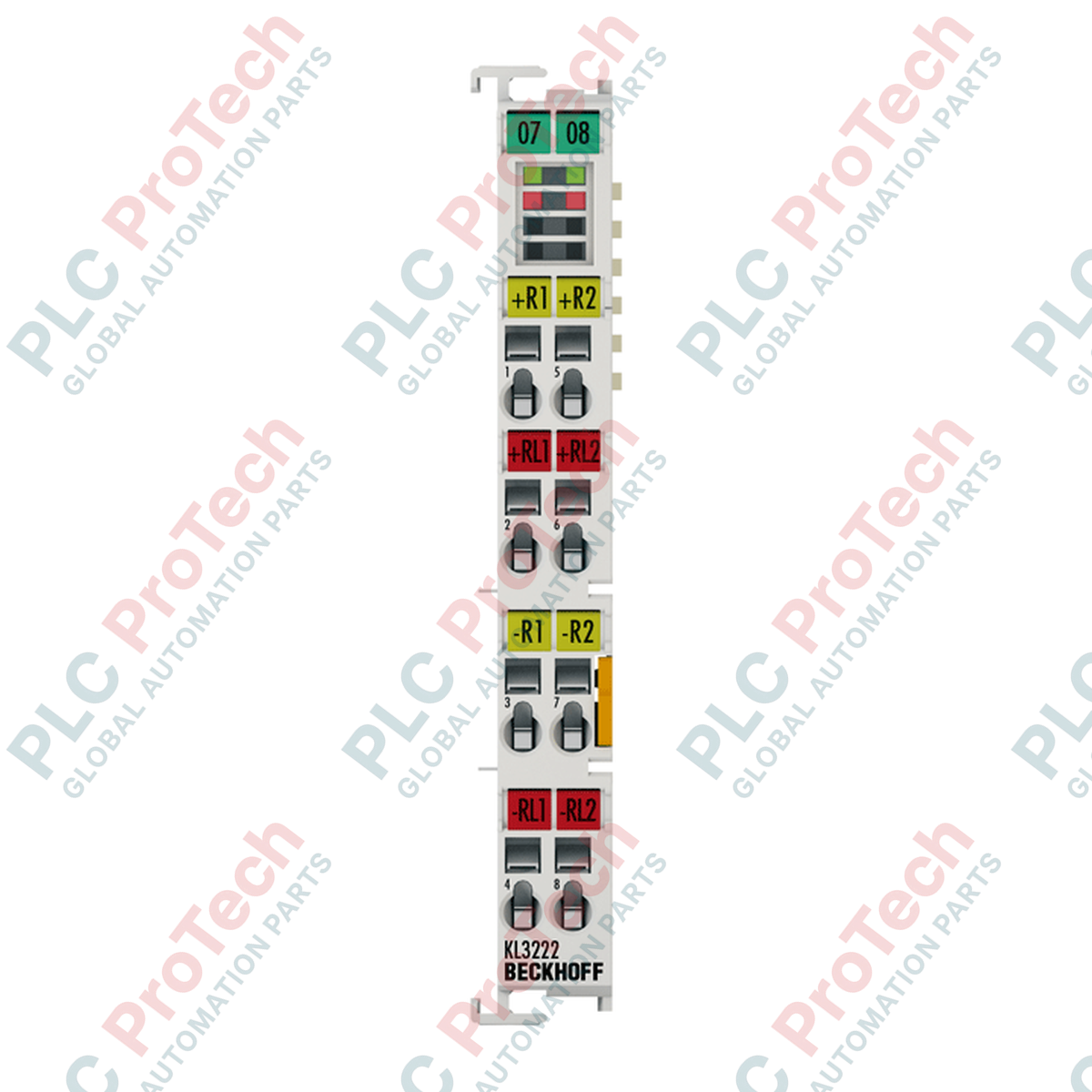

طرف ناقل Beckhoff KS3222 بإدخال تناظري ثنائي القناة

SKU KS3222

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: BECKHOFF

  • رقم المنتج: KS3222

  • Country of origin:ألمانيا

  • نوع المنتج: وحدات الإدخال التناظرية

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 70ج

  • Dimensions: 12 مم × 100 مم × 68 مم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

يتولى الطرف Beckhoff KS3222 مباشرةً جمع قياسات درجة الحرارة عالية الدقة في بيئات الأتمتة الصناعية. وهو طرف إدخال تناظري ثنائي القناة مصمم للمستشعرات المقاومة. يتيح Beckhoff KS3222 التوصيل المباشر لمقاييس الحرارة المقاومة، بما فيها مستشعرات Pt100 وPt1000 وNi100 وNi1000، باستخدام تقنية توصيل رباعي الأسلاك عالية الثبات، للتخلص من الأخطاء الناجمة عن مقاومة الأسلاك. يتميز هذا الطرف بمستويات توصيل قابلة للفصل، ما يسهل صيانته في خزائن التحكم المعيارية التي تستخدم نظام Beckhoff K-bus. وبفضل خاصية مدمجة لاكتشاف الدائرة المفتوحة ومرشح مخصص بتردد 50 Hz، تضمن هذه الوحدة سلامة الإشارة وموثوقيتها وتحويل درجة الحرارة بدقة عالية في البيئات الصناعية القاسية.

الميزات

  • مدخل ثنائي القناة: يدعم مستشعرَي قياس مستقلين من نوع RTD أو قياس المقاومة.
  • مستوى توصيل قابل للفصل: يتيح هيكل سلسلة KS توصيل كتل أطراف الأسلاك المُجهزة مسبقًا وفصلها بسهولة، لتسريع التشغيل والصيانة.
  • تقنية التوصيل رباعي الأسلاك: تقلل أخطاء قياس مقاومة الأسلاك، لتحقق دقة أعلى عبر الكابلات الطويلة.
  • توافق واسع مع المستشعرات: تكامل مباشر لقياسات Pt100 وPt200 وPt500 وPt1000 وNi100 وNi120 وNi1000 وKTY ومقاييس الجهد.
  • تحويل رقمي عالي الدقة: يوفر دقة تبلغ 0.01 degC لكل رقم، مع زمن تحويل نموذجي سريع يبلغ 50 ms.
  • عزل كهربائي متين: يوفر عزلًا كهربائيًا بجهد 500 V بين ناقل K-bus وقنوات الإشارة.
  • معتمد للمناطق الخطرة: علامة ATEX للمنطقة 2 Ex (II 3 G Ex nA IIC T4 Gc) للبيئات القابلة للانفجار.

التطبيقات

  • التحكم الدقيق في درجة الحرارة: المعالجة الحرارية ومعالجة البلاستيك ومراقبة الأفران الصناعية.
  • هندسة العمليات: مصانع المعالجة الكيميائية التي تتطلب جمع بيانات درجة الحرارة المعتمد وفق ATEX.
  • أتمتة أنظمة التدفئة والتهوية وتكييف الهواء والتحكم المناخي: المراقبة البيئية في مراكز البيانات ومرافق التخزين.
  • الهندسة الميكانيكية: استشعار مدمج لدرجة حرارة ملفات المحركات والمحامل والأنظمة الهيدروليكية.

المواصفات الفنية

المعلمة المواصفة
الشركة المصنّعة Beckhoff
الطراز KS3222
عدد المداخل 2
التقنية / التوصيل توصيل بأربعة أسلاك
مصدر الطاقة عبر ناقل K-bus
استهلاك تيار ناقل K-bus نموذجيًا 60 مللي أمبير
المستشعرات المتوافقة Pt100، Pt200، Pt500، Pt1000، Ni100، Ni120، Ni1000، KTY، المقاومة (من 10 أوم إلى 1.2/5 كيلو أوم)
نطاق القياس (Pt) من -200 إلى +850 درجة مئوية
نطاق القياس (Ni) من -60 إلى +250 درجة مئوية
زمن التحويل نموذجيًا 50 مللي ثانية
تيار القياس نموذجيًا 0.5 مللي أمبير
الدقة 0.01 درجة مئوية لكل رقم
خطأ القياس 0.1 درجة مئوية عند درجة حرارة محيطة 40 درجة مئوية (4 أسلاك، Pt100، مرشح 50 هرتز)
العزل الكهربائي 500 فولت (ناقل K-bus / جهد الإشارة)
عرض بتات صورة العملية المدخل: 2 x 16 بت من البيانات (اختياريًا 2 x 8 بت للتحكم/الحالة)
التشخيص التعرّف على الدائرة المفتوحة / انقطاع السلك
درجة حرارة التشغيل من 0 إلى +55 درجة مئوية (دون تكاثف، رطوبة نسبية 95%)
درجة حرارة التخزين من -25 إلى +85 درجة مئوية
درجة الحماية IP20
الاعتمادات CE، UL، ATEX (II 3 G Ex nA IIC T4 Gc)
مادة الهيكل بولي كربونات، تركيب على سكة DIN (35 مم، EN 60715)
الأبعاد (W x الارتفاع x العمق) 12 مم x 100 مم x 68 مم
الوزن الصافي 0.07 كجم
وزن الشحن 2.00 كجم

مواصفات توصيل الأسلاك

طريقة التوصيل مشبك شد قابل للفصل (يُفعّل بنابض باستخدام مفك براغي)
مقطع السلك المصمت من 0.08 إلى 1.5 مم² (AWG 28 إلى 16)
مقطع السلك المجدول من 0.08 إلى 1.5 مم² (AWG 28 إلى 16)
مقطع السلك المجدول الدقيق من 0.14 إلى 1.5 مم² (AWG 26 إلى 16)
طول التجريد من 9 إلى 10 مم
أقصى حمل لتيار نقطة تلامس القدرة 10 أمبير

رؤى هندسية تجريبية

الطُرز البديلة والتوافق

يتطابق KS3222 وظيفيًا مع KL3222 القياسي من Beckhoff. يكمن الاختلاف الهيكلي الأساسي في واجهة التوصيل: يتميز KS3222 بمستوى توصيل قابل للفصل، ما يتيح إزالة موصل مجموعة الأطراف مع الإبقاء على التوصيلات الميدانية. وهذا يقلل وقت التوقف أثناء استبدال الوحدة فعليًا. يتطلب هذا الطرفية لوحة توصيل خلفية قياسية لناقل K-bus، ويمكن دمجه بسلاسة مع أي مقرنات ناقل من سلسلتي BK أو BC من Beckhoff دون تعديل كود PLC أو إعدادات TwinCAT.

عيوب التطبيق وملاحظات هندسية

لضمان قراءات عالية الدقة تصل إلى 0.01 درجة مئوية، يُحافَظ على تيار القياس عند قيمة نموذجية منخفضة تبلغ 0.5 mA. وهذا القيد التصميمي ضروري للحد من التسخين الذاتي لمستشعرات RTD صغيرة الكتلة (مثل Pt100) داخل الوسط. لكن انخفاض تيار القياس يجعل مسار الإشارة أكثر عرضة للتداخل الكهرومغناطيسي عالي التردد. عند تمرير أسلاك RTD في مجرى الكابلات نفسه الذي تمر فيه أسلاك مغيرات التردد (VFD) أو الأحمال الحثية الكبيرة، يجب استخدام كابلات مزدوجة مجدولة ومحمية (STP) لتجنب تدهور الإشارة.

نصائح التشغيل الأولي والتوصيلات

عند تهيئة KS3222 باستخدام TwinCAT (2.x أو 3.x)، يجب أن يتطابق نوع المستشعر مع إعدادات السجلات في طرف التوصيل. إعداد المصنع الافتراضي مُحسّن لمستشعرات Pt100. إذا كنت تستخدم وضع Ni100 أو مقياس الجهد، فتأكد من تنفيذ التهيئة عبر الاتصال بالسجلات (مثلًا باستخدام برنامج KS2000 أو كتل PLC) قبل ضبط الحلقة على التحكم التلقائي. عند التهيئة بأربعة أسلاك، تأكد من توصيل المسامير الأربعة جميعها على نحو صحيح مباشرةً عند عنصر مستشعر RTD، لا عند كتلة أطراف التوصيل في خزانة التحكم، للتعويض الكامل عن مقاومة أسلاك التوصيل.

إرشادات التركيب

تحذير بالغ الأهمية

قبل تركيب أي طرف توصيل ناقل أو إزالته أو توصيل أسلاكه، افصل مصدر الطاقة الرئيسي لكل من جهاز الحقل ومقرن الناقل. قد يؤدي عدم فصل الطاقة عن المجموعة بالكامل إلى أعطال تشخيصية غير متوقعة في اللوحة الخلفية لناقل K أو إلى تلف المكونات الإلكترونية الداخلية الدقيقة للأطراف المجاورة.

1
محاذاة سكة DIN: ضع KS3222 على سكة DIN بعرض 35 mm (EN 60715). حرّك الوحدة على طول السكة حتى تتشابك موجهات اللسان والأخدود الجانبية بإحكام مع طرف التوصيل المجاور.
2
القفل الميكانيكي: ادفع مجموعة أطراف التوصيل بإحكام نحو سكة DIN حتى تسمع تعشيق قفل تحرير التثبيت. تحقّق من الثبات الميكانيكي.
3
كتلة توصيل قابلة للفصل: أدخل كتلة القابس KS الموصّلة مسبقًا في واجهة الهيكل، مع التأكد من محاذاتها فعليًا قبل دفعها إلى موضعها. ثبّت الأسلاك باستخدام مشابك الشد الزنبركية ومفك براغٍ مسطح الرأس قياسي.
4
تأريض التدريع: صِل دروع كابلات المستشعر بقضيب تأريض مخصص ذي ممانعة منخفضة، وضعه بالقرب من نقطة دخول لوحة التحكم لتقليل الضوضاء الكهرومغناطيسية.

FAQ

ما الفرق الأساسي بين Beckhoff KS3222 وKL3222؟

يتميز KS3222 بمستوى توصيلات قابل للفصل، ما يسمح ببقاء كابلات المجال متصلة بكتلة أطراف قابلة للإزالة أثناء صيانة الأجهزة، بينما يحتوي KL3222 على أطراف توصيل دائمة غير قابلة للإزالة تعمل بالدفع للتوصيل.

هل يمكنني استخدام مستشعرات RTD ذات سلكين أو ثلاثة أسلاك مع KS3222؟

تم تحسين KS3222 للتوصيلات ذات الأسلاك الأربعة لتحقيق أقصى دقة في القياس. ويمكن توصيل مستشعرات ذات سلكين أو ثلاثة أسلاك عبر وصل الأطراف غير المستخدمة، لكن ذلك يتجاوز تعويض مقاومة الخط، ما قد يقلل الدقة.

ما أنواع المستشعرات التي يدعمها KS3222 مباشرةً؟

يدعم مستشعرات RTD من الأنواع Pt100 وPt200 وPt500 وPt1000 وNi100 وNi120 وNi1000، إضافةً إلى مستشعرات KTY ومقاومات خطية/مقاييس جهد حتى 5 kOhm.

هل يتطلب KS3222 معايرة برمجية خارجية؟

لا. تتم معايرة الطرف أثناء التصنيع. ومع ذلك، يجب ضبط نوع المستشعر والمرشحات في وحدة التحكم باستخدام TwinCAT أو عبر برمجة السجلات باستخدام KS2000.
