KS4022

BECKHOFF

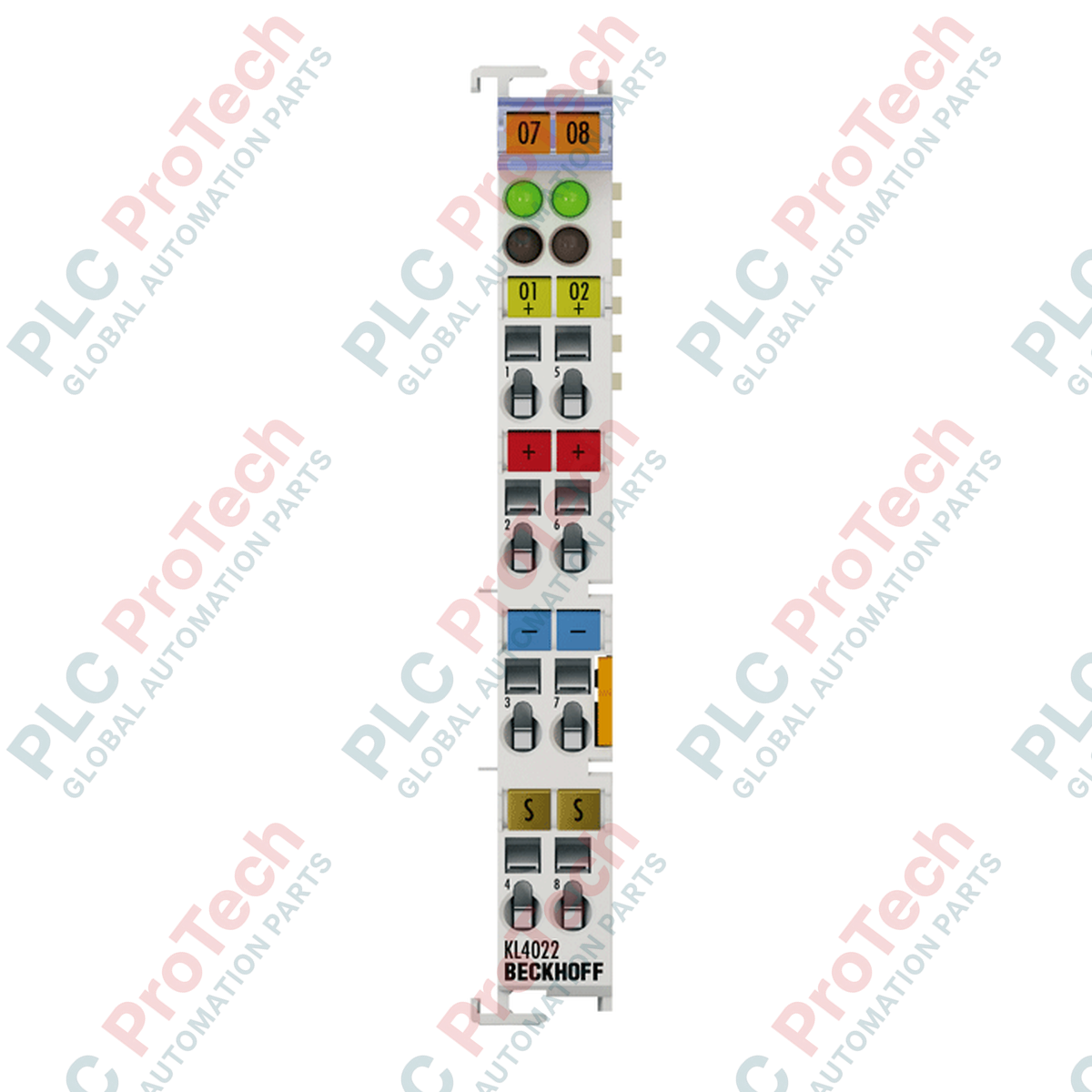

وحدة ناقل BECKHOFF KS4022

SKU KS4022

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: BECKHOFF
  • رقم المنتج: KS4022
  • Origin ألمانيا
  • نوع المنتج: أطراف الناقل
  • الدفع: تحويل بنكي، ويسترن يونيون
  • الوزن: 0.08 kg
  • Dimensions: 6.8 سم × 1.2 سم × 10.0 سم
  • ميناء الشحن: شيامن
  • الضمان: 12 شهرًا

Tags

Bus Terminals
الكمية
Call sales Contact

Product Description

الوصف

BECKHOFF KS4022 هو طرف ناقل ذي خرج تماثلي ثنائي القناة، صُمم لتوليد إشارات التحكم الصناعية ضمن نظام معياري من أطراف الناقل. وباستخدام تقنية أحادية الطرف، يحوّل الطرف قيم التحكم الثنائية من وحدة تحكم الأتمتة إلى إشارات عمليات تماثلية قياسية. ويتكامل بسلاسة مع تكوينات أطراف ناقل Beckhoff القياسية عبر ناقل K-bus، متبادلًا بيانات العمليات مع توفير عزل جلفاني بين مستوى المجال وناقل النظام الداخلي.

بفضل مستويات التوصيل القابلة للفصل، يسهّل KS4022 التركيب والصيانة بكفاءة، إذ يتيح فصل كتل الأطراف من دون التأثير في توصيلات المجال. ويدعم هذا التصميم بنى التحكم الصناعية التي تتطلب تشغيلًا تماثليًا موثوقًا، وتركيبًا قياسيًا على قضيب DIN مقاس 35 مم، ومعالجة إشارات يمكن الاعتماد عليها في بيئات الأتمتة اللامركزية.

الميزات

  • قناتا خرج تماثليتان مستقلتان بتقنية أحادية الطرف
  • توليد تيار إشارة قياسي من 4 إلى 20 مللي أمبير للمشغلات الصناعية
  • دقة أصلية تبلغ 12 بت للتحكم الدقيق في العمليات
  • مستوى توصيل قابل للفصل لجميع أطراف الناقل من سلسلة KSxxxx
  • واجهة اتصال K-bus لتبادل البيانات مع مقارنات الناقل أو وحدات التحكم المدمجة
  • عزل كهربائي مصنّف بجهد 500 فولت بين ناقل K-bus وجهد الإشارة
  • غلاف طرفي مدمج مصمم للتركيب على قضيب DIN قياسي مقاس 35 مم

التطبيقات

  • أنظمة التحكم في العمليات الصناعية التي تتطلب مشغلات تيار تماثلية
  • تحديد موضع الصمامات وحلقات التحكم التناسبي
  • توليد القيمة المرجعية للسرعة وعاكس التردد
  • أتمتة الآلات اللامركزية باستخدام عقد أطراف ناقل Beckhoff

المواصفات الفنية

عام

المعلمة المواصفات
الشركة المصنّعة BECKHOFF
الطراز الدقيق KS4022
نوع المنتج طرف ناقل
الشكل التصميمي غلاف طرفي مع مستوى توصيل قابل للفصل
مادة الغلاف بولي كربونات
بلد المنشأ ألمانيا

الإشارة وواجهات الإدخال/الإخراج

المعلمة المواصفات
عدد المخارج 2
التقنية أحادي الطرف
تيار الإشارة من 4 إلى 20 مللي أمبير
ممانعة الحمل < 500 أوم
الدقة 12 بت
زمن التحويل ~ 1.5 مللي ثانية
خطأ الخرج < ±0.1% (بالنسبة إلى القيمة النهائية)
عرض بتات صورة العملية الخرج: بيانات 2 × 16-bit (اختياريًا 2 × 8-bit للتحكم/الحالة)

كهربائية

المعلمة المواصفات
مصدر الطاقة 24 V DC عبر وصلات الطاقة (بديلًا 15 V DC باستخدام طرفية مصدر الطاقة KL9515)
استهلاك تيار وصلات الطاقة نموذجيًا 50 mA + الحمل
استهلاك تيار K-bus نموذجيًا 60 mA
حمل التيار لوصلات الطاقة Imax: 10 A
العزل الكهربائي 500 V (K-bus / جهد الإشارة)

تقنية التوصيل

المعلمة المواصفات
نوع التوصيل تشغيل زنبركي بواسطة مفك براغٍ (توصيلات قابلة للتوصيل)
مقطع الموصل (مصمت / مجدول) 0.08 إلى 1.5 mm²
مقطع الموصل (مجدول دقيق) 0.14 إلى 1.5 mm²
مقطع الموصل وفق AWG AWG 28 إلى 16
طول نزع العازل 9 إلى 10 مم

ميكانيكية وبيئية

المعلمة المواصفات
الأبعاد (L x W x H) 6.8 cm x 1.2 cm x 10.0 cm
الوزن الصافي 0.08 kg
التركيب على سكة DIN بعرض 35 مم ومتوافقة مع EN 60715 مع قفل
درجة الحماية IP20
نطاق درجة حرارة التشغيل -25 إلى +60 °C
نطاق درجة حرارة التخزين -40 إلى +85 °C
الرطوبة النسبية 95%، دون تكاثف
مقاومة الاهتزاز / الصدمات متوافق مع EN 60068-2-6 / EN 60068-2-27
مناعة التوافق الكهرومغناطيسي / الانبعاثات متوافق مع EN 61000-6-2 / EN 61000-6-4

الاعتمادات والشهادات

المعلمة المواصفات
الاعتمادات / العلامات CE، UL، ATEX، DNV GL
علامة Ex II 3 G Ex nA IIC T4 Gc

إرشادات التركيب

  1. تأكد من فصل الطاقة عن نظام التحكم بالكامل قبل إجراء أي أعمال تركيب ميكانيكية أو كهربائية.
  2. تحقق من أن سكة التثبيت هي سكة DIN قياسية بعرض 35 مم ومتوافقة مع EN 60715 ومؤرّضة بإحكام.
  3. ثبّت BECKHOFF KS4022 على سكة DIN بجوار قارنة ناقل مناسبة أو حاسوب مضمّن أو طرفية سابقة، باستخدام الفتحة المزدوجة ووصلات المفاتيح للمحاذاة جنبًا إلى جنب.
  4. وصّل أسلاك الحقل بأطراف التوصيل الزنبركية القابلة للتوصيل باستخدام مفك براغٍ مناسب، مع التأكد من صحة أطوال نزع عازل الموصل التي تتراوح بين 9 و10 مم.
  5. تحقق من إنشاء مصدر طاقة 24 V DC لوصلات الطاقة واتصال K-bus بشكل صحيح قبل توصيل طاقة النظام.
  6. إجراء فحص وظيفي لإشارات الخرج التناظرية وتعيين بيانات العملية عبر برنامج هندسة وحدة التحكم أثناء تشغيل النظام.
Shipping &amp; Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
What is the BECKHOFF KS4022 and how does it function in an automation system?
The BECKHOFF KS4022 is a two-channel analog output bus terminal designed for generating standardized control signals in industrial environments. It converts binary control values from the automation controller into precise 4 to 20 mA analog process signals using single-ended technology. The unit integrates smoothly into modular Bus Terminal configurations via the K-bus while providing 500 V electrical isolation.
What are the core electrical and signal specifications of the KS4022?
The BECKHOFF KS4022 features two independent output channels delivering a 4 to 20 mA signal current with a native 12-bit resolution. It operates with a conversion time of approximately 1.5 ms and supports a load impedance of less than 500 ohms. Power is supplied via 24 V DC power contacts, drawing a typical current of 50 mA plus the connected field load.
How is the BECKHOFF KS4022 installed and wired in a control cabinet?
The BECKHOFF KS4022 is designed for standard 35 mm DIN rail mounting in compliance with EN 60715 guidelines. It utilizes pluggable wiring levels with spring-actuated terminals that accept solid or fine-stranded conductors ranging from AWG 28 to 16. This pluggable design allows technicians to disconnect terminal blocks easily without disturbing existing field wiring during maintenance.
What environmental conditions and safety ratings are supported by this terminal?
The BECKHOFF KS4022 features an IP20 protection rating and operates reliably within a temperature range of -25 to +60 °C. It meets rigorous industrial standards for vibration, shock resistance, and electromagnetic compatibility. Additionally, it holds multiple hazardous location approvals, including ATEX certification for Zone 2 explosive atmospheres.
Reviews

More from this brand

محطة واجهة تشغيل ملوّنة Allen-Bradley 2711-T10C20 PanelView 1000
2711-T10C20محطة واجهة تشغيل ملوّنة Allen-Bradley 2711-T10C20 PanelView 1000
محطة واجهة تشغيل PanelView 1000 من Allen-Bradley، الطراز 2711-K10G1
2711-K10G1محطة واجهة تشغيل PanelView 1000 من Allen-Bradley، الطراز 2711-K10G1
لوحة التوسعة الأساسية General Electric IC693CHS398 ذات 5 فتحات
IC693CHS398لوحة التوسعة الأساسية General Electric IC693CHS398 ذات 5 فتحات
وحدة محوّل القاعدة للإدخال التناظري من السلسلة 90-70، General Electric IC697ALG230
