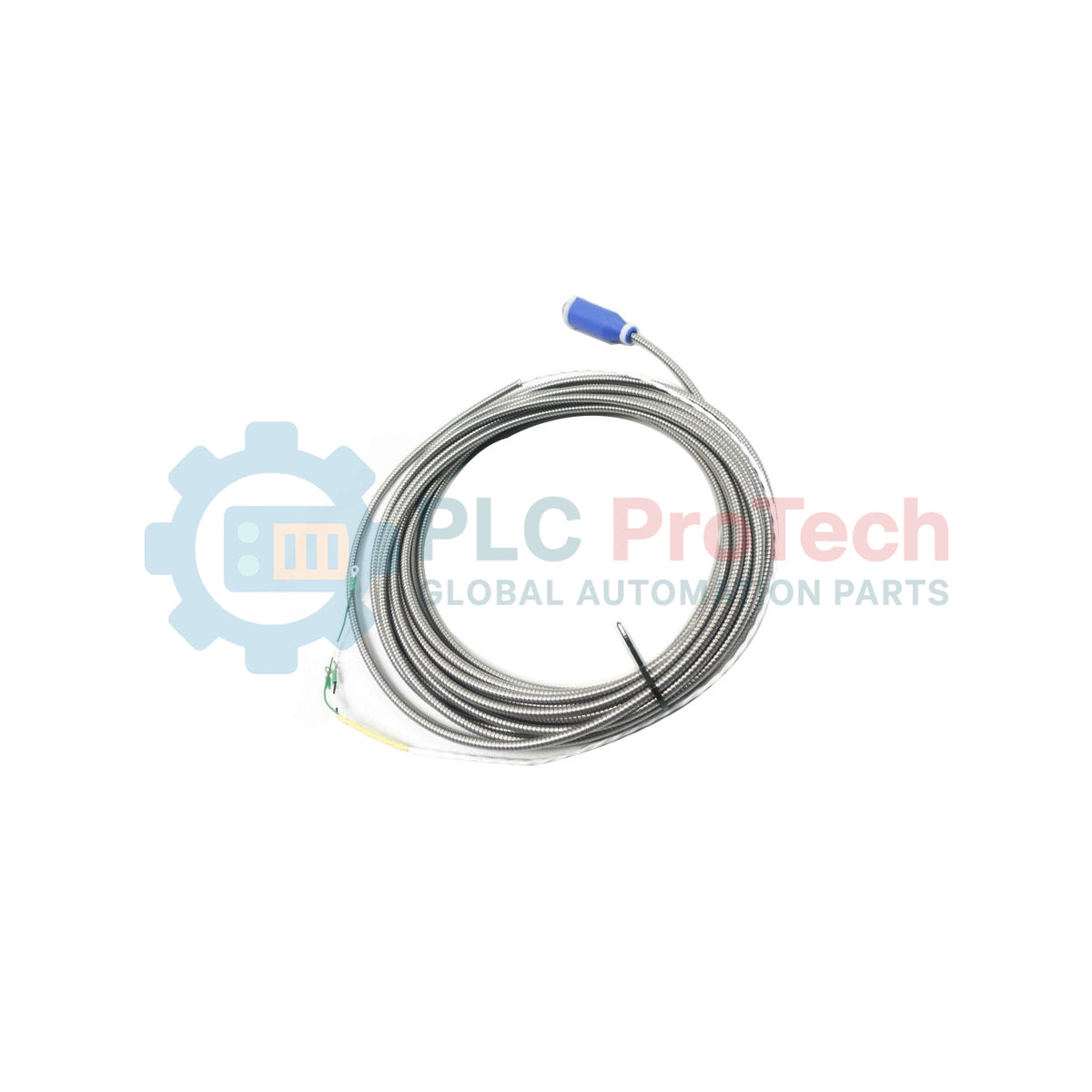

كابل توصيل Bently Nevada 106765-04

الملخص الفني

إن 106765-04 من Bently Nevada هو كابل توصيل بطول 4 أمتار، مصمم لنقل إشارات مستشعر التيارات الدوامية الديناميكية ضمن نظام محول القرب 3300. ويوفر مسارًا كهربائيًا مخصصًا يربط مستشعر Proximitor بمراقب الحامل 3300. تقلل مكونات الكابل من توهين الإشارة وعدم تطابق المعاوقة، مما يمنع انعكاسات الترددات الراديوية وانزياحات الطور عبر معامل القياس البالغ 24.3 mV/um أو 7.87 V/mm. كما يحجب هذا التصميم الكهرومغناطيسي المحمي التداخل الكهرومغناطيسي (EMI) لعزل ترددات الاهتزاز المهمة، والقضاء على انجراف القراءات ومنع إيقافات الآلات الخاطئة أثناء تتبع ديناميكيات الدوار عالية التردد.

تفصيل اللاحقة

• 106765 - معرّف الطراز الأساسي لكابلات التوصيل المحورية عالية الأداء، والمحسّنة لأنظمة القرب من Bently Nevada.
• -04 - يحدد تكوين الطول الفعلي، ويمثل طولًا إجماليًا للكابل يبلغ 4.0 أمتار (13.1 قدمًا).

المواصفات الفنية

الأسئلة الشائعة الهندسية

س: هل يمكن تعديل كابل 106765-04 أو وصله ميدانيًا إذا كان طوله زائدًا؟

ج: يؤدي وصل هذا الكابل المحوري أو قطعه إلى تغيير السعة الكلية للنظام والطول الكهربائي، مما يتلف معامل القياس المعاير البالغ 7.87 V/mm (200 mV/mil). يجب لف الطول الزائد وتثبيته، وليس إزالته.

س: هل يتوافق 106765-04 مباشرةً مع مستشعرات Proximitor الأحدث من سلسلة 3300 XL؟

ج: يتوافق فعليًا مع مكونات 3300 XL، لكن استخدام كابل 106765 غير XL مع Proximitor من طراز XL يحد من أداء النظام إلى معايير 3300 القديمة، وقد يؤدي إلى فروق طفيفة في الخطية. استخدم وصلات تمديد من سلسلة 3300 XL للاستفادة من مواصفات XL الكاملة.

س: ماذا يحدث إذا تعرضت الموصلات المحورية للرطوبة أو التلوث بالزيت داخل قناة توصيل؟

ج: يؤدي تسرب السوائل إلى حدوث تداخل متبادل أو انهيار في العزل، مما يحرك قراءة جهد الفجوة نحو الصفر VDC ويولد تنبيهات خاطئة بوجود عطل في المسبار. أحكم إغلاق الوصلات باستخدام شريط سيليكون أو علب توصيل محكمة ضد السوائل.

إرشادات ميدانية

• التركيب الميكانيكي: حافظ على نصف قطر انحناء أدنى يبلغ 25.4 mm أثناء التركيب. تجنب الانحناءات الحادة أو الالتواءات التي تزيح طبقة العازل الكهربائي الداخلية وتضعف انتقال الإشارة.
• دوائر تأريض الغلاف الواقي: صِل ضفيرة الغلاف الخارجي بالأرضي الهيكلي لحامل المراقبة فقط. اترك طرف مستشعر المجال عائمًا داخل كتلة توصيل معزولة لمنع حلقات التأريض التي تضيف ضوضاء بتردد 50/60 Hz إلى إشارة الاهتزاز.
• عزم إحكام الموصل: أحكم ربط الموصلات المحورية يدويًا حتى تسمع نقرة القفل الداخلي. ضع قطرة واحدة من مركب قفل لولبي غير موصل إذا كان التشغيل يتم تحت مستويات اهتزاز هيكلي شديدة؛ لا تستخدم الكماشة.
• التحقق من جهد الفجوة: بعد التركيب، تحقق من أن جهد الفجوة الساكن يتراوح بين -9.0 VDC و-11.0 VDC (والقيمة الاسمية المستهدفة -10.0 VDC)، باستخدام مقياس متعدد رقمي عند كتلة التوصيل، للتأكد من تطابق الطول الكهربائي بشكل صحيح.
