الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/93 135785-02
Country of origin:الولايات المتحدة
نوع المنتج: وحدة العرض
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2100ج
Dimensions: 203.2 مم x 412.8 مم x 31.2 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

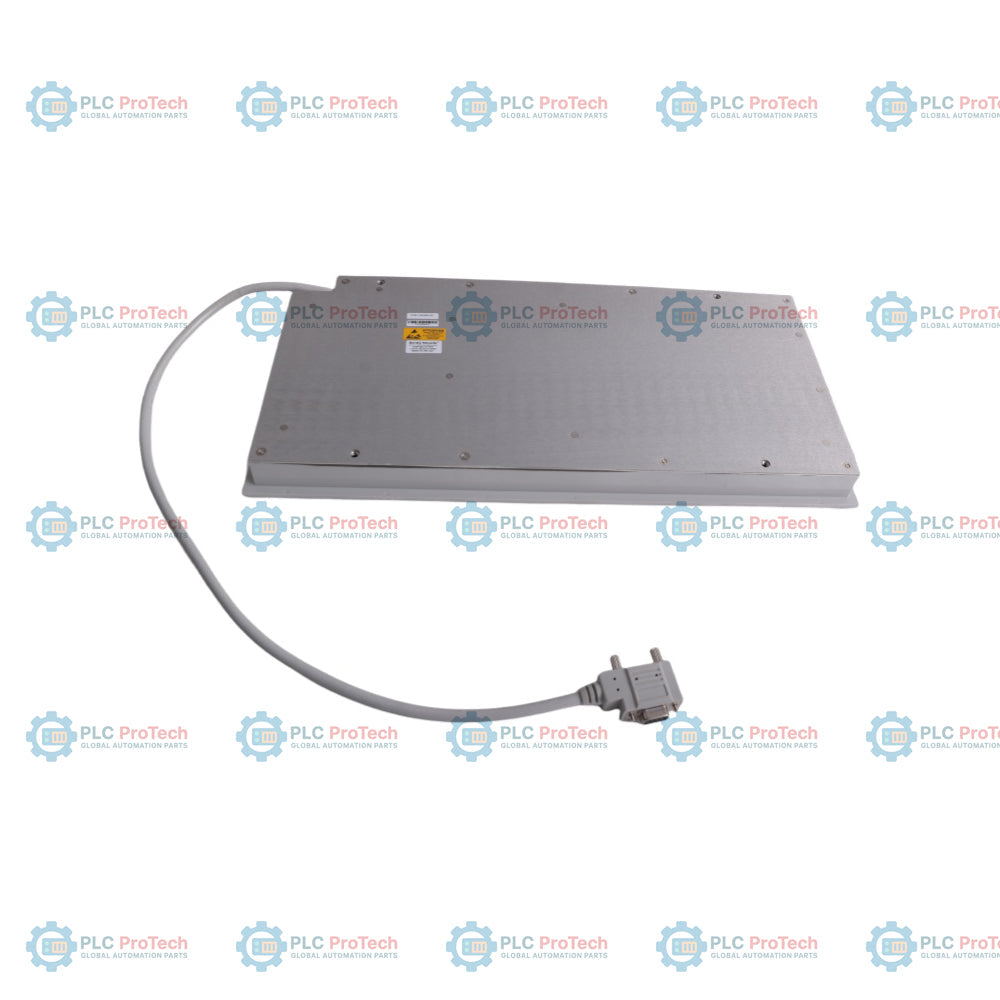

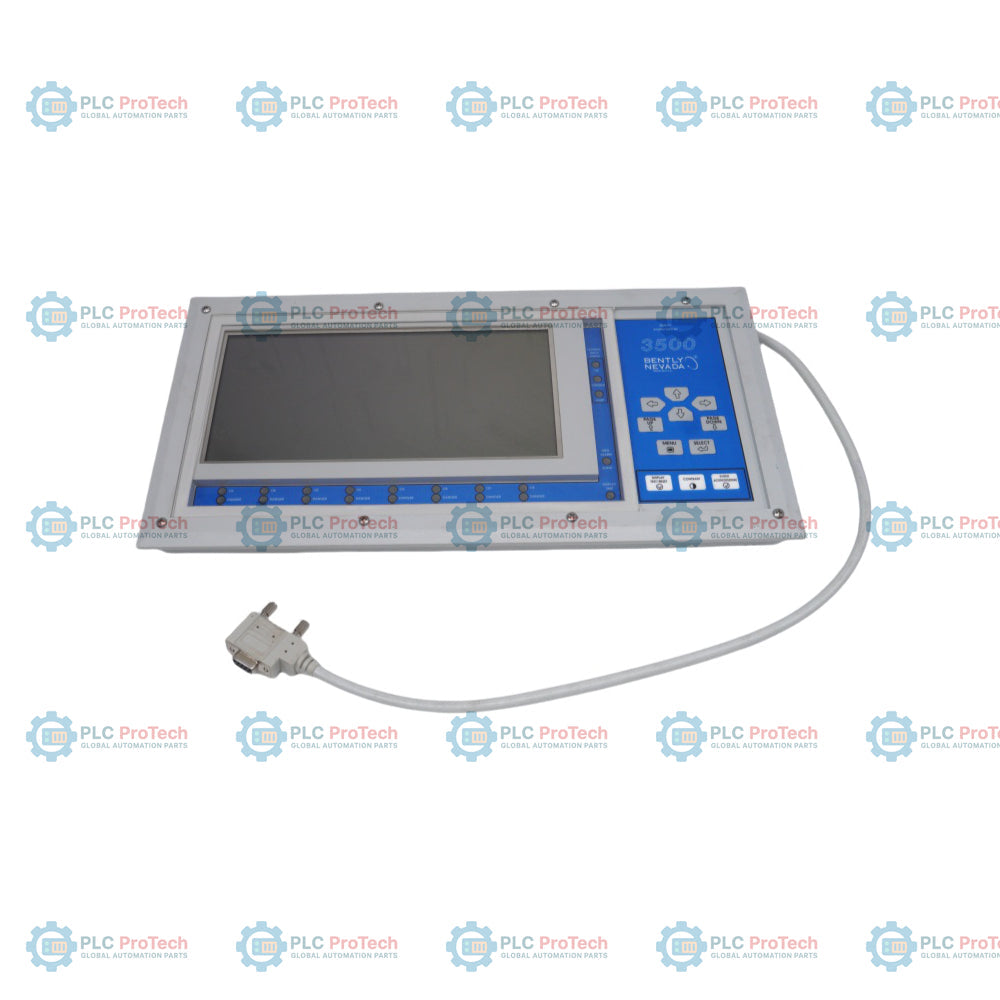

تُعد وحدة العرض Bently Nevada 135785-02 3500/93 واجهة عرض للمشغل بإضاءة خلفية، ومصممة للاستخدام مع نظام حماية الآلات ومراقبة الحالة 3500. وتوفر وحدة العرض تصورًا رسوميًا ونصيًا لمعلمات الآلات المراقبة وحالات الحامل ومعلومات حالة الإنذار.
تتصل وحدة العرض بوحدة واجهة العرض من خلال واجهة اتصالات RS422، وتدعم كلاً من بروتوكول Bently Nevada الخاص وبروتوكول Modbus استنادًا إلى الدليل المرجعي AEG PI-MBUS300 Rev. E.
تتضمن وحدة العرض عدة مؤشرات LED للحالة للإشارة إلى حالة الحامل وعرض حالة القنوات المراقبة. وتوفر مؤشرات الإنذار إشعارات مرئية لحالات التشغيل الجيدة والتنبيه والخطر ضمن نظام المراقبة.
تتضمن شاشة LCD ذات المصفوفة النقطية FSTN العاكسة النافذة إضاءة خلفية كهربائية ضوئية بيضاء لتحسين الرؤية في البيئات الصناعية ذات الإضاءة المحيطة المنخفضة. وتناسب الوحدة أنظمة مراقبة الآلات المثبتة في مرافق توليد الطاقة والنفط والغاز والبتروكيماويات ومرافق العمليات الصناعية.
| مواصفات العرض | |
| نوع LCD | مصفوفة نقطية FSTN عاكسة نافذة |
| دقة العرض | 640 × 200 نقطة |
| نوع الإضاءة الخلفية | إضاءة كهربائية ضوئية بيضاء |
| تنسيق العرض | رسومي ونصي |
| مواصفات مؤشرات LED | |
| مؤشر LED للحالة الجيدة للوحدة | يشير إلى أن وحدة العرض تعمل بشكل صحيح |
| مؤشر LED للحالة الجيدة للحامل | يشير إلى أن الحامل في حالة جيدة |
| مؤشر LED لتنبيه الحامل | يشير إلى وجود قناة واحدة على الأقل في حالة تنبيه |
| مؤشر LED لخطر الحامل | يشير إلى وجود قناة واحدة على الأقل في حالة خطر |
| مؤشر LED للحالة الجيدة (8) | يشير إلى أن القنوات المعروضة في حالة جيدة |
| مؤشر LED للتنبيه (8) | يشير إلى أن القنوات المعروضة في حالة تنبيه |
| مؤشر LED للخطر (8) | يشير إلى أن القنوات المعروضة في حالة خطر |
| مؤشر LED للإنذار الجديد | يشير إلى اكتشاف إنذار جديد منذ آخر إقرار |
| مواصفات الاتصال | |
| واجهة الأجهزة | RS422 |
| البروتوكولات المدعومة | بروتوكول Bently Nevada مملوك، بروتوكول Modbus |
| مرجع Modbus | AEG PI-MBUS300 Rev. E |
| معدل تحديث القناة | ثانية واحدة عادةً |
| المواصفات البيئية | |
| درجة حرارة التشغيل | -20 درجة مئوية إلى 65 درجة مئوية |
| درجة حرارة التخزين | -30 درجة مئوية إلى 80 درجة مئوية |
| الرطوبة | 95%، دون تكاثف |
| المواصفات الفيزيائية | |
| الأبعاد (الارتفاع × العرض × العمق) | 203.2 مم × 412.8 مم × 31.2 مم |
| الأبعاد (الارتفاع × العرض × العمق) | 2.1 كجم |
| الشركة المصنّعة | Bently Nevada |
| سلسلة المنتجات | 3500/93 |
| وظيفة طرف الموصل | |
| واجهة RS422 | الاتصال بين وحدة الشاشة ووحدة واجهة الشاشة |
ركّب وحدة الشاشة في لوحة صناعية نظيفة أو في موقع واجهة المشغل مع تهوية كافية.
حافظ على ممارسات التأريض المناسبة لأسلاك اتصال RS422 لتقليل التداخل الكهربائي.
مرر كابلات الاتصال بشكل منفصل عن أسلاك الطاقة عالية الجهد وكابلات المحركات.
تجنب التعرض المباشر للاهتزاز المفرط أو الرطوبة أو البيئات المسببة للتآكل أثناء التركيب.
تحقق من أبعاد فتحة اللوحة ومحاذاة التركيب قبل تثبيت وحدة الشاشة.
حافظ على إضاءة محيطة كافية عند الحاجة إلى تشغيل الشاشة العاكسة.
افحص استمرارية تدريع كابل الاتصال قبل بدء تشغيل النظام.
اترك مسافة كافية حول الشاشة لإتاحة الوصول إليها للصيانة وتوفير تدفق الهواء.
لأي نظام صُممت وحدة الشاشة هذه؟
صُممت الوحدة لأنظمة حماية الآلات Bently Nevada 3500.
ما نوع LCD المستخدم في الشاشة؟
تستخدم الشاشة مصفوفة نقطية LCD من نوع FSTN عاكسة ونافذة للضوء.
هل تتضمن الشاشة إضاءة خلفية؟
نعم. تتضمن الوحدة إضاءة خلفية بيضاء مضيئة كهربائيًا.
ما واجهة الاتصال المدعومة؟
تتصل الشاشة باستخدام واجهة RS422.
هل تدعم الوحدة اتصال Modbus؟
نعم. تدعم الشاشة بروتوكول Modbus استنادًا إلى AEG PI-MBUS300 Rev. E.
ما دقة الشاشة؟
تبلغ دقة شاشة LCD 640 × 200 نقطة.
ماذا يشير إليه مؤشر LED الخاص بتنبيه الحامل؟
يشير ذلك إلى أن قناة واحدة مُراقبة على الأقل في حالة التنبيه.
ماذا يشير إليه مؤشر LED الخاص بخطر الحامل؟
يشير ذلك إلى أن قناة واحدة مُراقبة على الأقل في حالة الخطر.
ما معدل تحديث القناة المعتاد؟
معدل التحديث المعتاد هو ثانية واحدة.
ما نطاق درجة حرارة التشغيل المدعوم؟
يتراوح نطاق التشغيل من -20 درجة مئوية إلى 65 درجة مئوية.
ما تصنيف الرطوبة؟
تدعم الوحدة رطوبة بنسبة 95% دون تكاثف.
هل يمكن للشاشة عرض المعلومات الرسومية؟
نعم. تدعم الشاشة التنسيقات الرسومية والنصية.
