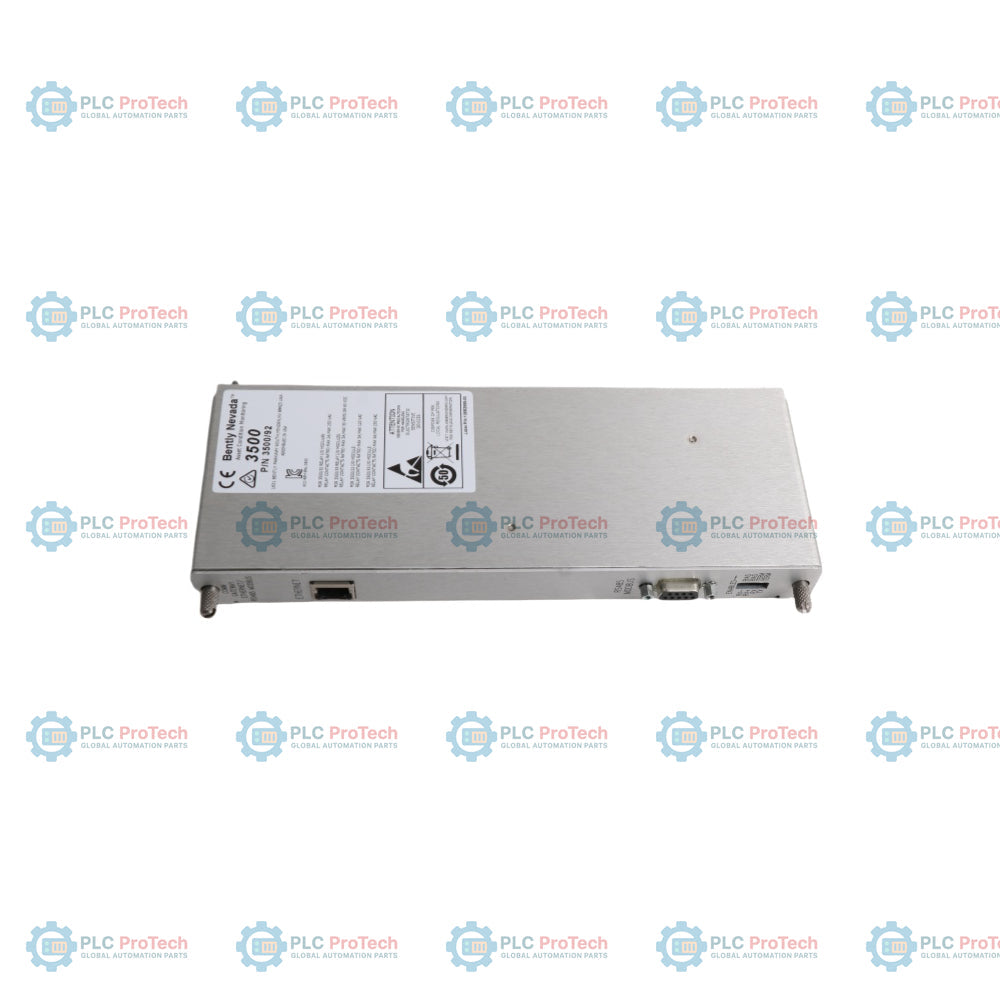

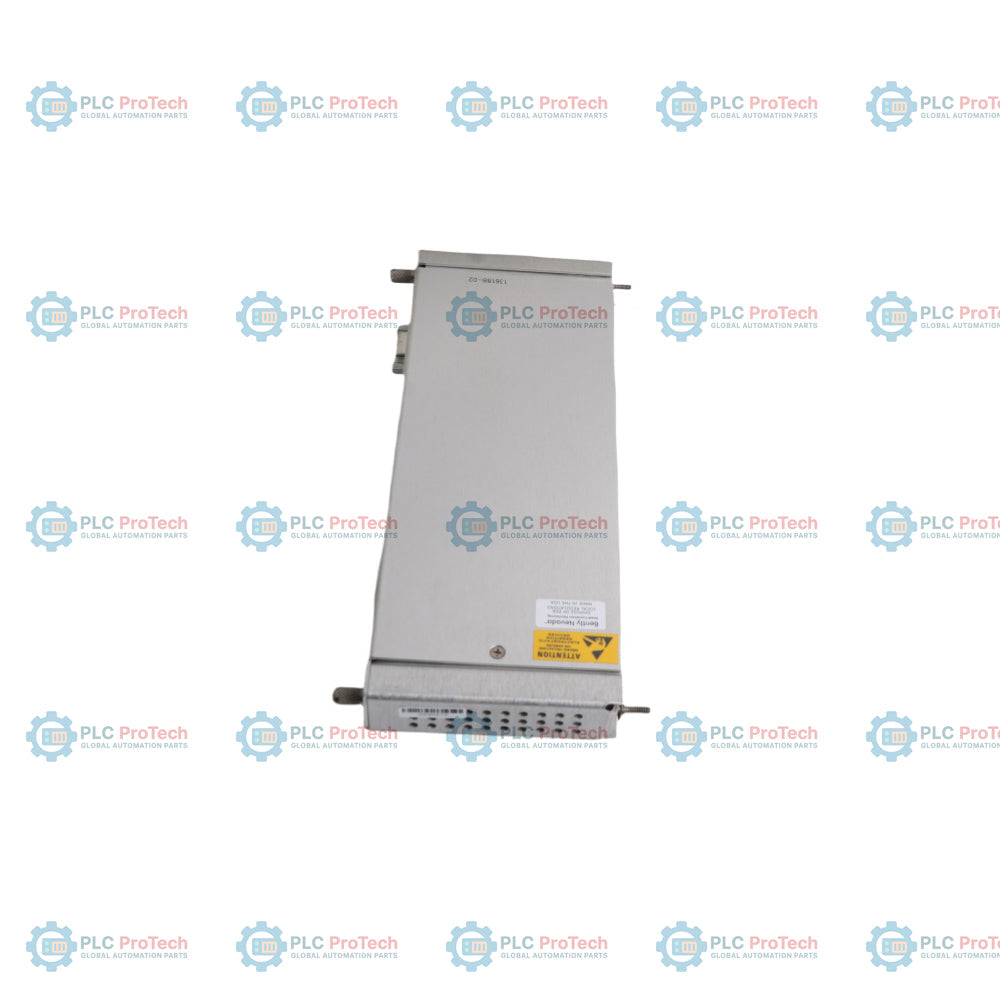

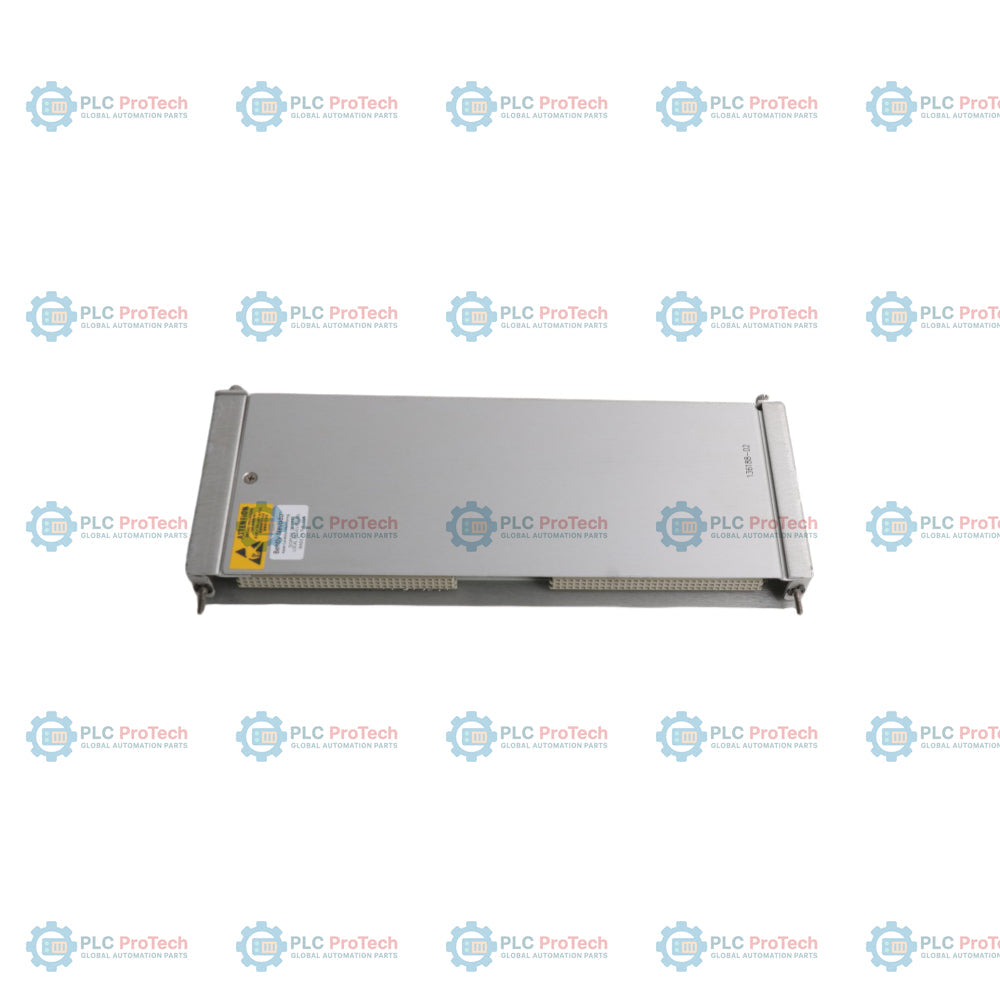

وحدة إدخال/إخراج Modbus عبر Ethernet/RS485 من Bently Nevada، طراز 136188-02، سلسلة 3500/92

SKU 136188-02

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 136188-02
Country of origin:الولايات المتحدة
نوع المنتج: وحدة إدخال/إخراج Modbus عبر Ethernet/RS485
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 440ج
Dimensions: 241 مم × 24.4 مم × 99.1 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

إن Bently Nevada 136188-02 عبارة عن وحدة إدخال/إخراج Modbus عبر إيثرنت/RS485 مصممة للاستخدام مع بوابة اتصالات 3500/92 في نظام حماية الآلات من سلسلة 3500. تُثبَّت في الفتحة الخلفية لحامل 3500، وتوفر واجهتي اتصال إيثرنت TCP/IP وتسلسلية RS485 لنقل القيم التي يراقبها الحامل وحالات الوحدات وحالات الإنذار الحالية إلى أنظمة التحكم في العمليات والأتمتة. تدعم هذه الوحدة بروتوكولات Modbus/TCP وModbus RTU التسلسلي وبروتوكولات Bently Nevada الخاصة، مما يتيح التكامل مع منصات DCS/PLC وكذلك برنامج تهيئة حامل 3500 وجمع البيانات. تتضمن حزمة الوحدة الاحتياطية هذه طقم ترقية البرنامج الثابت (126M4118-01).

الميزات

يوفر واجهات اتصال إيثرنت TCP/IP وتسلسلية RS485 لبوابة اتصالات 3500/92.
يدعم اتصالات Modbus/TCP وModbus RTU وبروتوكول مضيف Bently Nevada.
يتيح نقل القيم المقاسة والطوابع الزمنية وحالات الوحدات وحالات الإنذار عبر أنظمة أتمتة العمليات.
يتميز بوصلة RJ-45 لشبكات إيثرنت 10BASE-T.
يتضمن طقم ترقية البرنامج الثابت 126M4118-01.

التطبيقات

تكامل نظام حماية الآلات مع أنظمة التحكم الموزعة (DCS) ووحدات التحكم المنطقية القابلة للبرمجة (PLC).
مراقبة الآلات التوربينية والمعدات الدوارة في منشآت النفط والغاز وتوليد الطاقة والمعالجة الكيميائية.
تهيئة الحامل البعيد وجمع البيانات عبر برنامج تهيئة وجمع بيانات 3500.

معلومات الطلب

رقم الجزء	الوصف
3500/92-AA-BB-CC	بوابة اتصالات 3500/92
A: نوع وحدة الإدخال/الإخراج - 04	وحدة إدخال/إخراج Modbus عبر إيثرنت/RS485
قطع غيار: 136188-02	وحدة إدخال/إخراج Modbus عبر إيثرنت/RS485 (تتضمن طقم ترقية البرنامج الثابت 126M4118-01)
ملحق: 126M4118-01	طقم ترقية البرنامج الثابت

المواصفات الفنية

المعلمة	المواصفات
الشركة المصنّعة	Bently Nevada
رقم الجزء	136188-02
نوع الوحدة	وحدة إدخال/إخراج Modbus عبر إيثرنت/RS485
التوافق	بوابة اتصالات Bently Nevada 3500/92
واجهة إيثرنت	10Mbps، يتوافق مع إطار Ethernet TCP/IP وفقًا للمعيار IEEE802.3 وModbus/TCP
اتصال Ethernet	RJ-45 (بنمط مقبس الهاتف) لتوصيلات Ethernet ‏10BASE-T
الواجهة التسلسلية	RS485 Modbus
درجة حرارة التشغيل	-30 degC إلى +65 degC (-22 degF إلى +149 degF)
درجة حرارة التخزين	-40 degC إلى +85 degC (-40 degF إلى +185 degF)
الرطوبة	95%، دون تكاثف
أبعاد وحدة الإدخال/الإخراج (الارتفاع × العرض × العمق)	241 مم × 24.4 مم × 99.1 مم (9.50 بوصة × 0.96 بوصة × 3.90 بوصة)
وزن وحدة الإدخال/الإخراج	0.44 كجم (0.96 رطل)
متطلبات مساحة الحامل	فتحة خلفية واحدة كاملة الارتفاع

إرشادات التركيب

موضع الفتحة: ركّب وحدة إدخال/إخراج Modbus الخاصة بـ Ethernet/RS485 في فتحة خلفية كاملة الارتفاع مباشرة خلف الوحدة الرئيسية لبوابة الاتصالات 3500/92.
توصيلات Ethernet: استخدم كابلًا قياسيًا محميًا من الفئة 5 ‏10BASE-T مزودًا بموصلات RJ-45 للاتصال عبر Ethernet.
توصيلات الكابل التسلسلي: اتبع الإرشادات الصحيحة لاستقطاب RS485 وتأريض التدريع. يمكن أن يصل إجمالي أطوال كابلات RS485 إلى 4000 قدم (1220 مترًا).
ترقية البرنامج الثابت: احرص على تركيب مجموعة ترقية البرنامج الثابت المرفقة (126M4118-01) بشكل صحيح عند ترقية وحدات بوابة الاتصالات 3500/92 الأقدم لضمان توافق الأجهزة.

الامتثال والشهادات

EMC: توجيه الجماعة الأوروبية 2014/30/EU؛ EN 61000-6-2، EN 61000-6-4
السلامة الكهربائية: توجيه الجماعة الأوروبية 2014/35/EU؛ EN 61010-1
RoHS: توجيه الجماعة الأوروبية 2011/65/EU
FCC: يتوافق مع الجزء 15 من قواعد FCC
اعتمادات المناطق الخطرة:
- cNRTLus: الفئة I، المنطقة 2: AEx/Ex nA nC ic IIC T4 Gc؛ الفئة I، المنطقة 2: AEx/Ex ec nC ic IIC T4 Gc؛ الفئة I، القسم 2، المجموعات A وB وC وD؛ T4 عند Ta = -20 degC إلى +65 degC (-4 degF إلى +149 degF)
- ATEX/IECEx: Ex II 3 G، Ex nA nC ic IIC T4 Gc، Ex ec nC ic IIC T4 Gc، T4 عند Ta = -20 degC إلى +65 degC (-4 degF إلى +149 degF)
البحري: قواعد DNV GL للتصنيف؛ قواعد ABS لشروط التصنيف، الجزء 1

FAQ

ما الذي يتضمنهَتشتمل وحدة الإدخال/الإخراج الاحتياطية 136188-02؟

تتضمن الوحدة الاحتياطية 136188-02 وحدة إدخال/إخراج Ethernet/RS485 Modbus ومجموعة ترقية البرامج الثابتة (رقم الجزء 126M4118-01).

أين تُثبَّت وحدة 136188-02 في الرف 3500؟

تُثبَّت الوحدة في فتحة خلفية كاملة الارتفاع مباشرةً خلف الوحدة الرئيسية لبوابة الاتصالات 3500/92.

ما حدود درجات حرارة التشغيل الخاصة بالوحدة؟

يتراوح نطاق درجة حرارة التشغيل من -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +149 درجة فهرنهايت).

ما نوع الموصل المستخدم لواجهة Ethernet؟

تستخدم الوحدة موصلًا من طراز مقبس الهاتف RJ-45 لتوصيلات Ethernet من نوع 10BASE-T.
