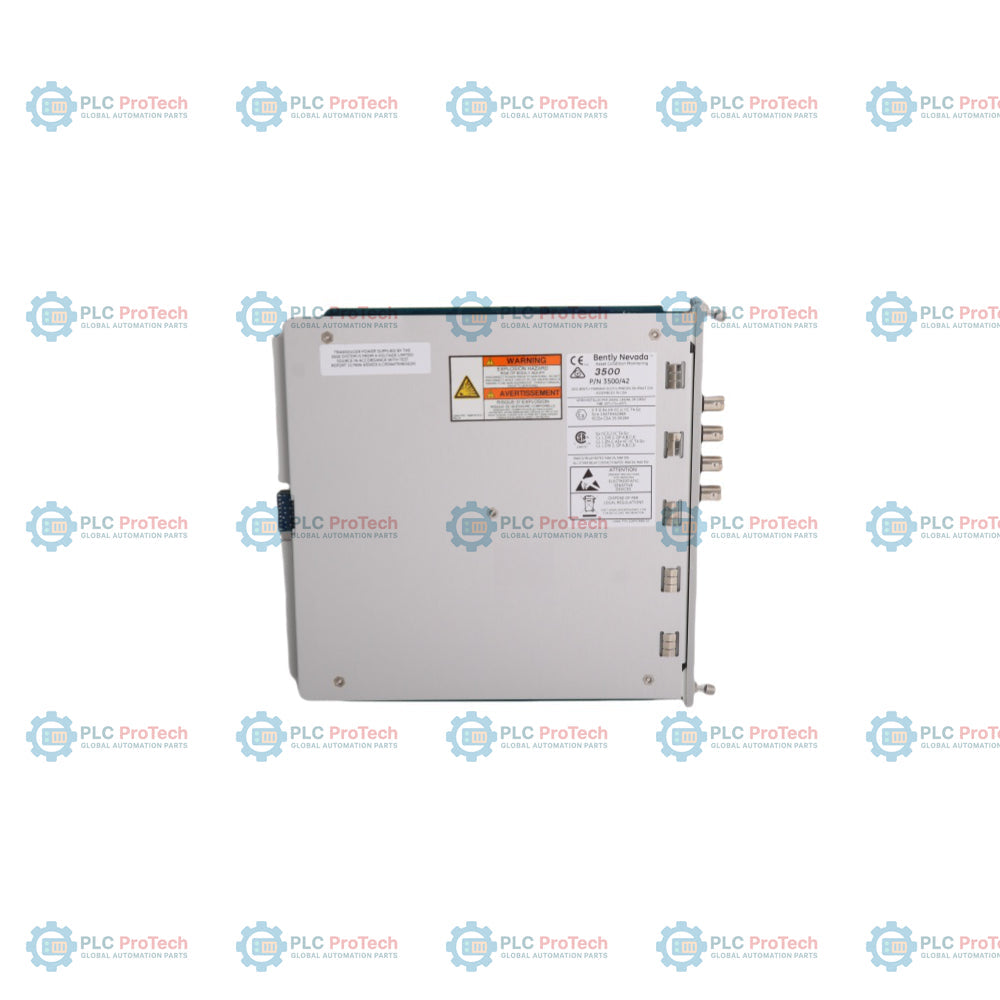

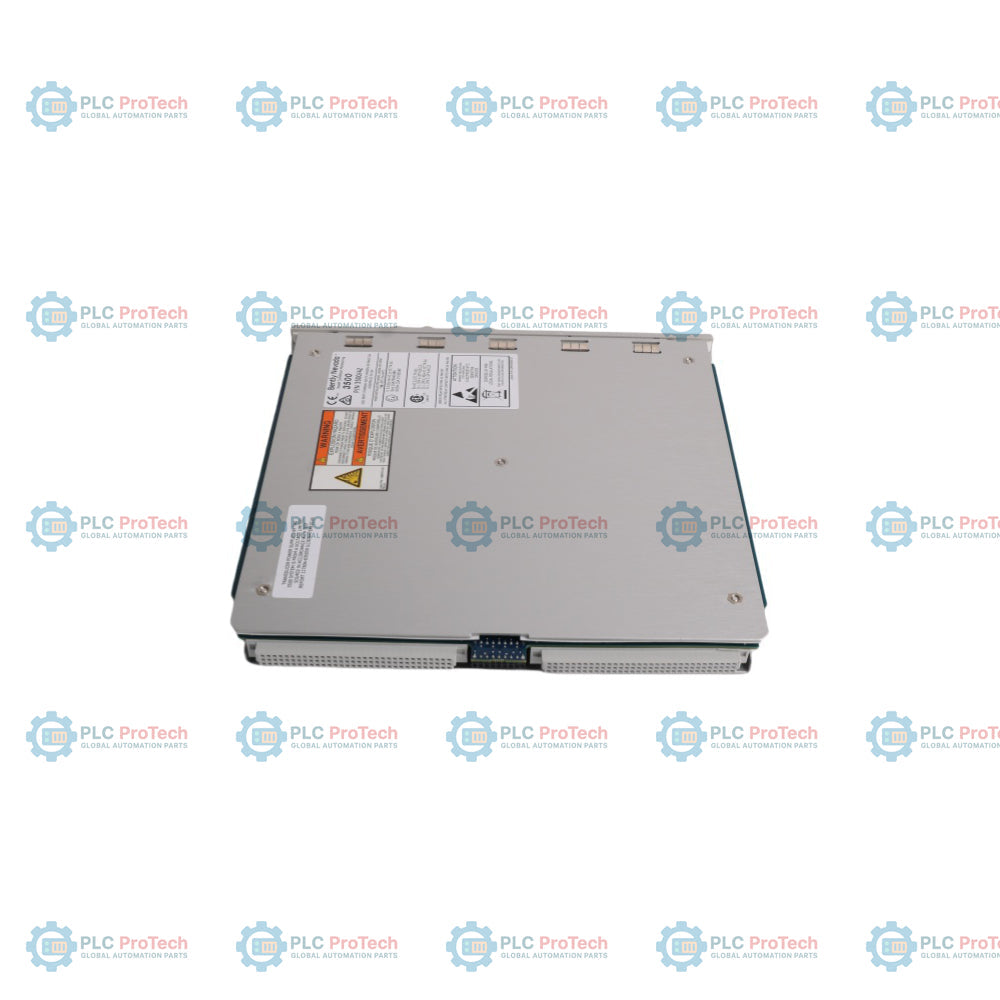

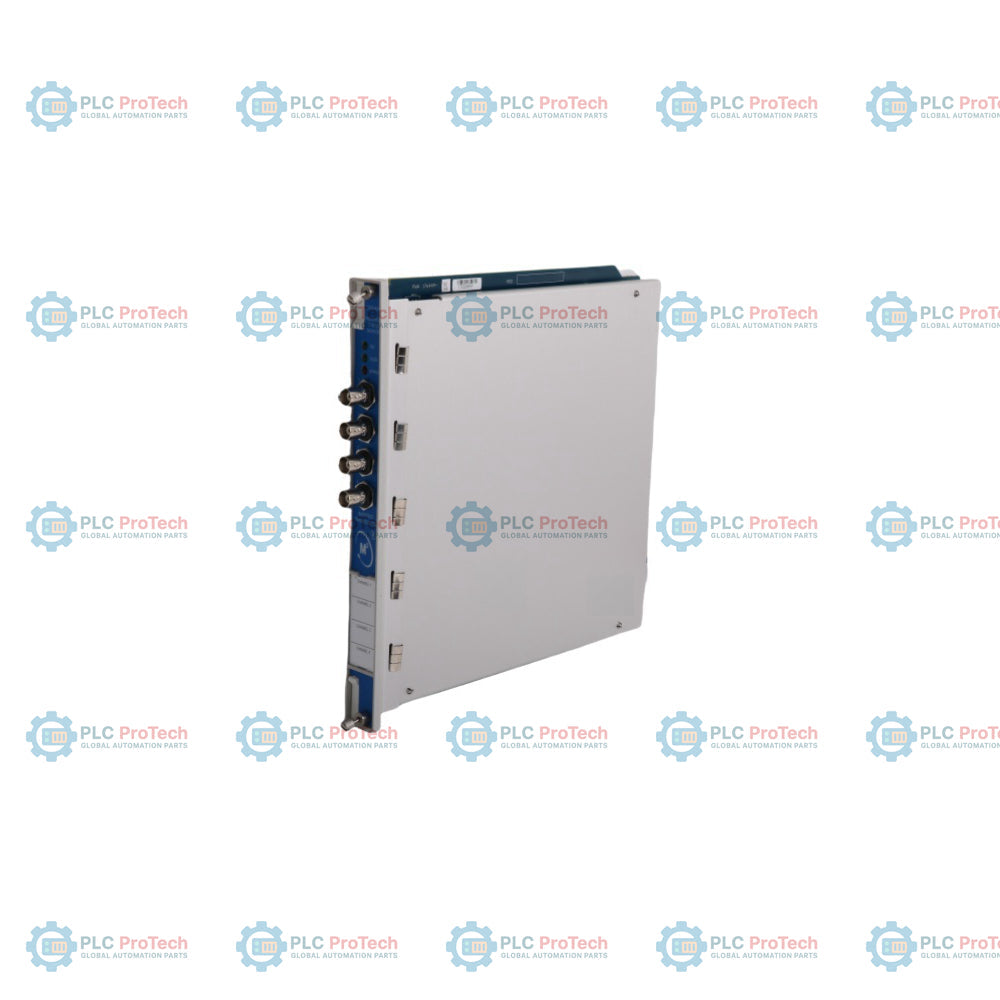

الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/42M 176449-02
Country of origin:الولايات المتحدة
نوع المنتج: جهاز مراقبة الزلازل والقرب
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 910ج
Dimensions: 241.3 مم × 24.4 مم × 241.8 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يُعد 176449-02 (3500/42M) مراقب اهتزاز رباعي القنوات عالي الأداء، صُمم خصيصًا لنظام حماية الآلات Bently Nevada 3500. وقد صُممت هذه الوحدة للأصول الحيوية في قطاعات توليد الطاقة والنفط والغاز والتصنيع الثقيل، وتقبل مدخلات من محولات القرب والسرعة والتسارع. ويتمثل دورها الأساسي في توفير حماية مستمرة للآلات من خلال مقارنة بيانات الاهتزاز المباشرة بنقاط ضبط الإنذار التي يحددها المستخدم. ومن خلال اكتشاف العلامات المبكرة لعدم محاذاة العمود أو تآكل المحامل أو عدم الاتزان، يتيح 176449-02 لفرق الصيانة تنفيذ تدخلات تنبؤية، مما يقضي بفعالية على الأعطال الكارثية للآلات ويقلل بدرجة كبيرة من فترات توقف المنشأة غير المجدولة.
يستفيد مراقب 3500/42M من بنية قنوات مزدوجة الأزواج، مما يتيح استراتيجيات مراقبة متعددة ضمن فتحة واحدة في الحامل.
برمجة القنوات: تُهيّأ القنوات في أزواج (1/2 و3/4)، مع دعم وظائف متزامنة. فعلى سبيل المثال، يمكن لزوج واحد مراقبة الاهتزاز الشعاعي، بينما يتتبع الزوج الثاني موضع الدفع أو التسارع.
توليد القيم الساكنة: تعمل الوحدة على تهيئة إشارات المحولات الخام وتحويلها إلى معلمات قابلة للاستخدام، مثل Direct وGap ومتجهَي 1X و2X وSmax واللامركزية.
منطق الترشيح: تتضمن الوحدة مرشحات أحادية القطب قابلة للبرمجة (من 4 هرتز إلى 4000 هرتز) ومرشحات رفض ذات Q ثابتة لـ "Not 1X" ولمراقبة المتجهات، مما يضمن تهيئة عالية الدقة للإشارة حتى في البيئات كثيرة الضوضاء.
المخارج المُخفَّضة: توفر الموصلات المحورية الموجودة على اللوحة الأمامية إشارات مخفَّضة محمية من قصر الدائرة لكل قناة، مما يتيح التوصيل المباشر بمحللات التردد الخارجية أو مسجلات البيانات دون مقاطعة حلقات الحماية.
| السمة | المواصفة |
| الطراز | 176449-02 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| استهلاك الطاقة | 7.7 واط، نموذجي |
| ممانعة الدخل | 10 كيلو أوم (الإدخال/الإخراج القياسي) |
| تغذية المحول | -24 VDC |
| خرج المسجل | من 4 إلى 20 mA (منفصل لكل قناة) |
| مقاومة الحمل | من 0 إلى 600 أوم |
| درجة حرارة التشغيل | من -30 إلى +65 درجة مئوية |
| الاستجابة الترددية | من 1 هرتز إلى 4000 هرتز (قابلة للبرمجة من قِبل المستخدم) |
| الأبعاد | 241.3 مم × 24.4 مم × 241.8 مم |
| الوزن | 0.91 كجم |
ماذا تعني مؤشرات LED الموجودة على اللوحة الأمامية بالنسبة إلى حالة النظام؟
يشير مؤشر OK إلى نجاح عمليات التشخيص الداخلية في 3500/42M. ويومض مؤشر TX/RX لتأكيد وجود اتصال تسلسلي نشط مع وحدة واجهة الحامل (RIM)، بينما يضيء مؤشر Bypass عندما يكون المراقب في وضع التجاوز، مما يدل على تعطيل منطق الإنذار.
هل يستطيع مراقب 3500/42M معالجة أنواع مختلفة من المحولات في الوقت نفسه؟
نعم، نظرًا إلى برمجة القنوات في أزواج، يمكنك مراقبة إشارات Proximitor على أحد الزوجين وإشارات الزلازل (السرعة/التسارع) على الزوج الآخر، شريطة أن تكون ضمن نطاق الإشارة المدعوم البالغ -24 VDC.
ماذا يحدث إذا تعرض خرج المسجل لقصر في الدائرة؟
لا تتأثر عملية المراقبة ومنطق الحماية إطلاقًا بالدوائر القصيرة في مخارج مسجل 4-20 mA. وتتضمن الوحدة إدارة داخلية لامتثال الجهد للحفاظ على سلامة الإشارة ضمن نطاق الحمل الخاص بها.
التدريع والتأريض: يجب دائمًا إنهاء تدريع كابلات الإشارة عند أطراف تأريض وحدة الإدخال/الإخراج في نظام 3500. لا تؤرض التدريع عند الطرفين أبدًا، لأن ذلك يؤدي إلى إنشاء حلقات تأريض قد تشوش إشارات الاهتزاز الحساسة.
معايرة جهد الفجوة: في تطبيقات مجسات القرب، تحقق من القيمة الساكنة "Gap" أثناء التركيب. وتأكد من ضبط فجوة المجس ضمن النطاق الخطي للمحول (عادةً -10 VDC للمجسات القياسية مقاس 8 مم) لمنع قص الإشارة والحفاظ على دقة عتبات الإنذار.
سلامة التوصيلات: تأكد من ألا تتجاوز مقاومة الحمل لمخارج مسجل 4-20 mA قيمة 600 أوم. سيؤدي تجاوز هذا الحد إلى تشبع الإشارة، مما يتسبب في تقارير غير دقيقة إلى نظام DCS أو PLC.
الإدارة الحرارية: عند استخدام المراقب في تهيئات الحوامل عالية الكثافة بالقرب من حد 65 درجة مئوية، احرص على توفير تهوية مناسبة للخزانة. قد يؤدي التشغيل المستمر عند درجات الحرارة القصوى إلى تدهور دقة خرج 4-20 mA (من 0.25% عند درجة حرارة الغرفة إلى 0.7% عند حدود درجة الحرارة).
