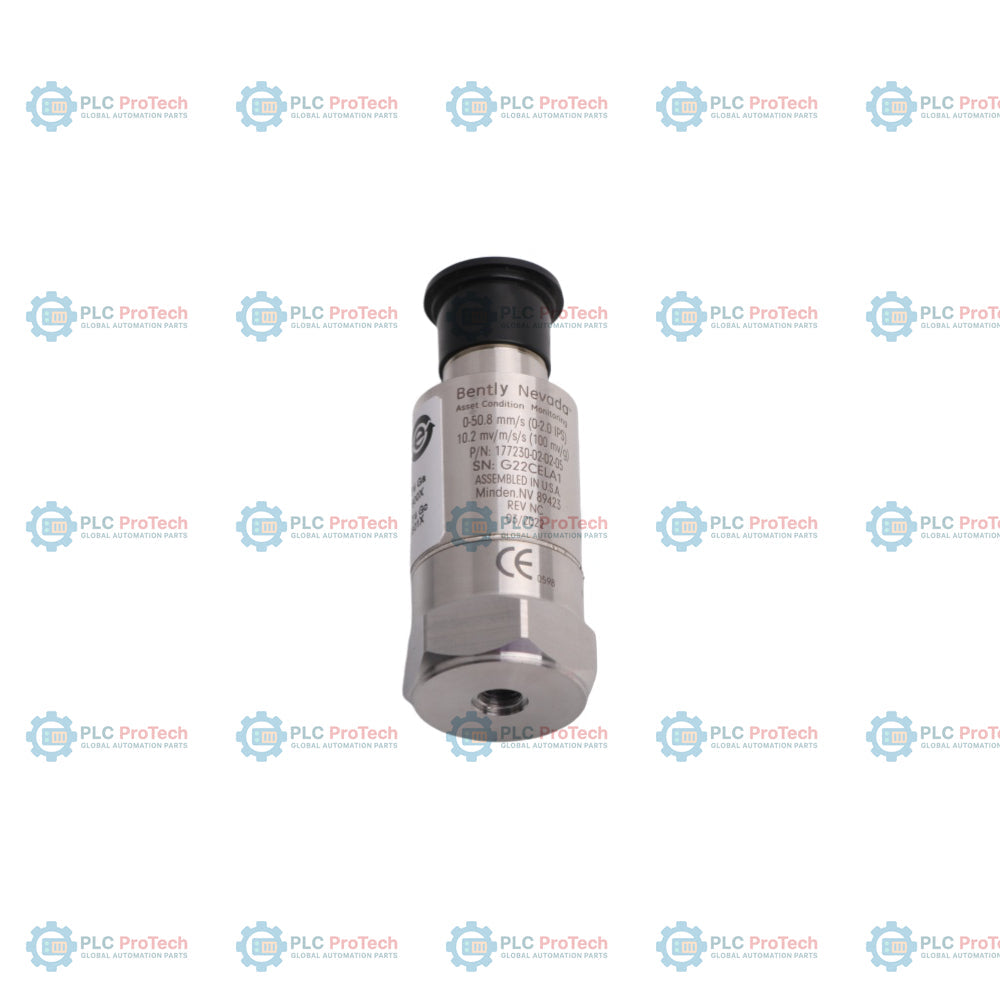

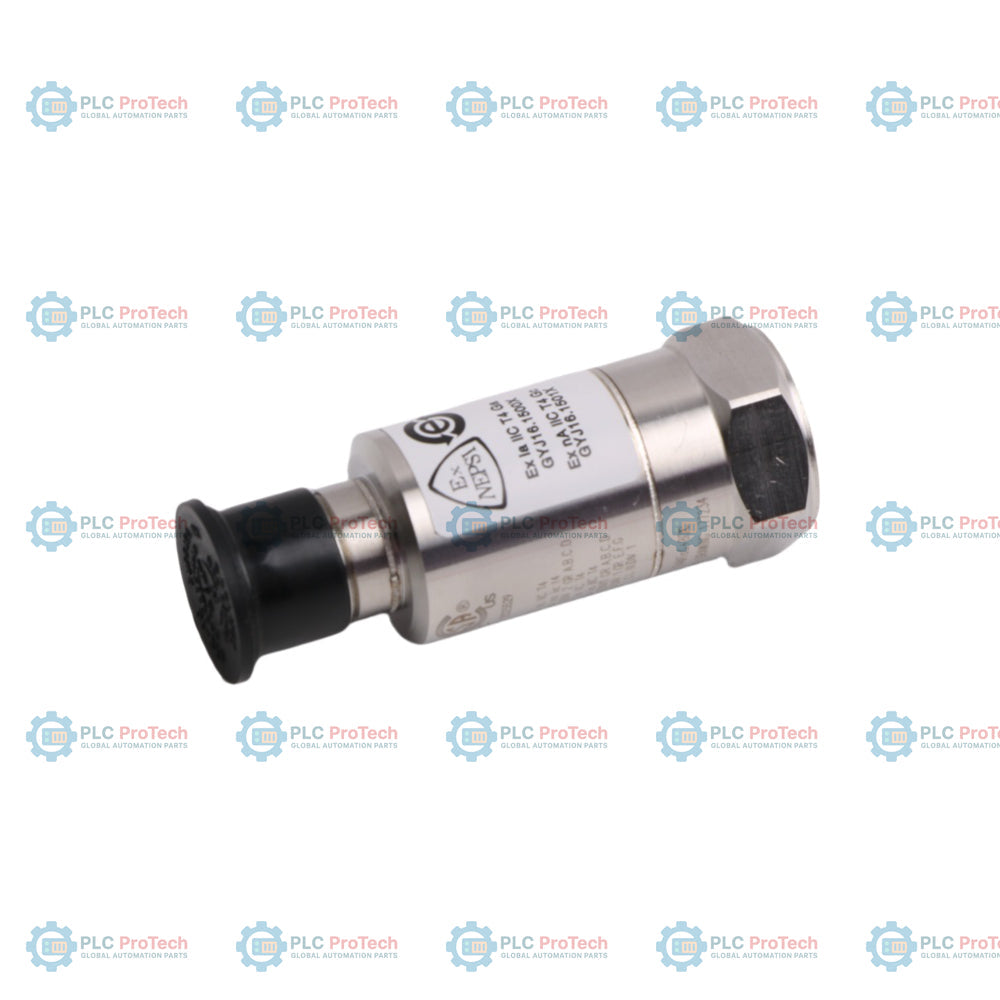

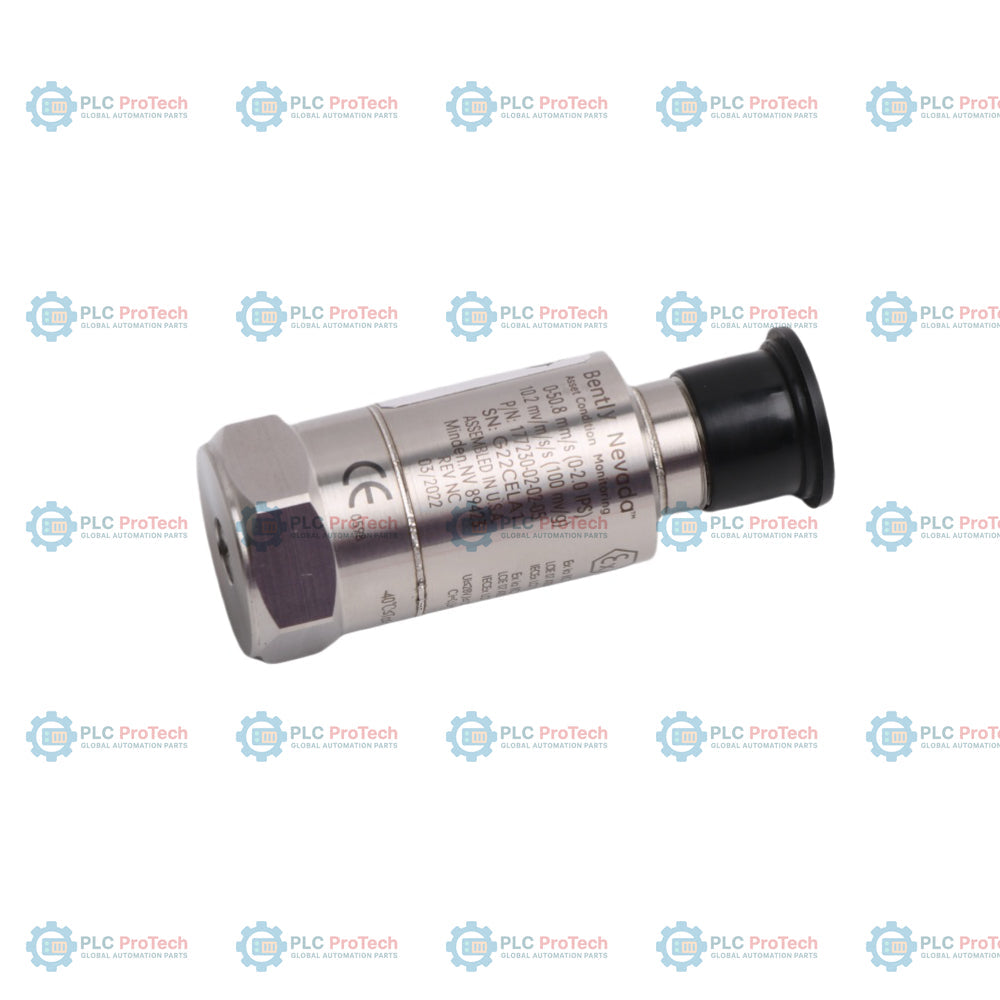

إن Bently Nevada 177230-02-02-05 عبارة عن مرسل زلازل يعمل بالطاقة عبر الحلقة، ومصمم للمراقبة المستمرة للاهتزاز الكلي للآلات. وهو يدمج عنصر استشعار خزفيًا كهروضغطيًا يعمل بالقص مع دوائر تهيئة إشارة داخلية لمعالجة اهتزاز سطح الآلة وتحويله إلى تنسيقَي خرج متميزين: حلقة تيار أساسية من 4 إلى 20 mA تتناسب مع اهتزاز السرعة، وإشارة جهد ثانوية غير مُخزَّنة للتسارع الديناميكي.
بفضل تهيئته بمعايير أداء محددة، يتميز مرسل الزلازل Bently Nevada 177230-02-02-05 بنطاق قياس سرعة بالحجم الكامل من 0 إلى 50.8 مم/ثانية (0 إلى 2.0 بوصة/ثانية). تعمل حلقة التيار الأساسية ضمن نطاق تمرير ترددي من 3 هرتز إلى 1 كيلوهرتز (180 إلى 60 kcps) عند الذروة، ما يوفر كشفًا موثوقًا للعيوب الدورانية منخفضة إلى متوسطة التردد. وتوفر الإشارة الديناميكية الثانوية بيانات تسارع خامًا بحساسية تبلغ 10.2 mV/m/s² (100 mV/g) ±20% ضمن نطاق ترددي أوسع من 2.5 هرتز إلى 10 كيلوهرتز لإجراء تحليلات تشخيصية مفصلة.
تحمل الوحدة 05 خيار اعتماد من الجهات المختصة، يصدق على ملاءمته للاستخدام في المناطق الخطرة مع اعتمادات متعددة في أمريكا الشمالية وأوروبا، بما في ذلك تصنيفات CSA/cNRTLus للفئة I، القسمين 1 و2، وتصنيفات ATEX/IECEx للمناطق 0/1/2. ويُركّب في حاوية محكمة الإغلاق من الفولاذ المقاوم للصدأ 316L، مزودة بموصل كهربائي علوي MIL-C-5015 ذي 3 دبابيس، ويتصل مباشرة بوحدات التحكم المنطقية القابلة للبرمجة (PLCs) وأنظمة التحكم الموزعة (DCS) ومنصات التحكم الإشرافي وتجميع البيانات (SCADA).
| رمز الخيار | الوصف |
|---|---|
| 177230 | الطراز الأساسي للمرسل الزلزالي |
| A: نطاق القياس | 02 = من 0 إلى 50.8 مم/ثانية (من 0 إلى 2.0 بوصة/ثانية) |
| B: التردد | 02 = من 3 هرتز إلى 1 كيلوهرتز (من 180 إلى 60 كيلو دورة/ثانية) كحد أقصى |
| C: الاعتمادات | 05 = اعتمادات متعددة (CSA/NRTL/C، ATEX/IECEx) |
| المعلمة | المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| رقم الجزء | 177230-02-02-05 |
| نوع المنتج | مرسل زلزالي |
| نوع عنصر الاستشعار | سيراميكي / قصّي |
| مادة الهيكل | فولاذ مقاوم للصدأ 316L |
| الموصل الكهربائي | موصل MIL-C-5015 ثلاثي السنون، فولاذ مقاوم للصدأ 316L |
| الوزن | 131 جم (4.62 أونصة) نموذجيًا |
| الارتفاع | 66.0 مم (2.60 بوصة) |
| القطر | 25.4 مم (1.00 بوصة) |
| وزن الشحن | 1.0 كجم (تقديري) |
| المعلمة | المواصفة |
|---|---|
| خرج الحلقة الرئيسية (الطرف A بالمرجع إلى الطرف B) | حلقة تيار من 4 إلى 20 مللي أمبير، اهتزاز السرعة |
| جهد الإثارة | من 12 إلى 30 فولت تيار مستمر (التيار محدود إلى 40 مللي أمبير) |
| زمن الاستقرار | أقل من 15 ثانية للوصول إلى قيمة ضمن 2% من القيمة النهائية |
| حساسية الخرج الديناميكي (الطرف C بالمرجع إلى الطرف B) | 10.2 مللي فولت/م/ث² (100 مللي فولت/ج) ±20% |
| تنسيق الخرج الديناميكي | الجهد، اهتزاز التسارع، غير مخزّن مؤقتًا |
| جهد انحياز الخرج الديناميكي | 2.5 فولت ±0.1 فولت |
| النطاق الديناميكي الكامل | 147 م/ث² (15 ج) كحد أقصى |
| العزل الكهربائي | أكبر من 10^8 أوم |
| جهد انهيار العزل | 600 فولت جذر متوسط مربع مع تيار تسرب أقل من 1 مللي أمبير |
| المعلمة | المواصفة |
|---|---|
| نطاق قياس السرعة | من 0 إلى 50.8 مم/ثانية (من 0 إلى 2.0 بوصة/ثانية) |
| استجابة تردد الحلقة الرئيسية | من 3 هرتز إلى 1 كيلوهرتز (من 180 إلى 60 كيلو دورة/ثانية) ±10% |
| خطية الحلقة الرئيسية | ±1% |
| استجابة تردد الخرج الديناميكي | من 2.5 هرتز إلى 10 كيلوهرتز (من 150 دورة/دقيقة إلى 600 كيلو دورة/ثانية) ±10% |
| تردد الرنين بعد التركيب | أكبر من 12 كيلوهرتز |
| الحساسية المستعرضة | أقل من 5% من الحساسية |
| المعلمة | المواصفة |
|---|---|
| نطاق درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| الرطوبة النسبية | حتى 100% دون غمر |
| إحكام المستشعر | محكم الإغلاق |
| تحمل الصدمات | اختبار سقوط بحد أقصى 9,810 م/ث² (1,000 ج) |
| حساسية المجال المغناطيسي (السرعة) | أقل من 20 ميكرومتر/ثانية/غاوس (790 ميكروبوصة/ثانية/غاوس) كحد أقصى |
| حساسية المجال المغناطيسي (التسارع) | أقل من 14.7 مم/ث²/غاوس (150 ميكروغرام/غاوس) كحد أقصى |
| طرف الموصل | وصف الإشارة |
|---|---|
| الطرف A | حلقة موجبة 4-20 mA (طاقة الحلقة من 12 إلى 30 فولت تيار مستمر) |
| الطرف B | حلقة سالبة 4-20 mA / إرجاع مشترك للإشارة الديناميكية |
| الطرف C | خرج الإشارة الديناميكية (جهد تسارع غير مُخزّن مؤقتًا، مرجعه الطرف B) |
احتياط توصيل الأسلاك: يتطلب الطرف السالب للإشارة الديناميكية (الطرف B) عزلًا كاملًا عن التأريض. إذا تم تأريض الطرف B عن طريق الخطأ، فستحدث قِصرة في حلقة 4 إلى 20 mA، مما يؤدي إلى خرج تيار صفري.
| الشهادة / المعيار | النطاق والتصنيف |
|---|---|
| FCC | متوافق مع الجزء 15 من قواعد FCC |
| EMC | التوجيه الأوروبي 2014/30/EU |
| RoHS | التوجيه الأوروبي 2011/65/EU |
| بحري | قواعد DNV للتصنيف (السفن، الزوارق عالية السرعة والخفيفة، معايير المنشآت البحرية) |
| cNRTLus |
Ex nL IIC T4؛ AEx nA IIC T4 (الفئة I، القسم 2، المجموعات A وB وC وD) Ex ia IIC T4؛ AEx ia IIC T4 (الفئة I، القسم 1، المجموعات A وB وC وD؛ الفئة II، القسم 1، المجموعات E وF وG؛ الفئة III، القسم 1) |
| ATEX / IECEx |
II 1G Ex ia IIC T4 Ga (المنطقة 0/1) II 3G Ex nA IIC T4 Gc (المنطقة 2) درجة حرارة التشغيل: Ta = من -40 إلى +80 درجة مئوية |
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 177230-02-02-05
Country of origin:الولايات المتحدة
نوع المنتج: جهاز إرسال زلزالي
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 131ج
Dimensions: 25.4 مم × 25.4 مم × 66.0 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
