• Bently Nevada 21000-16-05-40-049-04-02
  • Bently Nevada 21000-16-05-40-049-04-02
  • Bently Nevada 21000-16-05-40-049-04-02
1 3

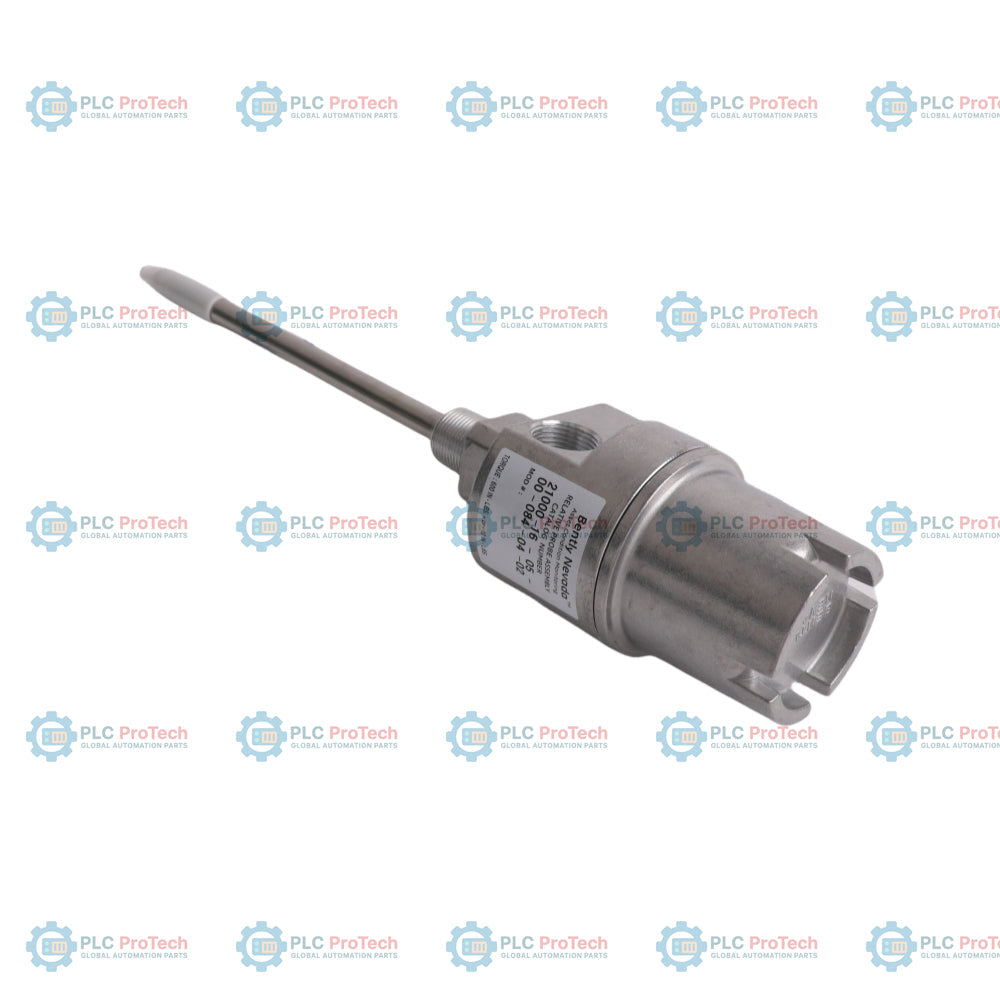

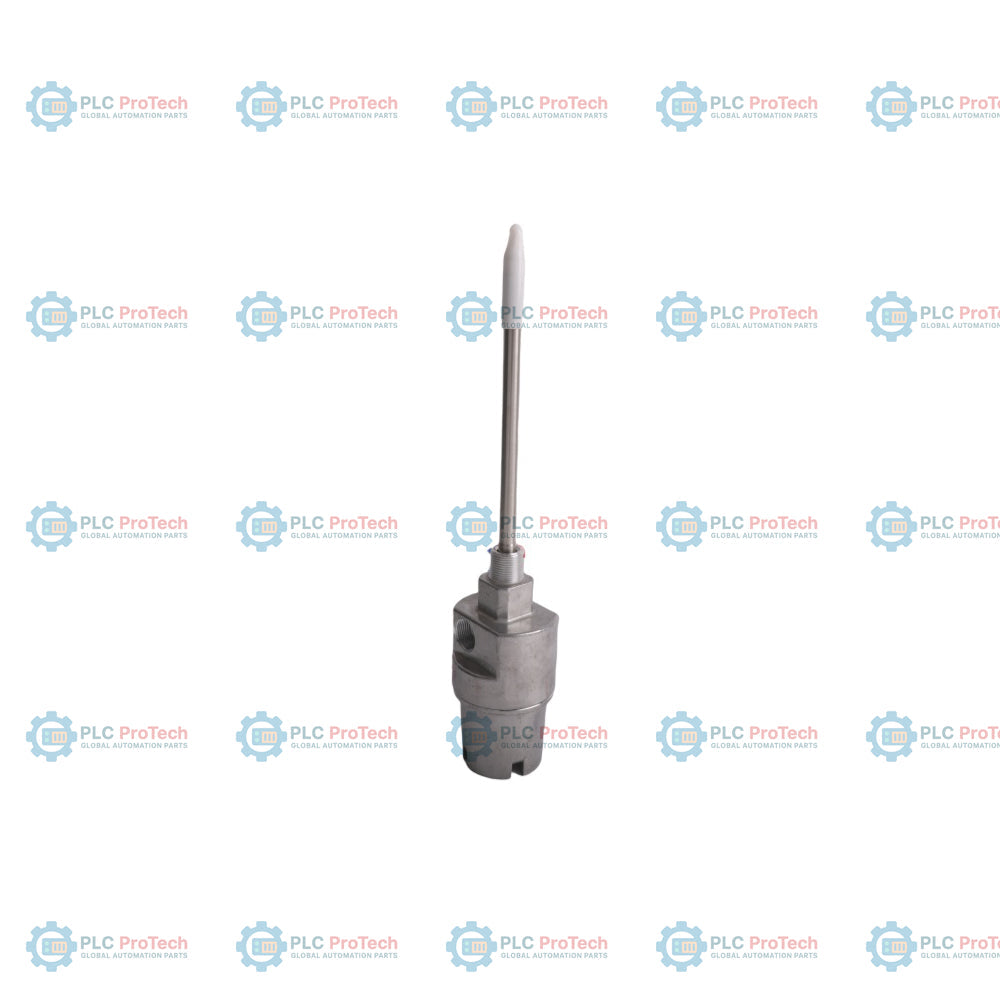

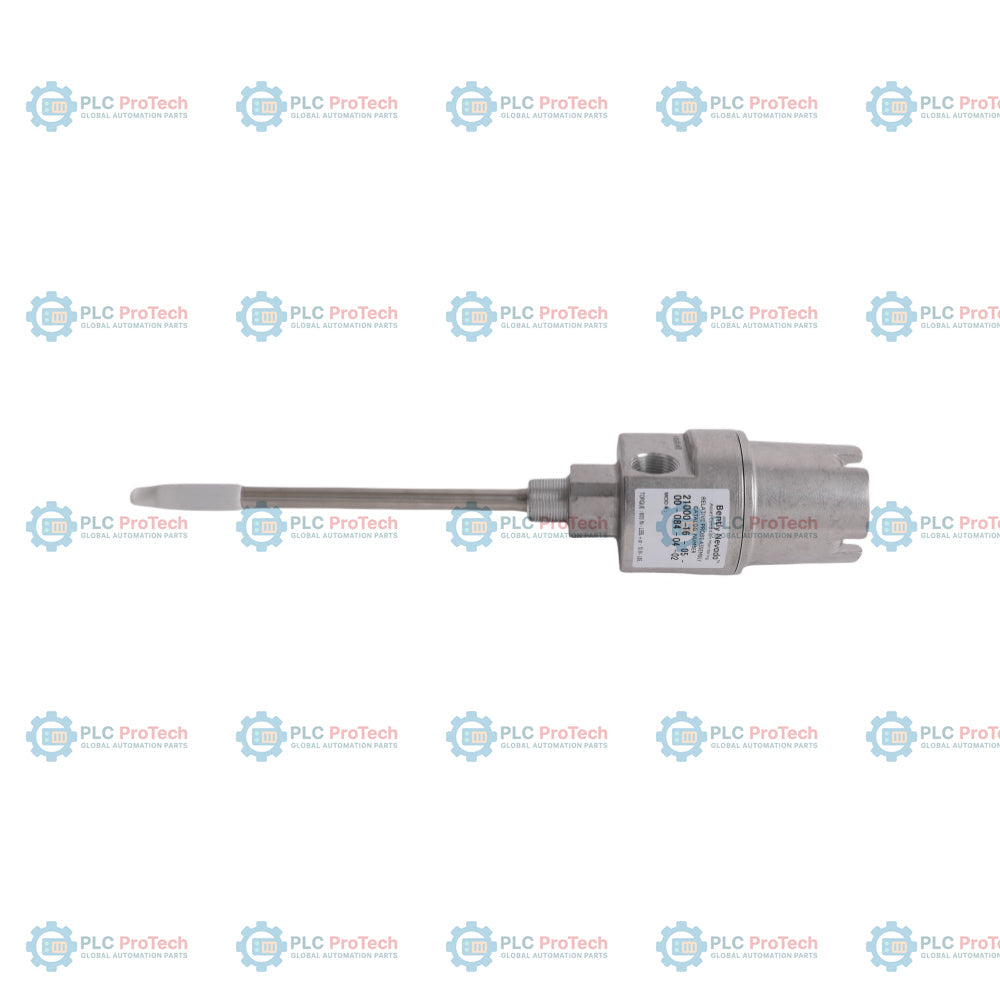

تجميعات غلاف مجسات القرب بنتلي نيفادا 21000-16-05-40-049-04-02

تجميعات غلاف مجسات القرب بنتلي نيفادا 21000-16-05-40-049-04-02

تبقى فقط 3 عنصر/عناصر في المخزون

  • الشركة المصنعة: Bently Nevada

  • رقم المنتج: 21000-16-05-40-049-04-02

  • Country of origin:الولايات المتحدة

  • نوع المنتج: تجميعات غلاف مجسات القرب

  • Barcode: 8537101190

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 1100ج

  • Dimensions: 8.5 سم × 8.5 سم × 30.5 سم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

الوصف

تُعد مجموعة تجميع غلاف مسبار القرب 21000-16-05-40-049-04-02 متينة ومصممة لمراقبة الاهتزاز والموقع في الآلات الصناعية. تحتوي هذه التكوينات الخاصة على مسبار قرب 3300 XL بقياس 8 مم (الخيار 16) مع كابل مسبار بطول 0.5 متر (الخيار 05)، مدمج في مجموعة تجميع غلاف مع محول مسافة 4.0 بوصة (الخيار 40) واختراق مسبار بطول 4.9 بوصة (الخيار 049). تم تجهيز المجموعة بسدادة 3/4-14 NPT (الخيار 04) وتستخدم خيط تركيب قياسي 3/4-14 NPT (الخيار 02) للتركيب. تحمي هذه المجموعة الغلافية المسبار واتصال كابله مع تسهيل ضبط الفجوة بدقة، مما يضمن تشغيلًا موثوقًا في البيئات الصعبة. تم تصميم سلسلة 21000 لتلبية معايير API 670، مما يوفر غلافًا آمنًا ومقاومًا للعوامل الجوية للمكونات الحاسمة للاستشعار. يسمح التصميم بضبط موضع المسبار من خلال محول المسافة، مما يوفر مرونة أثناء التشغيل وإدارة الأصول على المدى الطويل.

الميزات

  • مسبار قرب مدمج 3300 XL بقياس 8 مم لقياسات دقيقة للإزاحة والاهتزاز
  • محول مسافة بطول 4.0 بوصة (الخيار 40) يوفر المسافة اللازمة ونطاق التعديل
  • اختراق مسبار بطول 4.9 بوصة (الخيار 049) لتوفير المسافة المطلوبة للتطبيق المحدد
  • واجهة خيط تركيب قياسية 3/4-14 NPT
  • سدادة واحدة 3/4-14 NPT مرفقة لختم المنفذ
  • هيكل من الألمنيوم مع غلاف من الفولاذ المقاوم للصدأ
  • متوافق مع أنظمة المراقبة Bently Nevada 3300 XL

التطبيقات

  • حماية الآلات الحرجة (التوربينات، الضواغط، المضخات، المراوح)
  • قياس اهتزاز العمود والموقع المحوري
  • التطبيقات التي تتطلب غلاف مستشعر متوافق مع معيار API 670
  • البيئات الصناعية التي تتطلب حماية المسبار والموصل

معلومات الطلب

رقم القطعة القابل للطلب 21000-16-05-40-049-04-02 مجموعة تجميع غلاف مسبار القرب
أ - المسبار 16 مسبار 3300 XL بقياس 8 مم
ب - طول كابل المسبار 05 0.5 م (20 بوصة)
ج - محول المسافة 40 4.0 بوصة (102 مم)
د - اختراق المسبار 049 4.9 بوصة (124 مم)
هـ - التركيبات 04 سدادة واحدة 3/4-14 NPT فقط
و - خيط التركيب 02 3/4-14 NPT

المواصفات الفنية

الشركة المصنعة Bently Nevada / Baker Hughes
رقم الموديل 21000-16-05-40-049-04-02
نوع المسبار 3300 XL 8 مم
طول كابل المسبار 0.5 متر (20 بوصة)
مادة الغلاف هيكل من الألمنيوم، غلاف من الفولاذ المقاوم للصدأ 304
خيط التركيب 3/4-14 NPT
نطاق درجة الحرارة -51 درجة مئوية إلى +177 درجة مئوية (-60 فهرنهايت إلى +351 فهرنهايت)
الوزن 1.1 كجم (2.4 رطل) نموذجي

إرشادات التركيب

  • تحقق من أن موقع التركيب يسمح باختراق المسبار المطلوب وطول محول المسافة.
  • تأكد من أن خيوط غلاف الآلة تتطابق مع مواصفات 3/4-14 NPT لهذه المجموعة.
  • استخدم مادة مانعة للتسرب مناسبة على خيوط NPT للحفاظ على سلامة بيئة الغلاف.
  • لأطوال اختراق المسبار التي تزيد عن 300 مم (12 بوصة)، يلزم دعم غلاف مساعد لتقليل الاهتزاز.
  • تأكد من توجيه كابل المسبار وحمايته بشكل صحيح داخل نظام القناة/الغلاف.
  • أثناء التركيب، تجنب شد التركيبات بشكل مفرط لمنع تلف غلاف الفولاذ المقاوم للصدأ أو أختام الكابل.

الامتثال والشهادات

  • متوافق مع توجيه RoHS 2011/65/EU
  • مصمم للامتثال لمعيار API 670 لأغلفة مسبار القرب المركبة خارجيًا
Loading product navigation…
Key Features:
#Proximity Probe Housing

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

تجميعات غلاف مجسات القرب بنتلي نيفادا 21000-16-05-40-049-04-02

Download Open in new tab

What does the 4.9 inch probe penetration (Option 049) signify in this part number?
The 049 option indicates a probe penetration length of 4.9 inches, measured from the mounting thread interface to the probe tip.

Is this housing assembly explosion-proof?
The standard 21000 housing is not rated as explosion-proof. For explosion-proof applications, Bently Nevada offers the CA21000 series housing.

What is the material composition of this 21000 housing assembly?
This assembly features an aluminum housing body combined with a 304 stainless steel sleeve for durability.

Can I use this housing for 3300 XL 11mm probes?
No, this specific part number (21000-16...) is configured for the 3300 XL 8mm probe. Different option codes are required for 11mm probe configurations.
