بنتلي نيفادا 24701-28-05-XX-028-04-XX مجموعة تجميع غلاف مسبار تقارب MOD 323933-00-02

نظرة عامة على المنتج

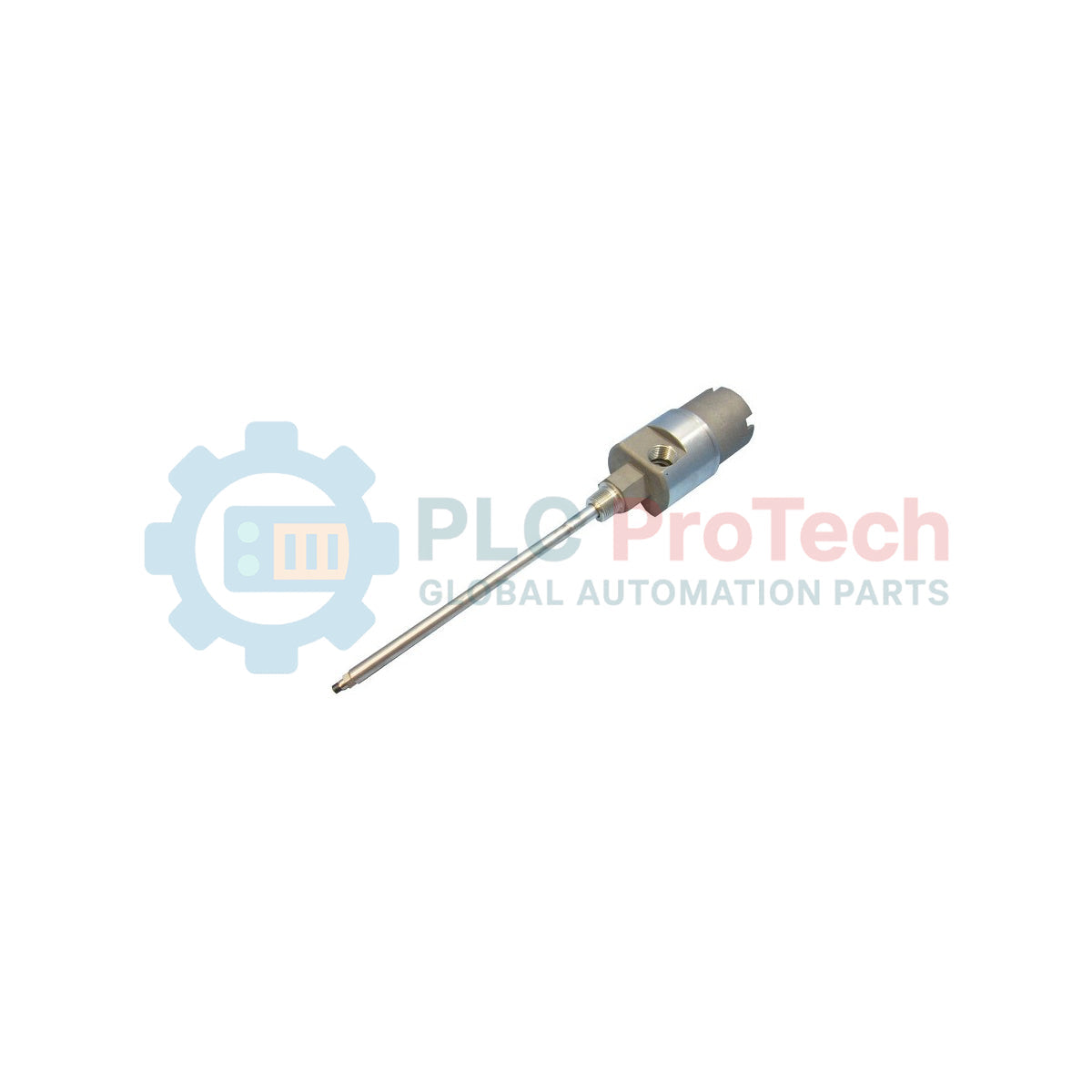

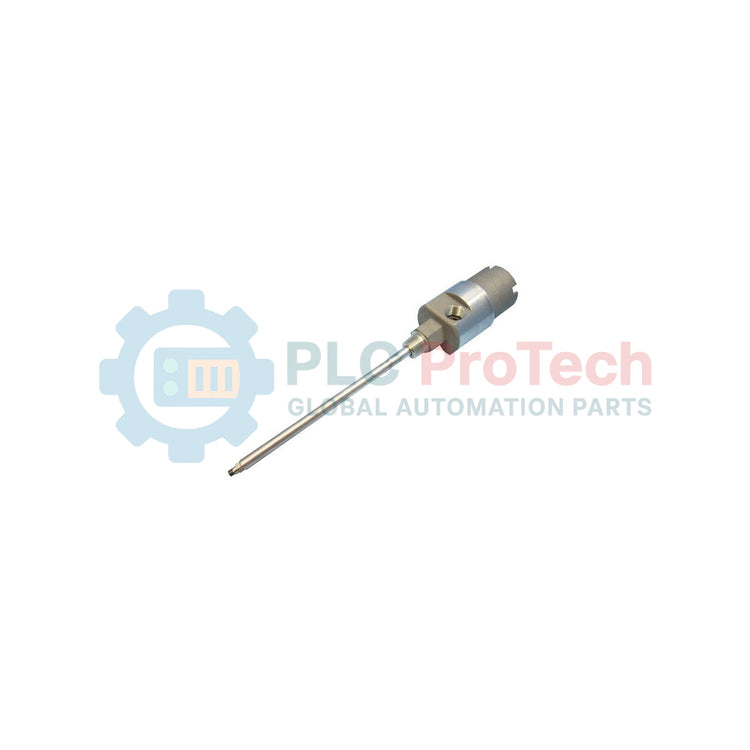

تُعد مجموعة غلاف مجس القرب بنتلي نيفادا 24701-28-05-XX-028-04-XX MOD 323933-00-02 تجميعًا متخصصًا مصممًا للتثبيت الداخلي ضمن أنظمة مراقبة الاهتزاز من سلسلة 3300 XL. يسهل هذا التجميع التثبيت الآمن والحماية البيئية لمجس قرب بقطر 8 مم من خلال غلاف الماكينة.

مصنوع من جسم من الفولاذ المقاوم للصدأ 303 وغلاف من الفولاذ المقاوم للصدأ 304، تم تصميم الغلاف لتحمل زيوت التشحيم عالية الضغط والأجواء المسببة للتآكل الشائعة في توربينات البخار، والضواغط الطردية، وعلب التروس الصناعية. يتضمن هذا التكوين المحدد مجس 3300 XL بقطر 8 مم مع موافقات متعددة للمناطق الخطرة، وكابل متكامل بطول 0.5 متر، وعمق اختراق مجس 2.8 بوصة. يشير اللاحقة "MOD" إلى تعديل مخصص من المصنع (323933-00-02) مصمم لتلبية متطلبات هندسية محددة من الشركة المصنعة الأصلية أو المستخدم النهائي، مما يضمن محاذاة دقيقة مع الفتحات الداخلية للماكينة.

تكوين الأجهزة

معلومات الطلب

تم تكوين هذا التجميع وفقًا لأكواد الخيارات القياسية لبنتلي نيفادا. يجب على قسم الشراء التحقق من جميع مقاطع اللاحقة لضمان التوافق الميكانيكي.

دليل الهندسة والتركيب

اختراق المجس وضبط الفجوة الهوائية:

يجب التحقق من عمق الاختراق البالغ 2.8 بوصة مقابل سمك غلاف الماكينة والمسافة المطلوبة من العمود. ضبط الفجوة الهوائية بدقة أمر حاسم للنطاق الخطي لنظام 3300 XL. استخدم مقياس فولتية معاير لضبط جهد الفجوة (عادة -10.0 فولت مستمر لفجوة متوسطة النطاق) قبل الشد النهائي.

الختم وسلامة الضغط:

تم تصميم هيكل 24701 للحفاظ على الختم ضد ضغط داخل الماكينة. تأكد من معالجة خيوط NPT بمادة مانعة للتسرب صناعية مناسبة (مثل Loctite 567 أو ما يعادلها) لمنع تسرب الزيت. تجنب شد المسبار داخل الغلاف بشكل مفرط، لأن ذلك قد يتلف طرف المسبار أو الخيوط الداخلية.

حماية الكابل:

جزء الكابل بطول 0.5 متر عرضة للتلف الميكانيكي أثناء التركيب. يجب تثبيت جميع الأسلاك الداخلية باستخدام مشابك من الفولاذ المقاوم للصدأ لمنع اهتزاز الكابل أو إجهاده الناتج عن اهتزاز الماكينة. استخدم قناة مرنة للجزء الخارجي من مسار الكابل إلى حساس Proximitor.

احتياطات الاستبدال:

عند استبدال هيكل موجود، تأكد من أن مواصفات MOD 323933-00-02 تطابق التركيب الأصلي. قد تفتقر وحدات 24701 القياسية إلى الفتحات الداخلية أو تعديلات الخيوط الخاصة الموجودة في هذا الإصدار MOD، مما قد يؤدي إلى تداخل ميكانيكي أو فشل في الختم.

الأسئلة الشائعة لحل المشكلات

س: هل يمكن استخدام مسبار 3300 XL القياسي كبديل داخل هذا الهيكل؟

ج: بينما يقبل الهيكل مجسات 8 مم، المسبار المحدد في هذا التجميع (خيار -28) يتضمن عدة موافقات وموصل متخصص. دائمًا طابق رقم جزء المسبار الموجود على بطاقة الكابل لضمان التوافق الكهربائي مع Proximitor.

س: كيف أتعرف على التعديل المحدد في MOD 323933-00-02؟

ج: أرقام MOD هي سجلات داخلية للمصنع. عادةً ما تتضمن هذه التعديلات أطوال أكمام غير قياسية، أو دقة خيوط متخصصة، أو معالجات مواد فريدة. راجع دليل OEM الأصلي للآلة أو ورقة بيانات Bently Nevada لهذا الرمز MOD.

س: ما أهمية قابس 3/4-14 NPT؟

ج: الخيار -04 يوفر قابسًا واحدًا لفتحات القنوات غير المستخدمة في رأس الهيكل. تأكد من تثبيته وشده للحفاظ على تصنيف IP/NEMA للتجميع.

س: هل هذا الهيكل مناسب للخدمة في درجات الحرارة العالية؟

ج: الهيكل المصنوع من الفولاذ المقاوم للصدأ مصمم لتحمل درجات الحرارة العالية، لكن الحد الأقصى يخضع لمواصفات مسبار 3300 XL. بشكل عام، المسبار مصمم لتحمل حتى 177 درجة مئوية (350 درجة فهرنهايت).
