الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/61E 285694-02
Country of origin:الولايات المتحدة
نوع المنتج: مراقب درجة الحرارة
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1230ج
Dimensions: 228 مم (8.97 بوصة) × 50 مم (1.98 بوصة) × 289 مم (11.39 بوصة)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

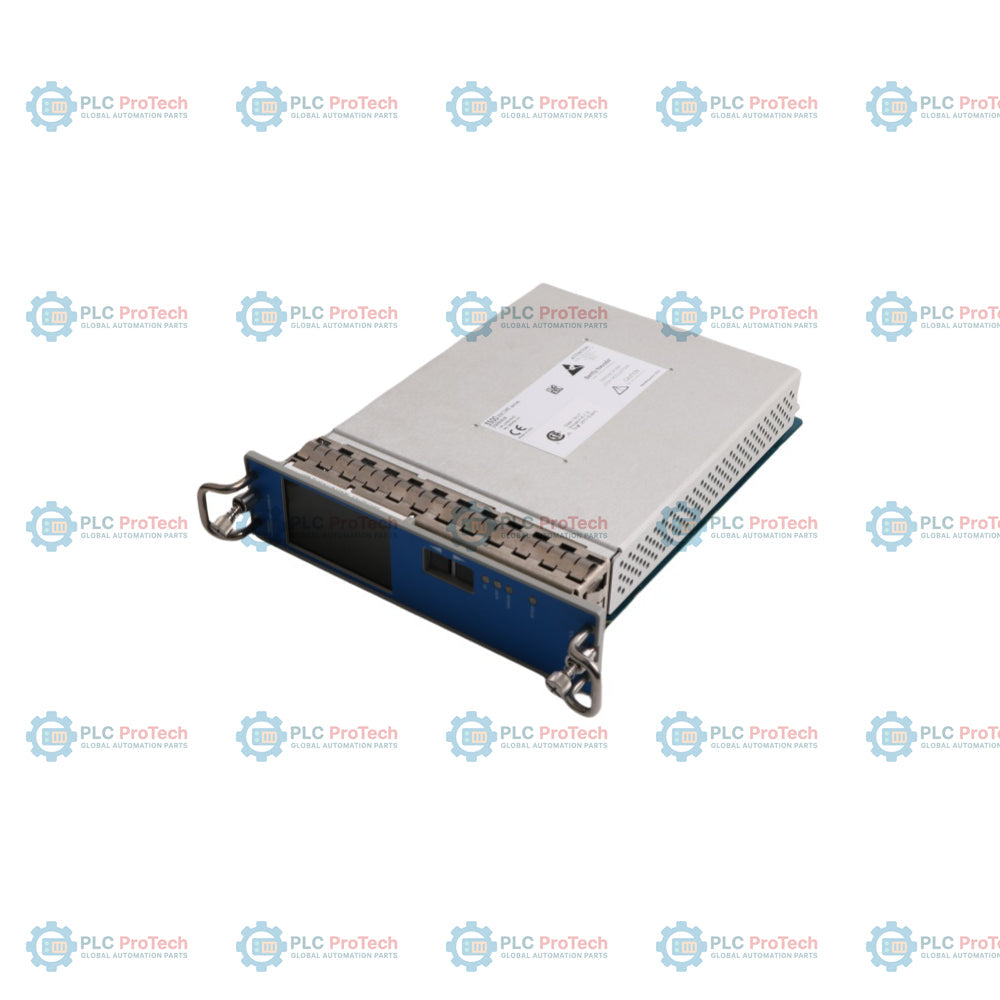

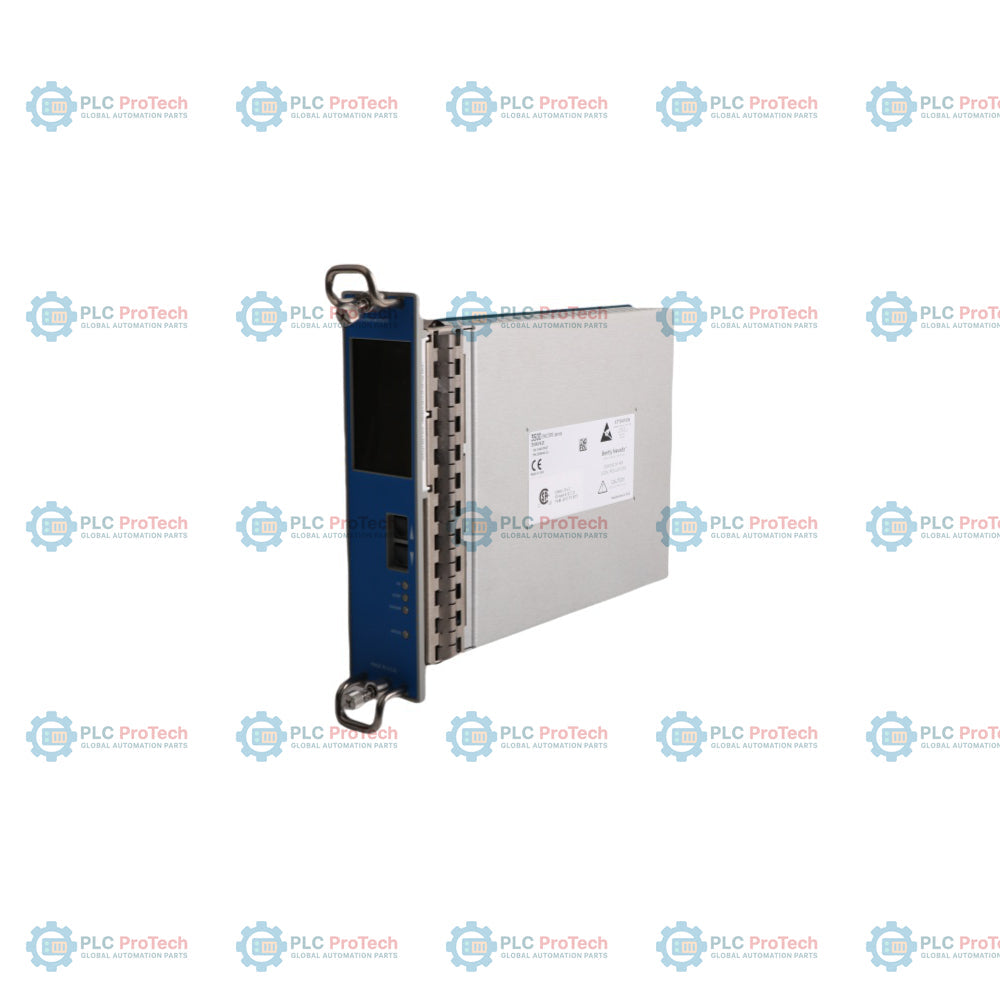

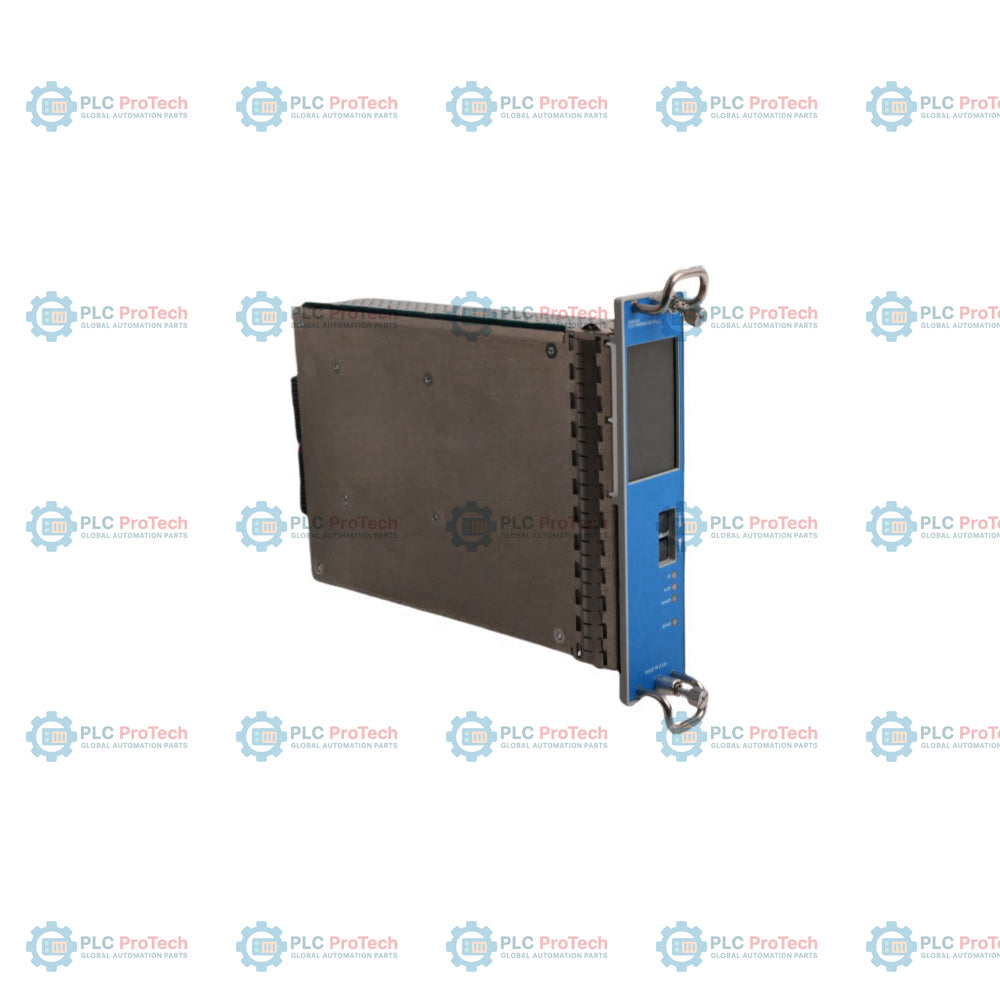

إن 285694-02 (3500/61E) هو وحدة عالية الدقة لمراقبة درجة الحرارة بست قنوات، صُممت لنظام حماية المعدات Bently Nevada 3500 ENCORE. تُستخدم الوحدة بشكل أساسي في التوربينات الغازية الشاقة، والتوربينات البخارية، والضواغط الكبيرة ضمن قطاعي توليد الطاقة والنفط والغاز، وتوفر حماية بالغة الأهمية لملفات المحركات ودرجات حرارة المحامل. ومن خلال معالجة إشارات كاشف درجة الحرارة بالمقاومة (RTD) باستمرار ومقارنتها بنقاط ضبط التنبيه والخطر القابلة للبرمجة من قِبل المستخدم، تضمن 285694-02 اكتشاف الارتفاعات الحرارية قبل حدوث عطل ميكانيكي كارثي. كما أن قدرتها على التكامل مع ترقيات حوامل 3300 القديمة وحوامل نظام ENCORE الحديثة تجعلها حلاً متعدد الاستخدامات لتقليل فترة توقف المصنع وإطالة دورة حياة الأصول الدوارة.
تم تكوين 285694-02 كجهاز مراقبة RTD غير معزول، ومحسّن للاستشعار الحراري عالي الكثافة حيث تكون الحساسات البلاتينية ثلاثية الأسلاك أو رباعية الأسلاك هي المعيار.
تعدد استخدامات الحساسات: يدعم حساسات RTD البلاتينية بقدرة 100 أوم (ألفا = 0.00385 أو 0.00392)، وحساسات النيكل بقدرة 120 أوم، وحساسات النحاس بقدرة 10 أوم. ويُعد RTD البلاتيني (0.00385) المعيار الصناعي العالمي الموصى به لتحقيق أعلى دقة.
قابلية تكيّف النظام: في وضع «ترقية الحامل»، يتصل بوحدات الإدخال/الإخراج ومرحلات سلسلة 3300 الحالية. وفي وضع «نظام ENCORE»، يستخدم وحدات مرحلات قابلة لبرمجة المنطق لتشغيل الإنذارات.
سلامة الإشارة: يوفر مصدر تيار مخصصاً بقيمة 913 ميكروأمبير لكل محول؛ مصدر واحد للتوصيل رباعي الأسلاك ومصدران للتوصيل ثلاثي الأسلاك، بما يضمن قياساً مستقراً للمقاومة عبر مسارات الكابلات الطويلة.
الرؤية التشغيلية: مزود بمصابيح LED على اللوحة الأمامية لحالات «سليم» و«تنبيه» و«خطر» و«تجاوز»، مما يوفر تغذية راجعة تشخيصية محلية فورية لفنيي الصيانة.
| السمة | المواصفة |
| الطراز | 285694-02 (3500/61E) |
| العلامة التجارية | Bently Nevada |
| نوع الإدخال | RTD بست قنوات (كاشف درجة الحرارة بالمقاومة) |
| توافق RTD | بلاتين 100 أوم، نيكل 120 أوم، نحاس 10 أوم |
| استهلاك الطاقة | 5.6 واط اسمي (خيار RTD) |
| خرج المسجل | من 4 إلى 20 ملي أمبير (منفصل لكل قناة) |
| الدقة التمييزية | 1 درجة مئوية أو 1 درجة فهرنهايت |
| الدقة (البلاتين) | ±1 درجة مئوية كحد أقصى (النطاق محدود إلى 150 درجة مئوية) |
| درجة حرارة التشغيل | من -20 درجة مئوية إلى +65 درجة مئوية |
| ممانعة الإدخال | أكبر من 3 ميغاأوم لكل سلك |
| مطابقة الجهد | نطاق من 0 إلى +12 فولت تيار مستمر عبر الحمل (من 0 إلى 600 أوم) |
كيف يتعامل 3500/61E مع تركيبات «ترقية الحامل» مقارنة بتركيبات «النظام الكامل»؟
في ترقية الحامل، يحل 3500/61E محل جهاز المراقبة 3300/30 أو 3300/35 مع استخدام وحدات الإدخال/الإخراج والمرحلات الأصلية الخاصة بـ3300. أما في نظام ENCORE الكامل، فيستخدم وحدات إدخال/إخراج جديدة لدرجة الحرارة من ENCORE ووحدة مرحلات قابلة للبرمجة لتشغيل الإنذارات.
هل تتطلب هذه الوحدة معايرة ميدانية؟
لا. تُضبط جميع معلمات التكوين من خلال برنامج تهيئة حامل 3500. وتلغي الدوائر الداخلية عالية الدقة في الوحدة الحاجة إلى المعايرة اليدوية في الموقع بعد تحديد نوع المحول ونطاقه.
ما تأثير حدوث دائرة قصر على مخارج المسجل؟
لا يتأثر تشغيل جهاز المراقبة مطلقاً بحدوث دوائر قصر على مخارج المسجل من 4 إلى 20 ملي أمبير. ويضمن هذا التصميم ألا يؤدي عطل في خط إشارة DCS/PLC إلى التأثير في منطق حماية المعدات الأساسي.
دقة توصيل RTD: في تركيبات RTD ثلاثية الأسلاك، تأكد من أن مقاومة الأسلاك الثلاثة متطابقة تقريباً وأنها موجهة معاً. يستخدم 285694-02 مصدرَي تيار للتعويض في التوصيل ثلاثي الأسلاك؛ إذ إن عدم التوازن الكبير في مقاومة الأسلاك سيؤدي إلى أخطاء في قياس درجة الحرارة قد تتسبب في عمليات فصل خاطئة.
اعتبارات الحواجز: عند استخدام حواجز أمان جوهري خارجية، لاحظ أن الحد الأدنى «السليم» للحساس يكون مقيداً عادةً إلى -50 درجة مئوية. تأكد من ضبط برنامج تهيئة 3500 لمراعاة المقاومة المضافة بواسطة الحواجز والحفاظ على دقة القياس.
إدارة منطق المرحلات: في تكوين نظام ENCORE، تذكر أن 3500/61E لا يحتوي على مرحلات مدمجة. ويجب ربطه بوحدة مرحلات 3500. تحقق من انعكاس حالة «التجاوز» الخاصة بجهاز المراقبة بشكل صحيح في منطق التعشيق الآمن بالمصنع أثناء الصيانة لمنع التشغيل دون مراقبة.
أفضل ممارسات التدريع: لتقليل التداخل الكهرومغناطيسي (EMI) على إشارات RTD منخفضة المستوى، استخدم كابلات زوجية ملتفة ومُدرعة. وصّل التدريع بالأرضي فقط عند ناقل تأريض حامل 3500 لتجنب حلقات التأريض التي قد تسبب «انجراف» الإشارة أو إطلاقات غير منتظمة لحالتي التنبيه والخطر.
