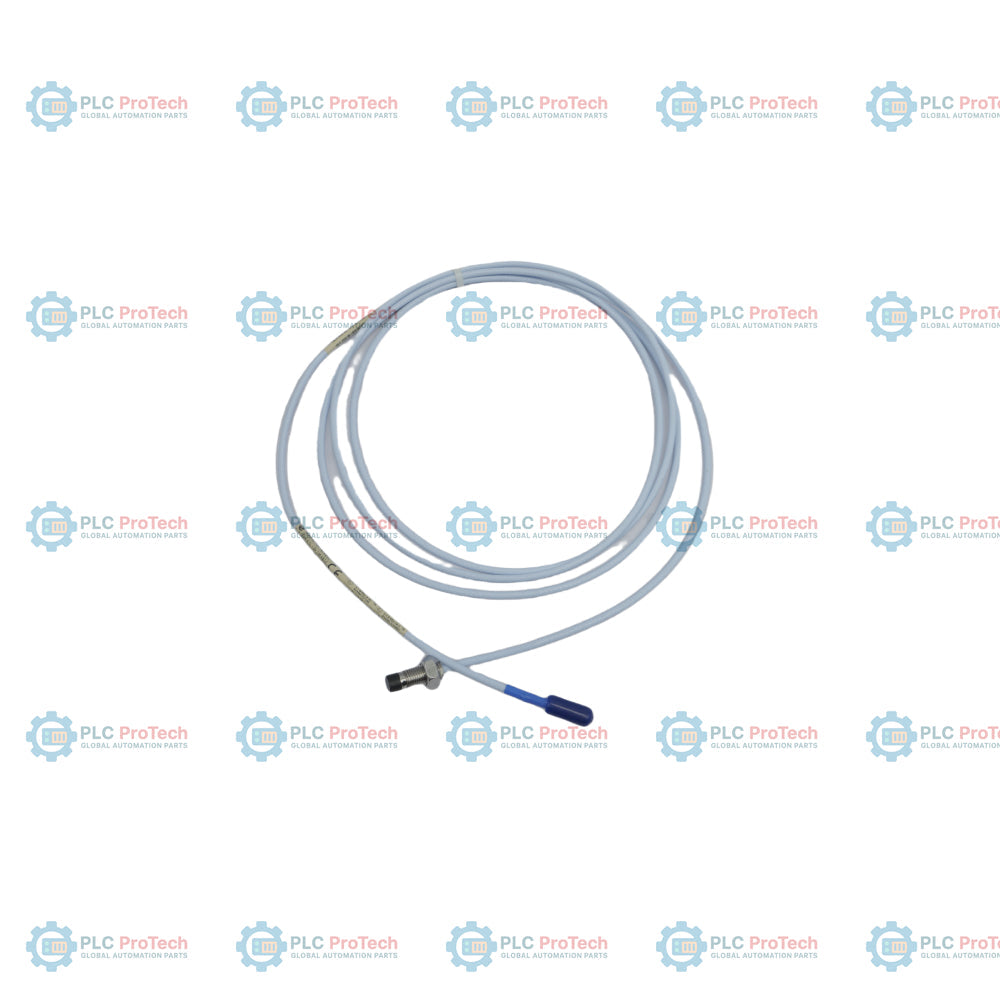

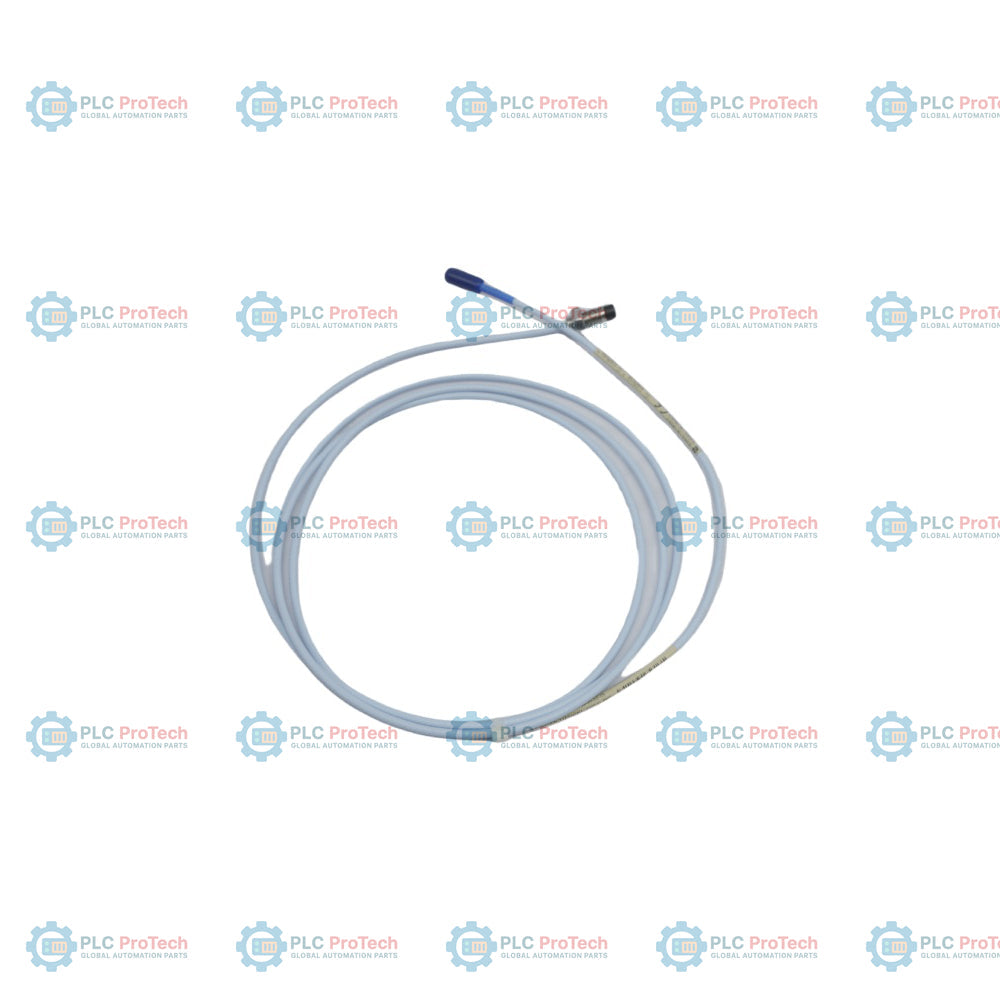

إن Bently Nevada 330101-00-08-20-02-05 هو مسبار تقارب عالي الأداء بقطر 8 مم ينتمي إلى نظام محول التقارب 3300 XL بقطر 8 مم، وهو معيار صناعي. يتميز هذا التكوين المحدد بهيكل ملولب بالكامل بقطر 0.8 بوصة (بطول غير ملولب يبلغ 0.0 بوصة) وكابل محوري قياسي بطول 2.0 متر (6.6 قدم) مع موصل ClickLoc، ويوفر اعتمادات معتمدة للمناطق الخطرة من CSA وATEX وIECEx. وقد صُمم لآلات المحامل ذات الغشاء السائل، كما تم تحسين تكوين الهيكل فائق الصغر هذا للتركيبات ذات القيود المكانية الشديدة، حيث لا يمكن للمسابير القياسية الأطول أن تلائم المكان.
يعمل هذا المستشعر غير التلامسي وفق مبدأ تيارات إيدي، ويوفر قياسات دقيقة للاهتزاز الديناميكي والموضع الساكن للأعمدة الدوارة الحرجة. ويتصل بسلاسة بكابل تمديد 3300 XL ومستشعر Proximitor 330180، موفرًا جهد خرج يتناسب مباشرةً مع الفجوة بين طرف المسبار وسطح الهدف. ويحمي طرف PPS المتين المصنوع من كبريتيد البوليفينيلين والجسم القوي من الفولاذ المقاوم للصدأ ملف الاستشعار من زيوت التوربينات الصناعية والرطوبة، مما يضمن موثوقية التركيب الدائم على المحامل والأغلفة والحوامل.
| الخيار / المقطع | الرمز الموجود على وحدة SKU هذه | الوصف / المعنى |
|---|---|---|
| رقم الجزء القابل للطلب | 330101-00-08-20-02-05 | مسبار تقارب 3300 XL بقطر 8 مم، سن لولبي 3/8-24 UNF، بدون واقٍ |
| خيار الطول غير الملولب A | 00 | طول غير ملولب 0.0 بوصة (غلاف ملولب بالكامل) |
| B - خيار طول الغلاف الكلي | 08 | طول الغلاف الكلي 0.8 بوصة (سن لولبي 3/8-24 UNF) |
| C - خيار الطول الإجمالي | 20 | إجمالي الطول 2.0 متر (6.6 قدم) |
| D - خيار نوع الموصل والكابل | 02 | موصل ClickLoc محوري مصغر، وكابل قياسي (من دون واقي موصل) |
| E - خيار اعتماد الوكالة | 05 | اعتمادات CSA وATEX وIECEx للمناطق الخطرة |
| الشركة المصنّعة | Bently Nevada |
| رقم الجزء / الطراز | 330101-00-08-20-02-05 |
| عائلة المنتج | نظام محول القرب 3300 XL مقاس 8 مم |
| قطر المجس | 8 مم |
| نوع السن اللولبي | سن لولبي 3/8-24 UNF |
| نوع القياس | الإزاحة (القرب) |
| مبدأ التشغيل | تيارات دوامية |
| النطاق الخطي | 2.0 مم (80 ميل)، بدءًا من نحو 0.25 مم (10 ميل) حتى 2.3 مم (90 ميل) |
| معامل القياس التزايدي (ISF) | 7.87 فولت/مم (200 مللي فولت/ميل) اسميًا |
| مقاومة التيار المستمر للمجس (R_PROBE) | 7.88 أوم اسميًا (لطول 2.0 متر) |
| مادة الغلاف | فولاذ مقاوم للصدأ |
| مادة الطرف | كبريتيد متعدد الفينيلين (PPS) |
| نوع الكابل | كابل محوري قياسي غير مدرع |
| نوع الموصل | موصل ClickLoc محوري مصغر مطلي بالذهب |
| نطاق درجة حرارة التشغيل | من -52 درجة مئوية إلى +177 درجة مئوية (من -62 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| مادة مانع التسرب | حلقة إحكام دائرية من Viton |
| الأبعاد | 45 مم × 95 مم × 95 مم (الارتفاع × العرض × العمق) |
| الوزن | 0.14 كجم |
تأكد من أن كتيفة التثبيت أو غلاف المحمل يوفر تطابقًا نظيفًا وجافًا للسن اللولبي مع مبيت 3/8-24 UNF. ثبّت المجس مع وجود الفجوة الفيزيائية المناسبة (تُضبط عادةً على -9 Vdc أو نحو 1.27 مم / 50 ميل لقياسات الاهتزاز الشعاعي) بالنسبة إلى العمود المستهدف. عند لولبة المجس، لا تتجاوز أقصى تعشيق لولبي موصى به يبلغ 0.563 بوصة لتجنب الانحشار أو التلف الميكانيكي. مرّر الكابل القياسي بطول 2.0 متر عبر قناة أو حوامل مناسبة، مع ضمان اتباع ممارسات الحجب والتأريض الصحيحة لتجنب تداخل الضوضاء الكهروستاتيكية. إذا كان اتصال المجس بالكابل معرضًا للسوائل أو زيت التوربين، فيوصى باستخدام واقيات الموصل أو شريط السيليكون.
مجس القرب 3300 XL هذا معتمد للبيئات الخطرة بموجب رمز الخيار 05، ومتوافق مع المعايير الدولية بما في ذلك ATEX وIECEx وCSA. وهو مصمم للاستخدام في البيئات الآمنة جوهريًا وغير القابلة للاشتعال عند توصيله بحساسات Proximitor وحواجز أمان معتمدة من Bently Nevada.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330101-00-08-20-02-05
Country of origin:الولايات المتحدة
نوع المنتج: كابل تمديد
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 140ج
Dimensions: 45 مم × 95 مم × 95 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
إن Bently Nevada 330101-00-08-20-02-05 هو مسبار تقارب عالي الأداء بقطر 8 مم ينتمي إلى نظام محول التقارب 3300 XL بقطر 8 مم، وهو معيار صناعي. يتميز هذا التكوين المحدد بهيكل ملولب بالكامل بقطر 0.8 بوصة (بطول غير ملولب يبلغ 0.0 بوصة) وكابل محوري قياسي بطول 2.0 متر (6.6 قدم) مع موصل ClickLoc، ويوفر اعتمادات معتمدة للمناطق الخطرة من CSA وATEX وIECEx. وقد صُمم لآلات المحامل ذات الغشاء السائل، كما تم تحسين تكوين الهيكل فائق الصغر هذا للتركيبات ذات القيود المكانية الشديدة، حيث لا يمكن للمسابير القياسية الأطول أن تلائم المكان.
يعمل هذا المستشعر غير التلامسي وفق مبدأ تيارات إيدي، ويوفر قياسات دقيقة للاهتزاز الديناميكي والموضع الساكن للأعمدة الدوارة الحرجة. ويتصل بسلاسة بكابل تمديد 3300 XL ومستشعر Proximitor 330180، موفرًا جهد خرج يتناسب مباشرةً مع الفجوة بين طرف المسبار وسطح الهدف. ويحمي طرف PPS المتين المصنوع من كبريتيد البوليفينيلين والجسم القوي من الفولاذ المقاوم للصدأ ملف الاستشعار من زيوت التوربينات الصناعية والرطوبة، مما يضمن موثوقية التركيب الدائم على المحامل والأغلفة والحوامل.
| الخيار / المقطع | الرمز الموجود على وحدة SKU هذه | الوصف / المعنى |
|---|---|---|
| رقم الجزء القابل للطلب | 330101-00-08-20-02-05 | مسبار تقارب 3300 XL بقطر 8 مم، سن لولبي 3/8-24 UNF، بدون واقٍ |
| خيار الطول غير الملولب A | 00 | طول غير ملولب 0.0 بوصة (غلاف ملولب بالكامل) |
| B - خيار طول الغلاف الكلي | 08 | طول الغلاف الكلي 0.8 بوصة (سن لولبي 3/8-24 UNF) |
| C - خيار الطول الإجمالي | 20 | إجمالي الطول 2.0 متر (6.6 قدم) |
| D - خيار نوع الموصل والكابل | 02 | موصل ClickLoc محوري مصغر، وكابل قياسي (من دون واقي موصل) |
| E - خيار اعتماد الوكالة | 05 | اعتمادات CSA وATEX وIECEx للمناطق الخطرة |
| الشركة المصنّعة | Bently Nevada |
| رقم الجزء / الطراز | 330101-00-08-20-02-05 |
| عائلة المنتج | نظام محول القرب 3300 XL مقاس 8 مم |
| قطر المجس | 8 مم |
| نوع السن اللولبي | سن لولبي 3/8-24 UNF |
| نوع القياس | الإزاحة (القرب) |
| مبدأ التشغيل | تيارات دوامية |
| النطاق الخطي | 2.0 مم (80 ميل)، بدءًا من نحو 0.25 مم (10 ميل) حتى 2.3 مم (90 ميل) |
| معامل القياس التزايدي (ISF) | 7.87 فولت/مم (200 مللي فولت/ميل) اسميًا |
| مقاومة التيار المستمر للمجس (R_PROBE) | 7.88 أوم اسميًا (لطول 2.0 متر) |
| مادة الغلاف | فولاذ مقاوم للصدأ |
| مادة الطرف | كبريتيد متعدد الفينيلين (PPS) |
| نوع الكابل | كابل محوري قياسي غير مدرع |
| نوع الموصل | موصل ClickLoc محوري مصغر مطلي بالذهب |
| نطاق درجة حرارة التشغيل | من -52 درجة مئوية إلى +177 درجة مئوية (من -62 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| مادة مانع التسرب | حلقة إحكام دائرية من Viton |
| الأبعاد | 45 مم × 95 مم × 95 مم (الارتفاع × العرض × العمق) |
| الوزن | 0.14 كجم |
تأكد من أن كتيفة التثبيت أو غلاف المحمل يوفر تطابقًا نظيفًا وجافًا للسن اللولبي مع مبيت 3/8-24 UNF. ثبّت المجس مع وجود الفجوة الفيزيائية المناسبة (تُضبط عادةً على -9 Vdc أو نحو 1.27 مم / 50 ميل لقياسات الاهتزاز الشعاعي) بالنسبة إلى العمود المستهدف. عند لولبة المجس، لا تتجاوز أقصى تعشيق لولبي موصى به يبلغ 0.563 بوصة لتجنب الانحشار أو التلف الميكانيكي. مرّر الكابل القياسي بطول 2.0 متر عبر قناة أو حوامل مناسبة، مع ضمان اتباع ممارسات الحجب والتأريض الصحيحة لتجنب تداخل الضوضاء الكهروستاتيكية. إذا كان اتصال المجس بالكابل معرضًا للسوائل أو زيت التوربين، فيوصى باستخدام واقيات الموصل أو شريط السيليكون.
مجس القرب 3300 XL هذا معتمد للبيئات الخطرة بموجب رمز الخيار 05، ومتوافق مع المعايير الدولية بما في ذلك ATEX وIECEx وCSA. وهو مصمم للاستخدام في البيئات الآمنة جوهريًا وغير القابلة للاشتعال عند توصيله بحساسات Proximitor وحواجز أمان معتمدة من Bently Nevada.
