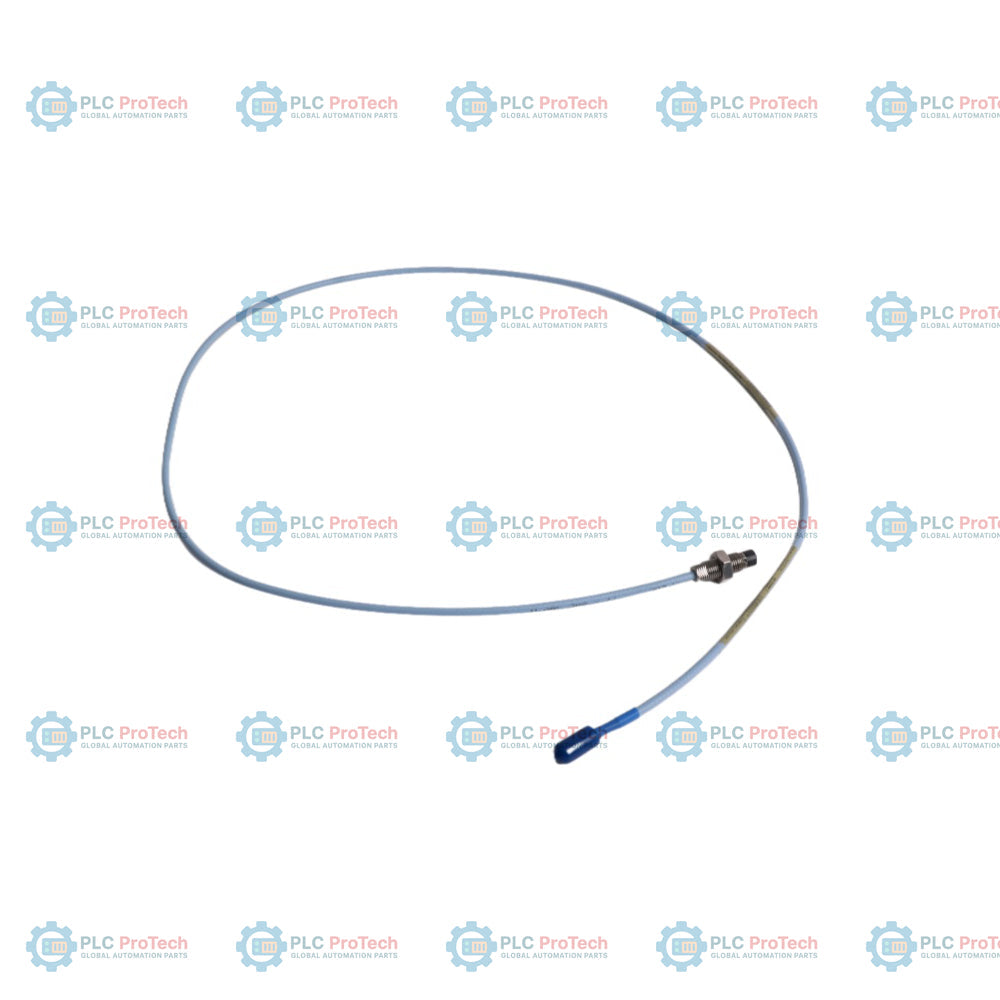

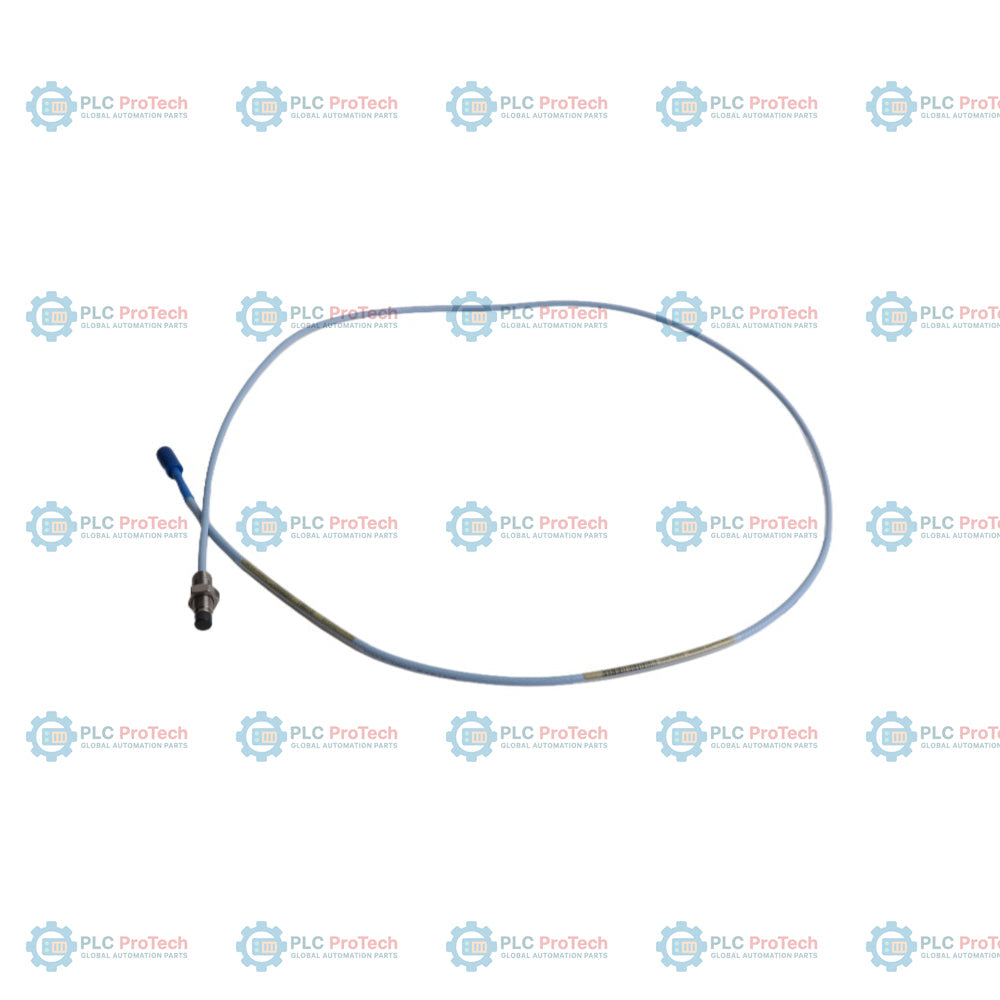

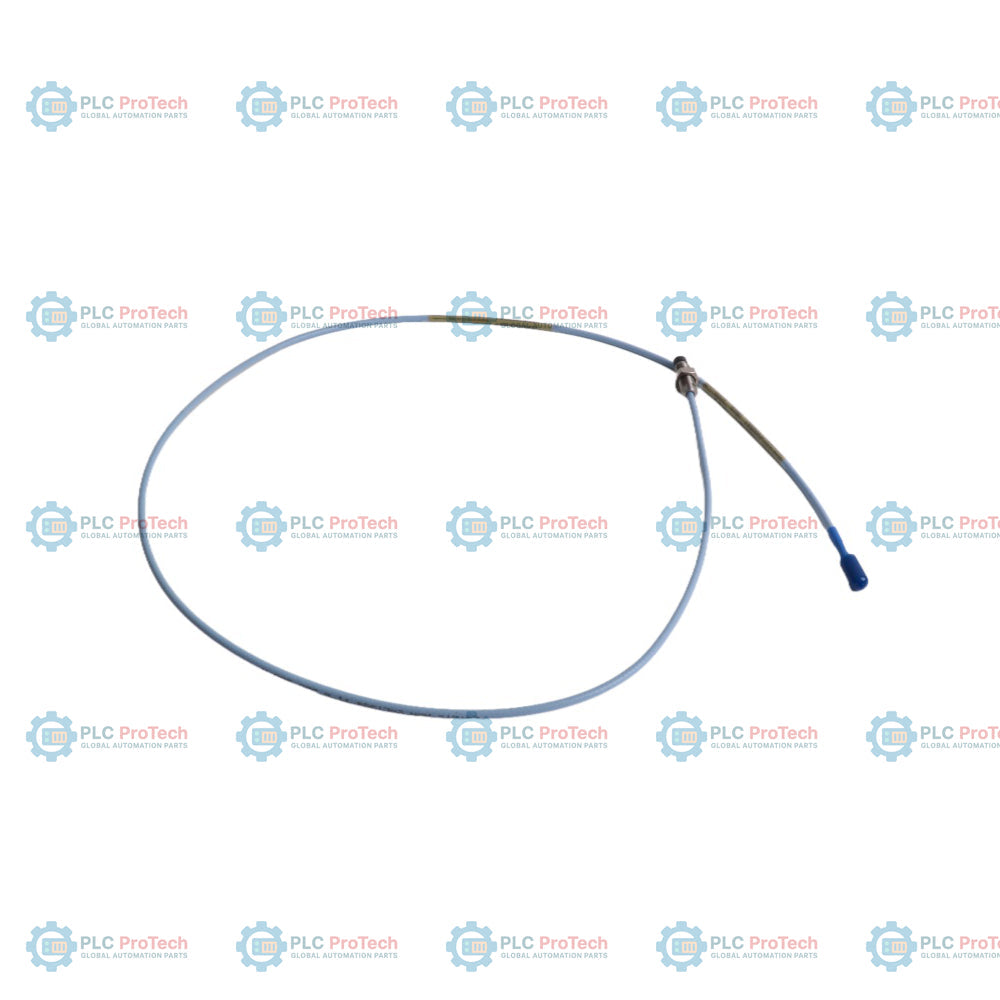

Bently Nevada مسبار تقارب ‏3300 XL‏ 8 مم 330101-00-10-05-02-05

SKU 330101-00-10-05-02-05

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330101-00-10-05-02-05
Country of origin:الولايات المتحدة
نوع المنتج: مجسات تقارب 3300 XL ‏8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 140ج
Dimensions: 45 مم × 95 مم × 95 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يُعد Bently Nevada 330101-00-10-05-02-05 مسبار اقتراب 3300 XL 8 mm عالي الدقة، مصممًا لتوفير قياسات موثوقة للاهتزاز دون تلامس وموضع العمود في البيئات الصناعية القاسية. يتميز هذا التكوين المحدد بهيكل ملولب بالكامل بطول 1.0 بوصة (مع طول غير ملولب يبلغ 0.0 بوصة)، وكابل ثلاثي المحاور قياسي غير مدرع بطول 0.5 متر (1.6 قدم)، منتهٍ بموصل ClickLoc محوري مصغر. وبفضل اعتماده وفق الخيار 05، يستوفي هذا المسبار المتطلبات الصارمة لشهادات CSA وATEX وIECEx، ما يجعله مثاليًا للاستخدام في البيئات الخطرة التي قد توجد فيها غازات أو أتربة قابلة للانفجار.

يعمل نظام المحول 3300 XL 8 mm وفق مبدأ التيارات الدوامية، ويوفر خرج جهد خطيًا ومستقرًا بدرجة استثنائية يتناسب مع المسافة بين طرف المسبار والمادة المستهدفة، وهي عادةً فولاذ AISI 4140. صُمم هذا المسبار بطول 0.5 متر للاستخدام ضمن سلاسل الحماية المستمرة للآلات، ويتوافق بسلاسة مع كابل تمديد 3300 XL ومستشعر Proximitor من سلسلة 330180 المطابقة. ونظرًا إلى أن هذا الطراز يتميز بجسم ملولب بالكامل من دون أقسام غلاف غير ملولبة، فهو مناسب جدًا لقواعد المحامل ذات العمق الضحل أو تكوينات الحوامل المتساطحة حيث تكون مساحة التركيب الميكانيكي محدودة للغاية.

الميزات

استشعار دقيق بالتيارات الدوامية: يتميز بطرف يبلغ قطره 8 مم، ومحسّن لقياس الإزاحة دون تلامس وتتبع الاهتزازات الديناميكية.
غلاف قياسي ملولب بالكامل: جسم ملولب بمقاس 3/8-24 UNF-2A، مع طول إجمالي للهيكل يبلغ 1.0 بوصة وطول غير ملولب يبلغ 0.0 بوصة، ما يوفر مرونة في التركيب المتساطح.
موصل محوري عالي الاعتمادية: مزود بموصل ClickLoc محوري مصغر (الخيار 02) وكابل قياسي غير مدرع لتركيب منخفض الارتفاع.
معتمد للمناطق الخطرة: معتمد مسبقًا للاستخدام في البيئات القابلة للانفجار، مع شهادات ATEX وIECEx وCSA (الخيار 05).
هيكل مقاوم للظروف البيئية القاسية: يقاوم الطرف المصنوع من كبريتيد البوليفينيلين (PPS) عالي المتانة والهيكل المصنوع من الفولاذ المقاوم للصدأ AISI 303/304 المواد الكيميائية والرطوبة والضغوط العالية.

التطبيقات

يُستخدم مجس القرب هذا عادةً في مختلف عمليات الصناعات الثقيلة الحرجة، بما في ذلك:

مراقبة اهتزاز عمود التوربينات البخارية والغازية، والتمدد الحراري، والإزاحة المحورية.
حماية دوارات الضواغط الطاردة المركزية عالية السرعة، والممددات، والمضخات.
فحوصات خلوص المحامل ذات الغشاء السائل وتتبع سُمك غشاء الزيت في المعدات الدوارة على مستوى المرافق.
حماية الآلات داخل مصانع البتروكيماويات الخطرة، والمصافي، وخطوط الأنابيب، ومنشآت معالجة الغاز.

معلومات الطلب

موضع الخيار / الجزء	قيمة الرمز في وحدة SKU هذه	مواصفة المعنى / التكوين
الطراز الأساسي	330101	مجس القرب XL 3300 مقاس 8 مم، سن 3/8-24 UNF، بدون تدريع
الجزء A: الطول غير الملولب	00	0.0 بوصة (0 مم) طول غير ملولب (غلاف ملولب بالكامل)
الجزء B: طول الغلاف الإجمالي	10	1.0 بوصة (25.4 مم) طول الغلاف الإجمالي
الجزء C: الطول الإجمالي	05	0.5 متر (1.6 قدم) الطول الإجمالي
الجزء D: نوع الموصل والكابل	02	موصل ClickLoc محوري مصغر، كابل قياسي
الجزء E: اعتمادات الجهات	05	اعتمادات CSA وATEX وIECEx (مصنف للمناطق الخطرة)

المواصفات الفنية

معلمة المواصفة	القيمة المعتمدة
الشركة المصنعة	Bently Nevada (Baker Hughes)
رقم الطراز	330101-00-10-05-02-05
قطر المجس	8 مم
نوع القياس	الاهتزاز الديناميكي، وموضع العمود، والإزاحة
مبدأ التشغيل	تيارات إيدي
مقاس السن	سن 3/8-24 UNF-2A
خيار التدريع	لا يوجد (كابل ثلاثي المحاور غير مدرع)
المقاومة الاسمية للمجس بالتيار المستمر	7.45 أوم ± 0.50 أوم (من الموصل المركزي إلى الموصل الخارجي)
مادة الطرف	كبريتيد متعدد الفينيلين (PPS)
مادة الغلاف	فولاذ مقاوم للصدأ AISI 303 أو 304 (SST)
نطاق درجة حرارة التشغيل	-52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت)
تصنيف الضغط	مصمم لإحكام عزل الضغط التفاضلي بين الطرف والغلاف (حلقة منع تسرب Viton)
الحد الأقصى الموصى به لعزم الغلاف	11.2 نيوتن-متر (100 بوصة-رطل-قوة)
عزم التركيب القياسي	7.5 نيوتن-متر (66 بوصة-رطل-قوة)
الحد الأقصى لقوة شد الكابل	330 نيوتن (75 رطل-قوة) من غلاف المجس إلى وصلة المجس
الحد الأدنى لنصف قطر انحناء الكابل	25.4 مم (1.0 بوصة)
الأبعاد	45 مم × 95 مم × 95 مم (الارتفاع × العرض × العمق)
الوزن	0.14 كجم

التوصيلات والواجهات

نوع الاتصال	توافق المكونات	تفاصيل التوصيل البيني
وصلة مجس محورية	كابل تمديد قياسي XL 3300 (مثل سلسلة 330130)	موصل ClickLoc محوري مصغّر (الخيار 02، موصل محوري قياسي بملامسات نحاسية مطلية بالذهب؛ يُوصى بالتركيب بالشد اليدوي)
تركيب الغلاف	كتيفة محمل، أو جدار غلاف، أو كتيفة فينولية (M10x1 أو 3/8-24 UNF)	لواحم خارجية 3/8-24 UNF متصلة مباشرةً بفتحات تثبيت قياسية للآلات

إرشادات التركيب

لضمان دقة حلقات القياس وعدم حاجتها إلى الصيانة، التزم بإجراءات الهندسة القياسية التالية:

تحقق من أن مادة الهدف هي فولاذ AISI 4140، إذ إن نظام المحول 3300 XL القياسي مُعاير في المصنع لهذه السبيكة. عند استخدام سبائك بديلة لعمود الدوران، يلزم إعادة معايرة مخصصة لمستشعر Proximitor.
أدخل المسبار يدويًا أولًا في كتيفة التثبيت أو جدار الغلاف لمنع تلف اللولب. أحكم الربط بعزم قياسي قدره 7.5 N-m (66 in-lbf) وثبّته باستخدام صامولة قفل.
حدّد فجوة المسبار المستهدفة (عادةً 1.27 mm أو 50 mils) من خلال مراقبة خرج الجهد المستمر من مستشعر Proximitor (تُظهر الفجوة المستهدفة -10 Vdc على منحنى معايرة قياسي).
تأكد من إبقاء موصلات ClickLoc المحورية نظيفة وجافة وخالية من الزيت. ستؤدي الرطوبة أو الأوساخ داخل الوصلة المحورية إلى ضوضاء في الإشارة عالية التردد أو انجراف في القياس.
حافظ على حد أدنى لنصف قطر انحناء الكابل قدره 25.4 mm (1.0 بوصة) أثناء الترتيب النهائي للكابل وتوجيهه داخل القناة الواقية أو حوامل الكابلات.

الامتثال والشهادات

CSA/cNRTLus: الفئة I، المنطقة 0: AEx/Ex ia IIC T5...T1 Ga؛ الفئة I، المجموعات A وB وC وD؛ الفئة II، المجموعات E وF وG؛ الفئة III (عند التركيب باستخدام الحواجز المعتمدة وفق المخطط 141092).
ATEX/IECEx: Ex ia IIC T5...T1 Ga، Ex ia IIIC T90C...T280C Dc؛ EPL Ga وGc. Ex nA IIC T5...T1 Gc، Ex ec IIC T5...T1 Gc (عند التركيب وفق مخطط عدم الاشتعال/السلامة المعززة 140979).
توجيه EMC: متوافق مع توجيه EMC للاتحاد الأوروبي 2014/30/EU، ومعيارَي EN 61000-6-2 (المناعة في البيئات الصناعية) وEN 61000-6-4 (الانبعاثات).
توجيه RoHS: متوافق مع التوجيه الأوروبي 2011/65/EU بشأن المواد المقيدة.
السلامة الوظيفية: معتمد وفق SIL 2 بموجب المعيار IEC 61508 (HFT=0)؛ وقادر على SIL 3 باستخدام مصفوفات مستشعرات زائدة عن الحاجة (HFT=1).

FAQ

ماذا يمثّل التكوين 330101-00-10-05-02-05؟

يحدّد هذا التكوين تحديدًا مسبار اقتراب Bently Nevada 3300 XL مقاس 8 مم، بغطاء ملولب بالكامل بطول 1.0 بوصة (طول غير ملولب يبلغ 0.0 بوصة)، وطول كابل إجمالي يبلغ 0.5 متر (1.6 قدم)، وكابل ثلاثي المحاور قياسي معزول بمادة FEP وموصل ClickLoc محوري مصغّر، واعتمادات CSA وATEX وIECEx للمناطق الخطرة.

هل يتضمن هذا المسبار كابلًا مدرعًا أو واقيًا للموصل؟

لا، يحتوي 330101-00-10-05-02-05 على كابل FEP قياسي من دون تدريع (غير مدرع)، ومزوّد بموصل ClickLoc محوري مصغّر من دون واقٍ للموصل (الخيار 02).

هل يمكنني توصيل هذا المسبار بطول 0.5 متر مباشرةً بمستشعر Proximitor؟

عادةً ما يُقرن مسبار بطول 0.5 متر بكابل تمديد (مثل كابل تمديد بطول 4.5 أمتار أو 8.5 أمتار) لإنشاء طول كامل لنظام محوّل يبلغ 5 أمتار أو 9 أمتار، بما يتوافق مع تكوين مستشعر Proximitor لديك.

ما عزم التركيب الموصى به لهذا الغلاف الملولب بالكامل؟

عزم التركيب الموصى به لهذا الغلاف ذي اللولب 3/8-24 UNF هو 7.5 N-m (66 in-lbf). لا تتجاوز العزم الاسمي الأقصى البالغ 11.2 N-m (100 in-lbf) أثناء التركيب.
