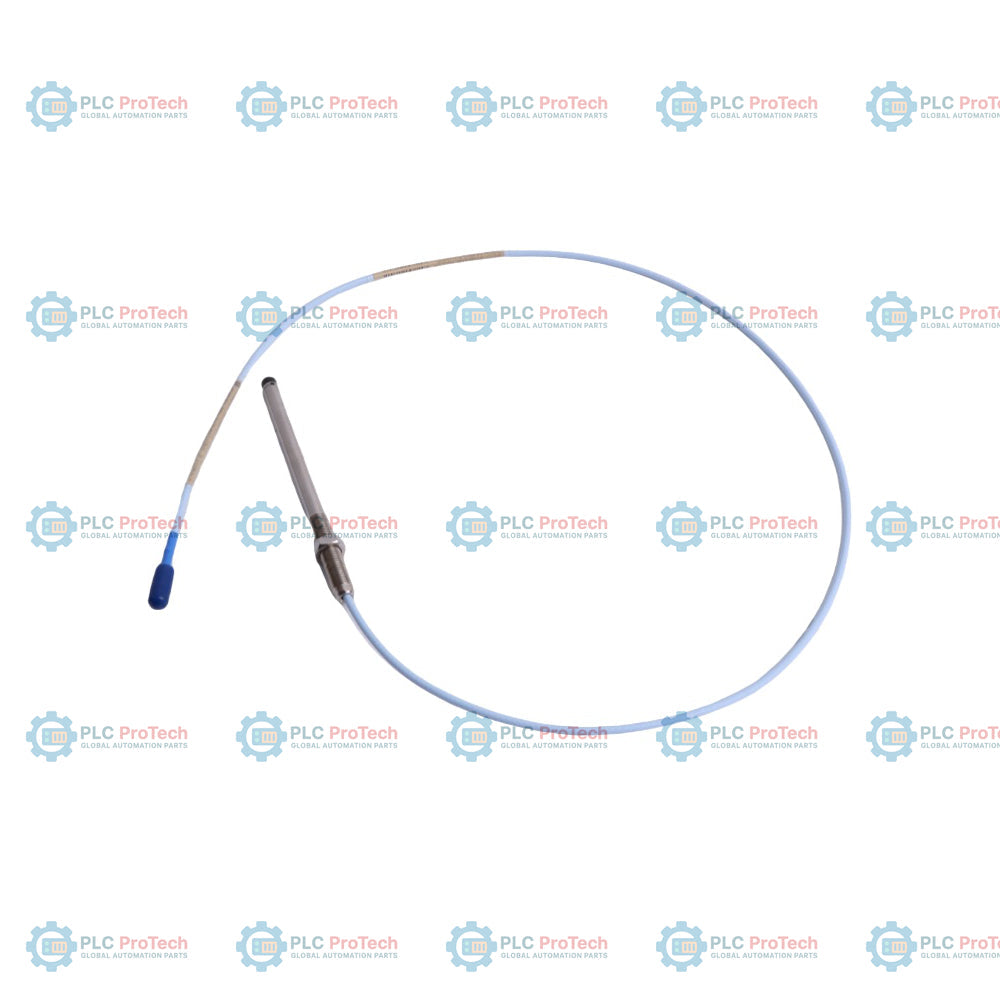

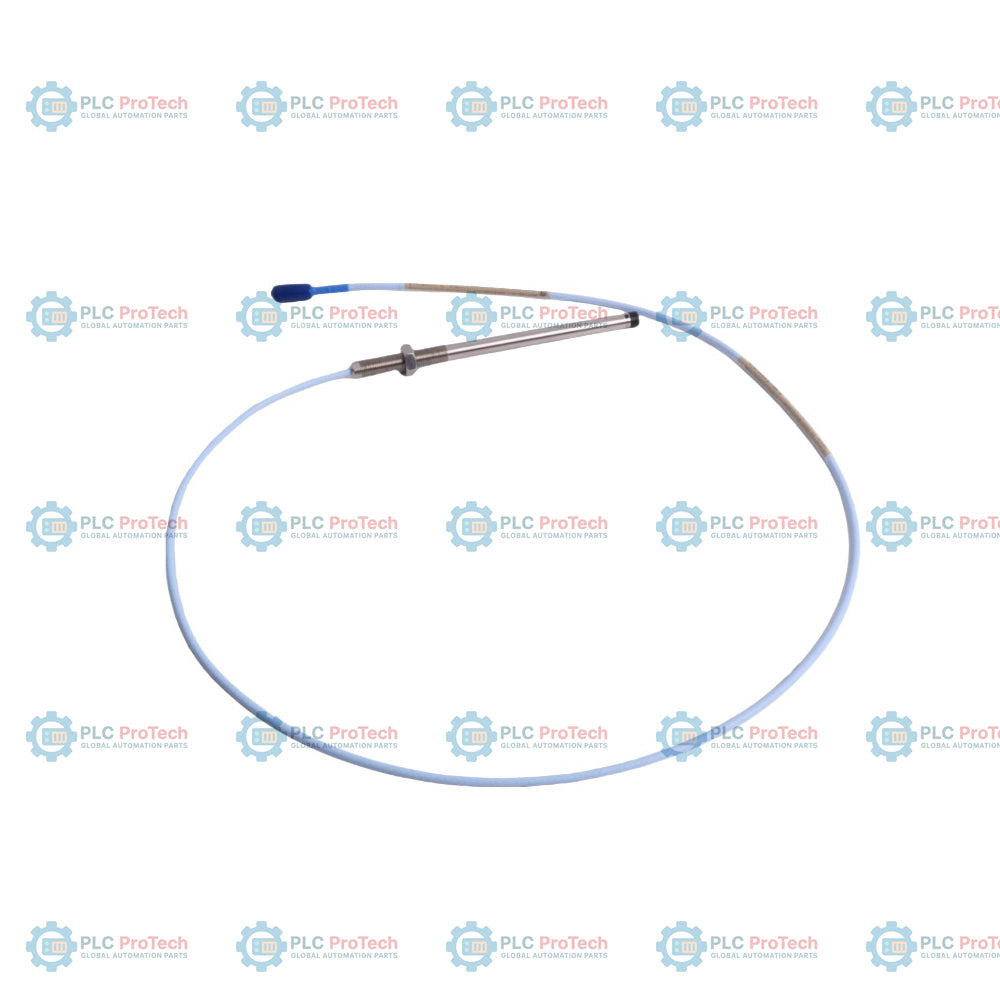

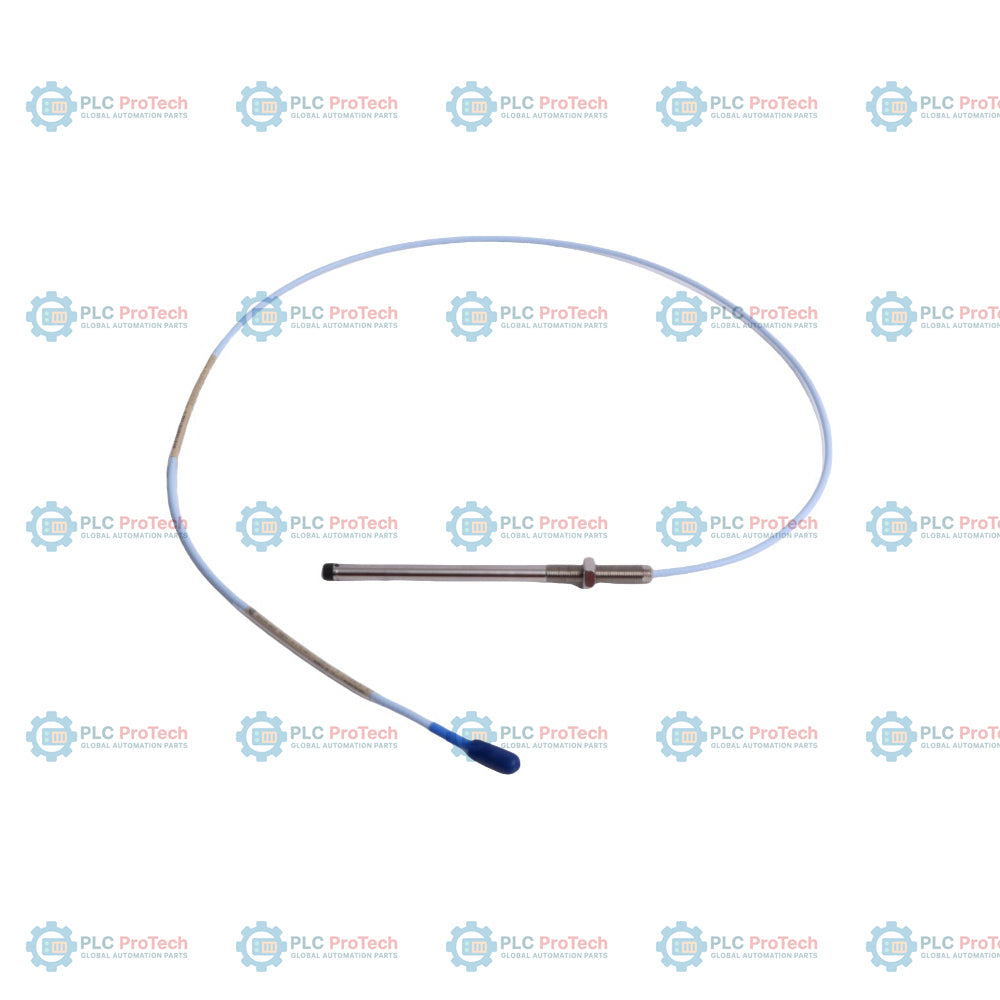

Bently Nevada 330101-33-53-10-12-05 مسبار تقارب 3300 XL مقاس 8 مم

SKU 330101-33-53-10-12-05

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330101-33-53-10-12-05
Country of origin:الولايات المتحدة
نوع المنتج: مسبار القرب 3300 XL مقاس 8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 140ج
Dimensions: 45 مم × 95 مم × 95 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

330101-33-53-10-12-05: مسبار تقارب 3300 XL مقاس 8 مم، بقلاوظ 3/8-24 UNF، طول غير ملولب للخيار 33، طول هيكل للخيار 53، موصل ClickLoc للخيار 12 مع كابل FluidLoc، وخيار 05 وفق CSA/ATEX/IECEx.

بخلاف التكوينات القياسية التي تستخدم كابلات محورية متحدّة المركز أساسية، يتميز هذا الإصدار بكابل FluidLoc متخصص (الخيار 12) مصمم لمنع انتقال السوائل على طول الجزء الداخلي لغلاف الكابل. ما يجعل المسبار مناسبًا للتطبيقات التي يجب فيها احتواء زيت المحمل أو سوائل الآلة الأخرى تحت ضغط تفاضلي. يحتوي المسبار على هيكل ملولب 3/8-24 UNF غير مدرّع، بقسم غير ملولب طوله 3.3 بوصة وطول هيكل إجمالي قدره 5.3 بوصة، ما يترك جزء تثبيت ملولبًا بطول 2.0 بوصة. ويتصل بمستشعر Proximitor من طراز 3300 XL وكابلات تمديد قياسية ضمن تكوين نظام بطول إجمالي قدره 1.0 متر، ويعمل كمحول تيارات دوامية غير تلامسي لقياس اهتزاز العمود والإزاحة المحورية.

الميزات

يمنع كابل FluidLoc للخيار 12 سوائل العملية أو زيت المحمل من الانتقال على طول الجزء الداخلي لغلاف الكابل.
يحدد الخيار 33 طولًا غير ملولب قدره 3.3 بوصة (84 مم) مقترنًا بطول هيكل إجمالي قدره 5.3 بوصة (135 مم).
هيكل ملولب 3/8-24 UNF مصنوع من الفولاذ المقاوم للصدأ 303 من دون تدريع خارجي.
موصل ClickLoc محوري متحد المركز مصغّر من دون واقٍ للموصل، لتوصيل مؤكد بالنقر.
حزمة اعتماد الوكالة للخيار 05، معتمدة لتركيبات المناطق الخطرة وفق CSA وATEX وIECEx.
رأس مسبار من كبريتيد متعدد الفينيلين (PPS) مع قولبة TipLoc للربط الميكانيكي المتين.
طول كابل إجمالي قياسي قدره 1.0 متر (3.3 قدم)، ويتطلب كابل تمديد مطابقًا لاستكمال دائرة المحول.

التطبيقات

الآلات الدوارة في قطاعي النفط والغاز، بما في ذلك مراقبة إزاحة دوارات الضواغط والمضخات.
قياس اهتزاز عمود مبيت محامل التوربينات البخارية والغازية.
تركيبات اختراق الهيكل ذات الضغط العالي التي تتطلب أداء حاجز الزيت FluidLoc.
تركيبات حماية الآلات الدوارة الحرجة التي تتطلب شهادات المواقع الخطرة من ATEX/IECEx.

معلومات الطلب

حقل الخيار	الرمز في وحدة SKU هذه	المعنى / الوصف
الطراز الأساسي / نوع المنتج	330101	مسبار تقارب 3300 XL مقاس 8 مم، بقلاوظ 3/8-24 UNF، من دون تدريع
A: خيار الطول غير الملولب	33	طول غير ملولب قدره 3.3 بوصة (84 مم)
B: خيار طول الهيكل الإجمالي	53	طول الهيكل الإجمالي 5.3 بوصة (135 مم) (قسم ملولب بطول 2.0 بوصة)
C: خيار الطول الإجمالي	10	طول إجمالي قدره 1.0 متر (3.3 قدم)
D: خيار نوع الموصل والكابل	12	موصل ClickLoc محوري متحد المركز مصغّر، وكابل FluidLoc (بتصميم حاجز للزيت)
E: خيار اعتماد الوكالة	05	اعتمادات المناطق الخطرة من CSA وATEX وIECEx

المواصفات الفنية

الشركة المصنّعة	Bently Nevada (Baker Hughes)
رقم الجزء / SKU	330101-33-53-10-12-05
عائلة المنتج	نظام محول القرب 3300 XL مقاس 8 مم
نوع القياس	الإزاحة (تقارب دون تلامس)
مبدأ التشغيل	تيارات إيدي
قطر طرف المجس	8 مم
مقاس القلاوظ	3/8-24 UNF
مادة الغلاف	فولاذ مقاوم للصدأ AISI 303 أو 304 (SST)
مادة الطرف	كبريتيد متعدد الفينيلين (PPS)
نوع الكابل	كابل FluidLoc ثلاثي المحاور بقدرة 75 أوم (معزول بـ FEP)
نوع الموصل	ClickLoc محوري مصغر مطلي بالذهب
الطول غير الملولب	3.3 بوصة (84 مم)
طول العلبة	5.3 بوصة (135 مم)
الطول الإجمالي للمجس	1.0 م (3.3 قدم)
النطاق الخطي	2.0 مم (80 ميل)، اسميًا (يبدأ عند فجوة 0.25 مم / 10 ميل)
عامل القياس	7.87 فولت/مم (200 مللي فولت/ميل)، اسميًا عند الإقران مع Proximitor ‏3300 XL
درجة حرارة التشغيل (المجس)	-51 إلى +177 درجة مئوية (-60 إلى +350 درجة فهرنهايت)
إحكام الضغط التفاضلي	حلقة إحكام دائرية من Viton لإحكام الضغط بين علبة المجس والطرف
مقاومة الشد (الحد الأقصى المقدر)	330 نيوتن (75 رطل-قوة) من علبة المجس إلى طرف المجس؛ 270 نيوتن (60 رطل-قوة) من الطرف إلى كابل التمديد
الحد الأدنى لنصف قطر انحناء الكابل	25.4 مم (1.0 بوصة)
الأبعاد	45 مم × 95 مم × 95 مم (الارتفاع × العرض × العمق)
الوزن	0.14 كجم

التوصيلات والواجهات

ينتهي طرف المجس بموصل ClickLoc محوري مصغر مطلي بالذهب. يُوصّل هذا الموصل مباشرةً بكابل تمديد 3300 XL بتطبيق قوة يدوية خفيفة حتى سماع نقرة، مما ينشئ مسار إشارة تردد لاسلكي محوريًا إلى مستشعر Proximitor.

إرشادات التركيب

فجوة المجس: ثبّت المجس مع الحفاظ على الفجوة الفعلية (عادةً 1.27 مم أو 50 ميل للفحص المُعاير في النطاق المتوسط) بالنسبة إلى سطح الهدف. تحقّق من جهد الفجوة باستخدام جهاز قياس متعدد على خرج Proximitor قبل إحكام قلاوظ العلبة.
توجيه الكابل: حافظ على نصف قطر انحناء أدنى للكابل يبلغ 25.4 مم (1.0 بوصة). وجّه كابلات المجس والتمديد بعيدًا عن خطوط التيار المتردد عالية الجهد لمنع التداخل الكهربائي.
إحكام منع تسرب السوائل: يمنع هذا الإصدار من FluidLoc انتقال السوائل على طول الكابل، إلا أن الممارسة القياسية تقتضي إحكام منافذ إدخال المجس وصناديق التوصيل لمنع دخول الرطوبة الخارجية.
حدود عزم الدوران: لا تتجاوز عزم التركيب الأقصى المقدر البالغ 11.2 نيوتن متر (100 رطل-بوصة) لعلب المجسات القياسية 3/8-24 UNF المثبتة من الأمام. قد يؤدي الإفراط في الشد إلى إتلاف العلبة أو القلاوظ.

الامتثال والشهادات

CSA: معتمد وفقًا للمعايير الكندية والأمريكية في المواقع الخطرة.
ATEX/IECEx: شهادات السلامة الجوهرية وعدم إشعال الشرر للمنطقة 0 والمنطقة 1 والمنطقة 2 في الأجواء التي تحتوي على الغاز/الغبار عند التركيب وفقًا لمخططات النظام.

FAQ

ماذا يعني خيار FluidLoc (الخيار 12) لهذا المسبار 330101-33-53-10-12-05؟

يشير خيار FluidLoc إلى أن كابل المسبار مُصمم لمنع تسرّب الزيت أو سوائل العمليات الأخرى أو انتقالها على امتداد الجزء الداخلي لغلاف الكابل. وهذا أمر بالغ الأهمية في البيئات ذات المبيت المضغوط أو المغمور، حيث قد تسمح الكابلات القياسية بتسرّب السوائل.

ما أبعاد الغلاف لهذا التكوين المحدد؟

يتميز هذا المسبار بطول غير ملولب يبلغ 3.3 بوصات وطول إجمالي للغلاف يبلغ 5.3 بوصات، ما يترك جزء تثبيت ملولبًا بطول 2.0 بوصة. والسنون من النوع القياسي 3/8-24 UNF.

هل هذا المسبار معتمد للاستخدام في المناطق الخطرة؟

نعم، يشهد التصنيف Option 05 باعتماد تكوين هذا المسبار وفق موافقات CSA وATEX وIECEx للمناطق الخطرة عند استخدامه مع الحاجز المناسب أو حواجز السلامة الجوهرية ومكونات نظام المراقبة.

ما الطول الإجمالي لكابل هذا المسبار، وكيف يتم توصيله؟

يبلغ الطول الإجمالي لكابل هذا التكوين 1.0 متر، وينتهي بموصل ClickLoc محوري مصغر. ويجب إقرانه بكابل تمديد مطابق لتحقيق طول النظام المطلوب لحساس Proximitor.
