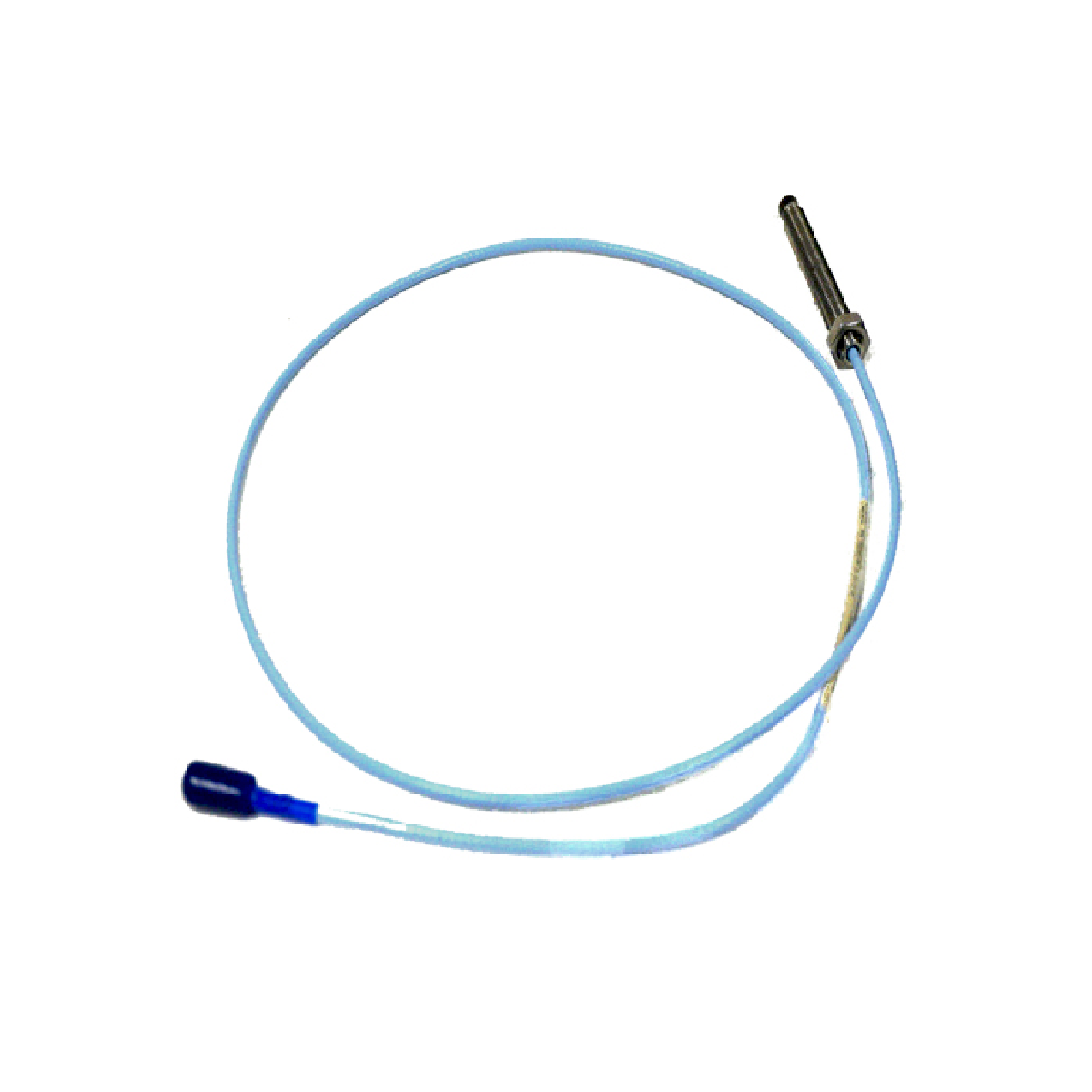

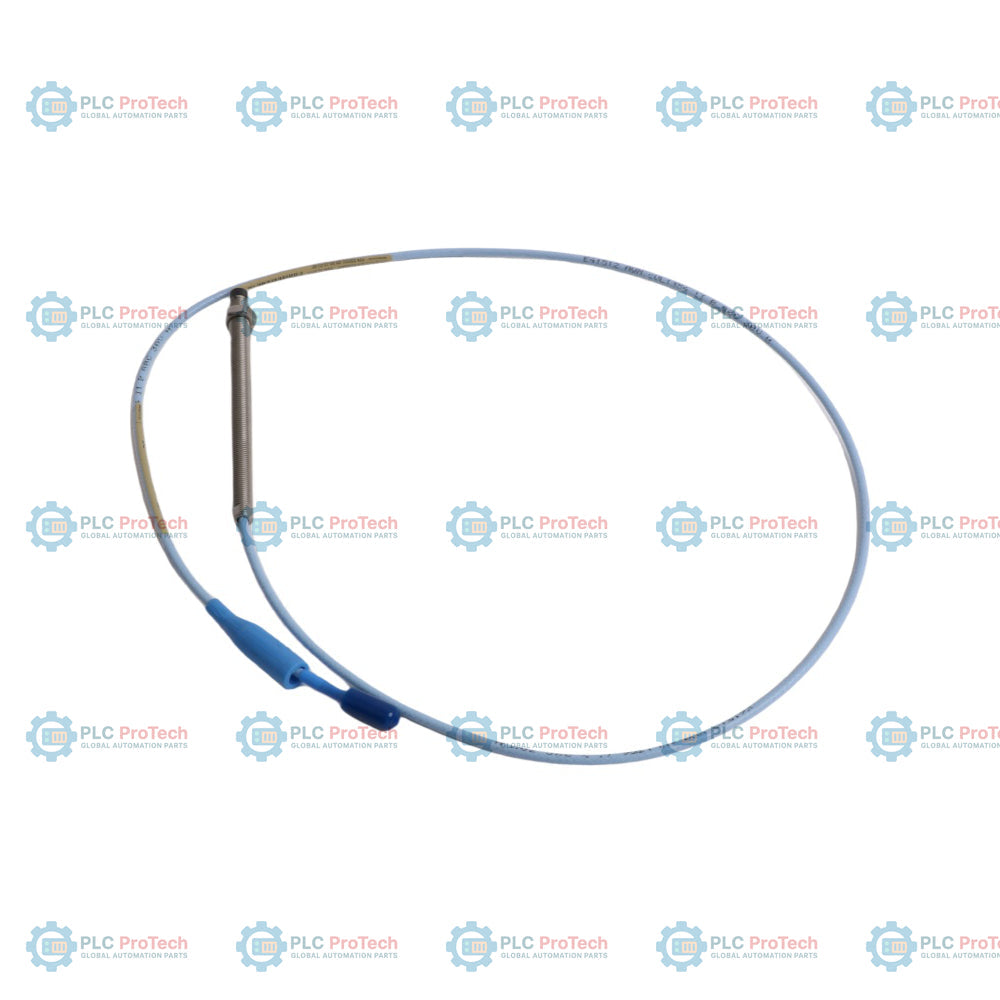

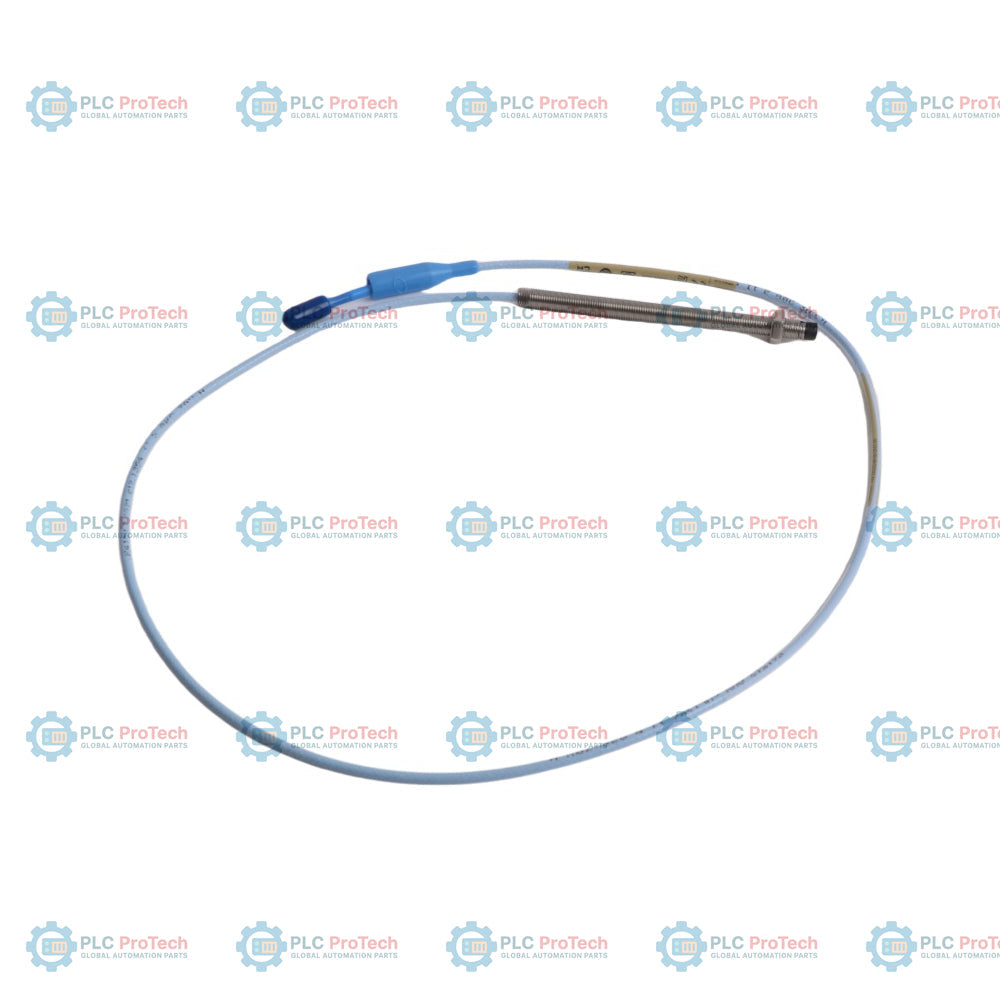

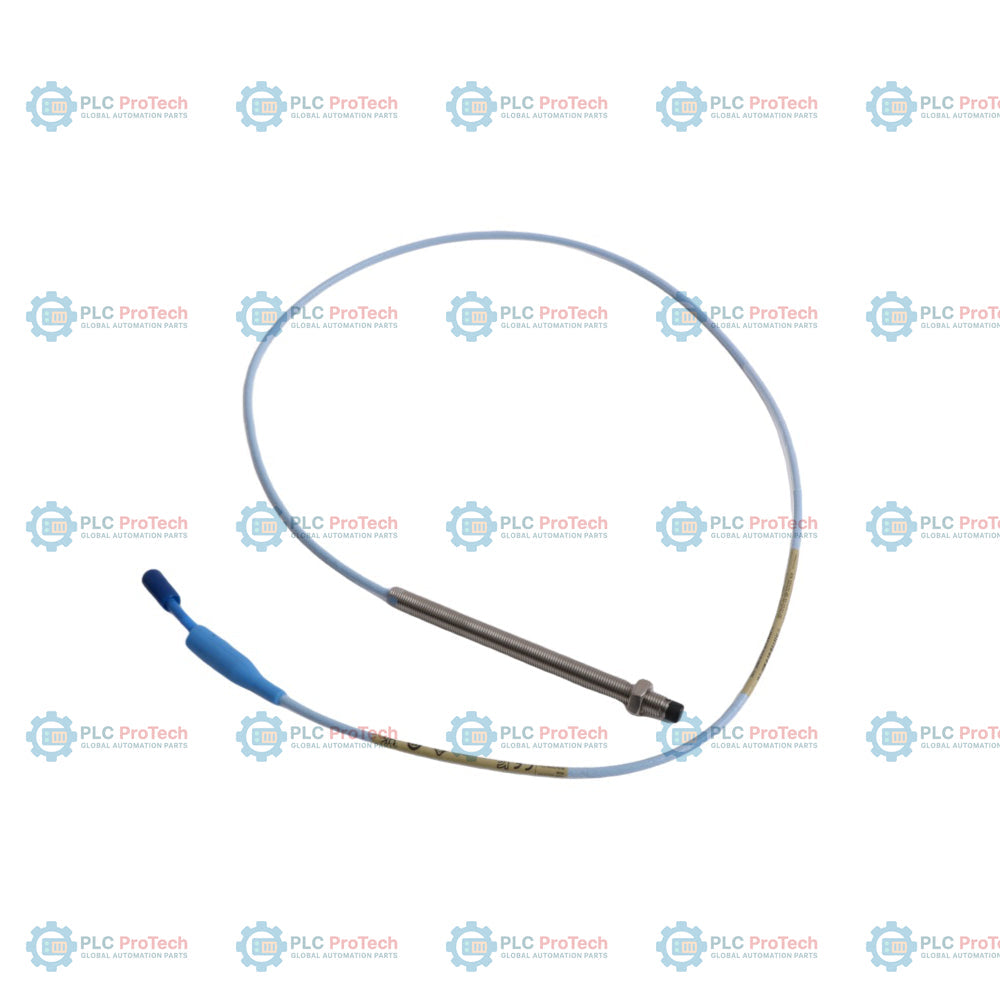

مسبار تقارب Bently Nevada 330101-00-20-50-01-00 3300 XL

الوصف

يُعد 330101-00-20-50-01-00 تكويناً لمستشعر قرب بالتيارات الدوامية غير التلامسي، وينتمي إلى سلسلة نظام محوّل القرب Bently Nevada 3300 XL بحجم 8 مم. توفر هذه المجموعة جهداً خرج يتناسب طردياً مع مسافة الفجوة الفعلية بين وجه طرف المسبار وأي معدن موصل مستهدف تتم مراقبته. صُمم نظام المستشعر لقياس إزاحة الموضع الساكنة ومراقبة الاهتزاز الديناميكي على حد سواء. ويُحدَّد استخدامه على نطاق واسع في قطاعات الآلات الصناعية الثقيلة، ولا سيما الآلات التوربينية ذات المحامل ذات الغشاء المائع، بالإضافة إلى تطبيقات Keyphasor والسرعة والتوقيت.

المعيار الكامل 330101-00-20-50-01-00 صُمم نظام 8 مم بطول 5 أمتار ليكون متوافقاً عكسياً وقابلاً لاستبدال الأجزاء مع معدات القرب القياسية من سلسلة 3300 غير XL. ويتضمن تركيبه الميكانيكي طريقة قولبة TipLoc الحاصلة على براءة اختراع، والتي تشكل رابطة كيميائية وميكانيكية متينة بين طرف المسبار وجسم الغلاف. علاوة على ذلك، تستخدم مجموعة الكابل تصميماً حاصلاً على براءة اختراع يُسمى CableLoc لتوفير قوة سحب عالية التكامل عند نقطة اتصال الخط المحوري برأس المستشعر الداخلي للمسبار.

الميزات

• متوافق بالكامل مع مواصفات التكوين الميكانيكي ونطاق القياس الخطي والدقة وثبات درجة الحرارة الواردة في معيار معهد البترول الأمريكي (API) 670 (الإصدار الرابع).
• تضمن الموصلات المحورية المطلية بالذهب من نوع ClickLoc مقاومة التآكل، ولا تتطلب إلا عزماً أساسياً بالأصابع لإحكام القفل، بما يمنع الارتخاء الدوراني أثناء التشغيل.
• يتيح تصميم المكونات المتقدم إمكانية الاستبدال الكامل لرأس المسبار وكابل التمديد ومستشعر Proximitor دون الحاجة إلى معايرة على المنضدة أو مطابقة دقيقة للأجزاء.
• تتحمل البنية الميكانيكية المتينة شدّ السحب العالي، إذ توفر قوة سحب تصل إلى 330 N (75 lbf) عند واجهة الوصلة بين الكابل والطرف.

التطبيقات

• تحليل الاهتزاز الشعاعي في الآلات الصناعية ذات المحامل ذات الغشاء المائع
• تتبّع الموضع المحوري للدفع في التوربينات الغازية والبخارية الكبيرة
• قياسات Keyphasor وزاوية الطور وسرعة دوران العمود
• مراقبة الخلوص والتمدد في الضواغط والمضخات والمراوح الصناعية

معلومات الطلب

المواصفات الفنية

إرشادات التركيب

• معايرة فجوة المسبار: اضبط فجوة التركيب الفيزيائية الافتراضية على نحو 1.27 مم (50 ميل)، بما يتوافق مع نقطة المنتصف لنطاق الخرج الخطي، ما لم تحدد وثائق تصميم الآلة خلاف ذلك.
• العناية بالموصل وتجميعه: تأكد من جفاف نقاط التلامس المحورية تمامًا وخلوها من طبقات الزيت قبل التوصيل. صِل الوصلات المحورية المصغرة ClickLoc بإحكام يدويًا حتى تسمع نقرة آلية القفل، لضمان الاستمرارية الكهربائية الآمنة.
• احتياطات توجيه الكابل: تجنب تمرير الكابل المحوري الدقيق فوق الحواف الداخلية للآلة ذات أنصاف الأقطار الصغيرة. حافظ على مسافة فصل لا تقل عن 40 مم (1.6 بوصة) لمستشعرات الموضع المحوري أو 38 مم (1.5 بوصة) لإعدادات الاهتزاز الشعاعي، للقضاء على ظواهر التداخل المتبادل.
• موضع واقي الموصل: تحقق من استقرار واقي الموصل المثبت في المصنع بشكل صحيح فوق نقطة التقاء المسبار بالكابل بعد توصيلهما، للحماية من تسرب الزيت ودخوله من داخل هيكل الآلة.

الامتثال والشهادات

• السلامة الكهربائية: متوافق مع توجيهات علامة CE الأوروبية.
• اعتمادات المناطق الخطرة في أمريكا الشمالية: Ex ia IIC T4/T5، الفئة I، المنطقة 0، أو الفئة I، القسم 1، المجموعات A وB وC وD (عند التركيب مع حواجز زينر آمنة جوهريًا أو عوازل جلفانية)؛ Ex nA IIC T4/T5، الفئة I، المنطقة 2، أو الفئة I، القسم 2، المجموعات A وB وC وD (عند التركيب دون حواجز).
• شهادة المناطق الخطرة في أوروبا: II 1 G EEx ia IIC T4/T5؛ II 3 G EEx nAII T4/T5.
• شهادة IECEx: Ex ia IIC T4/T5 ‏(-51 درجة مئوية <= Ta <= +100 درجة مئوية / -35 درجة مئوية <= Ta <= +85 درجة مئوية)؛ تصنيف درجة الحرارة AEx ia IIC وفقًا لمعايير النظام الرسمية.
