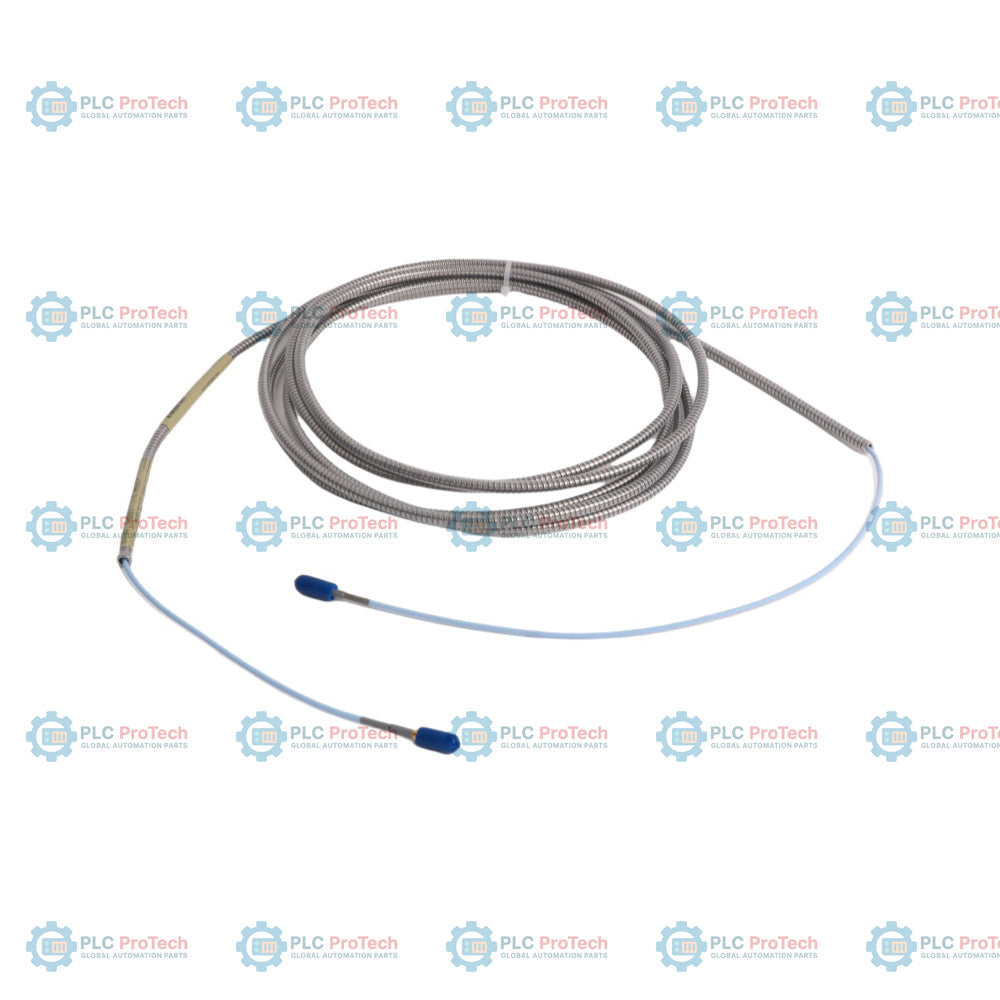

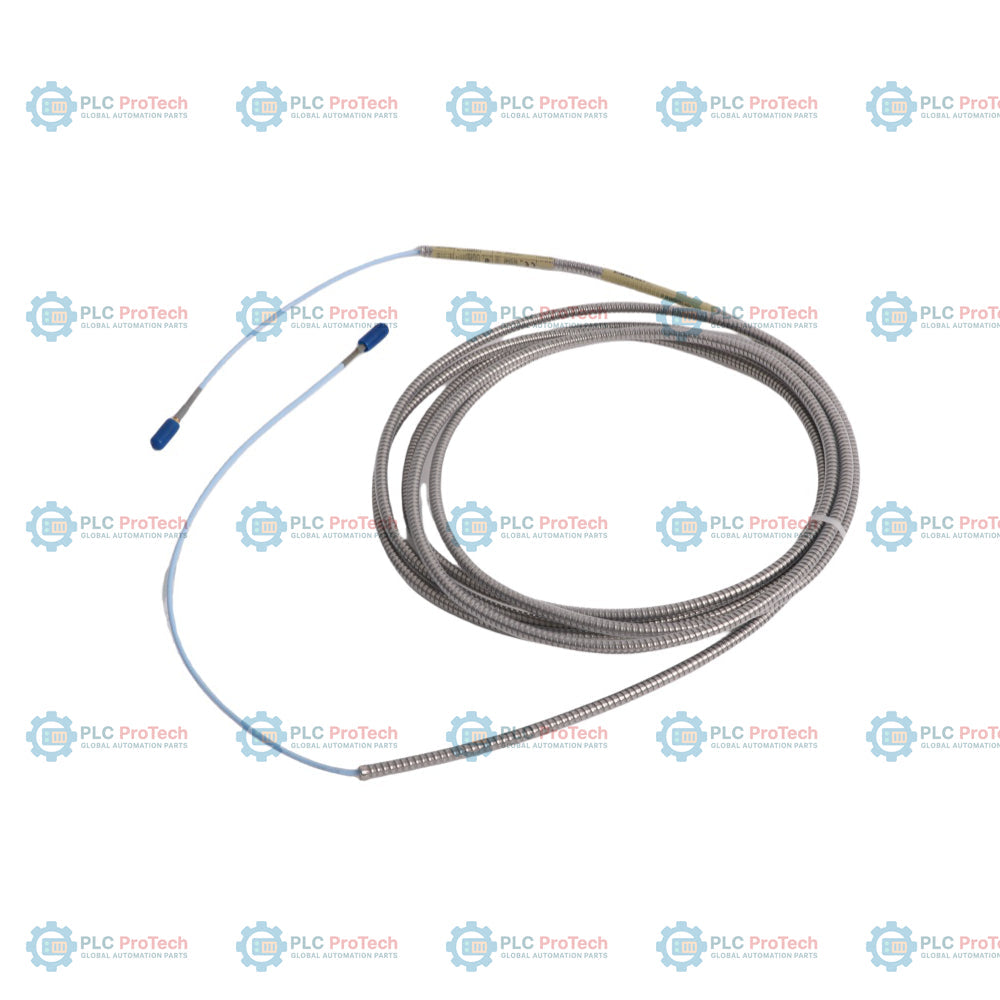

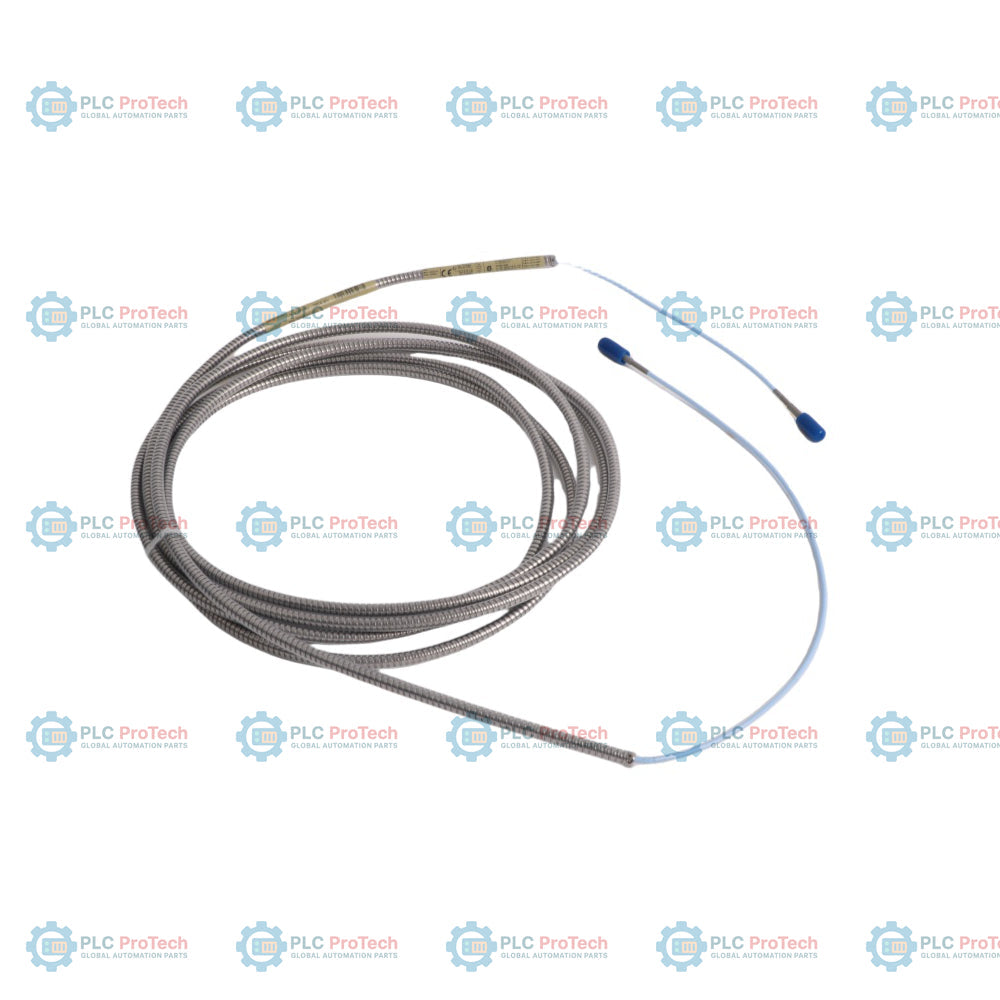

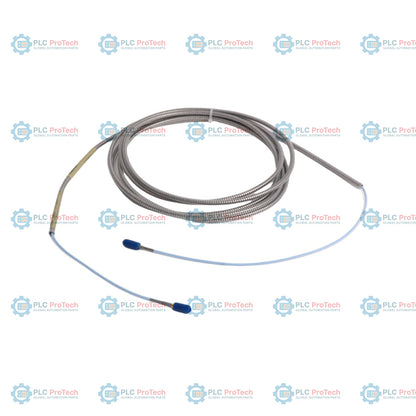

كابل تمديد Bently Nevada 330930-045-01-05 من سلسلة 3300 NSv

الوصف

يُعد 330930-045-01-05 كبل تمديد 3300 XL NSv من الدرجة الصناعية، تصنعه شركة Bently Nevada (إحدى شركات Baker Hughes). يوفر هذا الكبل المحوري المتخصص نقلًا حرجًا للإشارات منخفضة الفقد داخل نظام محول القرب 3300 XL NSv، إذ يعمل كحلقة وصل بين مسبار القرب ذي التيارات الدوامية 3300 NSv ومستشعر Proximitor ‏3300 XL NSv. وقد صُمم نظام NSv (الرؤية الجانبية الضيقة) خصيصًا للآلات ذات قيود التركيب الشديدة—مثل ضواغط الهواء الطاردة المركزية، وضواغط التبريد، وآلات غاز العمليات—حيث تحول الخلوصات الجانبية المحدودة، أو التجاويف الخلفية الضيقة، أو أقطار الأعمدة الصغيرة (الأصغر من 51 مم أو 2 بوصة) دون استخدام تكوينات مستشعرات القرب القياسية مقاس 5 مم أو 8 مم.

وفقًا للمواصفات الرسمية لأنظمة Bently Nevada، يحافظ تكوين كبل التمديد غير المدرع على كثافة كتلية خطية تقنية صارمة تبلغ 45 غرامًا لكل متر (0.5 أونصة/قدم). وبالنسبة لهذا الطراز المحدد ذي الطول الفعلي البالغ 4.5 أمتار (14.8 قدمًا)، تبلغ الكتلة التشغيلية الصافية للكبل بالضبط 202.5 غرام (7.14 أونصة)، باستثناء الموصلات الطرفية. ويُعد هذا التوزيع الدقيق للوزن أمرًا بالغ الأهمية للمهندسين الميدانيين الذين يحسبون حدود تحميل حوامل الكابلات ومعلمات هبوط مخففات الشد في مسارات القنوات الرأسية. وبفضل غلاف خارجي من الإيثيلين بروبيلين الفلوري (FEP) عالي العزل الكهربائي، يوفر هذا الطراز غير المدرع (الخيار -01) أقصى مرونة ميكانيكية لتوجيه الكابلات في أنظمة القنوات المعقدة، كما أنه معتمد من المصنع مع اعتمادات جهات متعددة (الخيار -05) للنشر السلس في البيئات الخطرة المصنفة عالميًا.

الميزات

• توافق كهربائي وميكانيكي كامل مع أنظمة محولات القرب Bently Nevada 3300 RAM القديمة.
• تصميم غير مدرع عالي الدقة يتميز بكثافة كتلية خطية مضبوطة تبلغ 45 غ/م (0.5 أونصة/قدم) لإجراء تحليل دقيق لتوجيه أحمال الوزن.
• غلاف خارجي فاخر للكابل من فلوريد الإيثيلين والبروبيلين (FEP)، يوفر قوة عازلة كهربائية عالية ومقاومة كيميائية ضد زيوت التشحيم والمذيبات الصناعية المسببة للتآكل.
• موصلات محورية مصغرة من النحاس المطلي بالذهب من نوع ClickLoc، مركبة في المصنع، وتُقفل بإحكام لمنع الوصلات غير المحكمة الناتجة عن اهتزازات الآلات الشديدة.
• قلب محوري متخصص عالي الثبات بممانعة 75 أوم، يحافظ على دقة الإشارة اللاسلكية عالية التردد ويقلل تشوه معامل القياس على المدى الطويل.
• شهادات اعتماد متعددة من الجهات المختصة بالمناطق الخطرة، تضمن النشر السلس والآمن عبر منشآت التكرير ومعالجة المواد الكيميائية حول العالم.

التطبيقات

• ترحيل أشكال موجات الاهتزاز الشعاعي الديناميكي الحرجة من محامل الأغشية السائلة ذات الخلوص الضيق إلى أنظمة المراقبة المركزية.
• ربط مجسات الإزاحة المحورية للدفع الموجودة داخل مجموعات الآلات التوربينية الصناعية ذات الأعمدة الصغيرة.
• نقل إشارات مقياس سرعة الدوران عالية التردد، وإشارات استشعار السرعة، وإشارات مرجع طور Keyphasor من مناطق الأهداف المحظورة.

تفصيل سلسلة الخيارات

المواصفات الفنية

التوصيلات/الواجهات

إرشادات التركيب

• قاعدة مطابقة الحلقة الكاملة: احرص دائمًا على إقران كابل التمديد بطول 4.5 أمتار هذا بمسبار تقارب متوافق بطول 0.5 متر لتحقيق طول المعايرة الدقيق لنظام الحلقة الكاملة البالغ 5.0 أمتار والمطلوب من مستشعر التقارب 3300 XL NSv Proximitor. ستؤدي عدم مطابقة أطوال النظام (مثل استخدام كابل بطول 4.5 أمتار في حلقة تقارب مضبوطة بطول 7.0 أمتار) إلى تشويه عامل المقياس المتوسط (ASF) للنظام بشدة.
• تخفيف إجهاد وزن قناة التوصيل: بالنسبة إلى مسارات القنوات الرأسية التي يتجاوز طولها 3 أمتار، تأكد من دعم الكابل بصورة صحيحة. وعلى الرغم من انخفاض وزن كابل 4.5 أمتار (202.5 غرام)، فإن التمدد غير المدعوم في ظل الظروف الحرارية المرتفعة قد يؤدي إلى تدهور هندسة القلب الداخلي الفيزيائية بممانعة 75 أوم.
• عزل الموصلات ضد العوامل الجوية: بعد إحكام قفل وصلات ClickLoc المحورية معًا، مرّر واقيات موصلات مخصصة أو ضع طبقة من شريط السيليكون ذاتي الاندماج فوق نقاط الوصل لمنع تسرب الرطوبة والحيلولة دون حدوث قصر في التأريض الهيكلي.
• تجنب ملامسة التأريض: يجب ألا يلامس الغلاف المعدني الخارجي لموصلات ClickLoc كهربائيًا غلاف الآلة أو جدران صندوق التوصيل. إذ يؤدي تأريض هذا الاتصال إلى إدخال حلقات ضوضاء شديدة التردد في دائرة المستشعر منخفضة الجهد.
• توجيه الحماية بقناة التوصيل: نظرًا لأن هذا إصدار كابل غير مُدرّع (-01)، يجب تمريره عبر قناة حماية مخصصة أو قنوات مسارات هيكلية لحمايته من القطوع الفيزيائية الخارجية والقرص والتداخل الكهرومغناطيسي (EMI) عالي الجهد.
