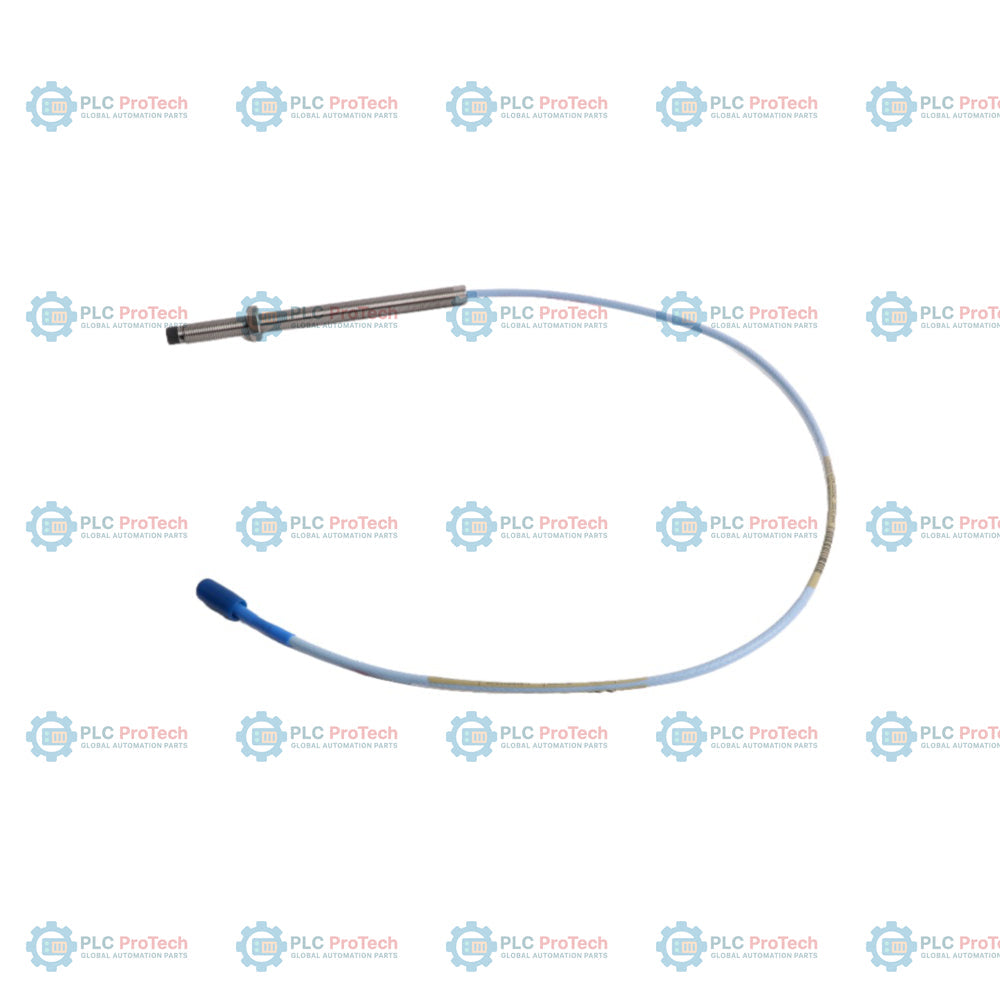

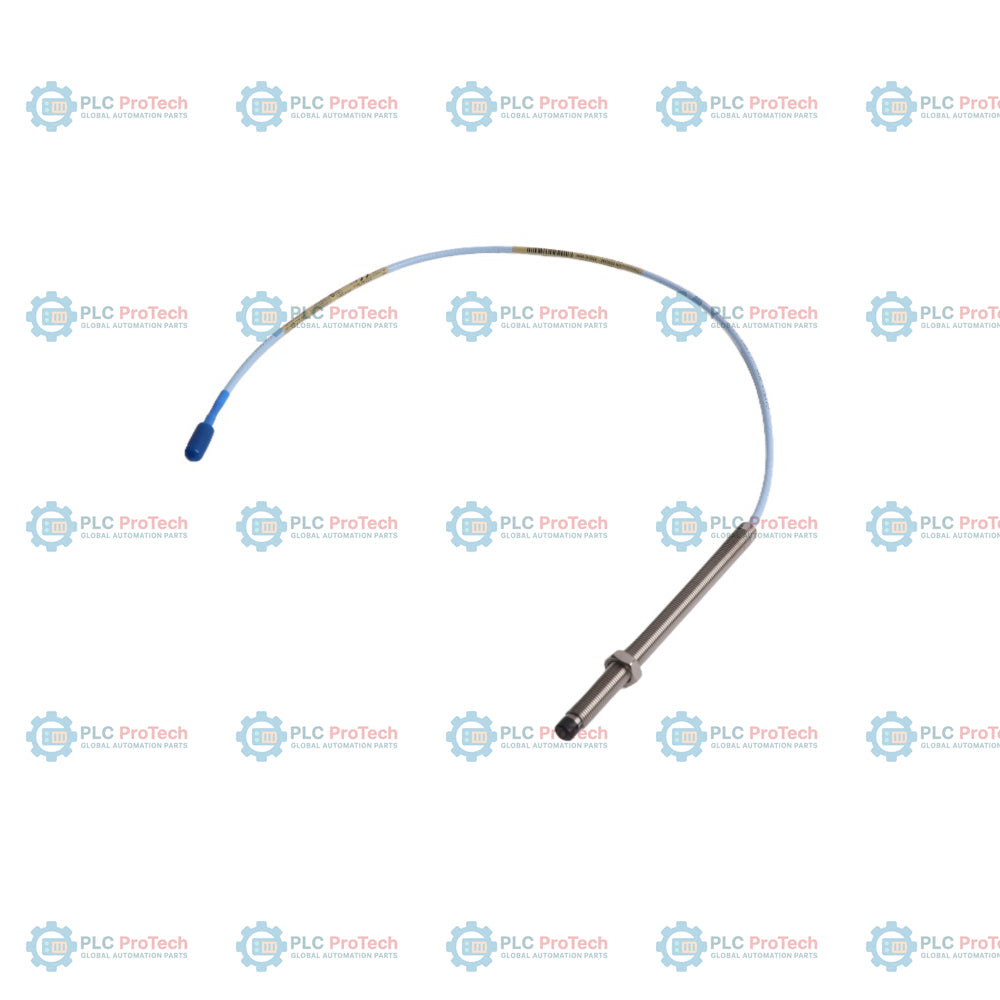

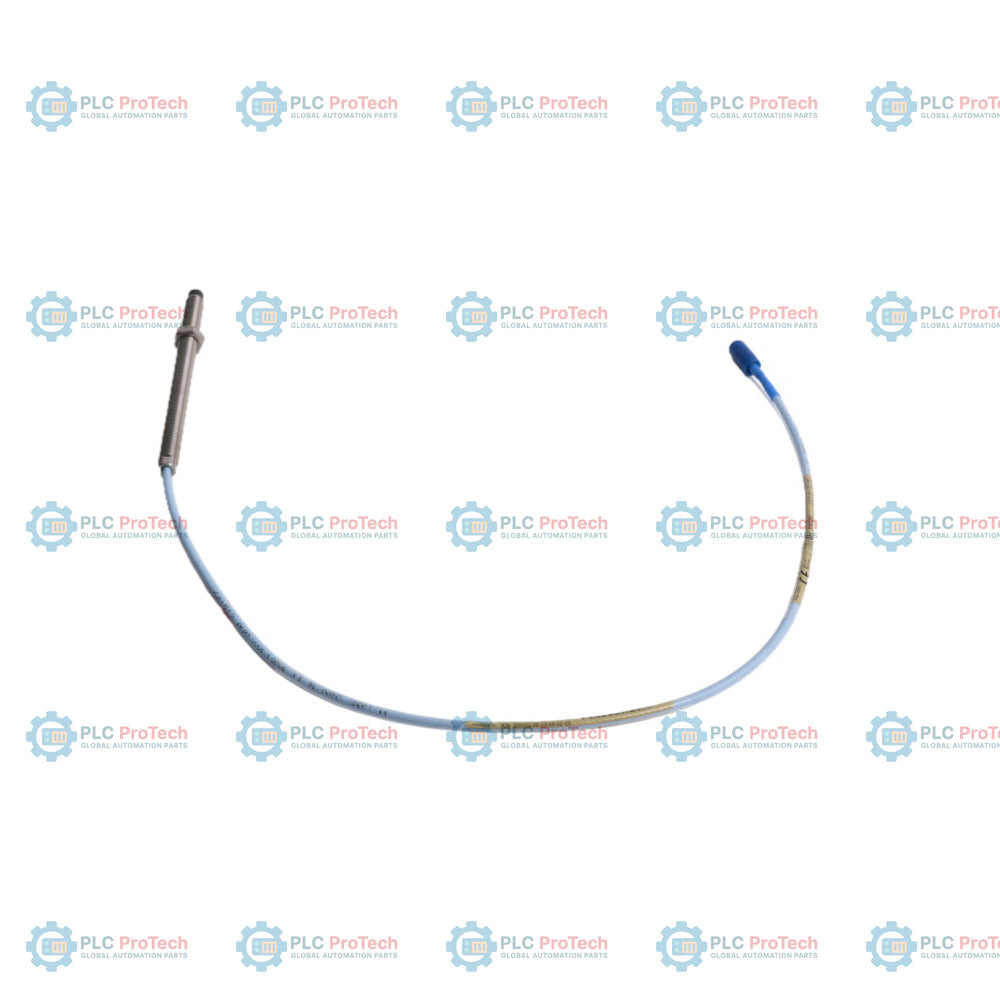

مجس تقارب Bently Nevada 330101-00-53-10-02-05 3300 XL مقاس 8 مم

SKU 330101-00-53-10-02-05

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330101-00-53-10-02-05
Country of origin:الولايات المتحدة
نوع المنتج: مجسات تقارب 3300 XL ‏8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 140ج
Dimensions: 45 مم × 95 مم × 95 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

صُمم Bently Nevada 330101-00-53-10-02-05 للمراقبة الدقيقة لاهتزاز العمود وإزاحته دون تلامس في البيئات الصناعية الخطرة، ويعمل كمسبار قرب عالي الأداء ضمن عائلة محولات 3300 XL مقاس 8 مم. يتميز هذا التكوين المحدد بهيكل ملولب بالكامل بطول إجمالي يبلغ 5.3 بوصة، مع طول غير ملولب يبلغ 0.0 بوصة، مما يوفر عمق تثبيت ميكانيكيًا متينًا مباشرة داخل بيوت المحامل أو أغلفة الآلات. وهو مزود بكابل محوري قياسي بطول 1.0 متر، منتهٍ بموصل ClickLoc محوري مصغر، ويتصل بسلاسة بكابلات التمديد القياسية 3300 XL ومستشعرات Proximitor، مثل سلسلة 330180. يأتي هذا الإصدار مع موافقات الجهات المختصة للخيار 05، بما يوفر اعتمادات ATEX وCSA وIECEx كاملة للتركيب الدائم في بيئات الغاز أو الغبار القابلة للانفجار دون الحاجة إلى درع قناة حماية للخدمة الشاقة.

الميزات

طرف مسبار مقاس 8 مم: يستخدم طرف مستشعر تيارات دوامية عالي الأداء، محسنًا لقياس اهتزاز العمود والموضع الديناميكي دون تلامس.
هيكل ملولب بالكامل: يتميز بسن 3/8-24 UNF-2A، وطول إجمالي للهيكل يبلغ 5.3 بوصة، وطول غير ملولب يبلغ 0.0 بوصة، بما يتيح استخدامه في تطبيقات التركيب العميق المتنوعة.
كابل محوري قياسي: يشتمل على كابل قياسي مدمج بطول 1.0 متر لتوفير نقل نظيف للإشارة إلى صندوق التوصيل أو نقطة اتصال كابل التمديد.
موصل ClickLoc: مزود مسبقًا بموصل ClickLoc محوري مصغر، مما يضمن اتصالًا ميكانيكيًا آمنًا ومقاومًا للرطوبة.
اعتماد المناطق القابلة للانفجار: معتمد مسبقًا وفق موافقات CSA وATEX وIECEx للمواقع الخطرة، لحماية الآلات الدوارة الحرجة في المناطق المصنفة.
تصميم غير مدرع: يوفر مرونة في التركيب المباشر داخل حوامل الكابلات أو مسارات القنوات الممددة حيث لا تكون الحماية المعدنية المرنة مطلوبة.

التطبيقات

يُستخدم تكوين مسبار القرب هذا على نطاق واسع في الصناعات الثقيلة، بما في ذلك توليد الطاقة والنفط والغاز والبتروكيماويات ومعالجة المياه والتعدين. وتشمل سيناريوهات الاستخدام النموذجية ما يلي:

مراقبة اهتزاز العمود الشعاعي والموضع الديناميكي في التوربينات البخارية والغازية.
قياسات الإزاحة المحورية للعمود وموضع الدفع في الضواغط عالية السرعة.
اكتشاف إزاحة الدوار وبيت المحمل في مضخات العمليات الحرجة.
تتبع التمدد التفاضلي والنمو الحراري في المحركات والمولدات الصناعية الكبيرة.

معلومات الطلب

يُعد 330101-00-53-10-02-05 رقم جزء قابلًا للطلب متعدد المقاطع. فيما يلي تفصيل التكوين الكامل المستخلص من المواصفات الرسمية لنظام محول الإزاحة القريب Bently Nevada 3300 XL مقاس 8 مم:

الخيار / المقطع	الرمز الموجود على وحدة SKU هذه	الوصف / الخيار المحدد
الطراز الأساسي	330101	مسبار قرب 3300 XL مقاس 8 mm، قلاوظ 3/8-24 UNF، من دون تدريع
A: خيار الطول غير الملولب	00	0.0 بوصة (جسم ملولب بالكامل)
B: خيار الطول الإجمالي للهيكل	53	الطول الإجمالي للهيكل 5.3 بوصة (134.6 mm) (يُطلب بزيادات قدرها 0.1 بوصة)
C: خيار الطول الإجمالي	10	إجمالي طول الكابل 1.0 متر (3.3 قدم)
D: خيار الموصل ونوع الكابل	02	موصل محوري مصغر ClickLoc، كابل قياسي
E: خيار اعتماد الوكالة	05	اعتمادات CSA وATEX وIECEx للمواقع الخطرة

المواصفات الفنية

معلمة المواصفة	القيمة / الوصف
الشركة المصنّعة	Bently Nevada
رقم الجزء	330101-00-53-10-02-05
عائلة المنتجات	نظام محول القرب 3300 XL مقاس 8 mm
قطر طرف المسبار	8 mm
نوع القياس	الإزاحة (القرب)
مبدأ التشغيل	التيارات الدوامية
مواصفات القلاوظ	3/8-24 UNF-2A
الطول غير الملولب	0.0 بوصة
الطول الإجمالي للهيكل	5.3 بوصة
إجمالي طول الكابل	1.0 متر (3.3 قدم)
نوع الموصل	موصل محوري مصغر ClickLoc
نوع الكابل	كابل محوري قياسي (من دون تدريع)
اعتمادات المناطق الخطرة	اعتمادات CSA وATEX وIECEx للمواقع الخطرة
الأبعاد	45 mm x 95 mm x 95 mm (الارتفاع x العرض x العمق)
الوزن	0.14 كجم

إرشادات التركيب

لضمان مراقبة دقيقة للاهتزاز وإطالة عمر مسبار القرب، يجب اتباع إرشادات التركيب التالية:

معايرة فجوة المسبار: ثبّت المسبار مع ضبط الفجوة الفعلية المناسبة بين طرف المسبار وعمود الهدف وفقًا لمواصفات معايرة النظام (عادةً 1.27 mm أو 50 mils لأنظمة 3300 XL القياسية).
القلاوظ وعزم الدوران: اربط جسم 3/8-24 UNF داخل كتيفة التثبيت أو هيكل الآلة. تأكد من تثبيت المسبار بإحكام باستخدام صواميل القفل لمنع ارتخائه بسبب اهتزاز الآلة. لا تتجاوز حدود عزم الدوران القصوى للجسم مقاس 8 mm.
توجيه الكابل: وجّه الكابل المحوري القياسي بطول 1.0 متر بعيدًا عن خطوط الآلات ذات الجهد العالي لمنع التداخل الكهرومغناطيسي. حافظ على أنصاف أقطار الانحناء المناسبة لمسارات الكابلات المحورية القياسية.
التدريع والتأريض: تأكد من تنفيذ ممارسات التدريع والتأريض المناسبة عند نقطة التوصيل التي يصل فيها كابل المسبار بكابل التمديد ومستشعر Proximitor.
المناطق الخطرة: تأكد من توافق التركيب مع القواعد الكهربائية المحلية والحواجز المطلوبة وفقًا لعلامات المناطق الخطرة الخاصة بـ CSA وATEX وIECEx.

الامتثال والشهادات

يتوافق تكوين 330101-00-53-10-02-05 مع المعايير العالمية للسلامة والموثوقية الصناعية في الأجواء التي يحتمل أن تكون قابلة للانفجار:

CSA: معتمد للمواقع الخطرة ولسلامة الكهرباء الصناعية في أمريكا الشمالية.
ATEX: معتمد للاستخدام في الأجواء التي يحتمل أن تكون قابلة للانفجار داخل أوروبا.
IECEx: معتمد وفقًا للمعايير الدولية للأجواء التي تحتوي على غبار وغازات قابلة للانفجار.

FAQ

ماذا يمثّل الرمز -00-53 في المسبار 330101-00-53-10-02-05؟

يشير الجزء -00 إلى طول غير ملولب يبلغ 0.0 بوصة، ما يعني أن غلاف المسبار ملولب بالكامل. ويحدّد الجزء -53 طولًا إجماليًا للغلاف يبلغ 5.3 بوصات، ما يتيح تركيبًا عميقًا داخل أغلفة الآلات.

ما نوع الكابل والموصل المستخدمان في هذا الطراز تحديدًا؟

يشتمل هذا الطراز على كابل محوري قياسي بطول 1.0 متر، ينتهي بموصل ClickLoc محوري مصغّر (الخيار 02)، ولا يحتوي على تدريع معدني واقٍ.

هل المسبار 330101-00-53-10-02-05 معتمد للاستخدام في المواقع الخطرة؟

نعم، يحمل تكوين هذا المسبار تحديدًا اعتمادات CSA وATEX وIECEx (الخيار 05) للتركيبات الدائمة في الأجواء التي يُحتمل أن تكون قابلة للانفجار.

ما كابلات التمديد وحساسات Proximitor المتوافقة مع هذا المسبار؟

يجب إقران هذا المسبار بطول 1.0 متر بكابلات تمديد محورية قياسية وحساسات Proximitor من طراز 3300 XL التي تتوافق مع إجمالي طول النظام، وعادةً ما تُستكمل بتكوين نظام إجمالي بطول 5 أمتار أو 9 أمتار.
