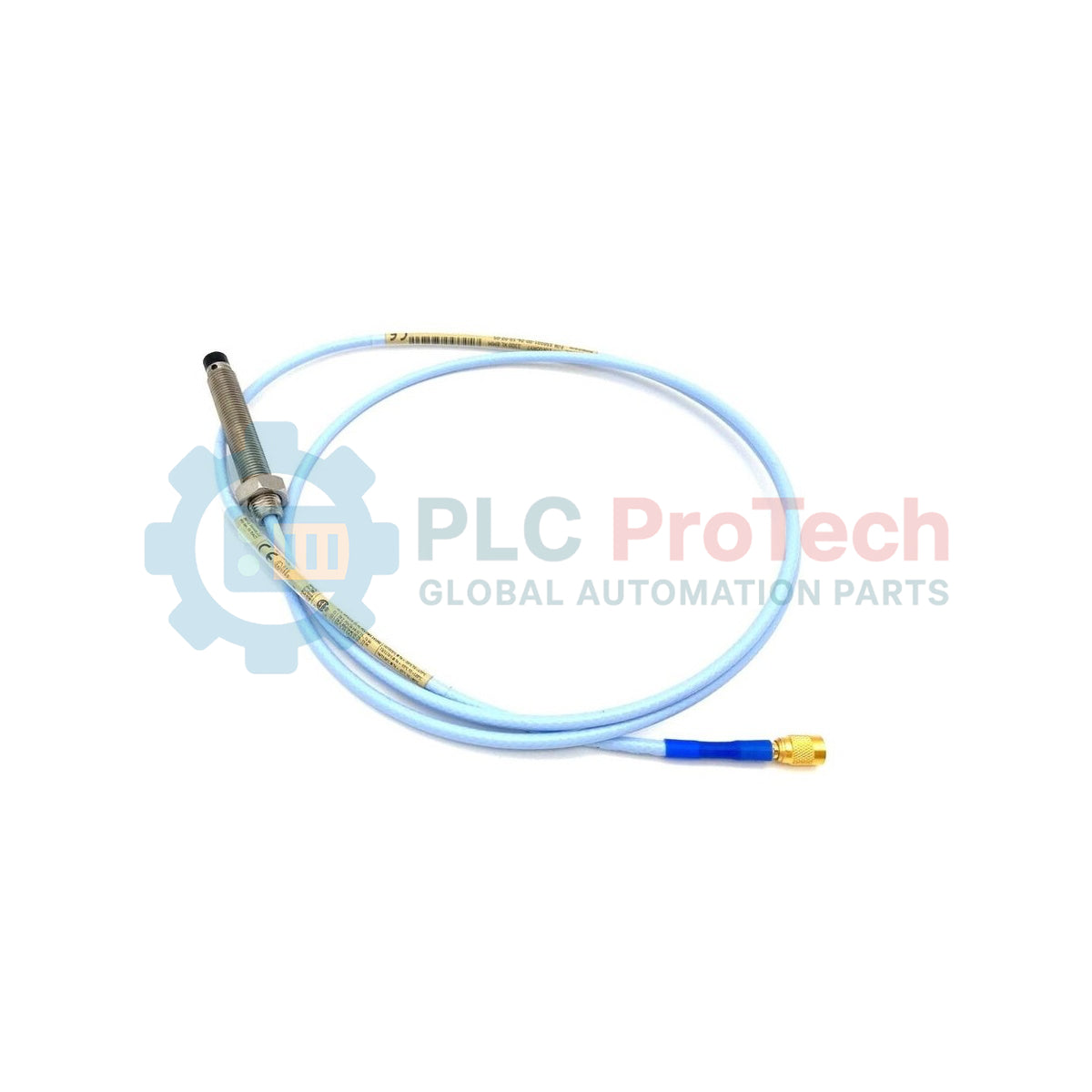

بنتلي نيفادا 330101-16-28-10-12-CN مسبار تقارب 3300 XL بقياس 8 مم

نظرة عامة على المنتج

يُعد 330101-16-28-10-12-CN مسبار تقارب عالي الدقة 3300 XL 8 mm Proximity Probe يتميز بخيط 3/8-24 UNF وتصميم غير مدرع. كجزء أساسي من نظام محول Bently Nevada 3300 XL، تم تصميم هذا المستشعر الكهربي الدوامي لحماية الآلات الحرجة، حيث يقيس الاهتزاز والموقع على آلات المحامل ذات الفيلم السائل. يُستخدم هذا التكوين المحدد، بطوله الإجمالي 1.0 متر وكابل FluidLoc، على نطاق واسع في التوربينات الغازية، التوربينات البخارية، والضواغط الطردية عالية السرعة. من خلال تقديم عامل مقياس خطي موحد بقيمة 200 mV/mil، يوفر 330101 بيانات عالية الدقة اللازمة لتشخيصات نظام System 1، مما يمكّن المشغلين من اكتشاف علامات مبكرة لتآكل المحامل أو عدم استقرار العمود قبل أن تتطور إلى أعطال ميكانيكية مكلفة.

مصفوفة البيانات الفنية (أولوية المعلمات)

تلخص الجدول التالي المواصفات الفنية الدقيقة لـ 330101-16-28-10-12-CN لضمان توافق هندسي دقيق وفهرسة SEO.

الأسئلة الشائعة حول الأداء الفني

لماذا يُستخدم التكوين "بدون درع" في 330101-16-28-10-12-CN؟ يوفر الإصدار بدون درع أقصى قدر من المرونة لتوجيه الكابل داخل القنوات الضيقة أو أغطية الآلات الداخلية حيث لا يشكل التآكل الميكانيكي الخارجي خطرًا رئيسيًا. هذا يقلل من قطر الكابل الكلي، مما يسهل سحبه عبر المسارات الداخلية المعقدة أثناء التركيب.

ما هي الفائدة المحددة لكابل FluidLoc (الخيار 12)؟ تم تصميم كابل FluidLoc بختم داخلي خاص يمنع تسرب زيت التشحيم أو السوائل الأخرى عبر داخل الكابل المحوري. هذه ميزة حرجة للسلامة والصيانة للمجسات المثبتة في بيئات زيت مضغوطة.

كيف يؤثر الطول غير المخيط 1.6 بوصة على التركيب؟ يسمح القسم غير المخيط 1.6 بوصة (16) بالإدخال السريع في الحامل أو الغلاف دون الحاجة إلى الخيط المستمر. يوفر سطحًا أملسًا للجزء الأول من جسم المسبار، مما يبسط عملية التباعد في أغطية المحامل العميقة.

بروتوكول الهندسة الميدانية والتركيب

• التركيب وحدود العزم: عند تركيب مسبار 3/8-24 UNF، الحد الأقصى الموصى به لعزم الدوران هو 13.5 نيوتن متر (10 قدم-رطل). تجاوز هذا الحد قد يتلف خيوط الفولاذ المقاوم للصدأ أو يسبب إجهادًا داخليًا على ملف الاستشعار. استخدم دائمًا مفتاح عزم معاير للتركيب النهائي.

• التعامل مع موصل Coaxial: تم تصميم موصل ClickLoc لبيئات الاهتزاز العالي. تأكد من سماع "نقرة" إيجابية أثناء الاتصال. لا تستخدم كماشة لتشديد الموصلات المحورية الصغيرة؛ الشد باليد مع آلية القفل كافيان للحفاظ على سلامة الإشارة.

• معايرة جهد الفجوة: لنظام 3300 XL القياسي، يجب ضبط الفجوة على -10.0 فولت تيار مستمر (باستخدام مقياس الفولت عند خرج Proximitor) لضمان تموضعه في مركز النطاق الخطي 80 ميل (2.0 مم). هذا يوفر أدق قياس لاهتزاز العمود الديناميكي.

مزايا هندسية وسلامة المواد

يمثل Bently Nevada 330101-16-28-10-12-CN المعيار الذهبي في استشعار التقارب، حيث يتميز بطرف PPS (بولي فينيلين سلفيد) كيميائيًا غير نشط تجاه معظم المذيبات والزيوت الصناعية. يضمن تصميمه استقرارًا حراريًا ثابتًا حتى عند درجات حرارة تصل إلى 177 درجة مئوية. كونه مكونًا أصليًا وجديدًا، فإنه يضمن التوافق الكامل مع محولات 3300 XL الحالية. تؤكد موافقة الوكالة CN امتثاله لمعايير السلامة الفنية والدولية المحددة، مما يجعله الخيار المفضل لمشغلي المصانع العالمية الذين ي prioritون الاعتمادية في مجموعات أجهزة الإشراف على التوربينات (TSI).
