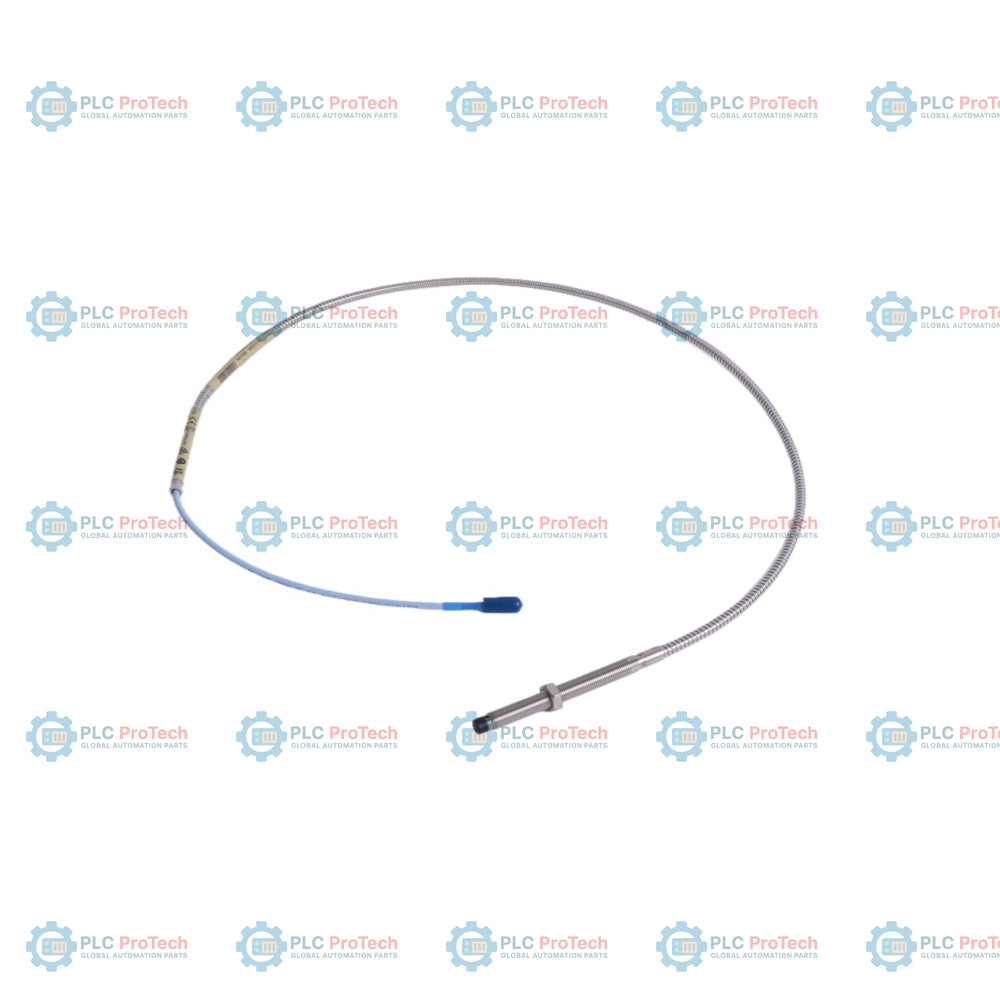

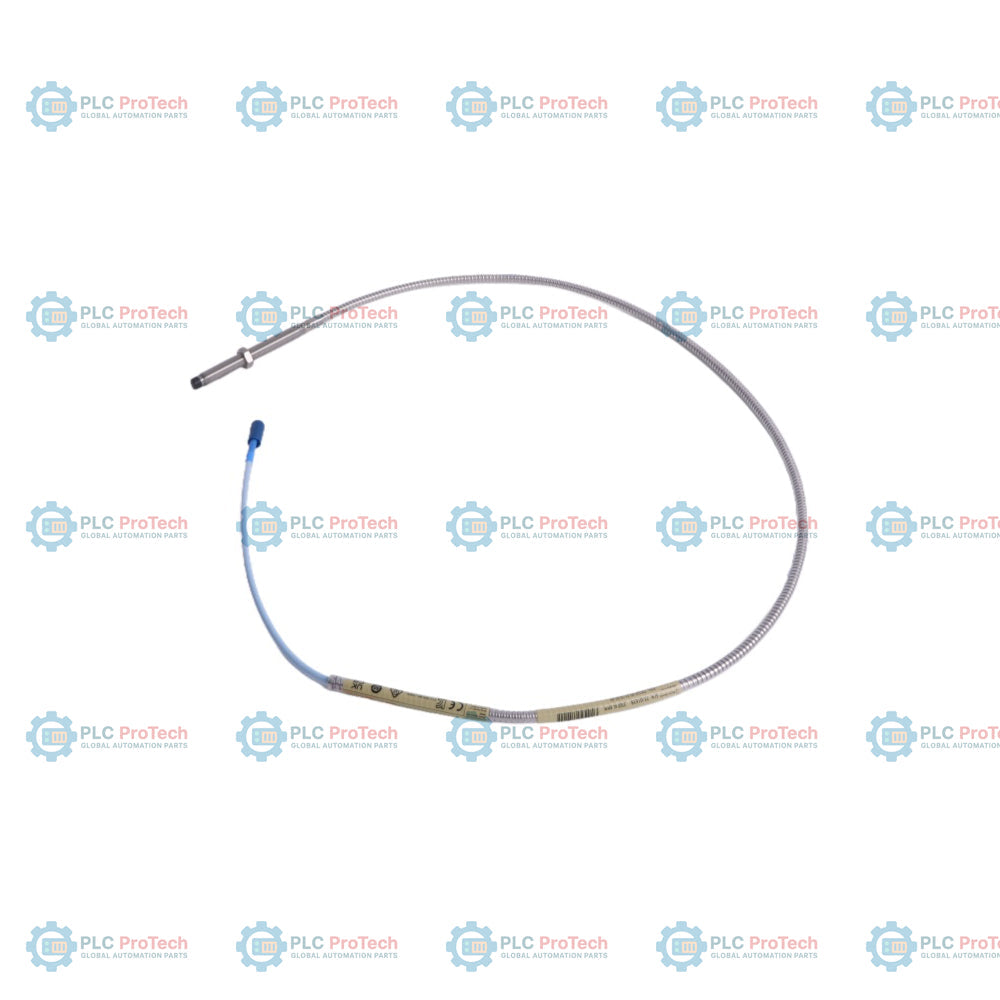

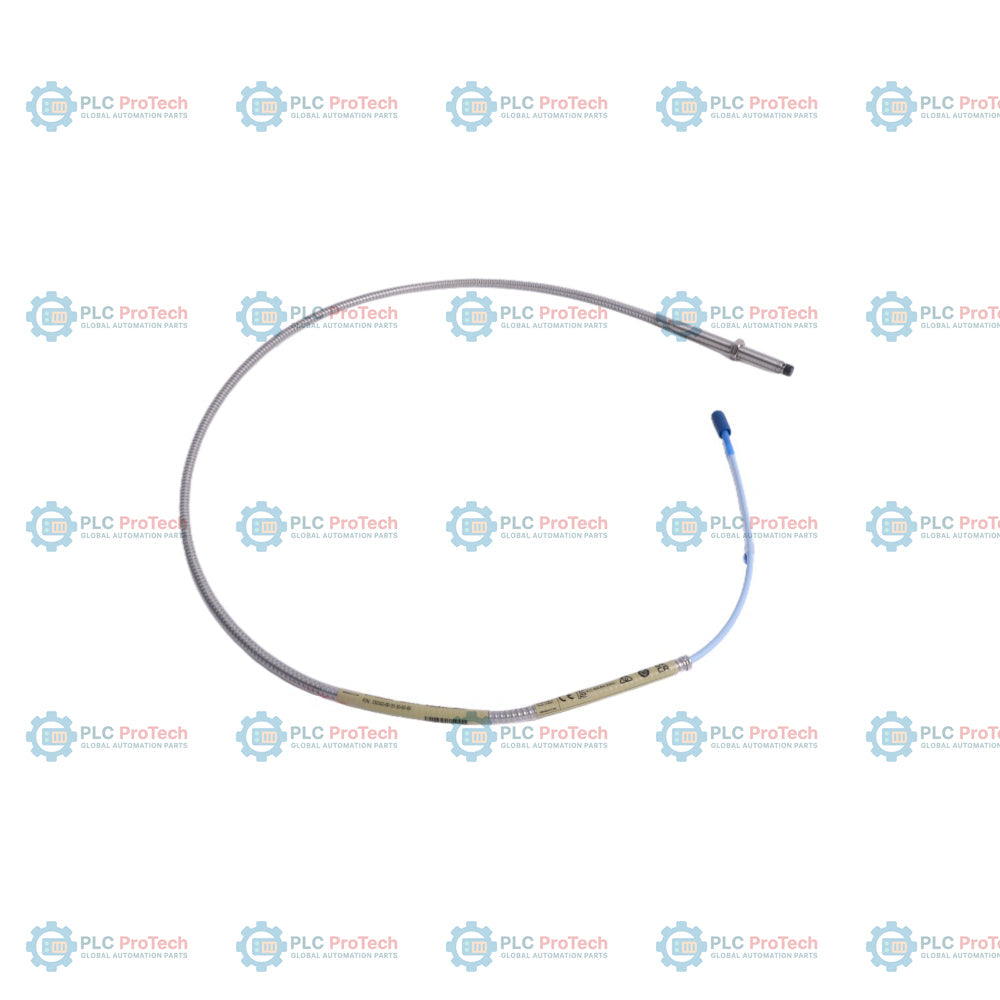

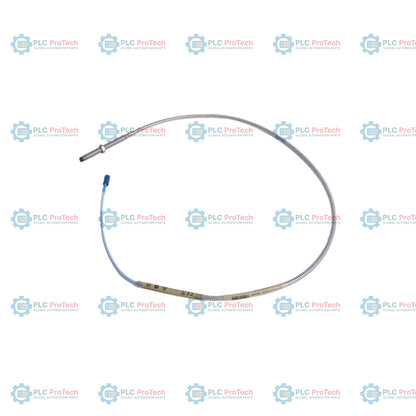

تحدد Option 00 (طول غير ملولب يبلغ 0.0 بوصة)، وOption 35 (طول إجمالي للغلاف يبلغ 3.5 بوصة)، وOption 10 (طول إجمالي يبلغ 1.0 متر)، وOption 02 (موصل محوري ClickLoc، كابل قياسي)، وOption 00 (لا حاجة إلى اعتمادات الجهات) البنية المادية لـ 330102-00-35-10-02-00، وهو مسبار اقتراب مدرع. يتميز مسبار المحول بالتيارات الدوامية هذا بجسم فولاذي ملولب 3/8-24 UNF وتدريع مدمج من الفولاذ المقاوم للصدأ لحماية الكابل المحوري من الأضرار الميكانيكية والقطع والتآكل في بيئات الآلات الدوارة القاسية. ويقترن بحساس 3300 XL Proximitor وكابل تمديد قياسي لتشكيل نظام كامل لحماية الآلات وقياس اهتزاز العمود وموضعه المحوري.
بخلاف الطرازات غير المدرعة مثل 330101، يشتمل هذا الطراز المدرع 330102 على قناة واقية من الفولاذ المقاوم للصدأ فوق الكابل المحوري القياسي المعزول بمادة FEP. ويوفر الطول غير الملولب البالغ 0.0 بوصة أقصى تعشيق لولبي لتركيبات الآبار العميقة، بينما يلائم عمق الغلاف البالغ 3.5 بوصة مداخل القلاوظ القياسية. ويستبعد هذا التكوين المحدد اعتمادات الجهات (الخيار 00)، ما يجعله مناسبًا للمناطق الصناعية العامة غير الخطرة التي لا تتطلب تصنيفات مقاومة للانفجار أو آمنة جوهريًا.
| الخيار / الفئة | الرمز على وحدة SKU هذه | المعنى من ورقة البيانات |
|---|---|---|
| رقم القطعة القابل للطلب | 330102-00-35-10-02-00 | مسبار تقارب 3300 XL مقاس 8 مم، بقلاوظ 3/8-24 UNF، مع غلاف مدرع |
| A - خيار الطول غير الملولب | 00 | 0.0 بوصة (0.0 مم) |
| B - خيار الطول الإجمالي للغلاف | 35 | 3.5 بوصات (88.9 مم) |
| C - خيار الطول الإجمالي | 10 | 1.0 متر (3.3 قدم) |
| D - خيار الموصل والكابل | 02 | موصل ClickLoc محوري مصغر، كابل قياسي |
| E - خيار موافقة الجهة | 00 | غير مطلوب / لا توجد موافقات |
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| الطراز / رقم القطعة | 330102-00-35-10-02-00 |
| قطر طرف المسبار | 8.0 مم (0.31 بوصة) |
| مقاس قلاوظ الغلاف | 3/8-24 UNF-2A |
| الطول غير الملولب | 0.0 بوصة (0 مم) |
| الطول الإجمالي للغلاف | 3.5 بوصات (88.9 مم) |
| الطول الإجمالي للمسبار | 1.0 متر (3.3 قدم) |
| غلاف الكابل | غلاف مدرع مرن من الفولاذ المقاوم للصدأ (قلب محوري معزول بـ FEP) |
| القطر الخارجي للغلاف المدرع | 7.67 مم (0.302 بوصة) |
| مادة طرف المسبار | PPS (كبريتيد متعدد الفينيلين) |
| نوع الموصل | موصل ClickLoc محوري مصغر ذكر |
| مادة الهدف | فولاذ AISI 4140 (هدف المعايرة القياسي) |
| الفجوة الموصى بها | 1.27 مم (50 ميل) |
| درجة حرارة التشغيل (المسبار) | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| المقاومة الاسمية للتيار المستمر (Rprobe) | 7.59 أوم ± 0.50 أوم (بين الموصل المركزي والموصل الخارجي) |
| معامل مقياس النظام (ISF) | 7.87 فولت/مم (200 مليفولت/ميل) عند إقرانه مع Proximitor 3300 XL |
| الأبعاد | 150 مم × 150 مم × 45 مم (الارتفاع × العرض × العمق) (حجم العبوة ملفوفًا/للشحن) |
| الوزن | 0.32 كجم (320 جم) |
| مكوّن الموصل | نوع التوصيل | مواصفات عزم الربط |
|---|---|---|
| موصل ClickLoc محوري مصغر ذكر | واجهة محورية تنزلق وتصدر نقرة | إحكام باليد (لا تستخدم الكماشة إلا عند توصيل موصلات غير XL) |
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330102-00-35-10-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مسبار القرب 3300 XL 8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 320ج
Dimensions: 150 مم × 150 مم × 45 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
تحدد Option 00 (طول غير ملولب يبلغ 0.0 بوصة)، وOption 35 (طول إجمالي للغلاف يبلغ 3.5 بوصة)، وOption 10 (طول إجمالي يبلغ 1.0 متر)، وOption 02 (موصل محوري ClickLoc، كابل قياسي)، وOption 00 (لا حاجة إلى اعتمادات الجهات) البنية المادية لـ 330102-00-35-10-02-00، وهو مسبار اقتراب مدرع. يتميز مسبار المحول بالتيارات الدوامية هذا بجسم فولاذي ملولب 3/8-24 UNF وتدريع مدمج من الفولاذ المقاوم للصدأ لحماية الكابل المحوري من الأضرار الميكانيكية والقطع والتآكل في بيئات الآلات الدوارة القاسية. ويقترن بحساس 3300 XL Proximitor وكابل تمديد قياسي لتشكيل نظام كامل لحماية الآلات وقياس اهتزاز العمود وموضعه المحوري.
بخلاف الطرازات غير المدرعة مثل 330101، يشتمل هذا الطراز المدرع 330102 على قناة واقية من الفولاذ المقاوم للصدأ فوق الكابل المحوري القياسي المعزول بمادة FEP. ويوفر الطول غير الملولب البالغ 0.0 بوصة أقصى تعشيق لولبي لتركيبات الآبار العميقة، بينما يلائم عمق الغلاف البالغ 3.5 بوصة مداخل القلاوظ القياسية. ويستبعد هذا التكوين المحدد اعتمادات الجهات (الخيار 00)، ما يجعله مناسبًا للمناطق الصناعية العامة غير الخطرة التي لا تتطلب تصنيفات مقاومة للانفجار أو آمنة جوهريًا.
| الخيار / الفئة | الرمز على وحدة SKU هذه | المعنى من ورقة البيانات |
|---|---|---|
| رقم القطعة القابل للطلب | 330102-00-35-10-02-00 | مسبار تقارب 3300 XL مقاس 8 مم، بقلاوظ 3/8-24 UNF، مع غلاف مدرع |
| A - خيار الطول غير الملولب | 00 | 0.0 بوصة (0.0 مم) |
| B - خيار الطول الإجمالي للغلاف | 35 | 3.5 بوصات (88.9 مم) |
| C - خيار الطول الإجمالي | 10 | 1.0 متر (3.3 قدم) |
| D - خيار الموصل والكابل | 02 | موصل ClickLoc محوري مصغر، كابل قياسي |
| E - خيار موافقة الجهة | 00 | غير مطلوب / لا توجد موافقات |
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| الطراز / رقم القطعة | 330102-00-35-10-02-00 |
| قطر طرف المسبار | 8.0 مم (0.31 بوصة) |
| مقاس قلاوظ الغلاف | 3/8-24 UNF-2A |
| الطول غير الملولب | 0.0 بوصة (0 مم) |
| الطول الإجمالي للغلاف | 3.5 بوصات (88.9 مم) |
| الطول الإجمالي للمسبار | 1.0 متر (3.3 قدم) |
| غلاف الكابل | غلاف مدرع مرن من الفولاذ المقاوم للصدأ (قلب محوري معزول بـ FEP) |
| القطر الخارجي للغلاف المدرع | 7.67 مم (0.302 بوصة) |
| مادة طرف المسبار | PPS (كبريتيد متعدد الفينيلين) |
| نوع الموصل | موصل ClickLoc محوري مصغر ذكر |
| مادة الهدف | فولاذ AISI 4140 (هدف المعايرة القياسي) |
| الفجوة الموصى بها | 1.27 مم (50 ميل) |
| درجة حرارة التشغيل (المسبار) | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| المقاومة الاسمية للتيار المستمر (Rprobe) | 7.59 أوم ± 0.50 أوم (بين الموصل المركزي والموصل الخارجي) |
| معامل مقياس النظام (ISF) | 7.87 فولت/مم (200 مليفولت/ميل) عند إقرانه مع Proximitor 3300 XL |
| الأبعاد | 150 مم × 150 مم × 45 مم (الارتفاع × العرض × العمق) (حجم العبوة ملفوفًا/للشحن) |
| الوزن | 0.32 كجم (320 جم) |
| مكوّن الموصل | نوع التوصيل | مواصفات عزم الربط |
|---|---|---|
| موصل ClickLoc محوري مصغر ذكر | واجهة محورية تنزلق وتصدر نقرة | إحكام باليد (لا تستخدم الكماشة إلا عند توصيل موصلات غير XL) |
