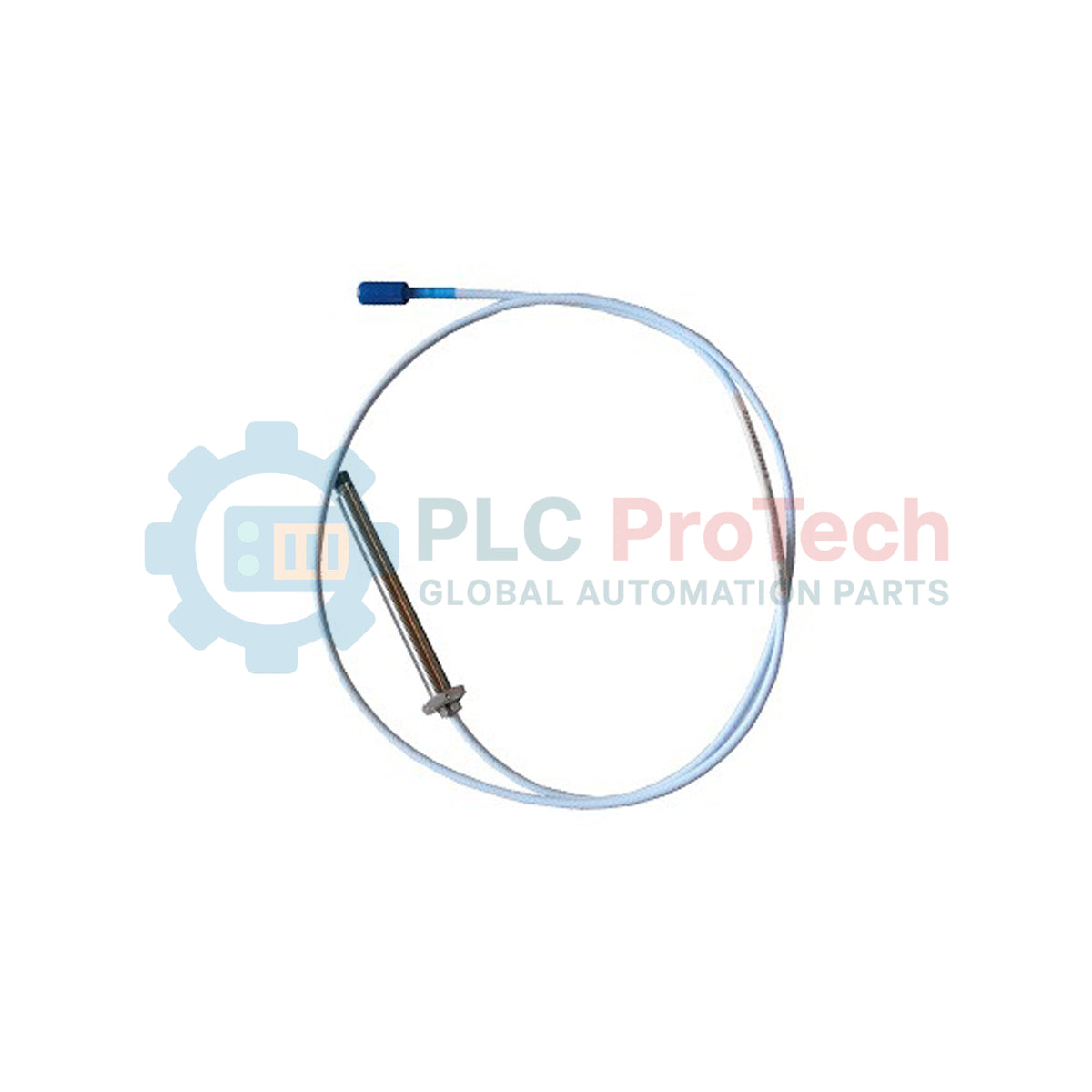

نظام محول تقارب 8 مم 3300 XL Bently Nevada 330102-11-45-50-11-CN

نظام المجس القريب من التيار الدوامي من سلسلة 3300 XL، الطراز 330102-11-45-50-11-CN، هو نظام دقيق مصمم لمراقبة الاهتزاز والموقع المستمر للآلات الصناعية. يوفر هذا النظام قياسًا دقيقًا غير تلامسي للإزاحة بين طرف المجس والعمود الدوار، حيث يحول الحركة الميكانيكية إلى إشارة كهربائية عالية الدقة. تم تصنيع المجس بطرف من بوليفينيلين سلفيد (PPS) المتين وغطاء من الفولاذ المقاوم للصدأ، مما يجعل الطراز 330102 مثاليًا للموثوقية في الظروف القاسية، بما في ذلك التعرض لزيوت التشحيم عالية الضغط والأجواء المسببة للتآكل. من خلال توفير بيانات حيوية إلى رفوف المراقبة من سلسلة 3500، يسهل هذا النظام استراتيجيات الصيانة الاستباقية، مما يقلل بشكل كبير من فترات التوقف غير المتوقعة ويعزز السلامة التشغيلية للآلات التوربينية عالية السرعة والضواغط والمضخات.

تفصيل اللاحقة

يستخدم تكوين 330102 منطق لاحقة متعددة الأقسام لتحديد الأبعاد الفيزيائية ومتطلبات التركيب والشهادات الإقليمية:

• 11 (الطول غير الملولب): يحدد الجزء غير الملولب من برميل المجس، عادةً بزيادات 10 مم.

• 45 (الطول الكلي للغطاء): يحدد الطول الإجمالي لغلاف المجس. في هذه الحالة، 45 تعني غطاء بطول 45 مم.

• 50 (الطول الكلي): يشير إلى الطول الإجمالي للمجس والكابل المدمج. الرمز 50 يعادل طول نظام 5.0 أمتار.

• 11 (خيار الموصل ونوع الكابل): يحدد موصل 3300 XL القياسي مع خيارات حماية/درع الكابل.

• CN (اعتماد الوكالة): يحدد الامتثال الإقليمي وشهادات السلامة الخاصة بسوق الصين (NEPSI/CCC).

المواصفات الفنية

الأسئلة الفنية المتكررة

كيف أضمن وجود الفجوة الصحيحة للمجس أثناء التركيب؟

يجب ضبط الفجوة باستخدام جهد التيار المستمر الخارج من حساس Proximitor. بالنسبة لنظام 3300 XL 8 مم القياسي، يكون النطاق الخطي عادةً مركزًا عند -10 فولت تيار مستمر، مما يعادل فجوة فيزيائية تقارب 1.27 مم (50 ميل) بين الطرف والهدف.

هل هذا المجس متوافق مع حساسات Proximitor غير 3300 XL؟

لا، تم تصميم مجس 3300 XL 8 مم للعمل ضمن نظام 3300 XL فقط. خلط مجسات 3300 XL مع حساسات Proximitor أو كابلات تمديد غير XL يؤدي إلى أخطاء في عامل المقياس وعدم خطية في بيانات الاهتزاز.

ما أهمية مادة طرف PPS؟

بوليفينيلين سلفيد هو بلاستيك حراري عالي الأداء يوفر مقاومة كيميائية فائقة وثباتًا أبعاديًا عند درجات حرارة عالية، مما يمنع تشوه الطرف الذي قد يسبب تلامسًا فعليًا مع العمود الدوار.

دليل الهندسة والتركيب

يعد النشر الصحيح لنظام القرب من سلسلة 330102 ضروريًا لدقة الإشارة وطول العمر:

• معايرة مادة الهدف: النظام معاير في المصنع لصلب AISI 4140. إذا اختلفت مادة العمود (مثل الفولاذ المقاوم للصدأ أو المطلي بالكروم)، سيتغير عامل المقياس، مما يتطلب منحنى معايرة مخصص داخل جهاز المراقبة.

• التباعد الجانبي: تأكد من وجود تباعد جانبي لا يقل عن 1.5 ضعف قطر طرف المجس (حوالي 12 مم) من أي معدن محيط. عدم كفاية التباعد يسبب "الرؤية الجانبية"، حيث يكتشف المجس الغلاف بدلاً من العمود، مما يؤدي إلى قراءات خاطئة.

• سلامة الموصل: يجب شد الموصلات النحاسية المطلية بالذهب يدويًا. استخدم شريط السيليكون أو أنابيب الانكماش الحراري لإغلاق الاتصال بين المجس وكابل التمديد لمنع دخول الزيت، الذي قد يسبب انحراف الإشارة.

• التأريض والتظليل: يجب تركيب حساس Proximitor في سكة DIN أو غلاف حائط معزول عن تأريض الماكينة. تأكد من تأريض درع الكابل فقط عند رف المراقبة للقضاء على حلقات التأريض المحتملة.

• تمرير الكابل: تجنب تمرير كابلات المجس موازية لخطوط الطاقة ذات التيار العالي. استخدم مواسير معدنية مؤرضة أو أنظمة صواني لحماية كابل المحوري من التلف الميكانيكي والتداخل الكهرومغناطيسي.
