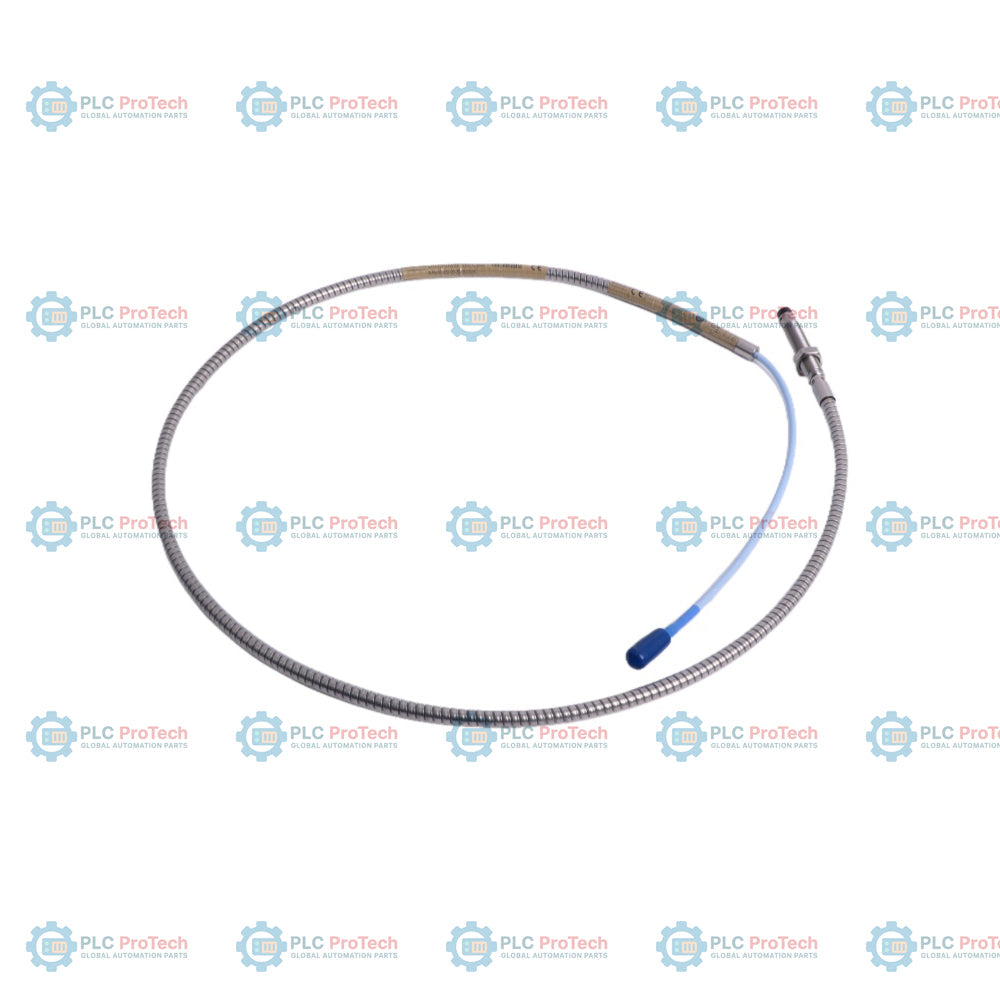

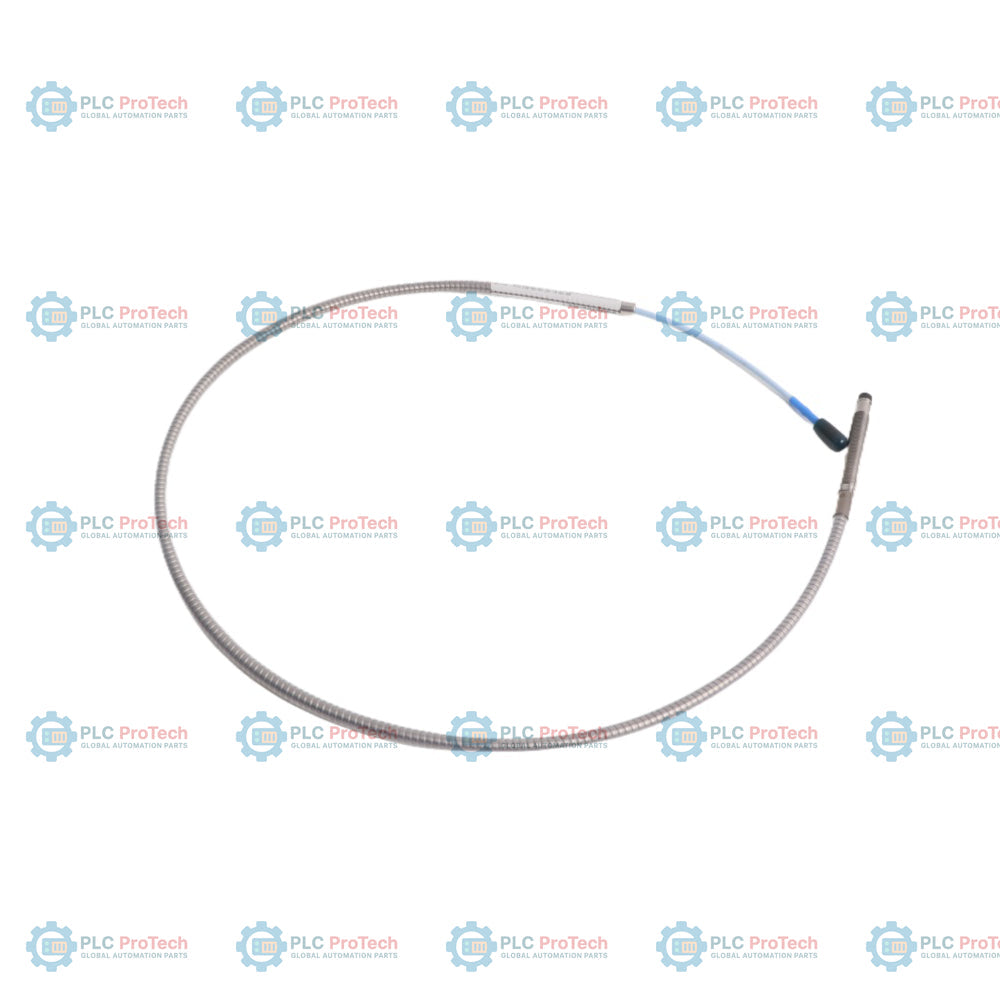

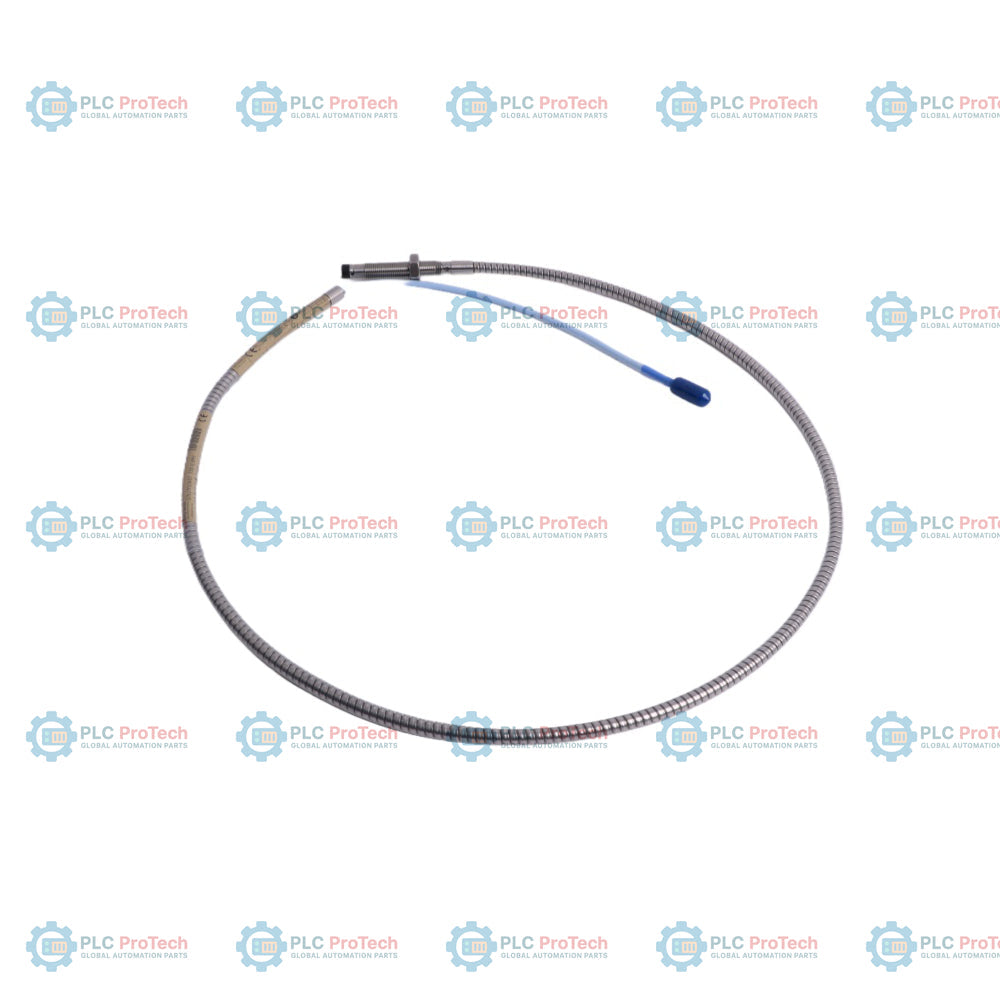

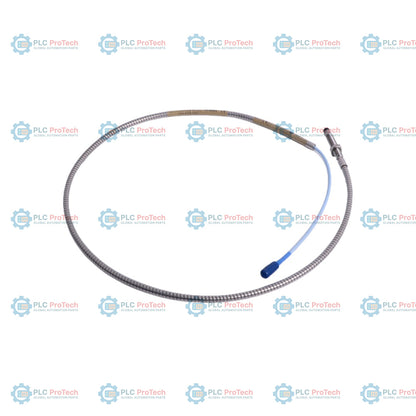

جسم مسبار فولاذي ملولب جزئيًا بمقاس 3/8-24 UNF، بطول غير ملولب يبلغ 3.6 بوصات (الخيار 36)، وطول إجمالي للغلاف يبلغ 8.0 بوصات (الخيار 80)، وكابل مدرع بطول 1.0 متر (الخيار 10) — 330102-36-80-10-02-05. يوفر تكوين مسبار القرب 3300 XL مقاس 8 مم هذا حماية ميكانيكية بفضل الدرع المدمج من الفولاذ المقاوم للصدأ، مما يميزه عن الإصدارات غير المدرعة مثل سلسلة 330101. وتنتهي المجموعة بموصل ClickLoc محوري ذكري مصغر (الخيار 02) من دون واقٍ للموصل، وتحمل اعتمادات للمناطق الخطرة بموجب الخيار 05 (CSA وATEX وIECEx) للتركيب في المناطق المصنفة.
يعمل المسبار كمحوّل تيار دوامي يقترن بمستشعر Proximitor 3300 XL وكابل تمديد. ويعمل عبر توليد مجال كهرومغناطيسي عالي التردد يتفاعل مع هدف معدني، محولًا الإزاحة الفيزيائية إلى جهد كهربائي متناسب. ويُستخدم هذا التكوين المحدد لقياس اهتزاز العمود والموضع المحوري والسرعة في الآلات الصناعية، مثل التوربينات البخارية والضواغط الطاردة المركزية والمضخات الكبيرة.
| قسم الخيار | الرمز على وحدة SKU هذه | معنى التكوين |
|---|---|---|
| رقم الجزء القابل للطلب | 330102-36-80-10-02-05 | مسبار القرب 3300 XL مقاس 8 مم، بسنون 3/8-24 UNF، مع تدريع |
| A - خيار الطول غير الملولب | 36 | الطول غير الملولب 3.6 بوصات (91 مم) |
| B - خيار الطول الإجمالي للهيكل | 80 | الطول الإجمالي للهيكل 8.0 بوصات (203 مم) |
| C - خيار الطول الإجمالي | 10 | إجمالي طول النظام 1.0 متر (3.3 قدم) |
| D - خيار الموصل ونوع الكابل | 02 | موصل ClickLoc محوري مصغر، كابل قياسي |
| E - خيار اعتماد الوكالة | 05 | اعتمادات CSA وATEX وIECEx |
| خيار اللاحقة | لا يوجد | التكوين القياسي دون لاحقة حزمة خاصة بالدولة في النهاية (مثل -CN للصين NEPSI/CCC) |
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنعة | Bently Nevada (Baker Hughes) |
| رقم الجزء / الطراز | 330102-36-80-10-02-05 |
| نوع المنتج | مسبار القرب 3300 XL مقاس 8 مم مع تدريع |
| مقاس السنون | 3/8-24 UNF-2A |
| قطر طرف المسبار | 8.0 مم (0.31 بوصة) |
| طول الهيكل غير الملولب | 3.6 بوصة (91.4 مم) |
| الطول الإجمالي للهيكل | 8.0 بوصة (203.2 مم) |
| طول الكابل | 1.0 م (3.3 قدم) |
| حماية التدريع | تدريع مرن من الفولاذ المقاوم للصدأ |
| نوع الكابل | محوري 75 أوم (قياسي) |
| نوع الموصل | موصل ClickLoc محوري مصغر ذكر |
| نطاق درجة حرارة التشغيل | من -52 درجة مئوية إلى +177 درجة مئوية (من -62 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| تصنيف الضغط التفاضلي | مصمم لإحكام ضغط الفرق بين الطرف والهيكل (حلقة إحكام Viton دائرية) |
| معامل القياس | 7.87 فولت/مم (200 مللي فولت/ميل) عند إقرانه بجهاز 3300 XL Proximitor |
| استجابة التردد | من 0 هرتز إلى 10 كيلوهرتز (كحد أدنى) |
| الأبعاد | 150 مم × 150 مم × 35 مم (الارتفاع × العرض × العمق) |
| الوزن | 0.34 كجم |
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330102-36-80-10-02-05
Country of origin:الولايات المتحدة
نوع المنتج: مسبار القرب 3300 XL 8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 340ج
Dimensions: 150 مم × 150 مم × 35 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
جسم مسبار فولاذي ملولب جزئيًا بمقاس 3/8-24 UNF، بطول غير ملولب يبلغ 3.6 بوصات (الخيار 36)، وطول إجمالي للغلاف يبلغ 8.0 بوصات (الخيار 80)، وكابل مدرع بطول 1.0 متر (الخيار 10) — 330102-36-80-10-02-05. يوفر تكوين مسبار القرب 3300 XL مقاس 8 مم هذا حماية ميكانيكية بفضل الدرع المدمج من الفولاذ المقاوم للصدأ، مما يميزه عن الإصدارات غير المدرعة مثل سلسلة 330101. وتنتهي المجموعة بموصل ClickLoc محوري ذكري مصغر (الخيار 02) من دون واقٍ للموصل، وتحمل اعتمادات للمناطق الخطرة بموجب الخيار 05 (CSA وATEX وIECEx) للتركيب في المناطق المصنفة.
يعمل المسبار كمحوّل تيار دوامي يقترن بمستشعر Proximitor 3300 XL وكابل تمديد. ويعمل عبر توليد مجال كهرومغناطيسي عالي التردد يتفاعل مع هدف معدني، محولًا الإزاحة الفيزيائية إلى جهد كهربائي متناسب. ويُستخدم هذا التكوين المحدد لقياس اهتزاز العمود والموضع المحوري والسرعة في الآلات الصناعية، مثل التوربينات البخارية والضواغط الطاردة المركزية والمضخات الكبيرة.
| قسم الخيار | الرمز على وحدة SKU هذه | معنى التكوين |
|---|---|---|
| رقم الجزء القابل للطلب | 330102-36-80-10-02-05 | مسبار القرب 3300 XL مقاس 8 مم، بسنون 3/8-24 UNF، مع تدريع |
| A - خيار الطول غير الملولب | 36 | الطول غير الملولب 3.6 بوصات (91 مم) |
| B - خيار الطول الإجمالي للهيكل | 80 | الطول الإجمالي للهيكل 8.0 بوصات (203 مم) |
| C - خيار الطول الإجمالي | 10 | إجمالي طول النظام 1.0 متر (3.3 قدم) |
| D - خيار الموصل ونوع الكابل | 02 | موصل ClickLoc محوري مصغر، كابل قياسي |
| E - خيار اعتماد الوكالة | 05 | اعتمادات CSA وATEX وIECEx |
| خيار اللاحقة | لا يوجد | التكوين القياسي دون لاحقة حزمة خاصة بالدولة في النهاية (مثل -CN للصين NEPSI/CCC) |
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنعة | Bently Nevada (Baker Hughes) |
| رقم الجزء / الطراز | 330102-36-80-10-02-05 |
| نوع المنتج | مسبار القرب 3300 XL مقاس 8 مم مع تدريع |
| مقاس السنون | 3/8-24 UNF-2A |
| قطر طرف المسبار | 8.0 مم (0.31 بوصة) |
| طول الهيكل غير الملولب | 3.6 بوصة (91.4 مم) |
| الطول الإجمالي للهيكل | 8.0 بوصة (203.2 مم) |
| طول الكابل | 1.0 م (3.3 قدم) |
| حماية التدريع | تدريع مرن من الفولاذ المقاوم للصدأ |
| نوع الكابل | محوري 75 أوم (قياسي) |
| نوع الموصل | موصل ClickLoc محوري مصغر ذكر |
| نطاق درجة حرارة التشغيل | من -52 درجة مئوية إلى +177 درجة مئوية (من -62 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| تصنيف الضغط التفاضلي | مصمم لإحكام ضغط الفرق بين الطرف والهيكل (حلقة إحكام Viton دائرية) |
| معامل القياس | 7.87 فولت/مم (200 مللي فولت/ميل) عند إقرانه بجهاز 3300 XL Proximitor |
| استجابة التردد | من 0 هرتز إلى 10 كيلوهرتز (كحد أدنى) |
| الأبعاد | 150 مم × 150 مم × 35 مم (الارتفاع × العرض × العمق) |
| الوزن | 0.34 كجم |
