بنتلي نيفادا 330103-00-03-10-02-CN 3300 XL مسبار تقارب

نظرة عامة على المنتج

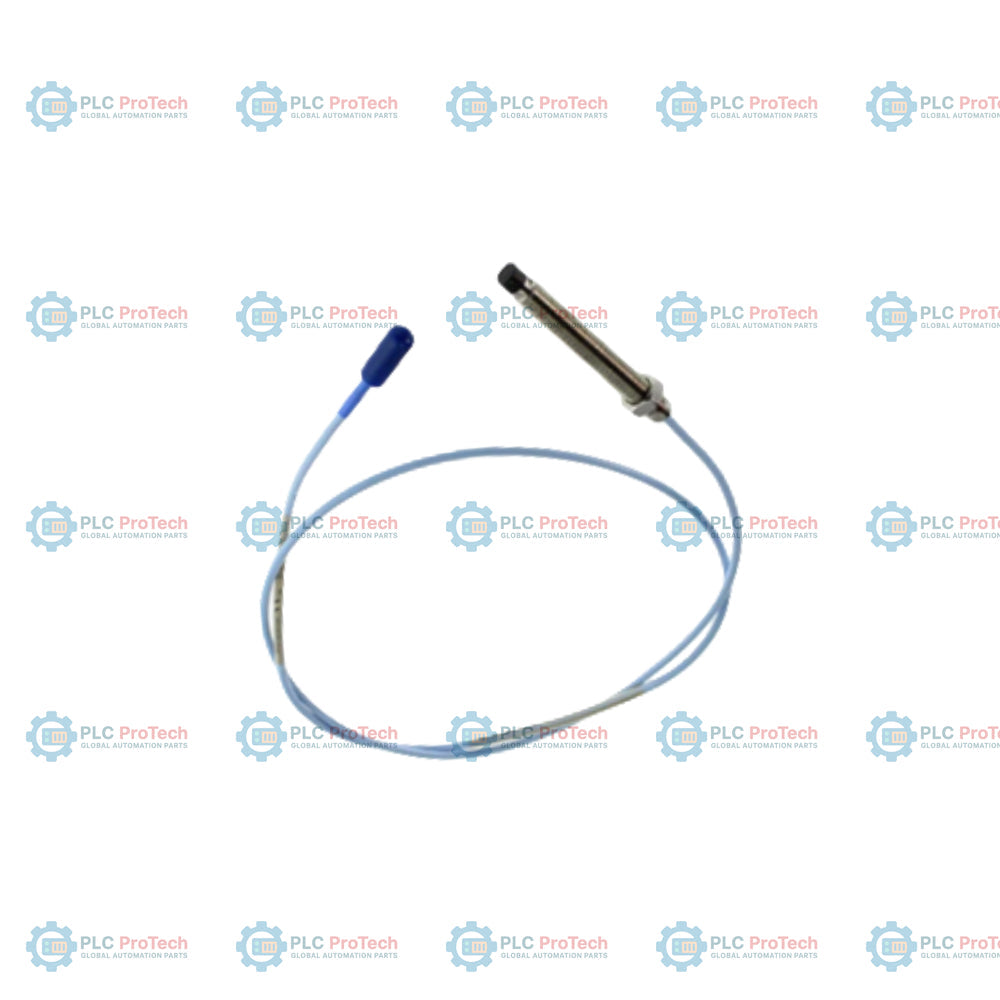

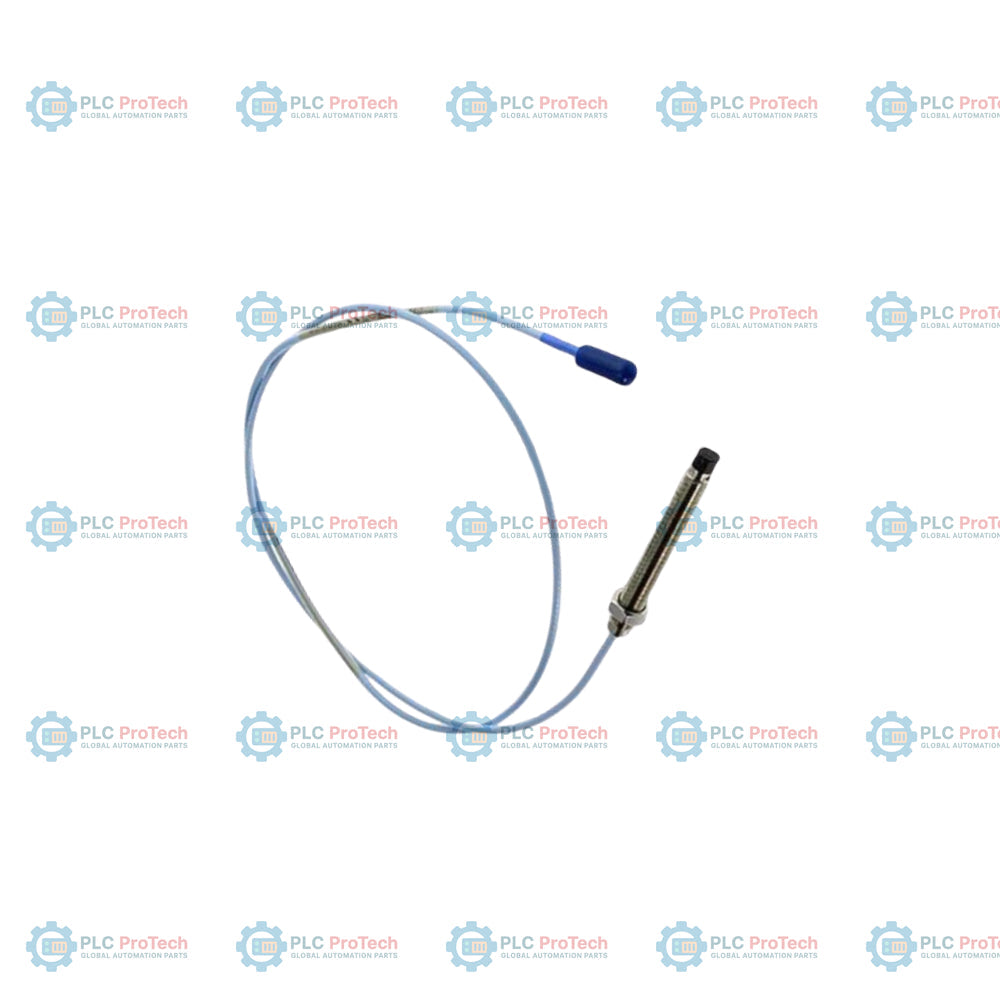

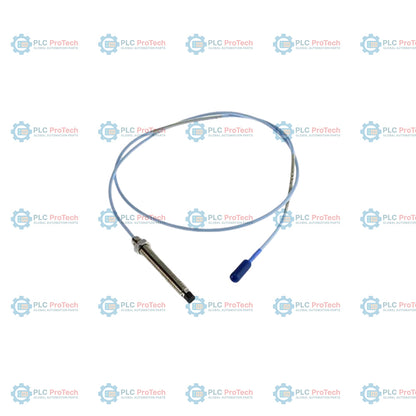

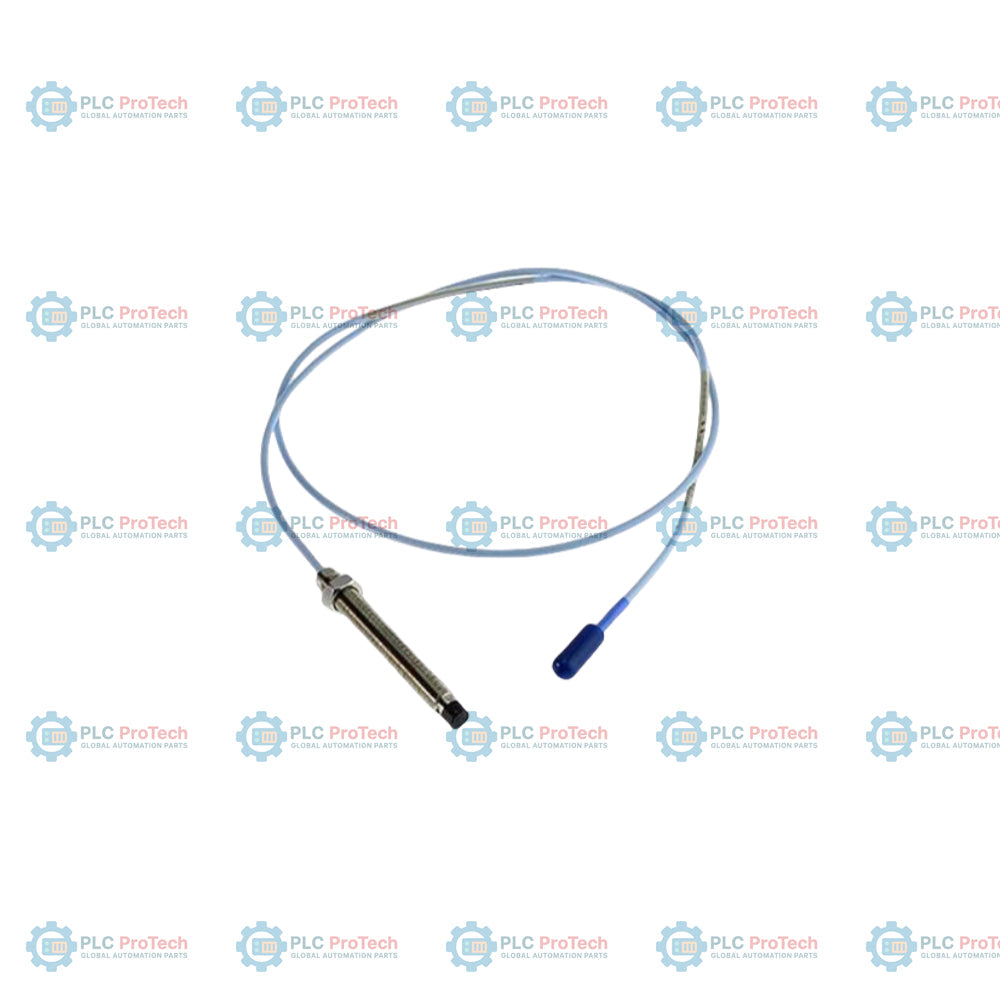

مسبار القرب 330103-00-03-10-02-CN من Bently Nevada هو مسبار تيار دوامي بقياس 8 مم من سلسلة 3300 XL. تم تصميم هذا المحول لقياسات الإزاحة والاهتزاز غير التلامسية في تطبيقات الماكينات الحرجة، بما في ذلك التوربينات البخارية والغازية، الضواغط الطرد المركزي، والمضخات الصناعية. يوفر نظام 3300 XL عامل مقياس متقدم بقيمة 7.87 فولت/مم (200 مللي فولت/ميل)، مما يقدم بيانات عالية الدقة للاهتزاز الشعاعي، الموضع المحوري، وقياسات السرعة.

يتميز هذا التكوين بخيط 3/8-24 UNF مع طول غلاف كلي 0.3 بوصة ويُزود بدون درع من الفولاذ المقاوم للصدأ. يتضمن التجميع كابلًا متكاملاً بطول 1.0 متر (3.3 قدم) مزودًا بموصل ClickLoc™ محوري صغير. يشير اللاحقة "CN" إلى الامتثال لشهادات المناطق الخطرة الخاصة بالبلد، بما في ذلك موافقات NEPSI للسوق الصينية. تم تصميمه للعمل ضمن حلقة مستشعر 3300 XL Proximitor® لحماية الماكينات بشكل موثوق ورصد التشخيص.

التكوين الفني

معلومات الطلب

يتم تعريف هذا التجميع بواسطة رموز لاحقة أبجدية رقمية. يجب على فرق الشراء والهندسة التحقق من جميع المعلمات لضمان التوافق الميكانيكي والكهربائي مع حلقة النظام.

دليل الهندسة والتركيب

التركيب الميكانيكي والتباعد:

يجب تركيب مسبار 330103 في حامل صلب لمنع قراءات الاهتزاز الخاطئة الناتجة عن رنين الحامل. تأكد من وجود مسافة جانبية لا تقل عن 13 مم (0.5 بوصة) من الأسطح المعدنية المحيطة بطرف المسبار للحفاظ على عامل المقياس 7.87 فولت/مم. عند تركيب الغلاف بحجم 0.3 بوصة، استخدم مفتاح عزم لضمان ألا تتجاوز خيوط 3/8-24 UNF عزم 13.5 نيوتن·م (120 إنش·رطل) لمنع تشوه الغلاف.

معايرة الحلقة:

مجس 3300 XL بقطر 8 مم هو جزء من دائرة رنانة مضبوطة. يجب إقران هذا المجس بطول 1.0 متر مع طول كابل تمديد صحيح (مثل 4.0 م أو 8.0 م) للوصول إلى الطول الكلي المطلوب للنظام 5.0 أمتار أو 9.0 أمتار المعاير لحساس Proximitor®. الانحراف عن الطول الكلي المحدد سيؤدي إلى أخطاء كبيرة في الحساسية.

الأسلاك الميدانية والتأريض:

يجب حماية موصل ClickLoc™ المحوري من التلوث البيئي. للتطبيقات الداخلية للآلات، استخدم أنابيب انكماش حرارية مقاومة للزيت أو واقيات الموصل لمنع دخول الرطوبة والزيوت. يجب تأريض درع كابل التمديد عند طرف الشاشة فقط لمنع حلقات التأريض التي تسبب ضوضاء 50/60 هرتز في إشارة الاهتزاز.

متطلبات مادة الهدف:

يتم إجراء المعايرة القياسية باستخدام فولاذ AISI 4140. إذا كان عمود الهدف مصنوعًا من مواد مختلفة (مثل الفولاذ المقاوم للصدأ أو عمود مطلي بالكروم)، فسيحدث خطأ في عامل المقياس. يجب على الطاقم الفني تطبيق عامل تصحيح المادة ضمن تكوين نظام المراقبة لضمان قراءات إزاحة دقيقة.

الأسئلة الشائعة حول الصيانة واستكشاف الأخطاء وإصلاحها

س: هل يمكن استخدام هذا المجس بطول 1.0 متر كمستشعر مستقل؟

ج: لا. يجب توصيل مجس بطول 1.0 متر بكابل تمديد. يتطلب Proximitor® مقاومة حلقة كلية محددة (5 أمتار أو 9 أمتار) للحفاظ على خرج خطي.

س: ما الذي يشير إلى وجود خلل في اتصال ClickLoc؟

ج: "تذبذب" الإشارة أو الضوضاء عالية التردد في الشاشة عادةً ما تشير إلى وجود اتصال محوري فضفاض أو ملوث. افحص دبوس المركز للتأكد من الاستمرارية وتأكد من أن الموصل جاف وخالٍ من الشوائب المعدنية.

س: كيف أتحقق من جهد الفجوة المستمر (DC)؟

ج: لنظام 3300 XL، الجهد الاسمي للفجوة في النطاق المتوسط هو -10.0 فولت تيار مستمر. استخدم مقياس الفولت عند أطراف Proximitor أثناء التثبيت لضبط الفجوة الفيزيائية حتى يتم تحقيق هذا الجهد.

س: هل هذا المجس متوافق مع شاشات سلسلة 3300 القديمة؟

ج: نعم، مجسات 3300 XL عادةً ما تكون متوافقة مع أنظمة 3300 القديمة، ولكن يُنصح باستخدام حساسات 3300 XL Proximitor للاستفادة الكاملة من عامل المقياس المحسن وثبات درجة الحرارة.
