الشركة المصنعة: Bently Nevada
رقم المنتج: 330103-00-80-10-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مسبار القرب
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 320ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

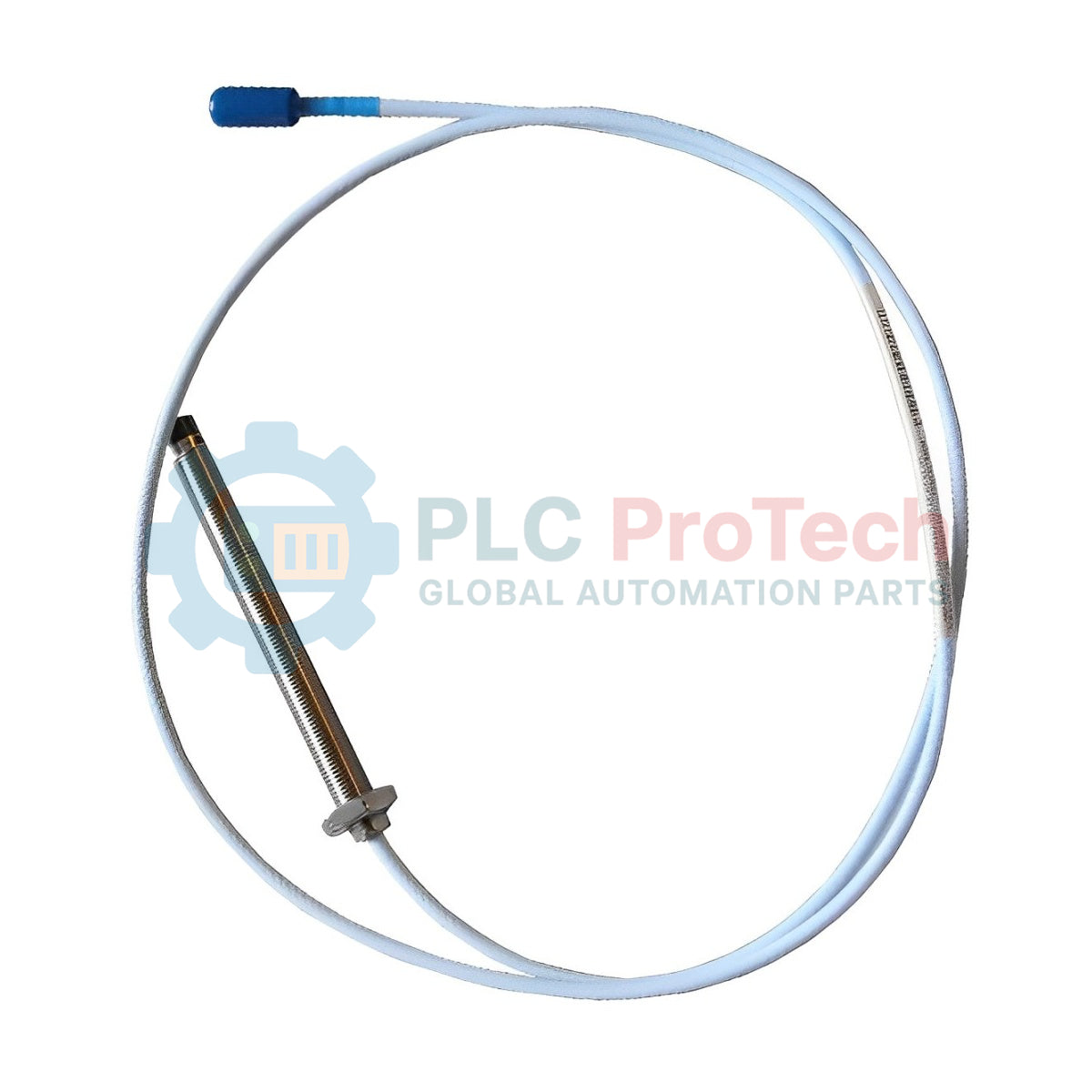

إن Bently Nevada 330103-00-80-10-02-00 هو مسبار اقتراب 3300 XL مقاس 8 مم عالي الدقة، ويُعد مكوّناً أساسياً في نظام محوّل الاقتراب 3300 XL القياسي في القطاع. صُمّم هذا المستشعر غير التلامسي لقياس الاهتزاز، والوضع الشعاعي، والدفع المحوري في الآلات الدوارة عالية السرعة. وقد صُمّم المسبار لتحقيق موثوقية فائقة، إذ يوفر جهداً خرج يتناسب مباشرةً مع المسافة بين طرف المسبار والهدف الموصّل المرصود (وعادةً ما يكون عموداً)، مما يتيح الكشف المبكر عن الاختلالات الميكانيكية، وتآكل المحامل، وعدم المحاذاة.
يمثل مسبار 3300 XL مقاس 8 مم تقدماً مهماً في تقنية مستشعرات التيار الدوامي. فهو مزوّد بطرف من كبريتيد البولي فينيلين (PPS) المقاوم للمواد الكيميائية، وقد صُبّ الطرف على ملف المسبار لضمان إحكام محكم ضد الزيت والماء والملوثات الصناعية. صُمّم المسبار ليعمل بسلاسة مع مستشعر Proximitor® 3300 XL وكابل تمديد، موفراً نطاقاً خطياً قدره 2.0 مم (80 mils). ويُعد هذا النظام ضرورياً لحماية الأصول الحيوية مثل التوربينات، والضواغط، والمحركات، والمولدات في تطبيقات توليد الطاقة والنفط والغاز.
| الخيار | الرمز | تفاصيل المواصفات |
|---|---|---|
| الطول غير الملولب | 00 | 0.0 بوصة (ملولب بالكامل) |
| الطول الإجمالي للهيكل | 80 | 8.0 بوصات |
| الطول الكلي | 10 | 1.0 متر (3.3 أقدام) |
| خيار الموصل | 02 | موصل ClickLoc™ متحد المحور مصغّر، كابل قياسي |
| اعتماد الجهة | 00 | لا توجد اعتمادات مطلوبة |
| الخاصية | تفاصيل المواصفات |
|---|---|
| قطر المسبار | 8 مم |
| مقاس السن | 3/8-24 UNF |
| النطاق الخطي | 2.0 مم (80 mils) |
| معامل القياس | 7.87 فولت/مم (200 مللي فولت/mil) |
| درجة حرارة التشغيل | -51 °C إلى +177 °C (-60 °F إلى +351 °F) |
| تصنيف الضغط | حتى 700 psi (إحكام طرف المسبار بالهيكل) |
| المادة | هيكل من الفولاذ المقاوم للصدأ / موصلات مطلية بالذهب |
ما الغرض من موصل ClickLoc™؟يتميز خيار الموصل 02 بموصل متحد المحور من نوع ClickLoc™ . وقد صُمّم هذا الموصل المطلي بالذهب والمقاوم للتآكل لتوفير اتصال آمن ومقاوم للاهتزاز بين المسبار وكابل التمديد. ولا يحتاج إلى أكثر من إحكامه يدوياً لقفله، مما يضمن سلامة الإشارة في البيئات عالية الاهتزاز.
كيف يؤثر الطول الكلي في معايرة النظام؟يشير الرمز 10 إلى أن الطول الكلي للمسبار هو 1.0 متر. ومن الضروري أن يتطابق الطول المجمع للمسبار وكابل التمديد مع معايرة مستشعر Proximitor (وعادةً ما يكون الطول الكلي 5.0 أو 9.0 أمتار). وسيؤدي خلط الأطوال (مثل استخدام مسبار بطول 1 متر مع كابل بطول 9 أمتار على Proximitor مُعاير لمسافة 5 أمتار) إلى أخطاء معايرة كبيرة.
هل يمكن استخدام هذا المسبار في البيئات عالية الضغط؟نعم. صُمّم مسبار السلسلة 330103 بإحكام عالي الضغط بين الطرف وهيكل المسبار، وهو مصنّف لضغوط تصل إلى 700 psi. ويسمح ذلك باستخدامه في مبيتات المحامل ذات الغشاء الزيتي حيث يوجد ضغط للزيت.
ضبط الفجوة: أثناء التركيب، يجب ضبط "فجوة" المسبار باستخدام مقياس جهد. وبالنسبة إلى نظام 3300 XL القياسي، تُضبط الفجوة الميكانيكية عادةً بحيث يكون خرج Proximitor عند -10.0 VDC، وهو ما يمثل مركز النطاق الخطي.
حماية الكابل: يتكون كابل المسبار من سلك متحد المحور معزول بمادة FEP. وعلى الرغم من متانته، ينبغي حمايته بقناة مرنة أو درع واقٍ (إذا تم اختيار الخيار المدرّع) لمنع التلف الميكانيكي أو التداخل الصادر عن خطوط الجهد العالي القريبة.
مادة الهدف: المعايرة القياسية لهذا المسبار مخصصة لفولاذ AISI 4140. وإذا كانت مادة العمود مختلفة (مثل الفولاذ المقاوم للصدأ أو كربيد التنغستن)، فسيتغير معامل القياس، ويجب تطبيق معايرة مخصصة أو تصحيح باستخدام "معامل الهدف".
يوفر Bently Nevada 330103-00-80-10-02-00 أعلى مستويات الثبات وقابلية التبادل في القطاع. ويضمن نطاق درجة حرارة التشغيل الواسع والتصميم الميكانيكي المتين قدرته على تحمل أقسى الظروف الصناعية مع الحفاظ على دقة قياس تقل عن ميكرون. وبالنسبة إلى المشتريات بين الشركات، يضمن اختيار مسبار 3300 XL الأصلي مقاس 8 مم التوافق الكامل مع نظام المراقبة 3500، والحفاظ على شهادات السلامة الخاصة بالمصنع، ومنع الأعطال الكارثية للآلات من خلال المراقبة الدقيقة للحالة.
