الشركة المصنعة: Bently Nevada
رقم المنتج: 330103-02-06-10-02-CN
Country of origin:الولايات المتحدة
نوع المنتج: مسابير تقارب 8 مم 3300 XL
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 320ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

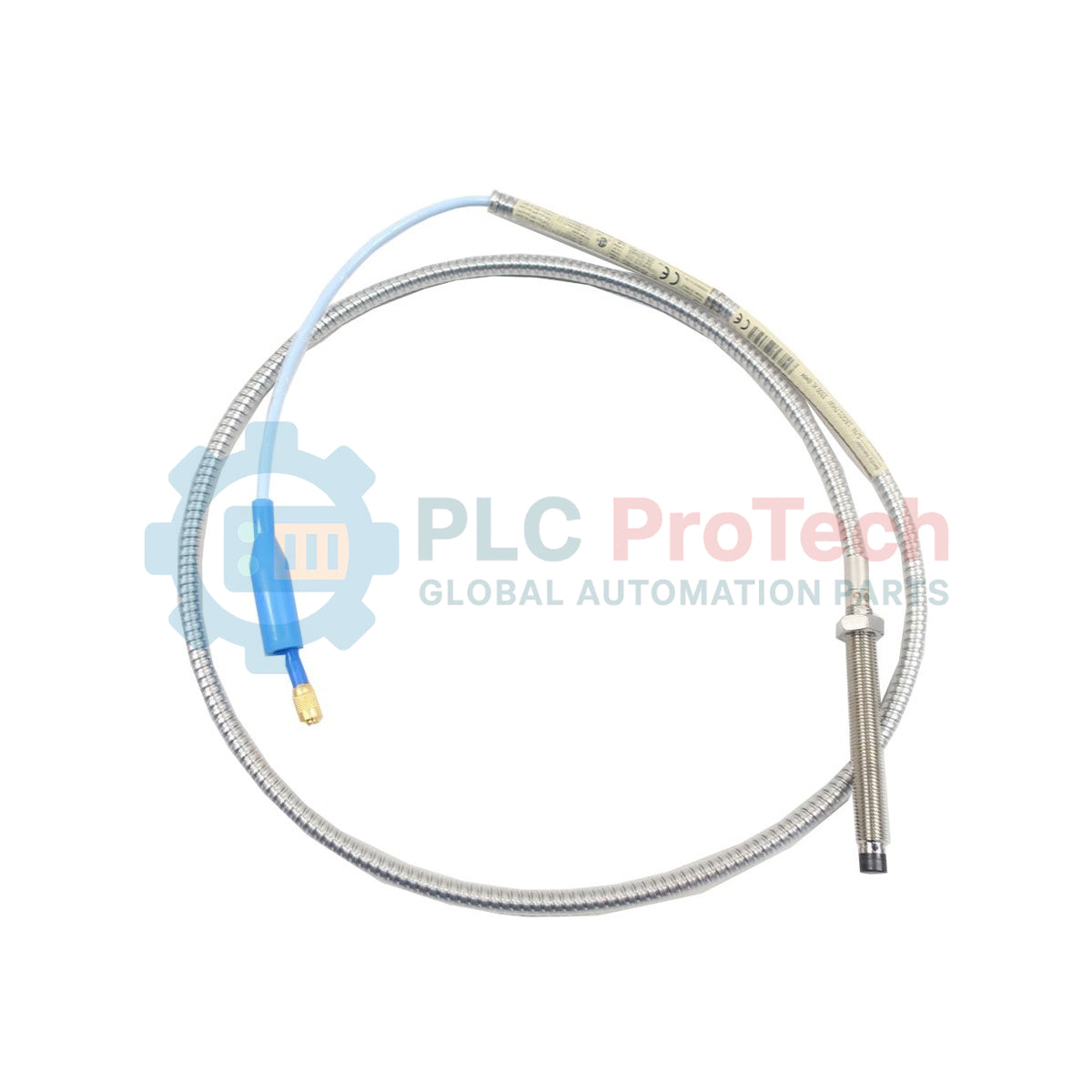

330103-02-06-10-02-CN هو مسبار اقتراب Bently Nevada 3300 XL 8 mm مصمم للمراقبة المستمرة لاهتزاز العمود وموضعه في الآلات الدوارة. ينتمي هذا المسبار إلى عائلة محولات القرب 3300 XL، ويدعم أنظمة حماية عالية الاعتمادية من الاهتزاز المستخدمة في توربينات الغاز، والتوربينات البخارية، والضواغط، والمضخات، ومعدات العمليات الحيوية. يستخدم المسبار غلافًا من الفولاذ المقاوم للصدأ ملولبًا بمقاس 3/8-24 UNF، مع كابل قياسي وموصل ClickLoc مصغر لضمان التركيب الآمن في البيئات الصناعية محدودة المساحة.
يعمل المسبار في وحدات التكرير، ومصانع البتروكيماويات، والمنصات البحرية، وأنظمة التعدين، ومرافق توليد الطاقة، حيث تقلل المراقبة الدقيقة لإزاحة العمود مباشرةً من مخاطر التوقف غير المخطط له. وتشير لاحقة الاعتماد CN إلى دعم اعتماد المناطق الخطرة في الصين، بما في ذلك الامتثال للحماية من الانفجار المرتبط بـ NEPSI في بيئات الغازات القابلة للانفجار. وتُحسّن خصائص الخرج المستقرة والحساسية المنخفضة لمصدر التغذية سلامة الإشارة أثناء التشغيل طويل الأمد في ظل ظروف الاهتزاز وتقلبات درجات الحرارة.
330103 = مسبار 3300 XL 8 mm، بسن 3/8-24 UNF، من دون تدريع
02 = طول غير ملولب قدره 20 mm
06 = طول إجمالي للغلاف قدره 60 mm
10 = طول إجمالي للكابل قدره 1.0 متر
02 = موصل ClickLoc محوري مصغر مع كابل قياسي
CN = اعتمادات المناطق الخطرة في الصين، بما في ذلك دعم اعتماد NEPSI
| المعلمة | التفاصيل |
|---|---|
| الطراز | 330103-02-06-10-02-CN |
| العلامة التجارية | Bently Nevada |
| نوع المنتج | مسبار اقتراب 3300 XL 8 mm |
| المنشأ | صنع في الولايات المتحدة الأمريكية |
| سن المسبار | 3/8-24 UNF |
| الطول غير الملولب | 20 mm |
| الطول الإجمالي للغلاف | 60 mm |
| الطول الإجمالي | 1.0 متر |
| نوع الموصل | موصل ClickLoc محوري مصغر |
| نوع الكابل | كابل قياسي |
| اعتماد الجهة المختصة | اعتماد CN للمناطق الخطرة |
| مقاومة الخرج | 50 أوم |
| حساسية مصدر التغذية | أقل من 2 mV/V |
| مادة غلاف المسبار | الفولاذ المقاوم للصدأ |
| درجة حرارة التشغيل | -51 إلى +177 درجة مئوية |
| الوزن | 1.3 kg |
| وزن الشحن | 3.0 kg |
| استهلاك الطاقة | مستشعر سلبي، ويتطلب جهاز تقارب خارجيًا |
هل يمكن لهذا المسبار العمل مع مستشعرات التقارب القياسية 3300 XL؟
نعم. يدعم المسبار أنظمة مستشعرات التقارب القياسية Bently Nevada 3300 XL 8 mm عندما يتوافق طول النظام الإجمالي مع متطلبات المعايرة.
ماذا تمثل اللاحقة CN؟
تمثل اللاحقة CN اعتمادات المناطق الخطرة الخاصة بالصين. وتتضمن عادةً اعتماد الحماية من الانفجار المرتبط بـ NEPSI في بيئات الغازات القابلة للانفجار.
هل يمكن لهذا المسبار استبدال مسبارات سلسلة 3300 الأقدم؟
في العديد من مشاريع التحديث، تستبدل سلسلة 3300 XL مسبارات 3300 الأقدم. يجب على المهندسين التحقق من طول النظام، وأبعاد التركيب، والتوافق مع جهاز التقارب قبل الاستبدال.
ما أسباب عدم استقرار قراءات اهتزاز العمود؟
غالبًا ما يتسبب الضبط غير الصحيح لجهد الفجوة، أو تلف التدريع، أو الانحناء المفرط للكابل، أو التأريض غير الصحيح في عدم استقرار القراءات في أنظمة التقارب.
ركّب المسبار مع توفير الخلوص المناسب لمادة الهدف، وتحقق من جهد الفجوة أثناء التشغيل التجريبي. تؤدي إعدادات الفجوة غير الصحيحة إلى تقليل دقة القياس الخطي.
مرّر كابل التمديد بشكل منفصل عن كابلات المحركات عالية الجهد وأسلاك محولات التردد المتغير. تقلل هذه الممارسة من التداخل الكهرومغناطيسي وتمنع تشوه الإشارة.
تجنب الشد المفرط للكابل بالقرب من موصل ClickLoc. فقد يؤدي الإجهاد الميكانيكي المتكرر إلى إتلاف تدريع الموصل الداخلي وتقليل الاعتمادية على المدى الطويل.
بالنسبة إلى التركيبات في المناطق الخطرة، تأكد من أن نظام المحول الكامل يستوفي متطلبات الاعتماد المتطابقة، بما في ذلك الحواجز والأجهزة المرتبطة.
