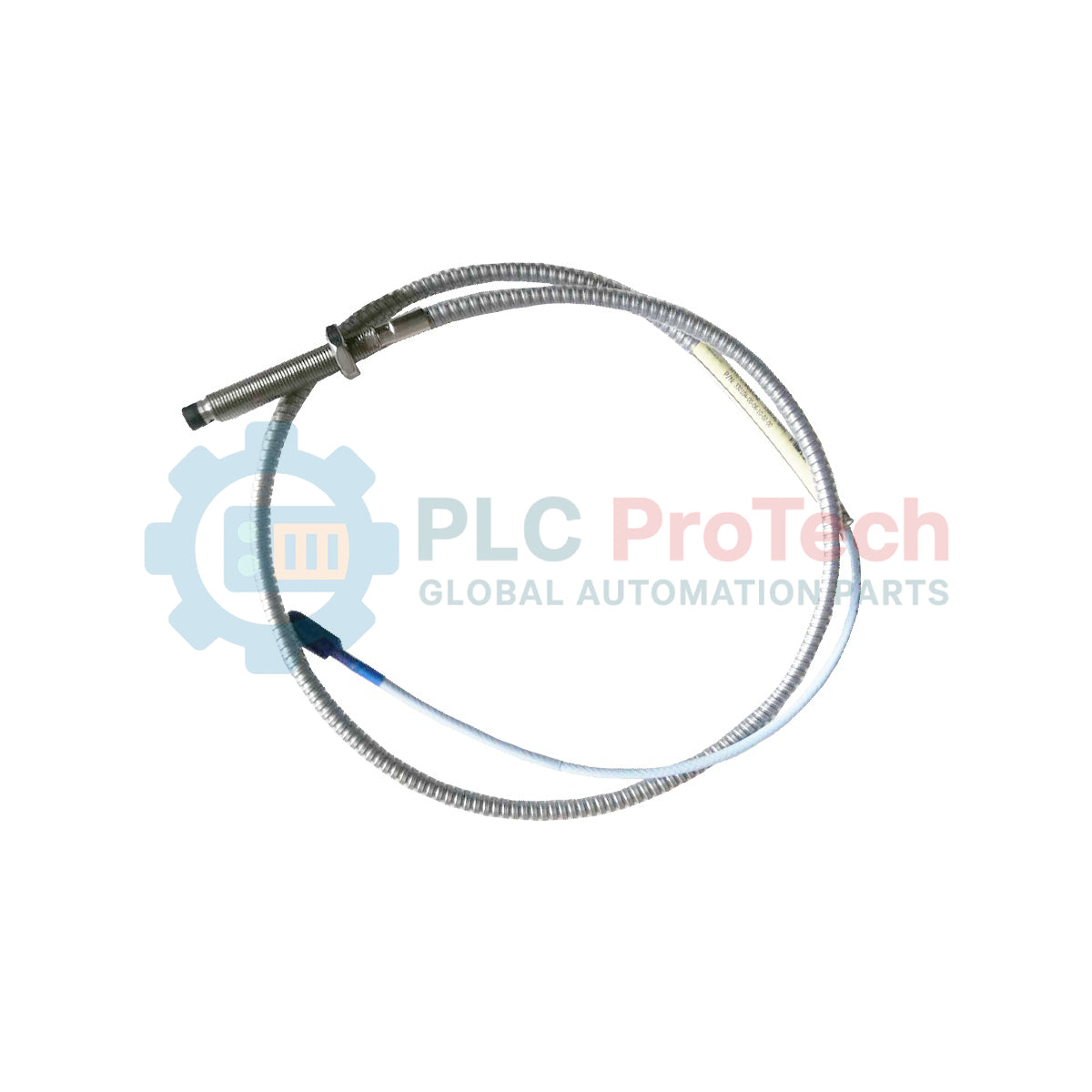

بينتلي نيفادا 330104-01-08-10-01-CN مجس تقارب 3300 XL 8 مم

نظرة عامة على المنتج

يُعد 330104-01-08-10-01-CN مسبار تقارب عالي الدقة من سلسلة Bently Nevada 3300 XL، المعيار الصناعي لمراقبة حالة الآلات. يتميز هذا الطراز بخيط M10 x 1 متري ومزود بـدرع من الفولاذ المقاوم للصدأ لحماية ميكانيكية فائقة في البيئات الصناعية القاسية. صُمم لقياس المسافات الثابتة (الفجوة) والديناميكية (الاهتزاز) بين طرف المسبار والعمود الدوار، مما يوفر بيانات حيوية لقياسات الاهتزاز الشعاعي، موضع الدفع المحوري، والسرعة على التوربينات، الضواغط، والمحركات. يشير الرمز "CN" إلى الامتثال لموافقات المناطق الخطرة الخاصة بالدولة، مما يضمن التشغيل الآمن في الأجواء المتفجرة المنظمة.

التكوين الفني

يحدد تفصيل رقم القطعة الأبعاد الفيزيائية والواجهة الكهربائية للمسبار:

• خيط M10 x 1: واجهة تركيب متري للدمج في هياكل الآلات أو حاويات المسبار.

• الطول غير المخيط (01): 10 مم من طول الطرف غير المخيط، مما يسمح بوضع دقيق وتوفير مساحة داخل قاعدة التركيب.

• الطول الكلي للهيكل (08): 80 مم الطول الإجمالي لجسم المسبار المخيط.

• الطول الكلي (10): 1.0 متر (3.3 قدم) طول الكابل المدمج.

• نوع الموصل (01): مزود بموصل ClickLoc المصغر المحوري، المصمم للتركيب الآمن المقاوم للاهتزاز، ويشمل واقي للموصل.

• درع من الفولاذ المقاوم للصدأ: الكابل مغلف بدرع مرن متشابك لمنع التلف الناتج عن الحواف الحادة أو الاحتكاك أو التعرض البيئي.

المواصفات الفنية

الأسئلة الفنية المتكررة

ما هو الغرض من "واقي الموصل" المضمن في هذا الطراز؟

واقي الموصل هو غلاف شفاف يمنع فك موصل ClickLoc بسبب الاهتزاز. كما يوفر طبقة إضافية من العزل البيئي لمنع دخول الرطوبة أو الزيت إلى نقطة الاتصال المحورية.

هل يمكنني توصيل هذا المسبار بطول 1.0 متر مباشرة بكابل تمديد طوله 9.0 أمتار؟

نعم. للحفاظ على معايرة النظام لمسبار 3300 XL Proximitor، يجب أن يتطابق "الطول الكلي" للمسبار بالإضافة إلى كابل التمديد مع متطلبات Proximitor (عادة 5.0 أو 9.0 أمتار). المسبار بطول 1.0 متر هو الطراز القياسي للاستخدام مع كابل تمديد بطول 4.0 أو 8.0 أمتار.

ماذا يغطي تحديد "CN" من الموافقات تحديدًا؟

يشير اللاحقة "CN" إلى أن المسبار يفي بشهادات وطنية محددة للمناطق الخطرة. للحصول على أدق وأحدث تفاصيل الامتثال الإقليمي، يجب على المستخدمين الرجوع إلى دليل المراجعة السريعة لخيار موافقات CN المقدم من الشركة المصنعة.

دليل الهندسة والتركيب

• محاذاة النطاق الخطي: نظام 3300 XL بقطر 8 مم له نطاق خطي يبلغ 2.0 مم (80 ميل). لمراقبة الاهتزاز المثلى، يجب ضبط الفجوة إلى مركز هذا النطاق، مما يؤدي عادة إلى خرج -9.0 فولت مستمر من Proximitor.

• التعامل مع الدرع: على الرغم من أن درع الفولاذ المقاوم للصدأ مرن، تجنب الانحناءات الحادة أو الطيات. نصف قطر الانحناء الأدنى للكابلات المدرعة عادة ما يكون أكبر من الكابلات العادية لمنع تلف المحور الداخلي.

• عزم الشد: عند تركيب خيوط M10، اتبع مواصفات عزم الشد الخاصة بـ Bently Nevada لتجنب "تضييق" جسم المسبار. استخدم مفتاح عزم وعلبة مسبار للحصول على أفضل النتائج.

• مادة الهدف: تم معايرة هذه المسابر لـفولاذ AISI 4140. إذا كان عمودك مصنوعًا من مادة مختلفة (مثل الفولاذ المقاوم للصدأ أو المطلي بالكروم)، قد تكون هناك حاجة إلى معايرة مخصصة أو تصحيح عامل المقياس في نظام المراقبة.
