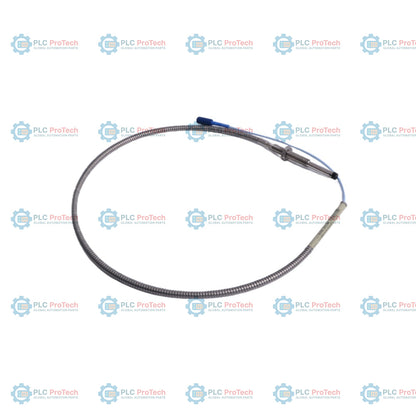

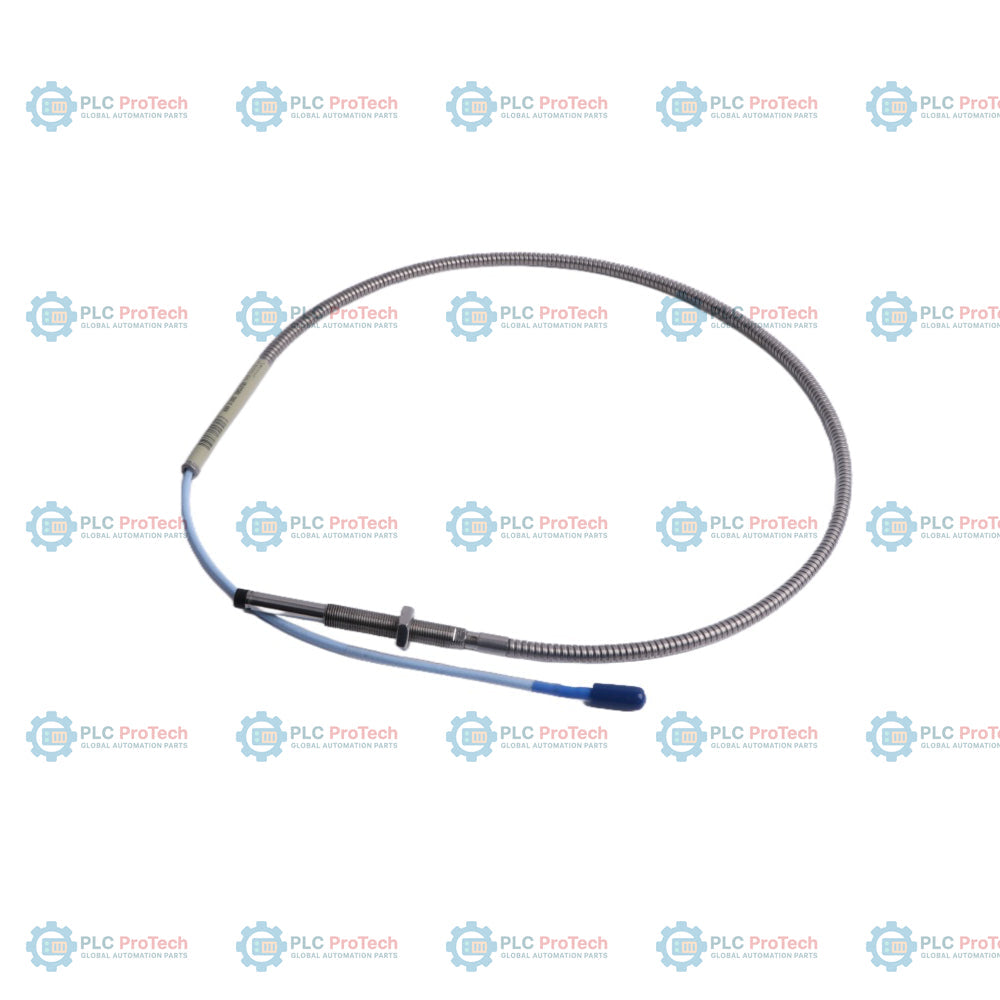

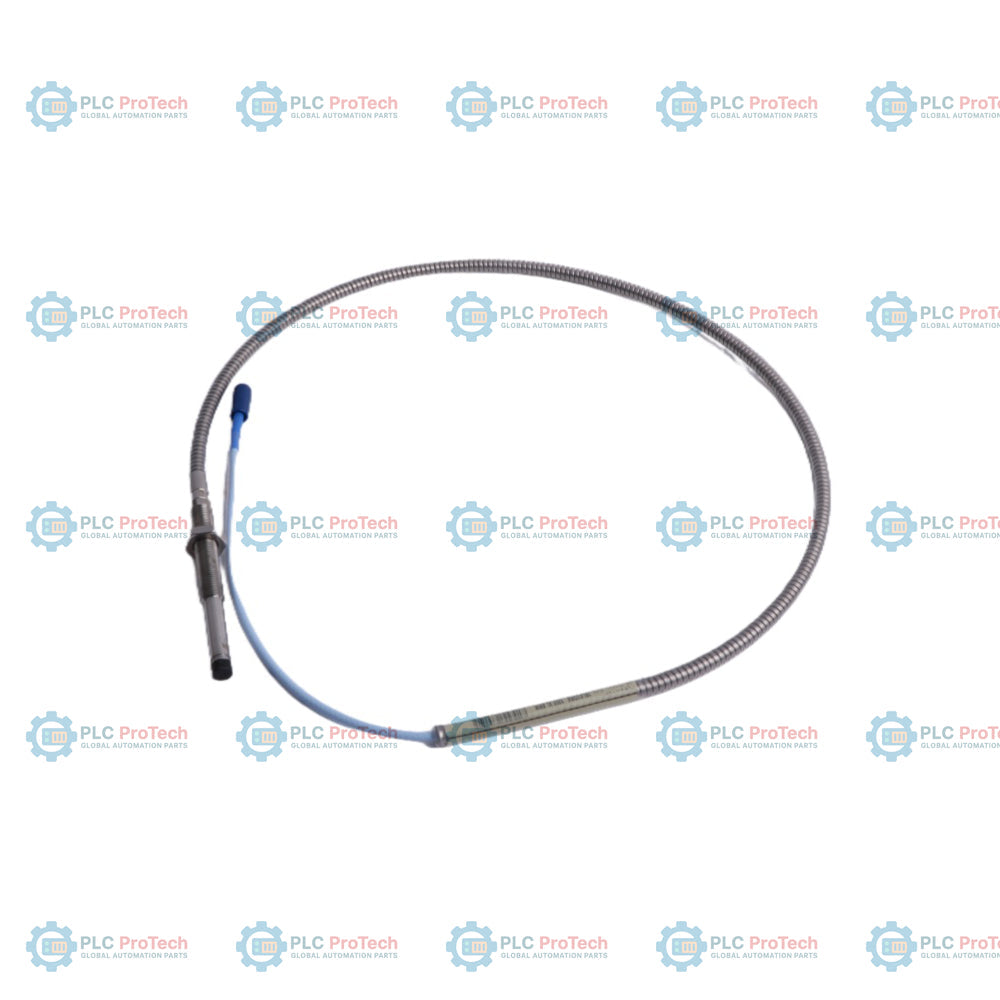

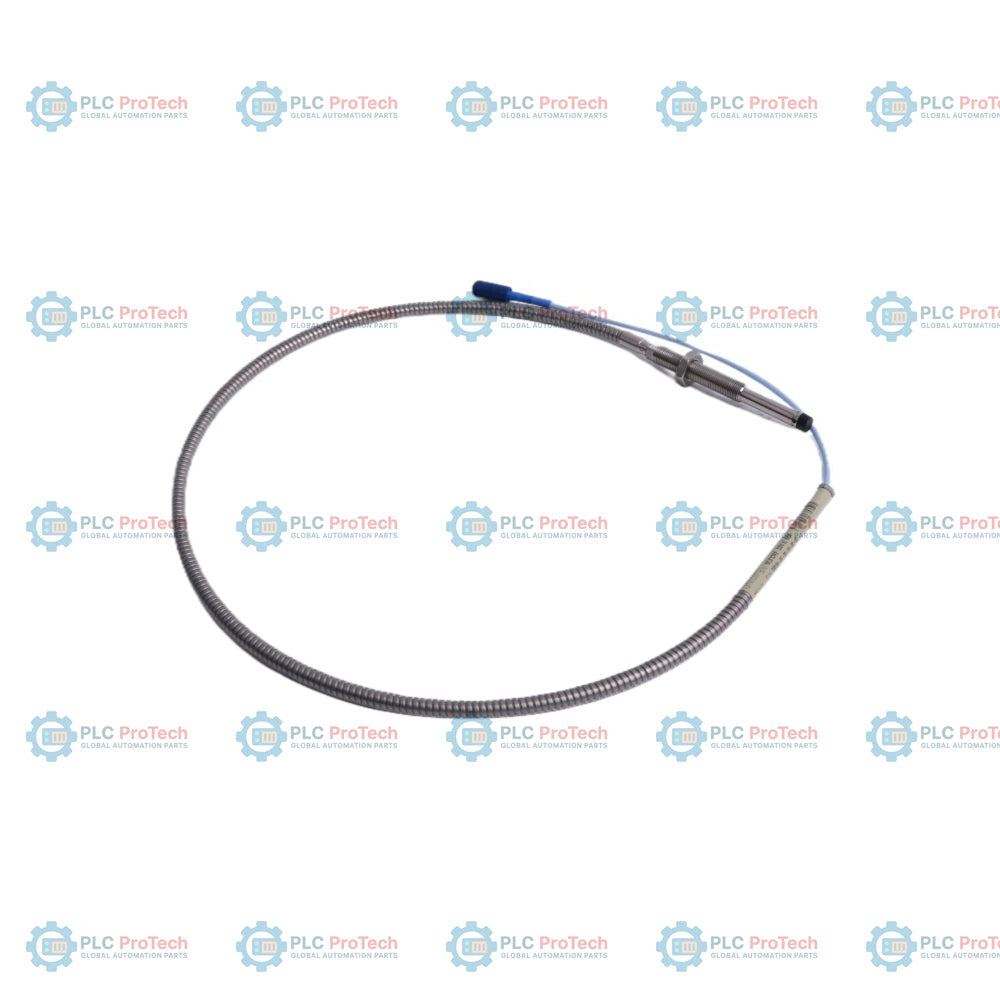

بينتلي نيفادا 330104-03-09-50-02-00 مجس تقارب 3300 XL 8 مم

نظرة عامة على المنتج

يُعد 330104-03-09-50-02-00 مسبار تقارب عالي الأداء من سلسلة Bently Nevada 3300 XL، مصمم لقياسات الإزاحة غير التلامسية في الآلات الدوارة الحرجة. يتميز هذا الطراز بخيط M10 x 1 متري ومزود بـدرع من الفولاذ المقاوم للصدأ لتعزيز المتانة.

بطول إجمالي يبلغ 5.0 أمتار، يُستخدم هذا المسبار عادة في "أنظمة 5 أمتار" حيث يتصل المسبار مباشرة بمستشعر Proximitor® دون الحاجة إلى كابل تمديد وسيط. يُستخدم على نطاق واسع لمراقبة الاهتزاز الشعاعي، والدفع المحوري، والسرعة على الأصول عالية السرعة مثل التوربينات البخارية، والضواغط الطردية، والمضخات الصناعية.

التكوين الفني

تحدد خيارات رقم القطعة الأبعاد الميكانيكية والاتصال المحددة لهذا المسبار المتري:

• خيط M10 x 1: واجهة تركيب متري قياسية.

• الطول غير المخيط (03): 30 مم. يسمح هذا بامتداد طرف المسبار عبر رأس التركيب أو الغلاف للوصول إلى العمود المستهدف.

• الطول الكلي للغلاف (09): 90 مم. الطول الإجمالي لجسم المسبار المخيط.

• الطول الكلي (50): 5.0 أمتار (16.4 قدم). كابل مدمج "طويل المدى" يسمح بالاتصال المباشر بمستشعر Proximitor في العديد من التكوينات.

• الموصل (02): يتميز بموصل محوري صغير ClickLoc™. يوفر هذا الخيار نقطة اتصال آمنة مقاومة للاهتزاز دون الحاجة إلى غلاف حماية إضافي شفاف للموصل.

• حماية الدرع: يُحمي الكابل المحوري بواسطة غلاف مرن من الفولاذ المقاوم للصدأ، مما يمنع التلف الميكانيكي الناتج عن الحواف الحادة والحطام داخل بيئة الماكينة.

المواصفات الفنية

الأسئلة الفنية المتكررة

هل يمكنني استخدام هذا المسبار بطول 5.0 أمتار مع كابل تمديد؟

بشكل عام، لا. هذا المسبار مصمم لنظام 5 أمتار. إذا أضفت كابل تمديد إلى مسبار بطول 5.0 أمتار، فإن السعة الكلية ستتجاوز متطلبات مستشعرات Proximitor القياسية بطول 5 أو 9 أمتار، مما يؤدي إلى قراءات اهتزاز غير دقيقة أو فقدان كامل للإشارة.

ما فائدة الطول غير المخيط 30 مم؟

يُستخدم الطول غير المخيط (الخيار 03) عندما يُركب المسبار في ثقب مخيط عميق أو في غلاف المسبار. يضمن ذلك وضع الطرف الحساس بشكل صحيح بالقرب من العمود دون أن تتداخل الخيوط مع الأجهزة الداخلية للتركيب أو مع الخلوص الداخلي للماكينة.

هل يؤثر الدرع على الإشارة الكهربائية؟

لا. الدرع المصنوع من الفولاذ المقاوم للصدأ هو طبقة حماية ميكانيكية بحتة. تُنقل الإشارة الكهربائية عبر الكابل المحوري الداخلي بمقاومة 75 $\Omega$. ومع ذلك، يجب تأريض الدرع فقط عند طرف مستشعر Proximitor لتجنب حلقات التأريض.

دليل الهندسة والتركيب

• التموضع الميكانيكي: عند تركيب خيوط M10، تأكد من أن طرف المسبار عمودي على العمود. استخدم تحويل الفجوة إلى جهد (عادة -9.0 فولت تيار مستمر لمركز النطاق الخطي) لضبط المسافة الفيزيائية بين الطرف والعمود.

• التعامل مع الدرع: بالرغم من أن الدرع مرن، لا تتجاوز نصف قطر الانحناء الأدنى (عادة 25.4 مم). قد يؤدي ثني الدرع بشكل حاد إلى سحق الكابل المحوري الداخلي، مما يسبب "ضوضاء" في الإشارة أو فشل المستشعر.

• الختم البيئي: إذا تم تركيب المسبار في ماكينة مملوءة بالزيت، تأكد من ختم خيوط التركيب باستخدام مادة ختم متوافقة مع الزيت لمنع التسرب.

• فحص النظام: قبل التشغيل، تحقق من حدود الجهد "منخفض-منخفض" و"مرتفع-مرتفع" في رف المراقبة الخاص بك (مثل Bently Nevada 3500) لضمان ضبط الفجوة ضمن المنطقة الخطية.
