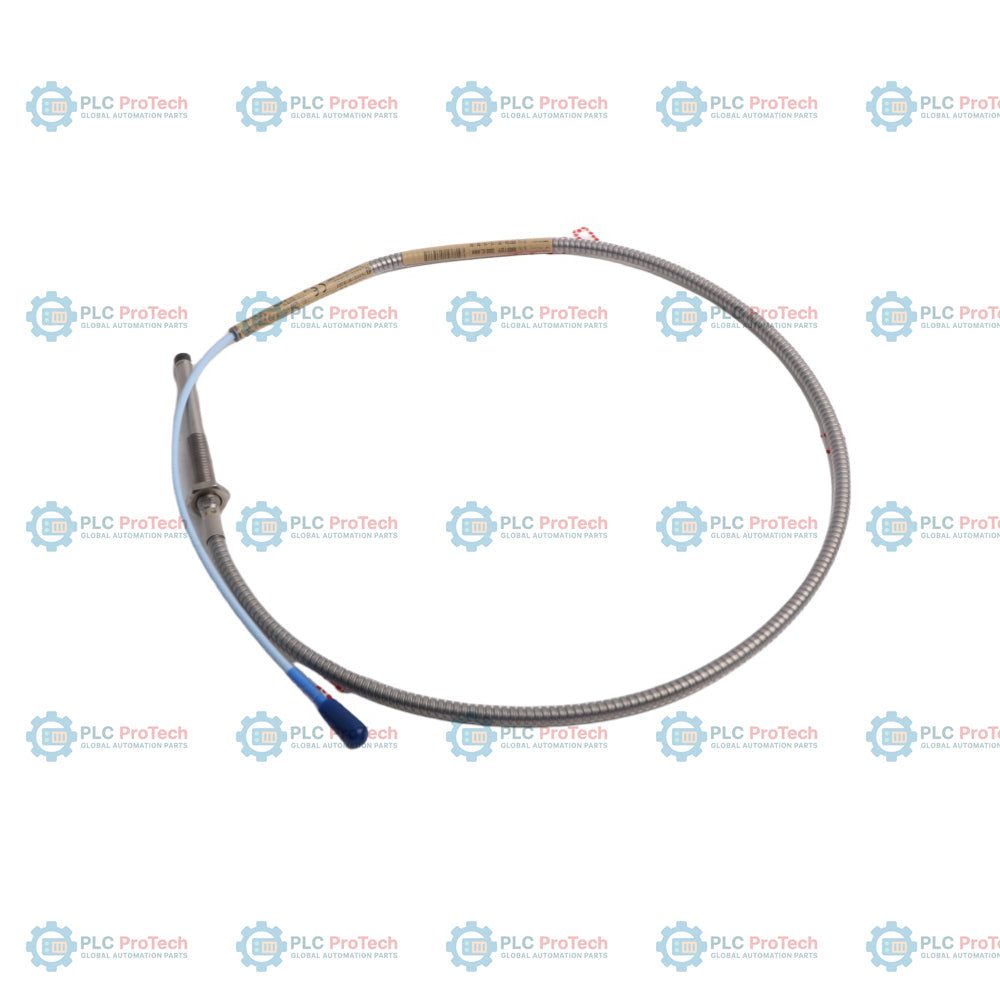

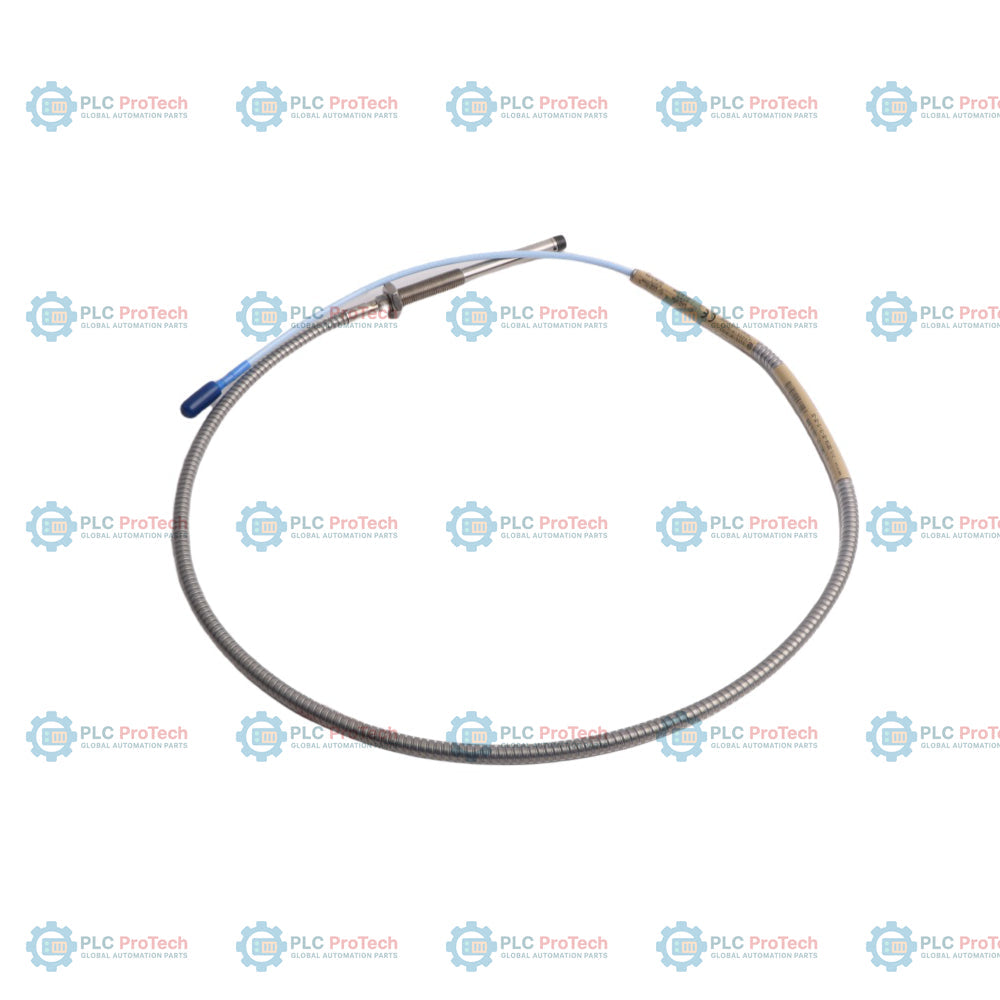

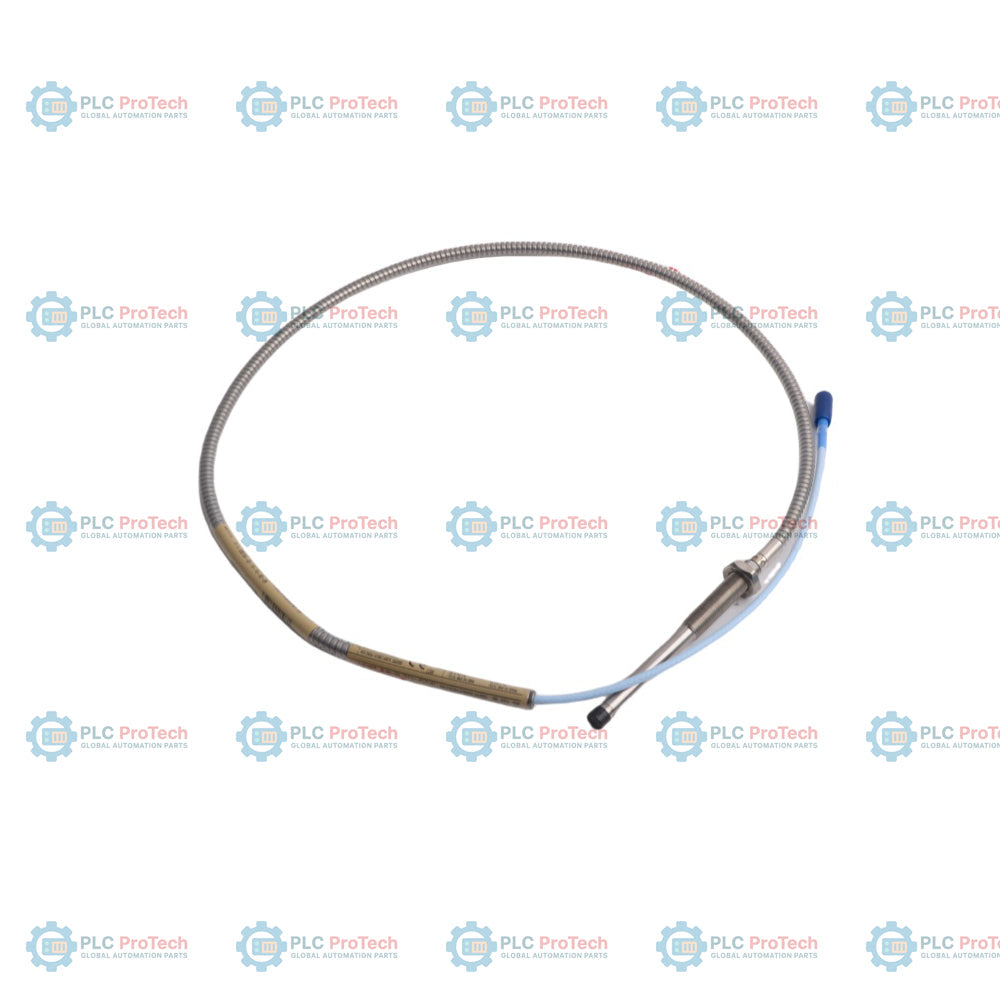

مسبار القرب Bently Nevada 330104-05-10-50-02-00 3300 XL مقاس 8 مم

SKU 330104-05-10-50-02-00

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330104-05-10-50-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مسبار القرب 3300 XL مقاس 8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1620ج
Dimensions: 5000 مم × 11 مم × 11 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يحدد الخيار 05 (طول غير ملولب 50 مم)، والخيار 10 (طول إجمالي للغلاف 100 مم)، والخيار 50 (طول إجمالي 5.0 أمتار مع درع من الفولاذ المقاوم للصدأ)، والخيار 02 (موصل ClickLoc من دون واقٍ) تكوين مسبار القرب المتري 3300 XL 8 mm هذا - 330104-05-10-50-02-00. محول الطاقة هذا بالتيارات الدوامية ومن دون تلامس جزء من نظام محول الطاقة للقرب 3300 XL 8 mm، ويتميز تحديدًا بسنون لولبية مترية M10 x 1 ودرع مرن مدمج من الفولاذ المقاوم للصدأ مع غلاف خارجي من FEP لحماية الكابل المحوري من التآكل الميكانيكي والقطع والسحج في بيئات الآلات الدوارة القاسية.

على خلاف الإصدارات غير المدرعة أو الكابلات الأقصر، يلغي الكابل المتكامل المدرع بطول 5.0 أمتار في هذا التكوين الحاجة إلى وصلة موصل وسيطة داخل غلاف الآلة، مما يحسن الموثوقية في وجود زيت التشحيم والرطوبة. صُمم هذا المسبار للاستخدام حصريًا مع مستشعر Proximitor بطول 5 أمتار، مما يضمن الامتثال الكامل لمعيار API 670 من حيث التكوين الميكانيكي والمدى الخطي واستقرار درجة الحرارة من دون الحاجة إلى المعايرة اليدوية.

الميزات

يحدد الخيار 05 قسمًا غير ملولب بطول 50 مم، وهو مثالي لتصميمات التركيب الغائر.
يحدد الخيار 10 طولًا إجماليًا للغلاف يبلغ 100 مم مع سن لولبي M10 x 1 لاختراق العمق الهيكلي.
يوفر الخيار 50 كابلًا محوريًا متكاملًا بطول 5.0 أمتار، مصممًا للاتصال المباشر بمستشعر Proximitor بطول 5 أمتار من دون كابلات تمديد.
يتضمن الخيار 02 موصلًا محوريًا مصغرًا من نوع ClickLoc لتوفير اتصال كهربائي آمن وموثوق.
يشير الخيار 00 إلى التكوين القياسي من دون اعتمادات الجهات المختصة للمناطق الخطرة.
درع مرن من الفولاذ المقاوم للصدأ مع غلاف خارجي واقٍ من FEP يحمي الكابل المتكامل من القطع الميكانيكي والتآكل ودخول السوائل.
متوافق عكسيًا وقابل للتبديل مع مكونات سلسلة 3300 غير XL مقاس 5 مم و8 مم.

التطبيقات

قياسات الاهتزاز الشعاعي على الأعمدة الدوارة عالية السرعة المدعومة بمحامل الغشاء السائل.
مراقبة الموضع المحوري وإزاحة عمود الدفع.
قياس مرجع Keyphasor والسرعة الدورانية.
حماية مستمرة للآلات في التوربينات والضواغط وعلب التروس والمضخات والمحركات.

معلومات الطلب

شريحة الخيار	الرمز الموجود على وحدة SKU هذه	الوصف / المعنى المحدد
رقم الجزء القابل للطلب	330104-05-10-50-02-00	مسبار تقارب 3300 XL 8 mm، سن لولبي M10 x 1، مع تدريع من الفولاذ المقاوم للصدأ
A - خيار الطول غير الملولب	05	طول غير ملولب 50 mm (تهيئة مترية)
B - خيار طول الغلاف الإجمالي	10	طول الغلاف الإجمالي 100 mm (تهيئة مترية)
C - خيار الطول الإجمالي	50	طول الكابل المتكامل الإجمالي 5.0 meters (16.4 feet)
D - خيار نوع الموصل والكابل	02	موصل ClickLoc محوري مصغر، كابل قياسي
E - خيار موافقة الجهات	00	لا يلزم الحصول على موافقات من الجهات

المواصفات الفنية

المعلمة	قيمة المواصفة
الشركة المصنعة	Bently Nevada (Baker Hughes)
رقم الجزء	330104-05-10-50-02-00
قطر المسبار	8.0 mm (0.31 in)
حجم السن اللولبي	سن لولبي متري M10 x 1
خيار التدريع	تدريع متكامل مرن من الفولاذ المقاوم للصدأ مع غلاف خارجي واقٍ من FEP
الطول غير الملولب	50 mm
طول الغلاف	100 mm
الطول الإجمالي	5.0 meters (16.4 feet)
نوع الموصل	موصل ClickLoc محوري مصغر ذكر
النطاق الخطي	2.0 mm (80 mils)، بدءًا من 0.25 mm (10 mils) من الهدف
مادة الهدف القياسية	فولاذ AISI 4140 (النظام مُعاير لهذا الهدف)
معامل القياس التزايدي (ISF)	7.87 V/mm (200 mV/mil) زائد/ناقص 5%
مقاومة التيار المستمر الاسمية للمسبار	8.73 زائد/ناقص 0.50 ohms (من الموصل المركزي إلى الموصل الخارجي)
نطاق درجة حرارة التشغيل	-52 إلى +177 degC (-62 إلى +350 degF)
تصنيف مانع تسرب الضغط	مصمم لتحمل ضغط تفاضلي يصل إلى 70 bar (1000 psi)
توافق النظام	يجب إقرانه حصريًا بحساس 3300 XL Proximitor بطول 5 أمتار
الوزن	1.62 kg
الأبعاد	5000 mm x 11 mm x 11 mm (الارتفاع x العرض x العمق)

إرشادات التركيب

تحقق من أن الطول غير الملولب (50 mm) أقل من طول الغلاف (100 mm) بمقدار 20 mm على الأقل لتجنب التداخل مع هيكل التثبيت.
حافظ على خلوص مناسب لا يقل عن 15 mm حول طرف المسبار لمنع التداخل أو تأثير الهدف الناتج عن الأسطح المعدنية المحيطة.
إعداد الفجوة الموصى به للاهتزاز الشعاعي هو -9 Vdc (حوالي 1.27 mm أو 50 mils)، بما يتوافق مع منتصف النطاق الخطي.
لا تتجاوز الحد الأقصى لطول تعشيق السن اللولبي البالغ 15 mm أثناء التركيب لتجنب انحشار السن اللولبي أو تلفه.
وجّه الكابل المدرع المتكامل بعناية، مع الحفاظ على نصف قطر انحناء أدنى قدره 25.4 mm (1.0 in) لمنع تلف غلاف FEP والموصلات الداخلية.
أحكم شد موصل ClickLoc المحوري يدويًا حتى يصبح محكمًا؛ لا تستخدم كماشة إلا عند تركيبه مع موصلات أقدم غير XL، حيث يُوصى بلفه بمقدار 1/8 دورة.

FAQ

ماذا يدل طول المسبار 5.0 أمتار من طراز 330104-05-10-50-02-00 على إعداد النظام؟

يعني الطول الإجمالي البالغ 5.0 أمتار (الخيار 50) لهذا المسبار أنه مزود بكابل مدمج يتصل مباشرةً بحساس Proximitor بطول 5 أمتار. وعلى عكس المسابير بطول متر واحد، يجب عدم استخدامه مع كابل تمديد وسيط، إذ يجب أن يظل الطول الإجمالي للنظام 5 أمتار بالضبط لضمان دقة المعايرة.

إلى أي مادة مستهدفة تمت معايرة مسبار القرب 3300 XL 8 مم؟

تمت معايرة النظام على هدف قياسي من الفولاذ AISI 4140. وتستند دقة المعايرة ومواصفات معامل القياس البالغ 7.87 فولت/مم (200 مللي فولت/ميل) إلى هذه المادة تحديدًا.

هل يمكن تركيب المسبار 330104-05-10-50-02-00 في بيئات خطرة؟

لا، تشير النهاية -00 من رمز SKU هذا (الخيار E: 00) إلى عدم الحاجة إلى اعتمادات الجهات المختصة. وهو مخصص للبيئات غير الخطرة أو الصناعية العامة. وبالنسبة إلى المناطق الخطرة، يجب اختيار مسبار مزود بالخيار 05.

ما الغرض من الغلاف المصنوع من الفولاذ المقاوم للصدأ في هذا الطراز؟

يوفر الغلاف المصنوع من الفولاذ المقاوم للصدأ (وهو إحدى سمات الطراز الأساسي 330104) حماية ميكانيكية للكابل المحوري من الحواف الحادة والتآكل والتعرض للسوائل في التطبيقات الصناعية الصعبة، وهو ملفوف بغلاف خارجي من FEP.
