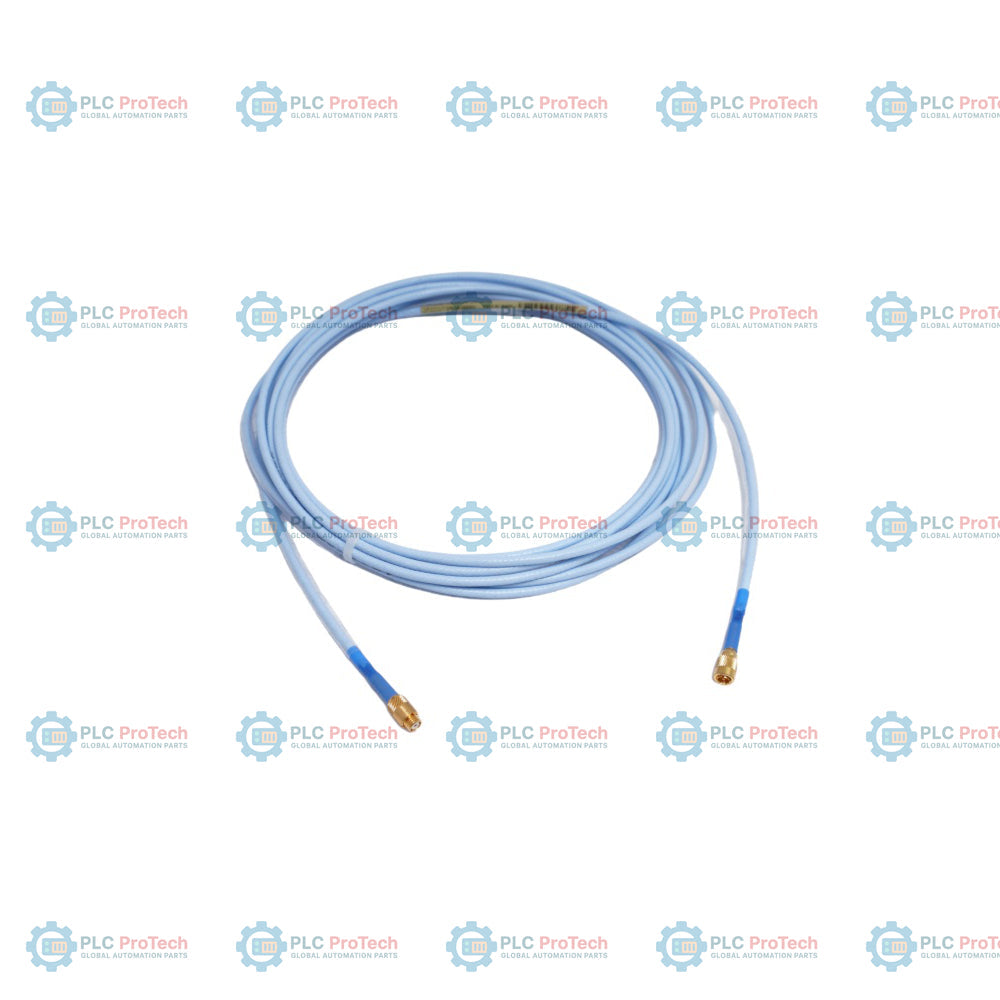

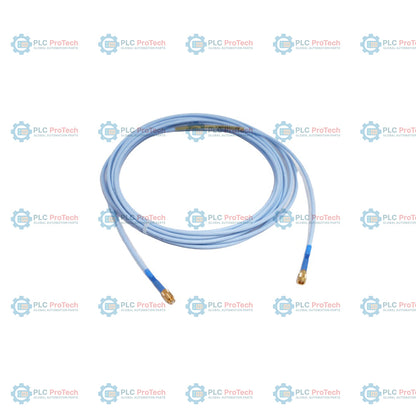

بينتلي نيفادا 330130-045-13-00 كابل تمديد 3300 XL

نظرة عامة على المنتج

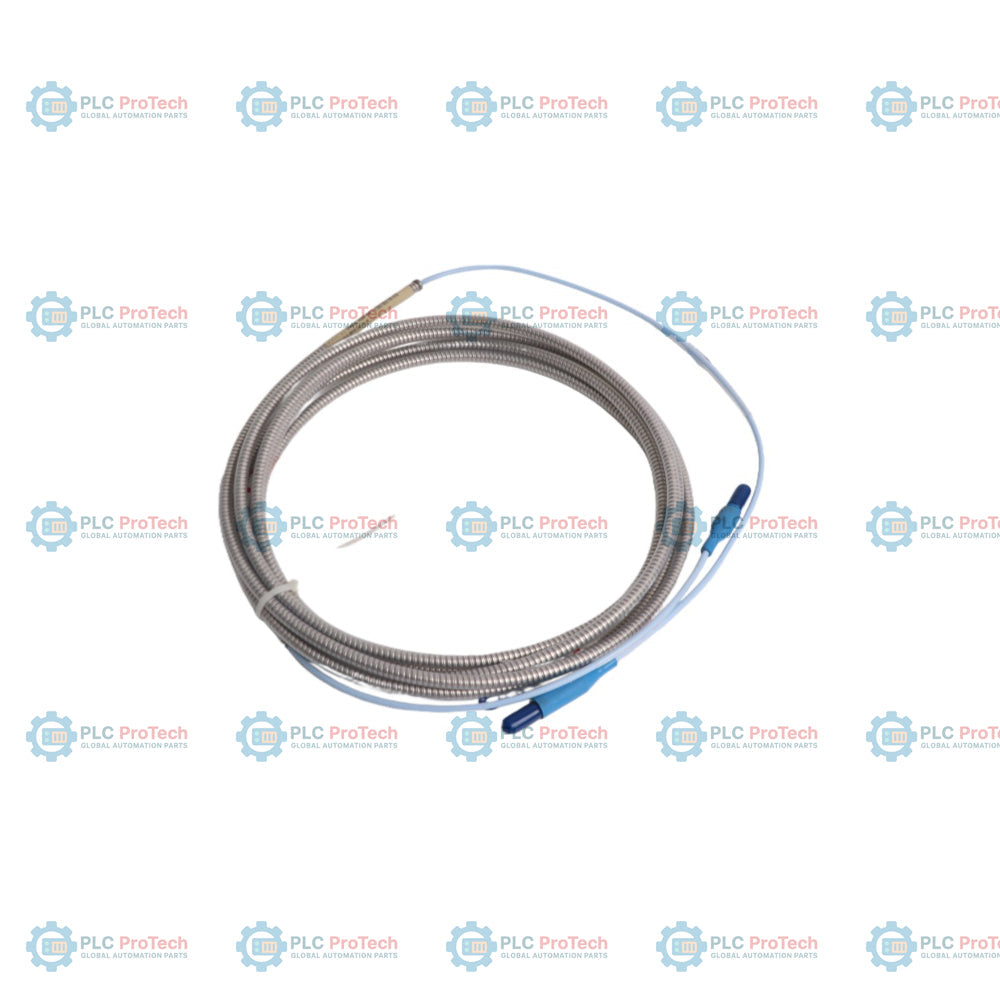

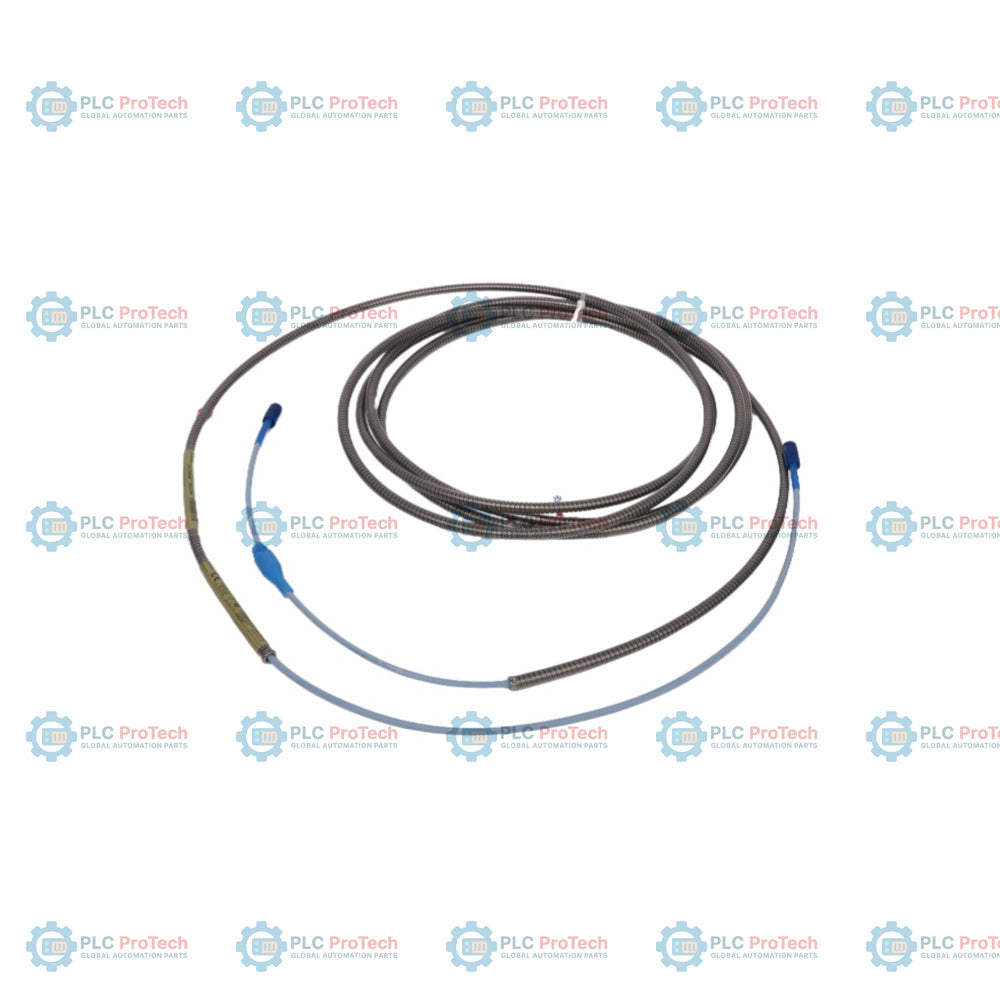

ال 330130-045-13-00 هو كابل تمديد متخصص لنظام محول القرب  Bently Nevada 3300 XL . يعمل هذا الكابل كرابط حيوي بين مسبار القرب 3300 XL ومستشعر Proximitor® 3300 XL. تم تصميم هذا الطراز خصيصًا للبيئات الصناعية القاسية، ويتميز بتقنية  FluidLoc® لمنع تسرب الرطوبة أو الزيت عبر الكابل، و درع من الفولاذ المقاوم للصدأ لحمايته من الضغط الميكانيكي والخدش.

في حلقة مراقبة الاهتزاز القياسية، يجب مطابقة كابل التمديد مع طول المسبار لتحقيق "الطول الكلي للنظام" (عادة 5.0 أو 9.0 أمتار). هذا يضمن ضبط الدائرة الكهربائية بشكل مثالي لقياس التيار الدوامي المستخدم لمراقبة اهتزاز وموضع العمود.

التكوين الفني

تفصيل رقم القطعة يحدد ميزات الحماية والأبعاد الفيزيائية:

• طول الكابل (045): 4.5 أمتار (14.8 قدم). عند اقترانه بمسبار طوله 0.5 متر، يشكل هذا  نظامًا بطول 5.0 أمتار.

• كابل FluidLoc®: يتميز بتصميم داخلي محمي ببراءة اختراع يمنع تأثير "الامتداد الشعري"، مما يضمن أنه إذا تعرض أحد طرفي الكابل للزيت أو السوائل المضغوطة، لا يمكن للسائل أن ينتقل عبر الكابل إلى غلاف Proximitor.

• الحماية المدرعة: الكابل مغلف بدرع مرن من الفولاذ المقاوم للصدأ المتشابك، مما يوفر مقاومة فائقة للضغط في المناطق ذات حركة الأقدام الكثيفة أو الآلات ذات الحواف الحادة.

• حماة الموصلات (13): يشمل أكمام شفافة قابلة للإزالة عند نقاط الاتصال لمنع موصلات  ClickLoc™ من الاهتزاز وفك الاتصال، ولتوفير ختم بيئي.

• تصميم غير معزول: بناء متحد المحور قياسي محسن لنقل الإشارات عالية التردد مع فقدان ضئيل.

المواصفات الفنية

الأسئلة الفنية المتكررة

لماذا تعتبر تقنية FluidLoc® مهمة لتركيبي؟

في العديد من التوربينات وصناديق التروس، يكون طرف المسبار مغمورًا في زيت التشحيم. يمكن للكابلات العادية أن تعمل كـ "مصاصة"، مما يسمح للزيت بالتسرب عبر الفجوات الداخلية للكابل وفي النهاية يتسرب إلى خزانة التحكم.  FluidLoc® تغلق الهيكل الداخلي للكابل لمنع ذلك.

هل يمكنني قص هذا الكابل إلى طول أقصر إذا كان طويلاً جدًا؟

لا. نظام 3300 XL هو دائرة رنانة مضبوطة. يتم حساب السعة والحث للكابل ضمن قراءة الاهتزاز. قطع الكابل سيغير المعاوقة، مما يسبب أخطاء كبيرة في قياس الاهتزاز أو يجعل النظام غير وظيفي تمامًا.

هل يتطلب هذا الكابل استخدام Proximitor معين؟

نعم، يجب استخدام هذا الكابل مع  Proximitor 3300 XL المصمم لنظام بطول 5.0 أمتار. استخدامه مع Proximitor بطول 9.0 أمتار سيؤدي إلى عوامل مقياس غير صحيحة وبيانات غير دقيقة.

دليل الهندسة والتركيب

• سلامة الموصل: عند توصيل المسبار بكابل التمديد، تأكد من أن موصلات  ClickLoc™ تُثبت بصوت "نقرة". قم بتمرير واقي الموصل فوق الوصلة لضمان بقائه مقفلاً رغم اهتزاز الماكينة.

• تجنب الانحناءات الحادة: على الرغم من التدريع، للكابل نصف قطر انحناء أدنى. إجبار الكابل على انحناء حاد بزاوية 90 درجة قد يتلف العازل المتحد المحور الداخلي، مما يؤدي إلى إشارات اهتزاز "صاخبة".

• القنوات والدعم: بينما يوفر الدرع الحماية، يجب دعم الكابل بواسطة قنوات أو صواني الكابلات حيثما أمكن. تجنب ربط الكابل مباشرة بخطوط الطاقة عالية الجهد لتفادي التداخل الكهرومغناطيسي (EMI).

• التأريض: عادةً ما يتوقع نظام 3300 XL تأريضًا بنقطة واحدة عند طرف Proximitor. تأكد من أن الدرع لا يلمس عن غير قصد أسطح معدنية مؤرضة أخرى قد تخلق حلقة تأريض.
