الشركة المصنعة: Bently Nevada
رقم المنتج: 330425-02-CN
Country of origin:الولايات المتحدة
نوع المنتج: محولات تسارع مقياس التسارع
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

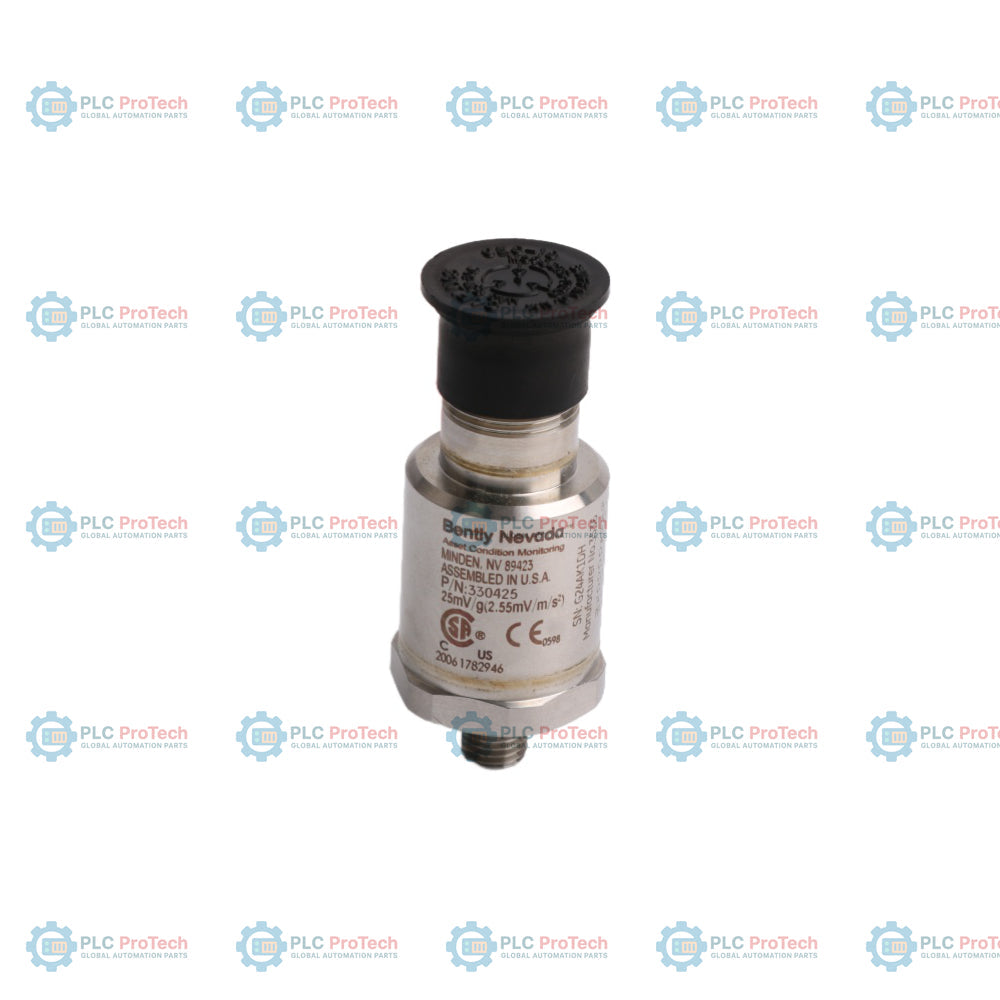

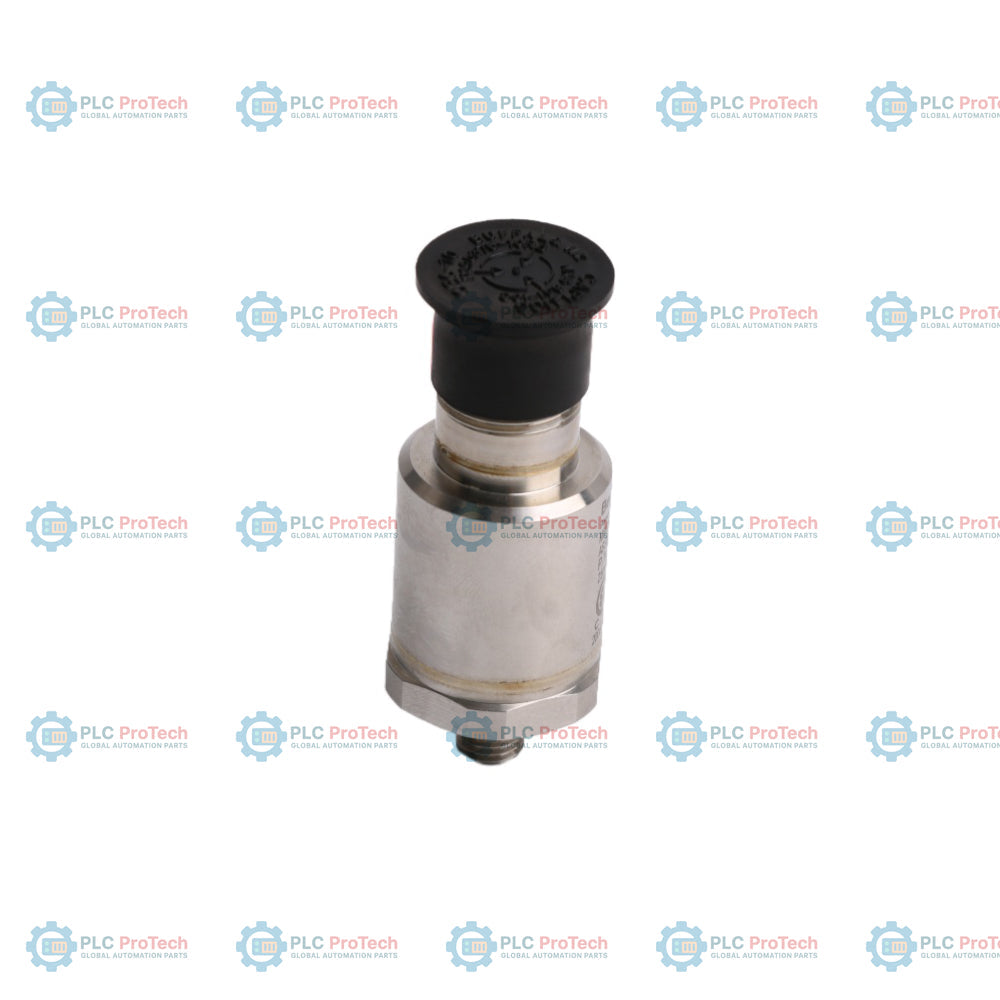

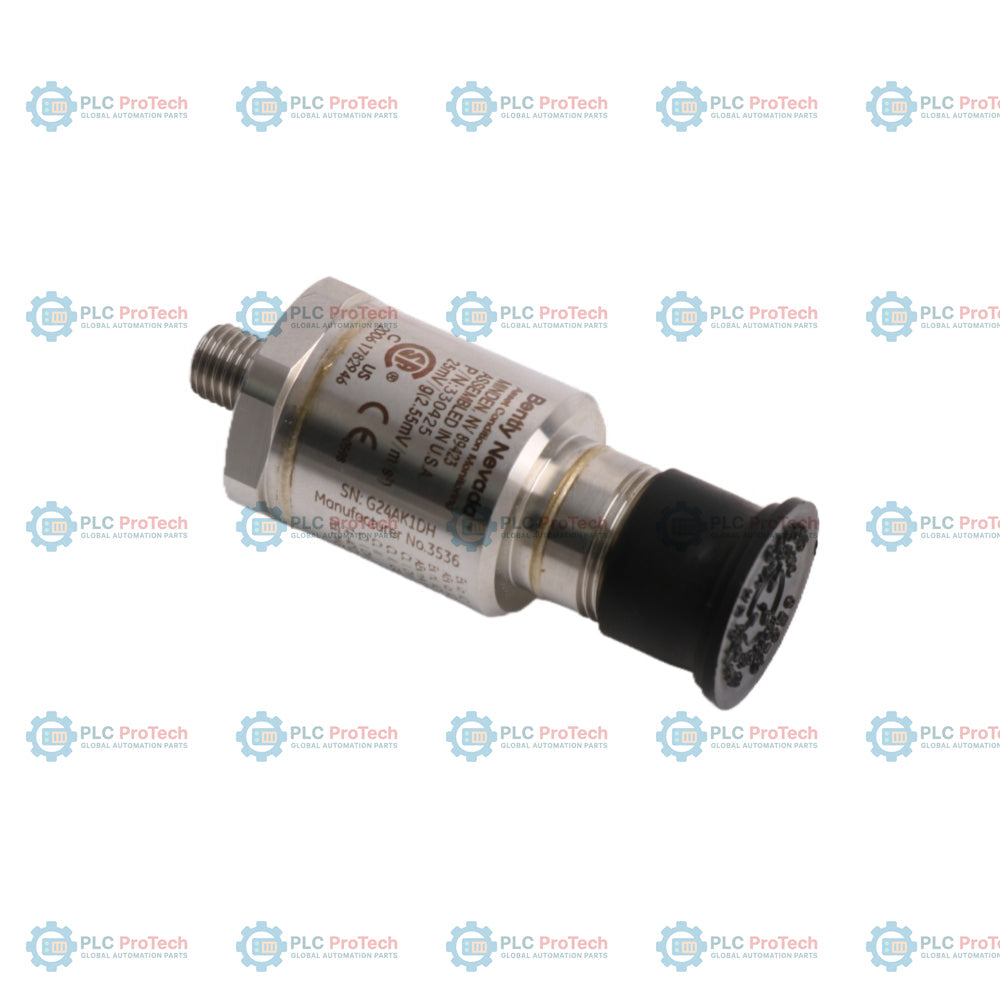

يُعد 330425-02-CN مقياس تسارع بيزوكهربائي عالي الأداء من سلسلة Bently Nevada 330400. على عكس مجسات القرب التي تقيس الإزاحة، يقيس هذا المحول التسارع، مما يجعله مثالياً لمراقبة الاهتزاز عالي التردد المرتبط بتشابك أسنان التروس، وعيوب محامل العناصر الدوارة، والظواهر الهوائية/الهيدروديناميكية.
مصمم لحماية الآلات الحرجة، يوفر 330425 استجابة ترددية واسعة وبنية متينة قادرة على تحمل البيئات الصناعية القاسية. النسخة "CN" معتمدة خصيصاً لتلبية معايير المناطق الخطرة الإقليمية للسوق الصينية.
تفصيل رقم القطعة يحدد مواصفات التركيب والمصادقة لهذا المحول:
النموذج 330425: مقياس تسارع صناعي قياسي يوفر خرج جهد يتناسب مع التسارع.
خيط التركيب (02): يتميز بمسمار متكامل M8 x 1. يضمن هذا الواجهة المترية للتركيب اتصالاً صلباً وعالي الصلابة مع غلاف الآلة، وهو أمر أساسي للحصول على بيانات دقيقة عالية التردد.
اعتماد الوكالة (CN): متوافق مع اللوائح الخاصة بالصين (مثل NEPSI)، مما يسمح بالتركيب في الأجواء التي قد تكون قابلة للانفجار.
تصميم بيزوكهربائي: يستخدم بلورات خزفية داخلية تولد شحنة كهربائية عند تعرضها للاهتزاز، والتي تُحول بعد ذلك إلى إشارة جهد منخفضة المقاومة.
| الميزة | التفاصيل |
| النموذج | 330425-02-CN |
| الشركة المصنعة | Bently Nevada (Baker Hughes) |
| الحساسية | 2.5 مللي فولت/م/ث² (25 مللي فولت/ج) ±5% |
| استجابة التردد | 10 هرتز إلى 15 كيلو هرتز (±3 ديسيبل) |
| خطية السعة | ±1% حتى 735 م/ث² (75 ج) كقمة |
| تردد الرنين | >30 كيلو هرتز (مركب) |
| الوزن | 0.1 كجم (المحول فقط) |
| عزم التركيب | 4.5 نيوتن·م (40 إنش·رطل) كحد أقصى |
| وزن الشحن | 1.0 كجم |
متى يجب استخدام مقياس تسارع بدلاً من مجس القرب؟
تُعد مجسات القرب الأفضل للآلات ذات "المحامل اللينة" حيث يتحرك العمود بشكل كبير داخل المحمل (لقياس الإزاحة النسبية). يُفضل استخدام مقاييس التسارع للآلات ذات "المحامل الصلبة" أو التطبيقات عالية التردد (فوق 1 كيلو هرتز) حيث تنتقل طاقة الاهتزاز عبر غلاف المحمل إلى غلاف الآلة.
لماذا يعتبر عزم التركيب مهماً جداً لهذا المسمار M8؟
تعتمد مراقبة الاهتزاز عالي التردد على رابطة ميكانيكية مثالية. إذا كان عزم المسمار M8 أقل من اللازم، قد "يرتد" المستشعر أو يهتز عند ترددات أقل، مما يخلق بيانات خاطئة. أما زيادة العزم فقد تتلف البلورات البيزوكهربائية الداخلية أو تتلف الخيوط المترية.
هل هذا المستشعر متوافق مع شاشات 3500/42M؟
نعم. يُستخدم 330425 بشكل قياسي مع شاشة Bently Nevada 3500/42M Proximitor/Seismic أو الشاشة المستقلة 1900/65A. تأكد من ضبط تكوين الشاشة على "مقياس تسارع" مع الحساسية الصحيحة 25 مللي فولت/ج.
تحضير السطح: يجب أن يكون سطح التركيب مستوياً، ناعماً، ونظيفاً. حتى العيوب الطفيفة أو طبقات الطلاء بين مسمار M8 وغلاف الآلة يمكن أن تعمل كمخمد، مما يفلتر الإشارات عالية التردد التي تحاول قياسها.
الكابلات والموصلات: مقاييس التسارع حساسة لضوضاء الكابلات. استخدم دائماً كابلات Bently Nevada الموصى بها والمظللة (مثل كابلات سلسلة 330400) وتأكد من إحكام موصل الخروج العلوي وإغلاقه ضد الرطوبة باستخدام غطاء سيليكون أو غلاف حراري إذا تعرض للسوائل.
الاتجاه: مقاييس التسارع اتجاهية. تأكد من محاذاة محور المستشعر مع اتجاه الاهتزاز الذي ترغب في قياسه (عادة شعاعي أو محوري بالنسبة للعمود).
تكامل الإشارة: إذا كان نظام المراقبة الخاص بك يتطلب بيانات "السرعة" ولكنك تستخدم هذا المستشعر 330425 "للتسارع"، يجب أن يقوم المراقب بإجراء تكامل رياضي (V=fadt). تأكد من ضبط هذا بشكل صحيح في برنامج الرف لتجنب عرض وحدات غير صحيحة.
