الشركة المصنعة: Bently Nevada
رقم المنتج: 330103-00-13-20-12-CN
Country of origin:الولايات المتحدة
نوع المنتج: مسبار اقتراب 3300 XL
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

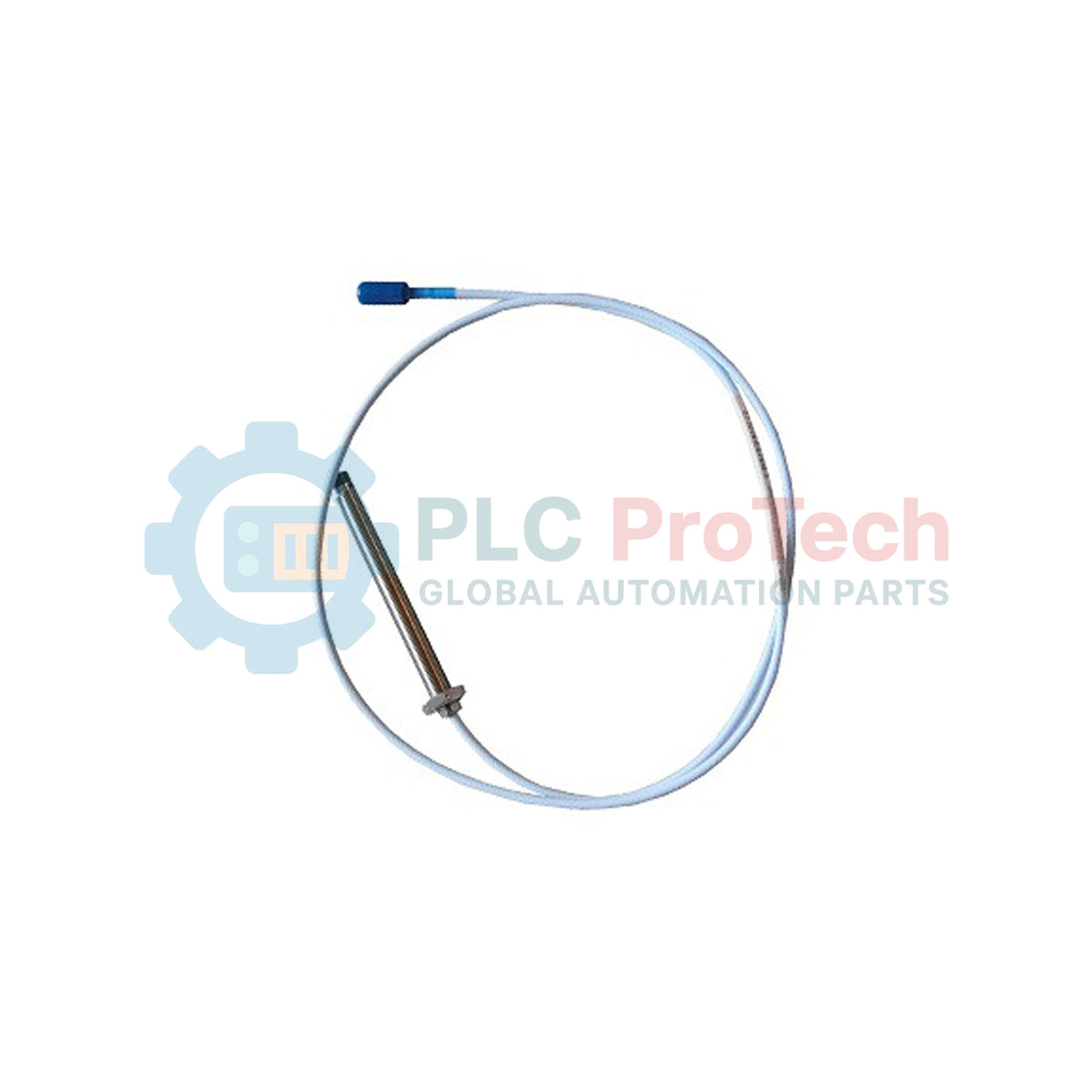

يُعد 330103-00-13-20-12-CN مسبار اقتراب فاخرًا من سلسلة Bently Nevada 3300 XL ، وقد صُمم لقياس اهتزاز العمود وموضعه دون تلامس. يتميز هذا الطراز تحديدًا بجسم ملولب 3/8-24 UNF ، وقد صُمم لتحقيق أقصى قدر من المتانة في البيئات الصناعية عالية الأداء.
يمثل هذا المسبار مكوّنًا أساسيًا في نظام محوّل طاقة يوفر بيانات اهتزاز عالية التردد ومراقبة الموضع المحوري للمعدات الدوارة كبيرة الحجم. ويشير الرمز "CN" إلى أن الوحدة معتمدة وفق موافقات جهات إقليمية محددة، لا سيما في الصين، مما يضمن استيفاءها متطلبات السلامة الصارمة للتركيب في المناطق الخطرة.
تحدد خيارات رقم الجزء الأبعاد الميكانيكية الدقيقة ووسائل التوصيل لهذا المسبار مقاس 8 مم:
الطول غير الملولب (00): 0.0 بوصة. جسم المسبار ملولب بالكامل، مما يتيح أقصى قدر من المرونة عند تركيبه في حامل أو عبر غلاف الآلة.
الطول الإجمالي للغلاف (13): 1.3 بوصة. تصميم غلاف مدمج مناسب لمساحات التركيب الضيقة أو أغماد المجسات القياسية.
الطول الكلي (20): 2.0 متر (6.6 قدم). يوفر هذا الطول مدى إضافيًا من نقطة تركيب المسبار إلى صندوق التوصيل حيث يبدأ كابل التمديد.
الموصل والكابل (12): يتميز بموصل محوري مصغر ClickLoc™ مع واقي موصل وكابل FluidLoc®. ويحمي ذلك الإشارة من تسرب الرطوبة عبر الكابل، ويضمن بقاء التوصيل آمنًا رغم الاهتزاز الشديد.
اعتماد الجهة (CN): متوافق مع اللوائح الخاصة بكل دولة للبيئات الخطرة.
| الميزة | التفاصيل |
| الطراز | 330103-00-13-20-12-CN |
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| قطر طرف المسبار | 8 مم |
| مقاس اللولب | 3/8-24 UNF |
| مادة الطرف | كبريتيد البولي فينيلين (PPS) |
| مادة الغلاف | فولاذ مقاوم للصدأ AISI 303 أو 304 |
| المدى الخطي | 2.0 مم (80 ميل) |
| الطول الكلي للكابل | 2.0 متر |
| درجة حرارة التشغيل | -51°C إلى +177°C (-60°F إلى +350°F) |
| وزن الشحن | 2.0 كجم |
ما فوائد كابل FluidLoc® (الخيار 12)؟
صُممت تقنية FluidLoc® خصيصًا للبيئات المملوءة بالزيت. فقد تسمح الكابلات المحورية القياسية للزيت بالتسرب أو الانتقال عبر الجزء الداخلي من غلاف الكابل بمرور الوقت. وتعمل تقنية FluidLoc® على إحكام البنية الداخلية، مما يمنع تسرب الزيت إلى الموصل أو مبيت Proximitor.
هل يمكنني استخدام مسبار بطول 2.0 متر مع أي كابل تمديد؟
لا. للحفاظ على دقة نظام 3300 XL، يجب أن يتطابق الطول الكلي للنظام (المسبار + كابل التمديد) مع معايرة Proximitor، والتي تكون عادةً 5.0 أمتار أو 9.0 أمتار. وبالنسبة إلى مسبار بطول 2.0 متر، يجب استخدام كابل تمديد مطابق بطول 3.0 أمتار أو 7.0 أمتار.
كيف يعمل موصل ClickLoc™؟
موصل ClickLoc™ هو موصل محوري مصغر متخصص يُصدر "نقرة" محسوسة عند تعشيقه بالكامل. وواقي الموصل المرفق (الخيار 12) عبارة عن غلاف شفاف يثبت التوصيل في مكانه، ويمنع انفلاته بسبب اهتزاز الآلات.
الضبط لتحقيق الدقة: أثناء التركيب، ينبغي ضبط الفجوة عند منتصف المدى الخطي للمسبار. باستخدام مقياس جهد عند خرج Proximitor، اضبط موضع المسبار حتى يقرأ الجهد المستمر -9.0 VDC (وهو الإعداد القياسي لأهداف الفولاذ AISI 4140).
معايرة مادة الهدف: تتم معايرة نظام 3300 XL قياسيًا وفق فولاذ AISI 4140. وإذا كان العمود مصنوعًا من مادة مختلفة، مثل الفولاذ المقاوم للصدأ، فسيتغير معامل القياس (200 mV/mil)، ويجب ضبط نظام المراقبة وفقًا لذلك.
تجنب إجهاد الكابل: على الرغم من متانة طرف PPS والغلاف المصنوع من الفولاذ المقاوم للصدأ، يجب عدم استخدام الكابل المحوري لسحب المسبار أو دعم وزنه مطلقًا. احرص على الحفاظ على نصف قطر انحناء أدنى يبلغ 25.4 مم (1.0 بوصة) أثناء التمديد.
الحماية البيئية: استخدم دائمًا واقي الموصل المرفق. وفي البيئات عالية الرطوبة أو المحتوية على مواد كيميائية، يُنصح باستخدام أنبوب انكماش حراري إضافي فوق وصلة الموصل للحصول على إحكام مانع للهواء.
