الوصف

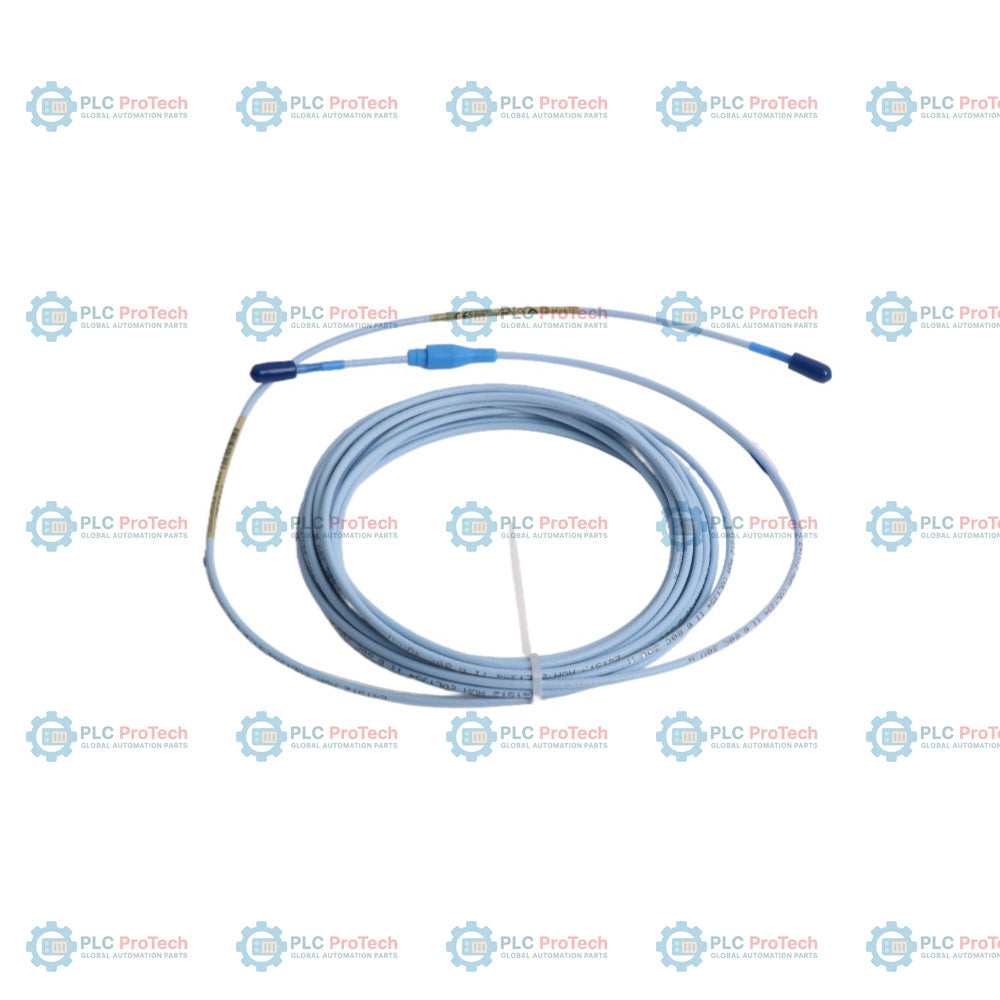

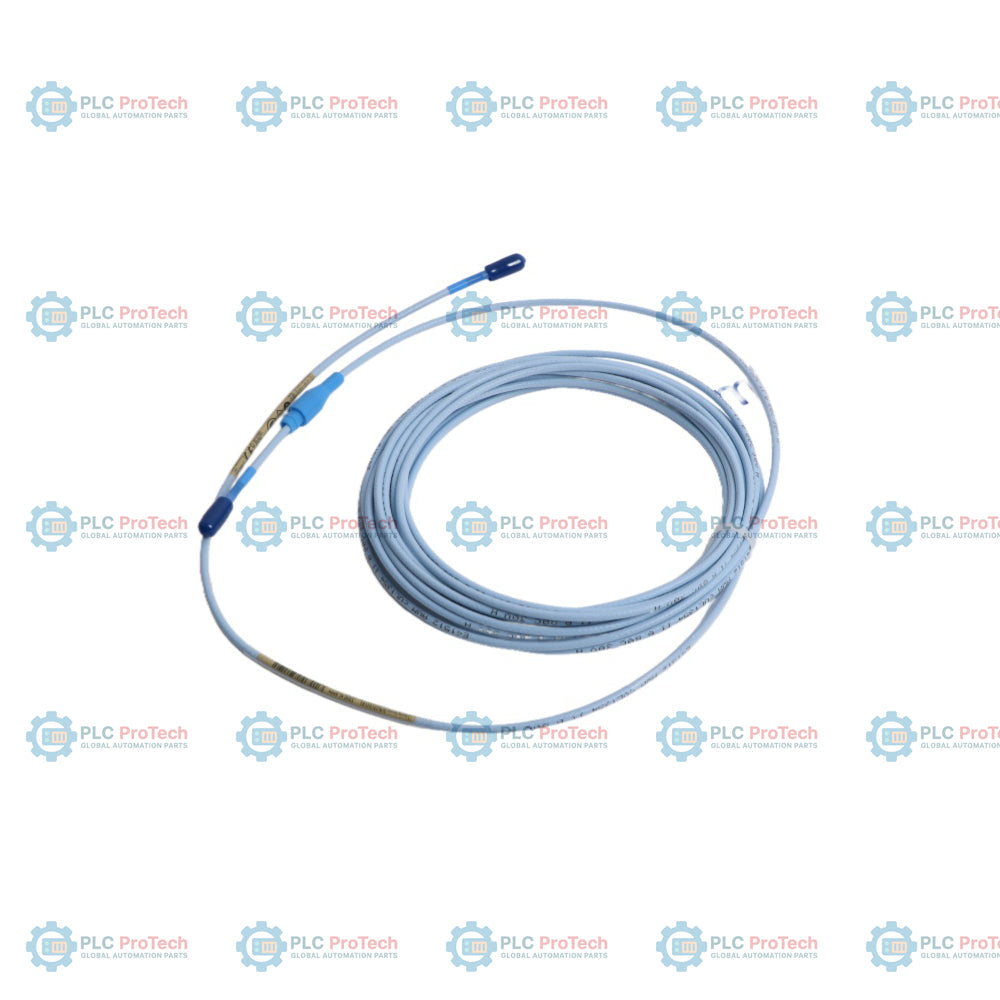

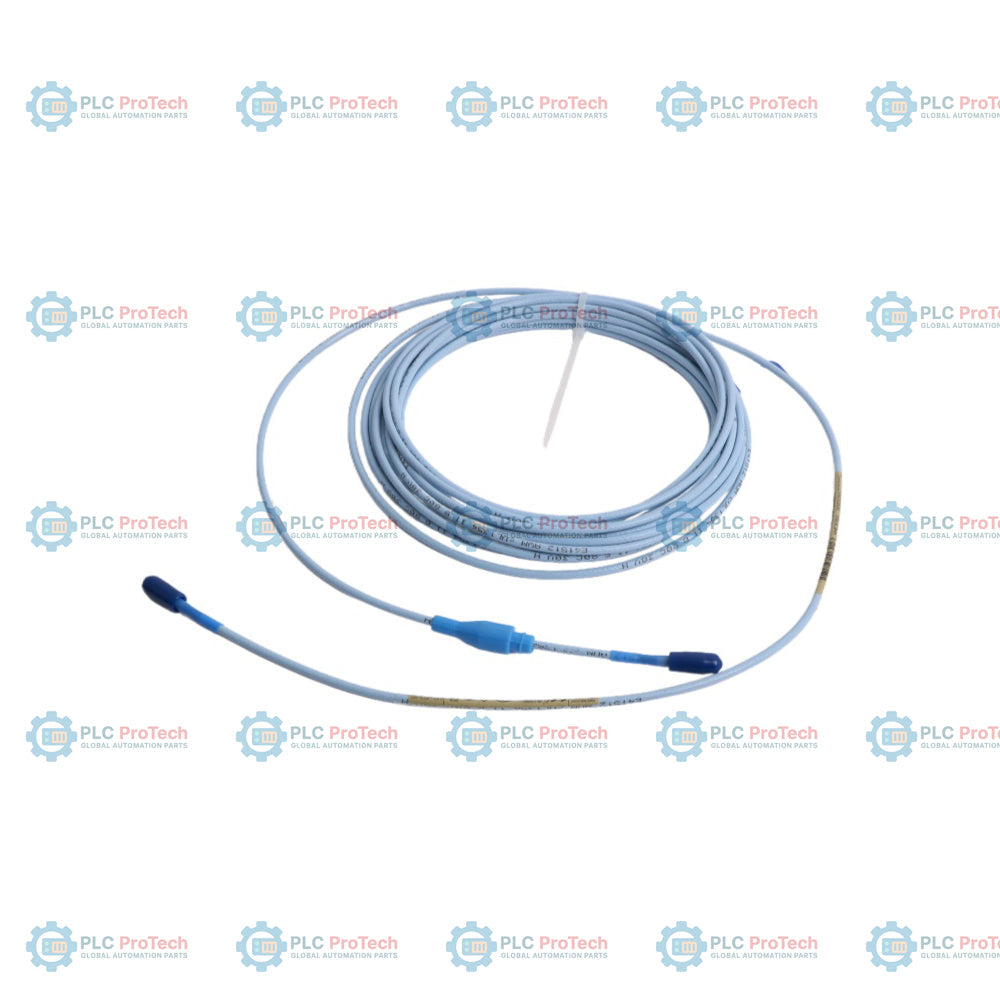

يحدد الخيار 060 (طول الكابل 6.0 أمتار) والخيار 02 (كابل قياسي مزود بواقي موصل فلوروسيليكون مدمج) تهيئة كابل التمديد القياسي 3300 XL — 330130-060-02-05. يوفر هذا الكابل وصلة النقل المادية والكهربائية بين مسبار تقارب 3300 XL مقاس 8 مم ومستشعر Proximitor ‏3300 XL في سلاسل مراقبة الإزاحة غير التلامسية. في نظام محول كامل، يجب أن يتطابق الطول الإجمالي للمسبار وكابل التمديد مع الطول الإجمالي المطلوب لنظام مستشعر Proximitor (عادةً 5.0 أو 9.0 أمتار). يوفر واقي الموصل المثبت مسبقاً (الخيار 02) إحكاماً بيئياً لوصلة موصل ClickLoc المطلي بالذهب، مما يمنع تسرب السوائل والزيوت والغبار والرطوبة في بيئات الآلات القاسية. ويحدد الخيار 05 حزمة الشهادات الخاصة بالأجواء المتفجرة أو الخطرة، ويدعم متطلبات التركيب في بيئات العمليات الحاصلة على شهادات عالمية.

الميزات

• يحدد الخيار 060 طول كابل يبلغ 6.0 أمتار (19.7 قدماً)، مكوّناً نظاماً متوافقاً بطول 7.0 أو 9.0 أمتار عند دمجه مع المسبار المطابق.
• يتضمن الخيار 02 كابلاً قياسياً مزوداً مسبقاً بواقي موصل من فلوروسيليكون لإحكام وصلة الموصل وحمايتها من الملوثات البيئية.
• يوفر الخيار 05 اعتمادات للمناطق الخطرة، بما في ذلك شهادات CSA وATEX وIECEx.
• توفر موصلات ClickLoc المصنوعة من النحاس المطلي بالذهب ونحاس البريليوم قفلاً محكماً مع إمكانية إحكامها بسهولة بالأصابع.
• يوفر عازل الكابل والغلاف الخارجي المصنوعان من إيثيلين بروبيلين مفلور (FEP) مقاومة للمواد الكيميائية والزيوت والرطوبة.
• تبلغ المقاومة الكهربائية للكابل 1.32 أوم +/- 0.21 أوم للموصل الداخلي و0.39 أوم +/- 0.08 أوم لموصل الغلاف الخارجي، على امتداد الطول البالغ 6.0 أمتار.

التطبيقات

• قياس اهتزاز العمود والموضع المحوري في الآلات الدوارة عالية السرعة.
• أنظمة المراقبة الوقائية للتوربينات والمولدات والضواغط والمضخات.
• البيئات التي تتطلب أجهزة كهربائية معتمدة للمناطق التي تحتوي على غازات متفجرة أو خطرة.
• تركيبات الآلات المعرضة لزيوت التشحيم والسوائل الهيدروليكية والرطوبة الشديدة.

معلومات الطلب

رمز الخيار	القيمة في وحدة حفظ المخزون هذه	الوصف
رقم الجزء القابل للطلب	330130-060-02-05	كابل تمديد قياسي 3300 XL، بطول 6.0 م، كابل قياسي مع واقٍ للموصل، معتمد من CSA/ATEX/IECEx
A - خيار طول الكابل	060	6.0 أمتار (19.7 قدمًا)
B - خيار واقي الموصل والكابل	02	كابل قياسي مع واقٍ للموصل
C - خيار اعتماد الجهة	05	اعتمادات CSA وATEX وIECEx

المواصفات الفنية

الشركة المصنّعة	Bently Nevada
رقم الجزء / الطراز	330130-060-02-05
نوع المنتج	كابل تمديد قياسي 3300 XL
طول الكابل	6.0 أمتار (19.7 قدمًا)
نوع الكابل	كابل محوري ثلاثي قياسي مع عزل FEP
خيار الموصل	كابل قياسي مع واقٍ للموصل (الخيار 02)
مادة الموصل	نحاس أصفر مطلي بالذهب ونحاس بيريليوم مطلي بالذهب
مقاومة الموصل الداخلي	1.32 أوم ± 0.21 أوم (نموذجيًا)
مقاومة الغلاف الخارجي	0.39 أوم ± 0.08 أوم (نموذجيًا)
سعة الكابل	69.9 بيكوفاراد/م (21.3 بيكوفاراد/قدم) نموذجيًا
درجة حرارة التشغيل	-52 درجة مئوية إلى +177 درجة مئوية
درجة حرارة التخزين	-52 درجة مئوية إلى +177 درجة مئوية
اعتمادات الجهات	CSA، ATEX، IECEx (الخيار 05)
القطر الخارجي للكابل	3.7 مم كحد أقصى
القطر الخارجي لواقي الموصل	12.4 مم كحد أقصى
الوزن	0.25 كجم
الأبعاد	200 مم × 200 مم × 30 مم (الارتفاع × العرض × العمق)

التوصيلات والواجهات

طرف الموصل	نوع الموصل	الوظيفة
طرف توصيل المسبار	موصل ClickLoc محوري مصغر أنثى	يتصل بالموصل المحوري الذكر المصغر لمسبار القرب
طرف توصيل المستشعر	موصل ClickLoc محوري مصغر ذكر	يتصل بالموصل المحوري الأنثى لمستشعر Proximitor

إرشادات التركيب

• تحقق من أن الطول الإجمالي لمسبار القرب وكابل التمديد البالغ طوله 6.0 م يساوي طول النظام المُعاير المحدد على ملصق مستشعر Proximitor.
• أحكم ربط موصلات ClickLoc المحورية باليد حتى تسمع نقرة التعشيق؛ لا تستخدم أدوات ميكانيكية.
• مرّر غلاف واقي موصل الفلوروسيليكون بالكامل فوق وصلة الموصلات المتصلة وثبّته بإحكام لإنشاء مانع تسرب مقاوم للرطوبة.
• التزم بنصف قطر انحناء أدنى قدره 25.4 مم (1.0 بوصة) للكابل المحوري FEP أثناء التوجيه.
• ثبّت كابل التمديد باستخدام أربطة كابلات غير موصلة ومقاومة للزيت أو قناة حماية لمنع التآكل المادي والتداخل عالي الجهد.

الامتثال والشهادات

• معتمد من CSA: الفئة I، القسمان 1 و2، المجموعات A وB وC وD؛ الفئة II، القسمان 1 و2؛ الفئة III
• ATEX/IECEx: أجواء غازية قابلة للانفجار في المنطقة 0 والمنطقة 1 والمنطقة 2
• متوافق مع RoHS
