كابل تمديد قياسي Bently Nevada 330130-070-01-CN 3300 XL

نظرة عامة على المنتج

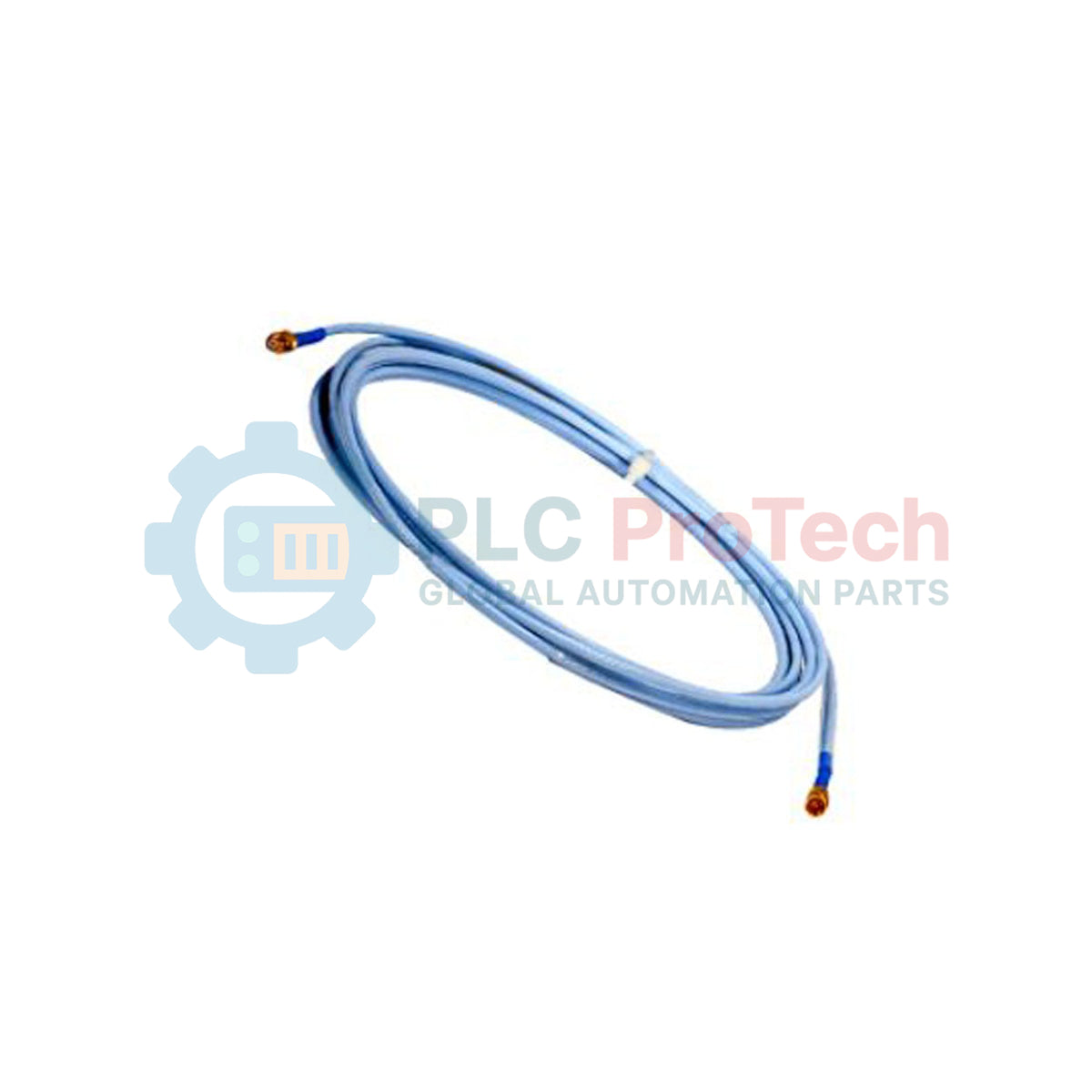

يُعد 330130-070-01-CN (330130) كابل تمديد متينًا ومدرعًا للقرب، ومصممًا لنظام محول القرب Bently Nevada 3300 XL 8 mm. يوفر هذا الكابل نقلًا حرجًا للإشارة بين مسبار قرب 3300 XL ومستشعر Proximitor 3300 XL، مما يتيح إجراء قياسات ثابتة وديناميكية دقيقة للمعدات الدوارة. ويُستخدم على نطاق واسع في التطبيقات الصناعية عالية الاعتمادية، مثل أجهزة مراقبة المحامل ذات الغشاء الزيتي، وأنظمة الضغط، وأعمدة التوربينات عالية السرعة، كما يؤدي دورًا مهمًا في توفير البيانات اللازمة لتتبع الاهتزازات ومرجعَي سرعة Keyphasor. وتحمي هندسته المتينة إشارات التيار الدوامي الحساسة من ظروف المنشآت القاسية، مما يعزز استمرارية المراقبة ويسهم مباشرةً في التشغيل المستمر للمعدات وتقليل فترات التوقف بدرجة كبيرة.

تفصيل اللاحقة

يُحدَّد تكوين الطراز 330130-070-01-CN بواسطة اللواحق التقنية التالية:

• 070 (خيار طول الكابل): مُهيأ بطول 7.0 أمتار (22.9 قدمًا)، ومصمم لإنشاء السعة الدقيقة اللازمة لإجمالي حلقة نظام يبلغ 7 أمتار أو 9 أمتار.
• 01 (خيار واقي الموصل والكابل): مزود بغلاف مدرع مدمج من الفولاذ المقاوم للصدأ لتوفير حماية ميكانيكية فائقة ضد الأضرار المادية والسحق.
• CN (خيار اعتماد الجهات التنظيمية): يشير إلى اعتمادات تنظيمية خاصة بالدولة، ومُحسّنة للامتثال داخل السوق الصناعية الصينية.

التكوين التقني

تُحسّن بنية 330130-070-01-CN لتوفير ممانعة كهربائية ثابتة وسعة منخفضة لمنع تشوه الإشارة عبر المسافات الطويلة. وتستخدم موصلات محورية متقدمة مطلية بالذهب من نوع «النقر»، توفر قفلًا ميكانيكيًا آمنًا وتحافظ على اتصال كهربائي مستمر في ظل الاهتزازات الصناعية الشديدة. ويُلف الكابل المحوري الداخلي بدرع مرن ومتين يحمي المادة العازلة الداخلية من زيت التوربين الساخن والإجهاد الميكانيكي. ويتيح هذا التكوين إمكانية التبادل الكامل للوحدات والكابلات عبر منصة 3300 XL، مما يلغي الحاجة إلى المعايرة الميدانية المرهقة عند استبدال عناصر المستشعر الفردية.

المواصفات التقنية

الأسئلة الشائعة التقنية

هل يمكن استخدام كابل التمديد هذا مباشرةً مع مسبار 3300 قياسي غير XL؟

نعم. يتوافق 330130-070-01-CN رجعيًا ويمكن تبديله مع مكونات محولات السلسلة 3300 غير XL مقاسَي 5 mm و8 mm. ومع ذلك، يُوصى باستخدام تكوين كامل من مكونات 3300 XL للحصول على أفضل أداء وأقل خطأ في قابلية التبادل.

هل الشريط السيليكوني المرفق مع الكابل مناسب لجميع التركيبات؟

غالبًا ما يُوفر الشريط السيليكوني لحماية الموصل في الظروف الجافة ومنع تسرب الرطوبة. ولا يُوصى باستخدامه في التطبيقات التي يكون فيها اتصال المسبار بالكابل معرضًا باستمرار لزيت التوربين أو مغمورًا فيه، إذ يمكن للمنتجات البترولية أن تتسبب في تلف الشريط بمرور الوقت.

لماذا تُعد مطابقة طول الكابل البالغ 7.0 أمتار أمرًا بالغ الأهمية لمستشعر Proximitor؟

تتم معايرة مستشعر Proximitor وفق طول كهربائي إجمالي دقيق، يبلغ عادةً 5.0 أمتار أو 9.0 أمتار. وسيؤدي عدم مطابقة كابل تمديد بطول 7.0 أمتار مع طول مسبار غير صحيح أو معايرة مستشعر غير مناسبة إلى تغيير سعة الحلقة، مما يُحدث أخطاء جسيمة في معامل القياس ضمن مقاييس الاهتزاز.

دليل الهندسة والتركيب

عزم الموصل والاتصال الميكانيكي

عند توصيل كابل التمديد بمسبار القرب، تأكد من نظافة الموصلات المحورية المطلية بالذهب وخلوها من الحطام. ويجب قفل الموصلات من نوع «النقر» بإحكام. وفي الوصلات القياسية المشدودة يدويًا، تجنب الإفراط في الشد باستخدام أدوات ثقيلة، إذ قد يؤدي ذلك إلى كشط الطلاء الذهبي الرقيق أو تشويه السن الداخلي، مما يؤثر في مقاومة الخرج الاسمية البالغة 50 أوم.

نصف قطر الانحناء وقيود التوجيه

لمنع التواء موصل القلب الداخلي وتلف الدرع، حافظ دائمًا على حد أدنى لنصف قطر الانحناء يبلغ 25.4 mm أثناء التوجيه الميداني. وتجنب سحب الكابل المدرع حول الزوايا الحادة للمنشآت الفولاذية أو تعريضه لحركة أقدام كثيفة من دون حوامل كابلات أو حماية مناسبة بالقنوات.

التأريض وفصل الضوضاء

يجب إبقاء الدرع الخارجي المصنوع من الفولاذ المقاوم للصدأ في 330130-070-01-CN معزولًا عن تأريض الآلة المحلي طوال مساره لمنع حلقات التأريض. وتأكد من عزل مسار الإشارة عن كابلات طاقة المحركات ذات الجهد العالي، ومحركات التردد المتغير (VFDs)، ومرحلات التبديل الثقيلة، للقضاء على اقتران الضوضاء الكهرومغناطيسية بحلقة القرب عالية التردد.
