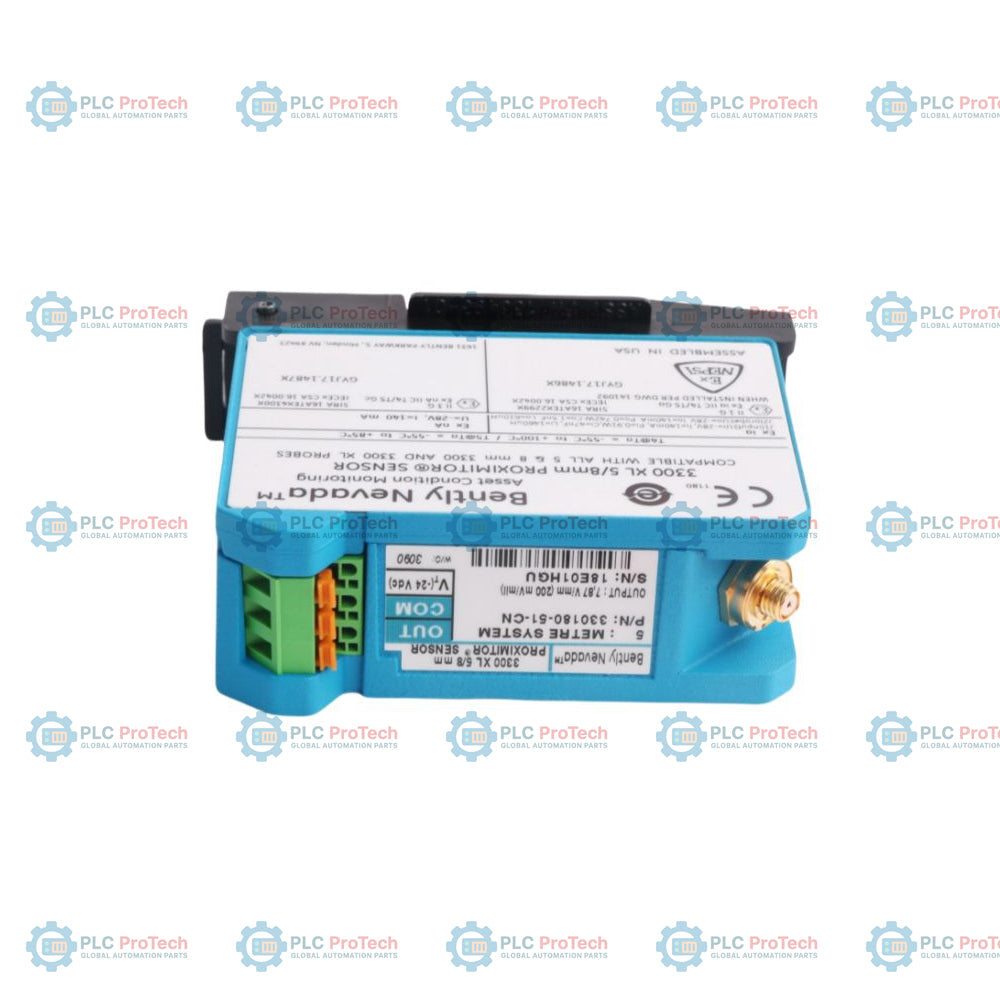

مستشعر القرب Bently Nevada 330180-085-03-05 3300 XL

SKU 330180-085-03-05

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330180-085-03-05
Country of origin:الولايات المتحدة
نوع المنتج: مستشعر قرب 3300 XL
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 250ج
Dimensions: 81 مم × 61 مم × 51 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يحدد الخيار 085 (بطول 8.5 متر)، والخيار 03 (كابل مدرع مع واقي موصل)، والخيار 05 (اعتمادات CSA/ATEX/IECEx) تكوين مستشعر 3300 XL Proximitor Sensor هذا - 330180-085-03-05. تعمل وحدة المستشعر هذه كموائم للإشارة، إذ تقود مسبار القرب ذي التيار الدوامي وتحول إشارة المحول عالية التردد إلى جهد إزاحة متناسب. ويمثل خرج الجهد التناظري التغير الدقيق في الفجوة بين طرف المسبار ومنطقة الهدف المرصودة على العمود، ويرسله مباشرةً إلى أجهزة مراقبة حماية الآلات.

ال 330180-085-03-05 تمت معايرة التكوين خصيصًا لإجمالي طول نظام كهربائي يبلغ 8.5 m (الخيار 085)، ويدعم تجميعات كابلات التمديد المدرعة المقترنة بواقي موصلات مدمجة من فلوروسيليكون (الخيار 03). صُممت للتركيب في البيئات التي تتطلب اعتمادات صارمة للسلامة الجوهرية وعدم إصدار الشرر، وتشتمل على اعتمادات دولية شاملة (الخيار 05) مثل ATEX وIECEx وCSA. تتضمن الوحدة عزلًا كهربائيًا في قاعدتها، مما يلغي الحاجة إلى لوحات عزل منفصلة ويسهّل التركيب المباشر على سكة DIN أو اللوحة.

الميزات

طول معاير يبلغ 8.5 متر (الخيار 085): تُنشئ معلمات ممانعة مطابقة، معايرة لتكوين مسبار القرب والكابل بطول 8.5 m، مما يمنع أخطاء عدم تطابق الممانعة.
تكامل تدريع الكابلات (الخيار 03): مصممة للتوافق بسلاسة مع كابلات التمديد المدرعة المزودة بواقي موصلات مدمجة لحماية التوصيلات الحساسة من السوائل والجسيمات.
اعتمادات الجهات المختصة (الخيار 05): حاصلة على اعتمادات CSA وATEX وIECEx للاستخدام الآمن في المواقع الصناعية الخطرة.
الحصانة من ضوضاء RFI/EMI: تكبت الضوضاء الكهربائية الصادرة عن أجهزة الراديو المحيطة ومحركات التردد المتغير، مع الامتثال لمتطلبات CE الأوروبية دون الحاجة إلى قناة معدنية متخصصة.
أطراف SpringLoc: تستخدم توصيلات بمشابك زنبركية تلغي الحاجة إلى البراغي وتمنع تدهور التوصيل الناتج عادةً عن اهتزاز الآلة.

التطبيقات

قياس الاهتزاز الشعاعي للعمود وإعداد الملامح الديناميكية في التوربينات البخارية والغازية
قياس الموضع المحوري وإزاحة الدفع على أعمدة الضواغط الطاردة المركزية
مراقبة تمدد غلاف الدوار ولا مركزيته في منشآت توليد الطاقة
تتبّع خلوص المحامل والاهتزاز الهيكلي في المحركات والمضخات الصناعية عالية القدرة

معلومات الطلب

الخيار / المقطع	الرمز الموجود على وحدة SKU هذه	الوصف
رقم الجزء القابل للطلب	330180-085-03-05	مستشعر Proximitor ‏3300 XL، متوافق مع الكابلات المدرّعة
A - خيار الطول المعاير	085	طول النظام 8.5 أمتار (27.9 قدمًا)
B - خيار الكابلات والحماية	03	كابل مدرّع مع واقٍ للموصل
C - خيار اعتماد الوكالة	05	اعتمادات CSA وATEX وIECEx

المواصفات الفنية

الشركة المصنّعة	Bently Nevada
رقم الجزء / SKU	330180-085-03-05
عائلة المنتج	3300 XL
نوع الجهاز	مستشعر Proximitor
الطول المعاير	8.5 أمتار (27.9 قدمًا)
إشارة الخرج	جهد تناظري متناسب (عادةً ضمن نطاق -10 VDC إلى -24 VDC أو 7.87 V/مم [200 mV/mil])
الطاقة المطلوبة	مصدر تغذية اسمي -24 VDC (عادةً من -18 VDC إلى -26 VDC)
نوع التوصيل	شرائح أطراف SpringLoc (تقبل سلكًا بمقطع يصل إلى 1.5 مم2 / 16 AWG)
خيارات التركيب	تهيئات متوافقة مع التركيب على لوحة أو سكة DIN بعرض 35 مم
درجة حرارة التشغيل	-52 درجة مئوية إلى +100 درجة مئوية
الأبعاد	81 مم × 61 مم × 51 مم (الارتفاع × العرض × العمق)
الوزن	0.25 كجم

إرشادات التركيب

تأكد من توصيل كتلة الأطراف الصناعية بكابلات مزدوجة مجدولة ومحمية لعزل إشارة الإزاحة التناظرية الديناميكية عن الضوضاء الكهربائية.
ثبّت الهيكل بإحكام على سكة DIN قياسية بعرض 35 مم أو اربطه مباشرة بلوحة. يلغي العزل الأساسي المدمج الحاجة إلى ألواح عزل غير موصلة منفصلة.
تجنّب الانحناءات الحادة في أي كابل مسبار أو تمديد موصول، وحافظ على نصف قطر انحناء أكبر من 25.4 مم (1.0 بوصة) لمنع تلف الكابل ماديًا أو تدهور الإشارة.
وصّل أسلاك الحقل بإدخال مفك براغي مسطح الرأس لتحرير المشبك الزنبركي داخل الطرف، ثم أدخل السلك المعرّى وحرّر المشبك.

الامتثال والشهادات

ATEX/IECEx: معتمد لتطبيقات المناطق الخطرة كجهاز آمن جوهريًا (Ex ia IIC T4/T5 Ga؛ Ex ia IIIC T90C/T105C Dc) أو غير مولد للشرر (Ex nA IIC T4/T5 Gc؛ Ex ec IIC T4/T5 Gc).
CSA: معتمد للبيئات الخطرة من الفئة I، القسم 1، المجموعات A وB وC وD عند إقرانه بحواجز أمان جوهرية.
علامة CE: يتوافق مع توجيهات RFI/EMI الأوروبية القياسية دون الحاجة إلى أنابيب معدنية عالية التكلفة.

FAQ

ماذا يعني الخيار 085 في مستشعر Proximitor 330180 هذا؟

يشير الخيار 085 إلى أن المستشعر مُعاير لطول إجمالي يبلغ 8.5 أمتار (27.9 قدمًا) لنظام المحوّل الكهربائي.

ما نوع الكابلات التي يدعمها الخيار 03؟

يحدد الخيار 03 التوافق مع كابلات تمديد مدرعة مزودة بواقي موصلات مدمجة من الفلوروسيليكون، تقاوم دخول الرطوبة وسوائل المعالجة.

ما الشهادات التي يتضمنها خيار الاعتماد 05؟

يوفر الخيار 05 اعتمادات من جهات متعددة، بما في ذلك ATEX وIECEx وCSA، ويجيز التركيب في تكوينات آمنة جوهريًا وغير مولّدة للشرر في المناطق الخطرة.

هل يلزم استخدام ألواح عزل منفصلة لتركيب هذا المستشعر على لوحة؟

لا، يتميز مستشعر Proximitor 3300 XL بقاعدة تركيب معزولة مدمجة، مما يتيح تركيبه مباشرةً على الألواح المعدنية دون الحاجة إلى مكونات عزل خارجية.
