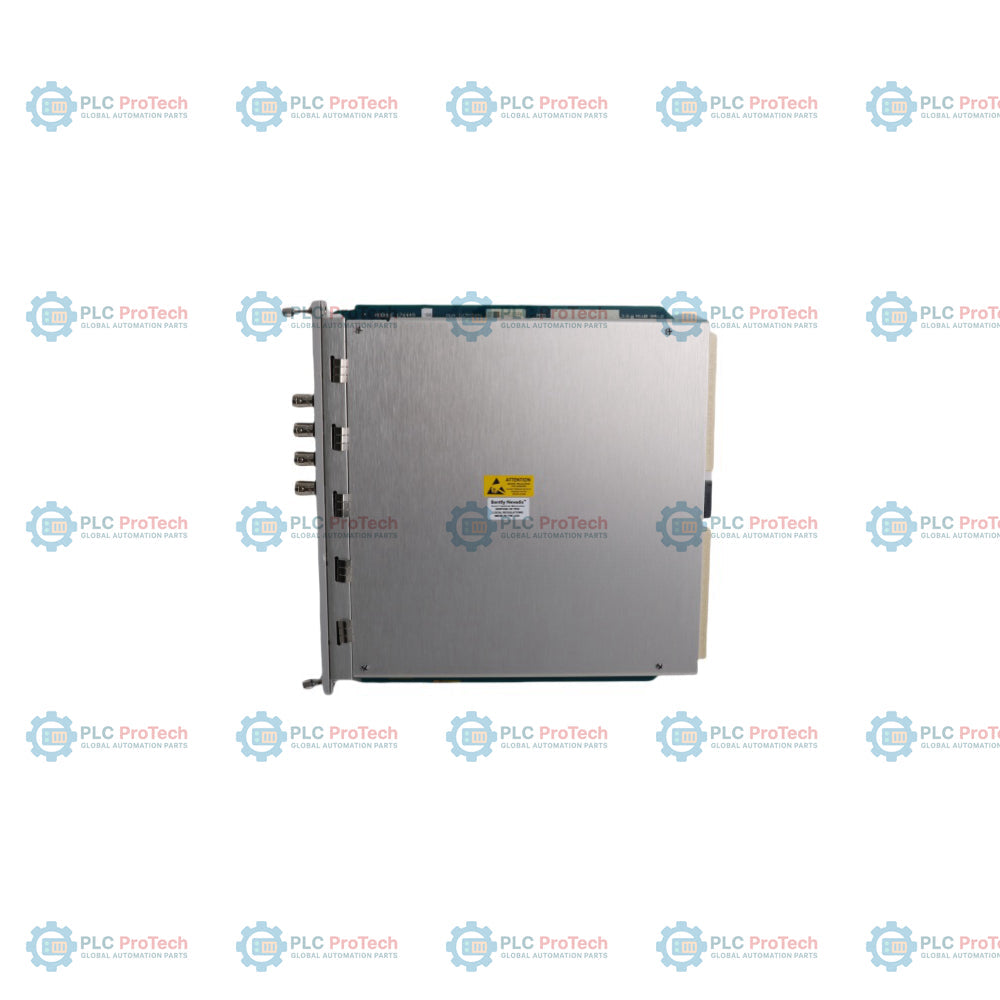

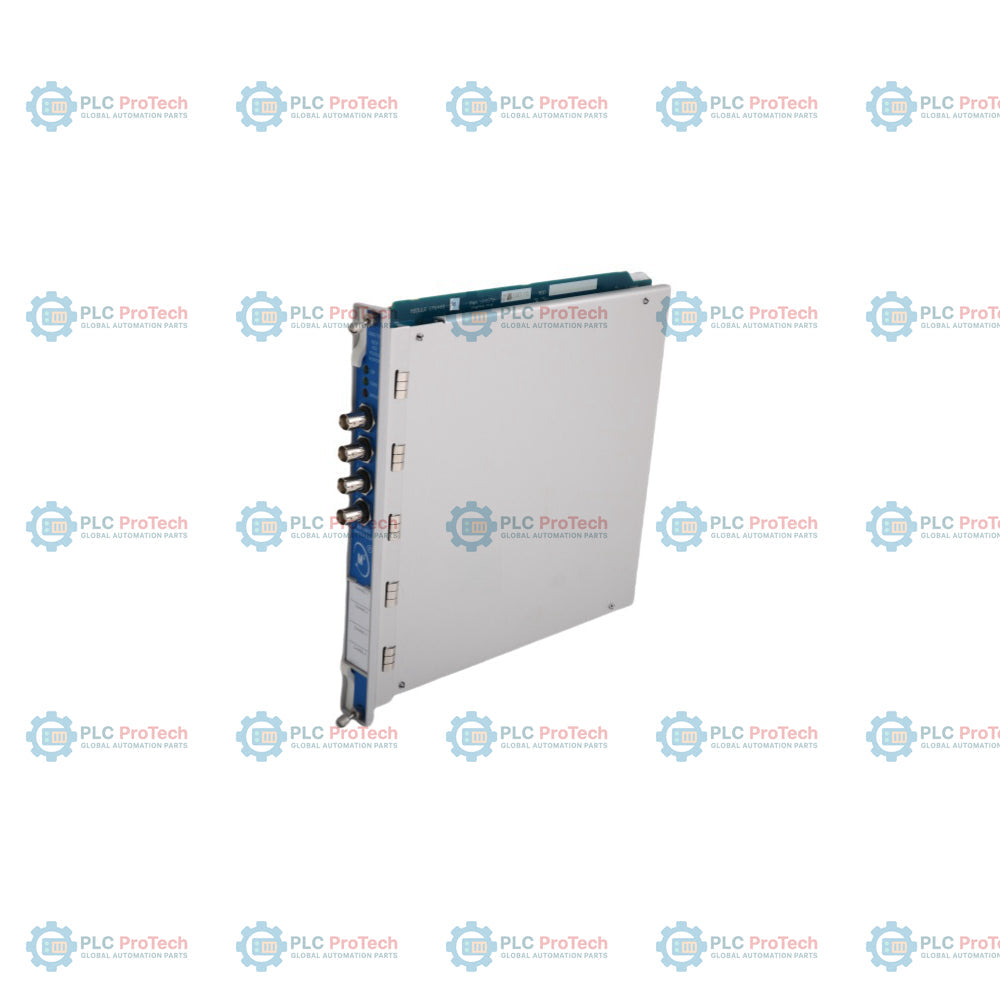

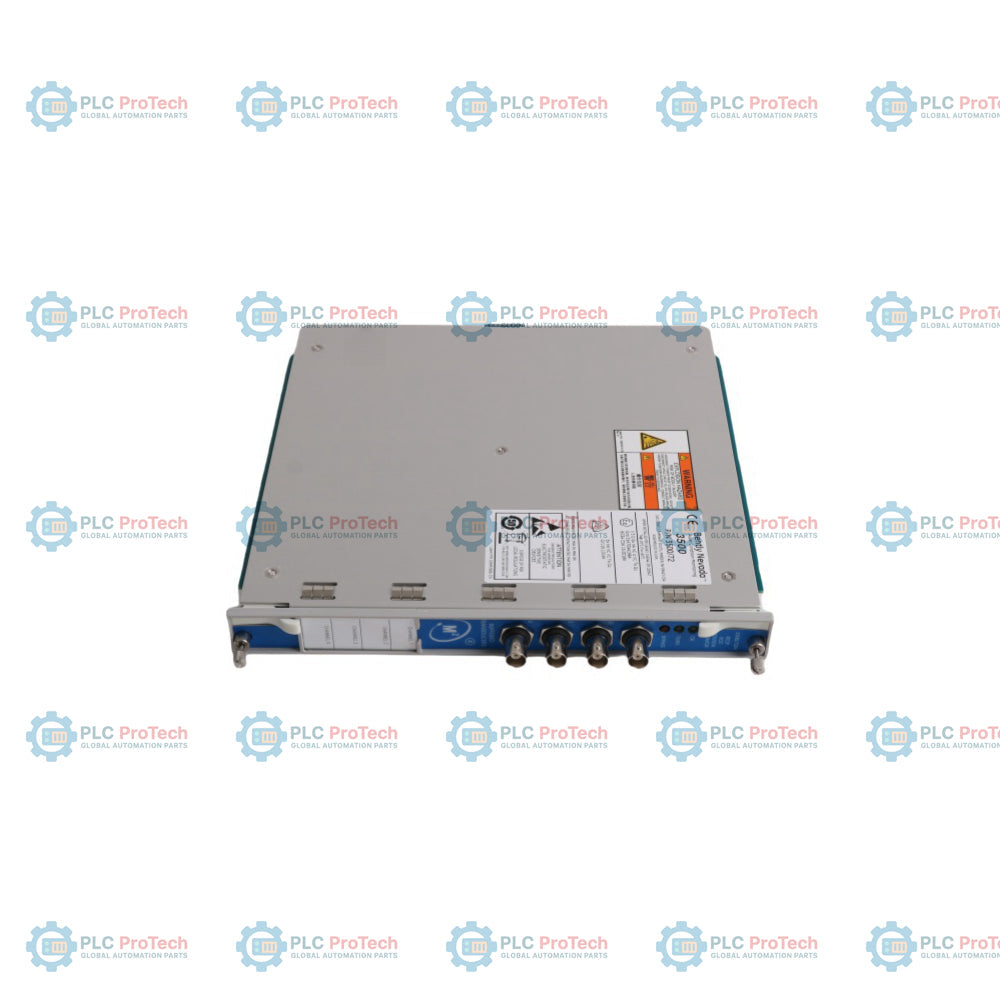

Bently Nevada 176449-08 3500/72M مراقب موضع قضيب الأسطوانة الترددية

نظرة عامة على المنتج

176449-08 3500/72M Recip Rod Position Monitor هي وحدة مراقبة ضاغط ترددي رباعية القنوات، مصممة لمراقبة موضع القضيب وسقوط القضيب وقياسات الضاغط فائق الضغط بصورة مستمرة داخل منصة حماية الآلات Bently Nevada 3500. تستقبل وحدة المراقبة ما يصل إلى أربعة مداخل لمحولات تقارب، وتُهيئ الإشارات لتحليل الإزاحة الديناميكية وجهد الفجوة وزاوية عمود المرفق والسعة المتجهة. وتدعم الوحدة تطبيقات الضواغط الترددية وفقًا للمعيار API 618 في المصافي ومحطات معالجة الغاز ومنشآت الغاز الطبيعي المسال والمرافق البتروكيميائية، حيث يُعد الاكتشاف المبكر لتآكل قضيب المكبس وتدهور شريط التوجيه وحركة الرأس المتصالب أمرًا بالغ الأهمية للحد من حالات التوقف غير المخطط لها وتلف الضاغط.

التهيئة الفنية

تستخدم بنية 3500/72M أربع قنوات مراقبة مستقلة مجمعة في أزواج قنوات قابلة للبرمجة. ويمكن لكل زوج تنفيذ وظائف منفصلة لموضع القضيب أو سقوط القضيب في الوقت نفسه داخل فتحة الرف نفسها. ويتصل المراقب بوحدات الرف الأخرى عبر نظام اتصالات اللوحة الخلفية 3500، ويدعم منطق إنذارات التنبيه والخطر القابل للتهيئة من قِبل المستخدم من خلال برنامج تهيئة الرف 3500.

تتضمن تهيئة الإشارة ترشيحًا ثابتًا من القمة إلى القمة، وترشيحًا ثابتًا بمرشح رفض ذي Q ثابتة، وتحليلًا متجهيًا لـ1X و2X، ومعالجة جهد الفجوة لتشخيص الضواغط الترددية. وتوفر مخارج محولات الطاقة المخزنة مؤقتًا على اللوحة الأمامية وصولًا مباشرًا إلى إشارات الاهتزاز الديناميكي وجهد الفجوة لأجهزة التحليل المحمولة وقياسات راسم الذبذبات.

تدعم الوحدة أوضاع القياس التالية:

• موضع القضيب
• سقوط القضيب
• الضاغط فائق الضغط
• موضع المكبس المتوسط
• فجوة المسبار اللحظية
• سعة متجه 1X و2X
• تتبع زاوية عمود المرفق
• تحليل سعة غير 1X

مواصفات الأداء

دليل مراقب موضع قضيب المكبس الترددي 3500/72M

مراقب موضع قضيب المكبس الترددي 3500/72M هو وحدة ذات 4 قنوات مصممة للضواغط الترددية. يقيس هبوط القضيب وموضعه وموضع مكبس الضاغط الفائق. يشير الخيار -08 تحديدًا إلى مراقب موضع قضيب المكبس الترددي ذي 4 قنوات مع وحدة إدخال/إخراج ذات توصيلات داخلية.

🛠️ القسم 1: دليل التركيب التفصيلي

1. قائمة التحقق قبل التركيب

• إيقاف التشغيل: أوقف تشغيل طاقة الحامل بالكامل قبل إدخال الوحدات أو إخراجها.
• الحماية من التفريغ الكهروستاتيكي: ارتدِ سوار معصم مؤرضًا لمنع تلف الوحدات بسبب التفريغ الكهروستاتيكي.
• توافق الفتحة: يجب تركيب الوحدة الرئيسية 3500/72M في أي فتحة مراقبة (الفتحات من 2 إلى 15).
• مطابقة الإدخال/الإخراج: يجب تركيب وحدة الإدخال/الإخراج مباشرة خلف الوحدة الرئيسية في الجزء الخلفي من الحامل.

2. خطوات تركيب الأجهزة

[Front of Rack]                        [Rear of Rack]
+--------------------------+           +--------------------------+

|  الوحدة الرئيسية 3500/72M    |  <=====>  |  وحدة الإدخال/الإخراج 176449-08    |
+--------------------------+           +--------------------------+

1. تحديد الفتحة: اختر فتحة متاحة في الحامل 3500.
2. تركيب وحدات الإدخال/الإخراج الخلفية: حاذِ وحدة الإدخال/الإخراج 176449-08 مع موجهات الهيكل الموجودة في الجزء الخلفي من الحامل. أدخلها حتى تتصل الموصلات بالكامل. أحكم ربط البراغي الملولبة يدويًا.
3. تركيب الوحدة الرئيسية: حاذِ الوحدة الرئيسية 3500/72M مع موجهات الهيكل الأمامية. أدخلها بثبات حتى تستقر في اللوحة الخلفية. أحكم ربط البراغي الملولبة يدويًا.

3. التوصيلات الميدانية (التوصيلات الداخلية)

يستخدم 176449-08 كتل توصيل داخلية. صِل أسلاك مستشعر Proximitor مباشرة بشرائط التوصيل الطرفية بنمط Euro.

التوصيلات القياسية لكل قناة (من القناة 1 إلى القناة 4):

• VT (الجهد): صِل بالسلك "VT" في Proximitor أو بالطرف A (خرج الإشارة).
• COM (المشترك): صِل بالسلك "COM" في Proximitor أو بالطرف B (المشترك النظامي).
• -24V (الطاقة): صِل بالسلك "-24V" في Proximitor أو بالطرف C (مدخل الطاقة).
• SHLD (التدريع): صِل درع الكابل هنا. أنهِ توصيل الدرع فقط عند طرف المراقب.

4. تكوين البرنامج (برنامج تكوين الحامل 3500)

1. افتح برنامج تكوين الحامل 3500.
2. أضف 3500/72M إلى الفتحة التي تم تركيبه فيها فعليًا.
3. حدّد نوع قناة موضع قضيب المكبس الترددي.
4. اضبط اتجاه المجس (عادةً زوايا رأسية أو متعامدة بالنسبة إلى اتجاه القضيب).
5. أدخل معامل القياس (عادةً 7.87 فولت/مم أو 200 مللي فولت/ميل لأنظمة Proximitor القياسية).
6. اضبط نقاط ضبط الإنذار (حدود التنبيه والخطر) وفقًا لمواصفات الشركة المصنّعة الأصلية لضاغطك.
7. نزّل التكوين إلى الحامل عبر واجهة البيانات العابرة 3500/22M TDI.

❓ القسم 2: الأسئلة الشائعة (FAQ)

س1: ماذا تعني اللاحقة «-08» في رقم الجزء 176449-08؟

أ: يحدد ذلك وحدة مراقبة موضع قضيب مكبس ترددي ذات 4 قنوات مع وحدة إدخال/إخراج مزودة بأطراف توصيل داخلية. وهذا يعني أن توصيلات الأسلاك الميدانية تتصل مباشرةً بأطراف التوصيل اللولبية في الجزء الخلفي من وحدة الإدخال/الإخراج، من دون الحاجة إلى كتلة توصيل خارجية.

س2: هل يمكنني استبدال وحدة 3500/72M أثناء التشغيل؟

أ: نعم، يدعم نظام 3500 الاستبدال أثناء التشغيل («الإدخال أثناء التشغيل») لوحدات المراقبة الرئيسية. ومع ذلك، يجب توخي الحذر الشديد لتجنب قصر الدائرة بين أي أطراف متجاورة، كما يتطلب تغيير وحدة الإدخال/الإخراج الخلفية إيقاف تشغيل الحامل بالكامل.

س3: لماذا يلزم وجود عجلة متعددة الأحداث (أو Keyphasor لعلبة المرفق) لهذه الوحدة؟

أ: تتطلب قياسات موضع قضيب المكبس الترددي معرفة الموضع الدقيق للمكبس ضمن دورة شوطه. تستخدم 3500/72M إشارة Keyphasor لتشغيل نوافذ القياس عند زوايا عمود المرفق المحددة (مثل النقطة الميتة العليا أو النقطة الميتة السفلى).

س4: ماذا تشير إليه حالات مؤشرات LED على اللوحة الأمامية؟

• مؤشر OK LED: يشير اللون الأخضر إلى أن الوحدة تعمل بشكل صحيح. ويعني الوميض أنها قيد التهيئة أو في وضع التكوين. ويشير انطفاؤه إلى عطل في الأجهزة أو انقطاع الطاقة.
• مؤشر الإرسال/الاستقبال LED: يشير اللون الكهرماني الوامض إلى وجود اتصال نشط مع وحدة واجهة البيانات العابرة 3500/22M TDI.
• مؤشر تجاوز LED: يشير اللون الكهرماني الثابت إلى تجاوز قناة واحدة أو أكثر حاليًا (كبت الإنذارات).

س5: كيف أتعامل مع قياسات هبوط القضيب مقارنةً بالاهتزاز الشعاعي القياسي؟

أ: يقيس هبوط القضيب متوسط تغيّر الموضع الفعلي لقضيب المكبس الناتج عن تآكل حلقة التوجيه. يستبعد الاهتزاز القياسي المكوّن المستمر. يعالج 3500/72M تغيّر جهد التيار المستمر بالنسبة إلى النقطة المرجعية المُعايرة لتحديد تآكل سُمك حلقة التوجيه.
