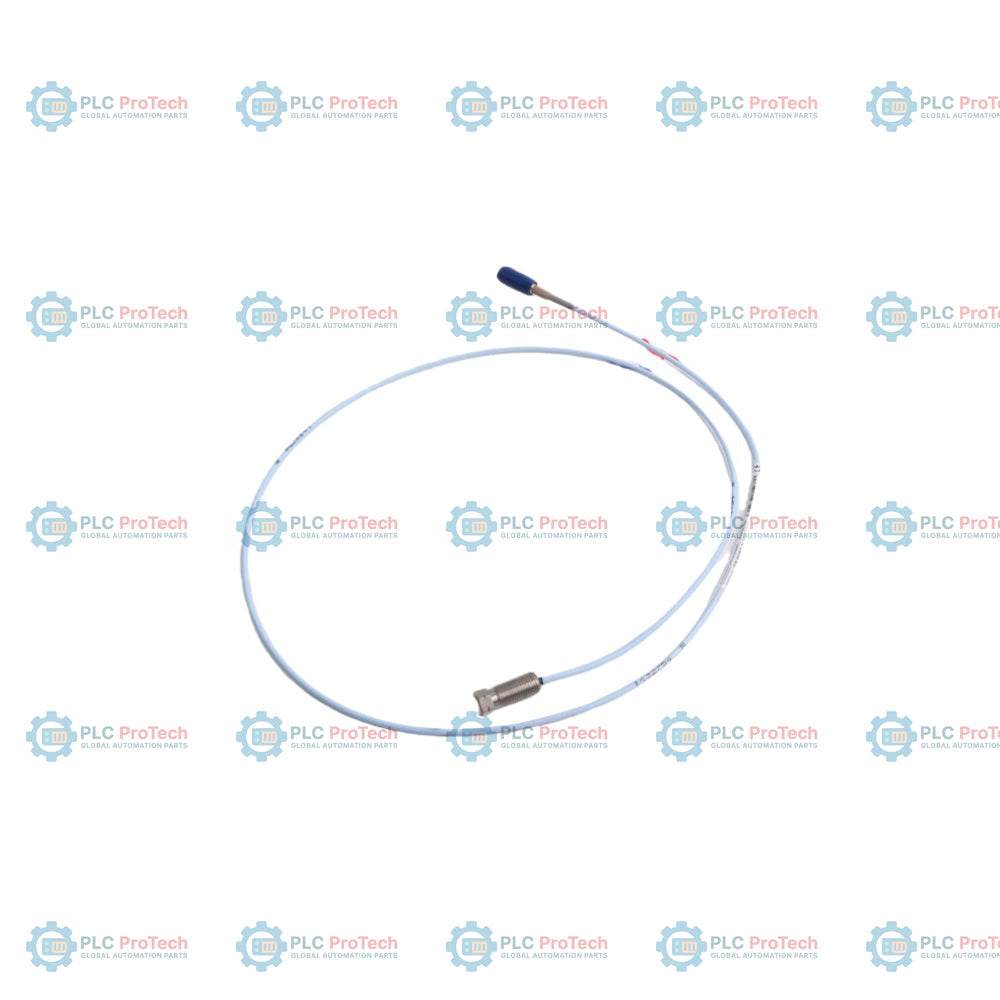

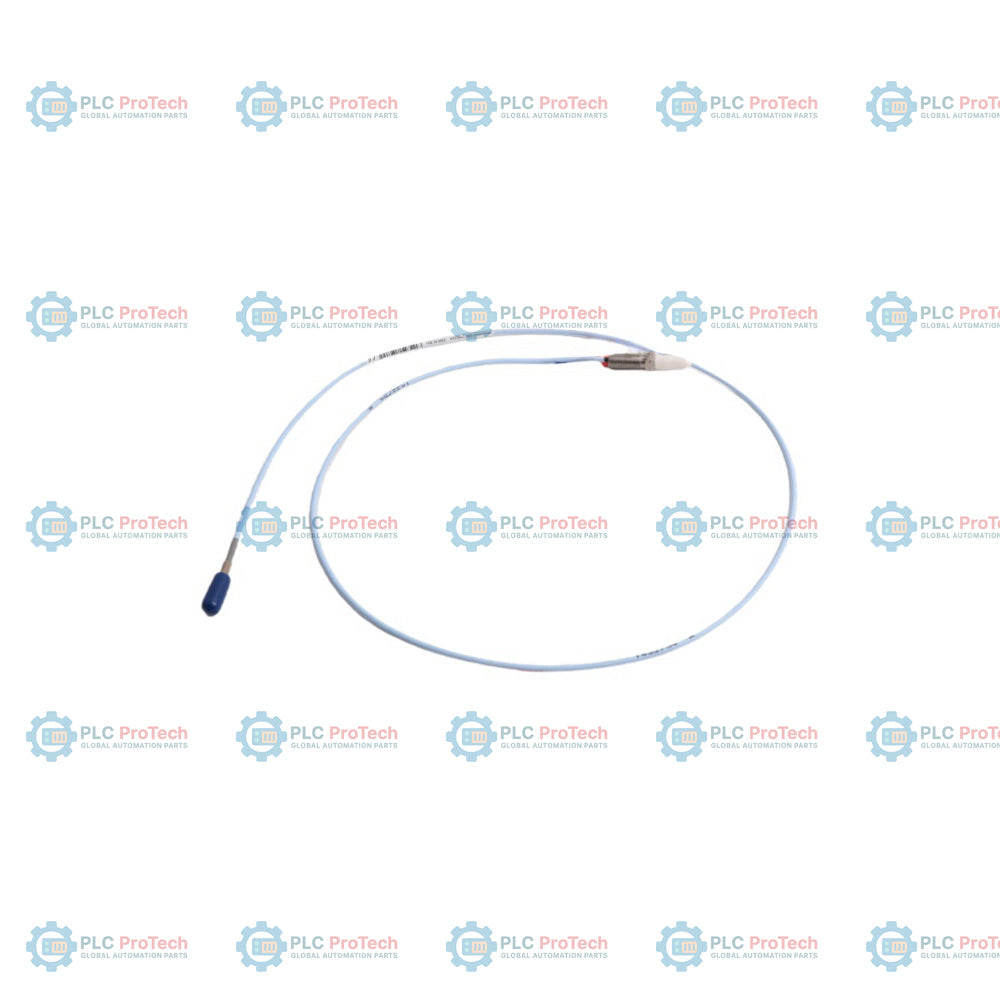

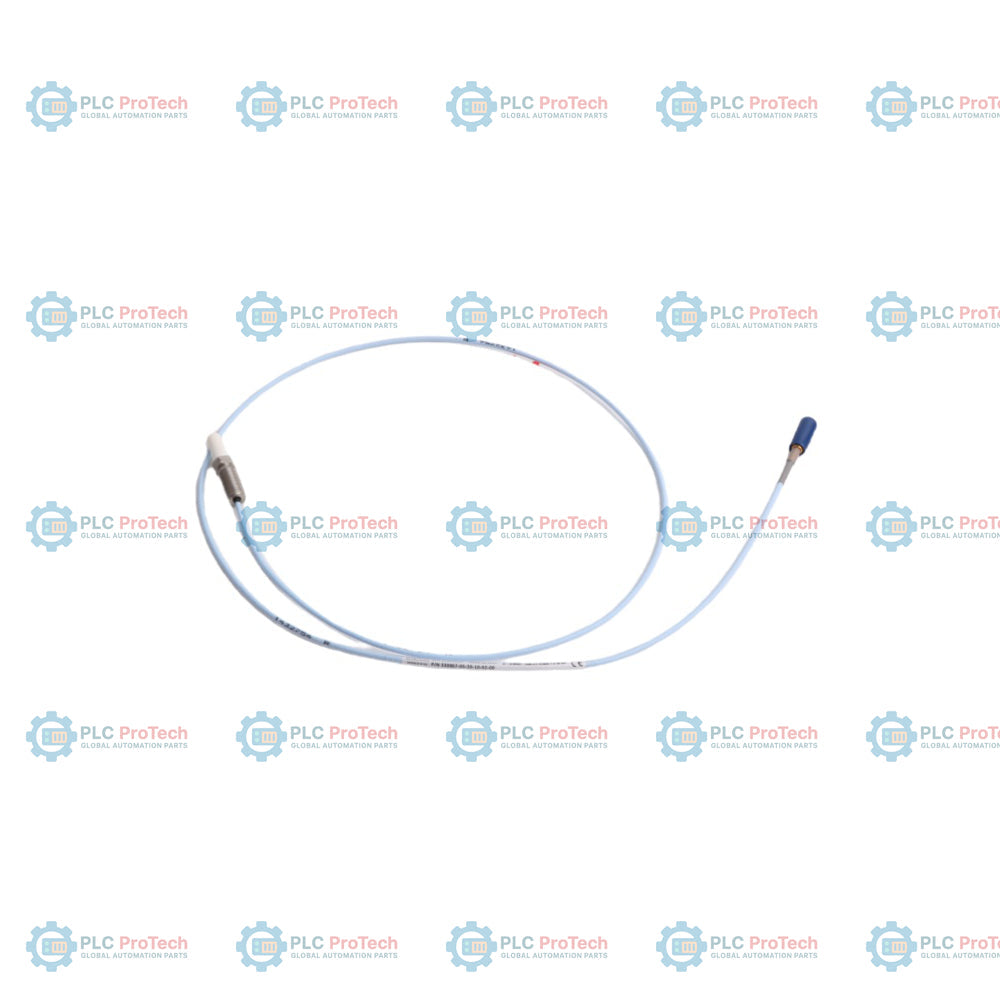

Bently Nevada 330907-05-30-10-02-00 3300 NSv مسبار قرب بتركيب عكسي

الوصف

إن 330907-05-30-10-02-00 محول تيارات دوامية غير تلامسي مصمم لقياس إزاحة العمود بدقة ومراقبة الاهتزاز الديناميكي ضمن حلقات تشخيص الآلات. ويعمل تكوين رقم الجزء المحدد هذا كمدخل مستشعر مدمج ضمن نظام محول القرب 3300 NSv، وقد صُمم خصيصًا للاستخدام داخل ضواغط الهواء الطاردة المركزية الصناعية وضواغط التبريد وآلات غاز العمليات التي تتميز بمساحة داخلية محدودة للغاية وحيزات تركيب ضيقة. ومن خلال إسقاط مجال حامل تردد لاسلكي (RF) عالي التردد في منطقة الهدف المجاورة، يلتقط المستشعر باستمرار انتقالات الفجوة المجهرية الناجمة عن التيارات الدوامية على مستوى السطح، وينقل موجة الإزاحة التناظرية الخام هذه إلى وحدة Proximitor بعيدة لتقييمها.

على خلاف تصميمات المعدات التقليدية ذات التركيب الأمامي، صُممت هذه البنية الميكانيكية ذات التركيب العكسي ليتم تثبيتها بالسن مباشرة من الجانب الخلفي لأكمام التركيب المتخصصة أو أنابيب التوجيه الداخلية أو الحواجز الفاصلة للآلة. ويتيح هذا التصميم لفرق الهندسة الميدانية ضبط فجوات المسبار أو استبدال المعدات بالكامل من خارج مبيت المحمل الرئيسي، من دون الحاجة إلى تفكيك كامل لترتيبات الغلاف أو غطاء المحمل. إنّ 330907-05-30-10-02-00 يتميز بهيكل بسن متري M10X1 منفذ من دون تدريع، ما يقلل المقطع العرضي لمسار التوجيه عبر منافذ الآلات الداخلية. تتم معايرته في المصنع لقياس الاهتزاز الشعاعي الديناميكي على أعمدة ضيقة يقل قطرها عن 51 mm (2 in)، أو إحداثيات الدفع المحوري على أسطح أهداف مسطحة يقل قطرها عن 15 mm (0.6 in). ويعمل تحت هذا التصنيف العام من دون اعتمادات متخصصة للمواقع الخطرة، ويوفر إشارة إزاحة خطية مستمرة مباشرة إلى منصات المراقبة المضيفة.

الميزات

• بنية ميكانيكية بتركيب عكسي تتيح الإدخال من الخلف وضبط المعايرة من الغلاف الخارجي داخل حيزات الآلات الداخلية الضيقة.
• هيكل من الفولاذ المقاوم للصدأ بسن متري M10X1 من دون غلاف تدريع، يوفر مسار توجيه منخفض الخلوص للممرات الإرشادية الضيقة.
• قابس ClickLoc متحد المحور مصغر مدمج، مطلي بالذهب ومصنوع من النحاس الأصفر، يوفر وصلة سلكية مقفلة بإحكام ومقاومة للاهتزاز ومنخفضة الفقد.
• تقنية قولبة TipLoc حاصلة على براءة اختراع، تنشئ رابطة متينة وعالية التكامل بين طرف كبريتيد البولي فينيلين والجسم المصنوع من الفولاذ المقاوم للصدأ.
• تصميم CableLoc حاصل على براءة اختراع، يوفر قوة شد تصل إلى 220 N (50 lb) لربط كابل المسبار بإحكام بمجموعة الطرف.
• توافق كهربائي وميكانيكي مباشر مع أنظمة محولات Bently Nevada 3300 RAM القديمة وبنى معالجة السلسلة 190.

التطبيقات

• تتبّع اهتزاز العمود الشعاعي والإزاحة لمحامل الغشاء السائل من جهة الوصول الخلفية في ضواغط الهواء الطاردة المركزية الصناعية عالية السرعة.
• التقاط إزاحة موضع الدفع المحوري للدوار الداخلي داخل علب تروس التوربينات التمددية المدمجة باستخدام حوامل جلب عكسية متخصصة.
• اكتشاف سرعة الهدف الدوار، والتأكد من انعدام السرعة، وتوليد إشارة مرجعية لطور Keyphasor داخل الحواجز العميقة لهيكل المعدات.

المواصفات الميكانيكية وصيغ الوزن الدقيقة

في تتبع الأصول عالية الأهمية، لا تفي تقديرات الوزن الإجمالي غير المحددة بقيود التصميم الميكانيكي الدقيق. واستنادًا إلى ثوابت ورقة بيانات Bently Nevada 147385 الرسمية، تُحسب أدناه الهندسة الفيزيائية ومقاييس الكتلة الجافة التراكمية لهذا المسبار ذي التركيب العكسي غير المدرع بطول 1.0 متر:

• طول الغلاف غير الملولب (الخيار A): يبلغ تمامًا 5 مم.
• طول الغلاف الإجمالي (الخيار B): يبلغ تمامًا 30 مم.
• قسم الغلاف الملولب: يُحسب بطرح الطول غير الملولب من طول الغلاف الإجمالي (30 مم - 5 مم) = 25 مم من السنون النشطة M10X1.
• الطول الفعلي الإجمالي للكابل (الخيار C): يبلغ تمامًا 1.0 متر (39 بوصة)، ويُقاس من سطح طرف المسبار إلى الوصلة المحورية الطرفية.
• الكثافة الخطية لكتلة الكابل غير المدرع: تبلغ اسميًا 33 غرامًا لكل متر، نتيجة لخط المسبار المحوري متحد المركز خفيف الوزن وغير المدرع والمعزول ببولي فلوروإيثيلين بروبيلين (FEP).
• كتلة رأس المسبار والغلاف ذي التركيب العكسي الصافية: تبلغ حوالي 22 غرامًا، بما في ذلك الهيكل المصنوع من الفولاذ المقاوم للصدأ مقاس M10، وملف الاستشعار الداخلي، ووصلة الانتقال الموضعية.
• إجمالي الوزن الصافي للمكونات: يُحسب كالتالي: (33 غ/م × 1.0 م) + 22 غ = 55 غرامًا كوزن صافٍ مطلق للمكونات لكل وحدة (باستثناء مواد صندوق التغليف الميداني الثقيل).

معلومات الطلب

المواصفات الفنية

التوصيلات/الواجهات

إرشادات التركيب

• مطابقة حلقة النظام الكلية: يجب إقران هذا المجس ذي الطول الفعلي 1.0 متر حصريًا بكابل تمديد طوله 4.0 أمتار لتكوين حلقة نظام إجمالي طولها 5.0 أمتار، أو بكابل تمديد طوله 6.0 أمتار لتكوين حلقة نظام إجمالي طولها 7.0 أمتار. يجب أن يتطابق الطول الإجمالي بدقة مع طول المعايرة الكهربائية المحدد على مستشعر التقارب 3300 XL NSv.
• ضبط الفجوة الميكانيكية: اربط مجس التثبيت العكسي من الجزء الخلفي لجلبة التركيب حتى يحقق الطرف إزاحة جهد الفجوة المطلوبة (عادةً ‎-9.0 Vdc عند نقطة المنتصف الخطية، بما يقابل إعداد فجوة اسميًا قدره 1.0 مم) بالنسبة إلى هدف العمود، قبل تثبيت التجميعة في موضعها.
• تجنب ملامسة الأرضي: تأكد من ألا تلامس وصلة الموصل المحوري المصغر ClickLoc الجدران المعدنية لصندوق التوصيل أو وصلات المواسير. لفّ الوصلة المتصلة بشريط سيليكون ذاتي الالتحام لمنع تداخل حلقات الضوضاء الكهربائية وحلقات التأريض.
• حماية الرطوبة وFEP: نظرًا إلى أن مجسات التثبيت العكسي لا تتوفر بخيارات التدريع أو واقي الموصل (وفقًا لمذكرة التصميم المصنعّية 6)، يجب التعامل بحذر مع الكابل ذي الغلاف الخارجي المصنوع من FEP. مرّره بالكامل داخل مسارات مواسير داخلية محكمة الإغلاق ومقاومة للزيت أو داخل قنوات توجيه هيكلية، لمنع التآكل الكاشط الناتج عن رذاذ الزيت الداخلي أو أجزاء الآلة المتحركة.
• حدود تعشيق اللولب: لا تتجاوز الحد الأقصى لطول تعشيق اللولب البالغ 15 مم داخل حوامل التثبيت الداخلية، لتجنب الانحشار أو التشوه المادي أثناء التركيب الميداني.

الامتثال والشهادات

• توجيه EMC: متوافق مع توجيه الجماعة الأوروبية 2014/30/EU، وقد خضع للاختبار وفقًا للمعيارين EN 61000-6-2 (المناعة للبيئات الصناعية) وEN 61000-6-4 (الانبعاثات للبيئات الصناعية).
• توجيه RoHS: متوافق مع توجيه الجماعة الأوروبية 2011/65/EU.
• الصين RoHS: تصنيف EFUP لمدة 15 عامًا وفقًا للمعيار SJ/T 11364-2024 للكابلات المرتبطة.
• قواعد FCC: متوافق مع الجزء 15 من قواعد FCC للأجهزة الرقمية الصناعية.
