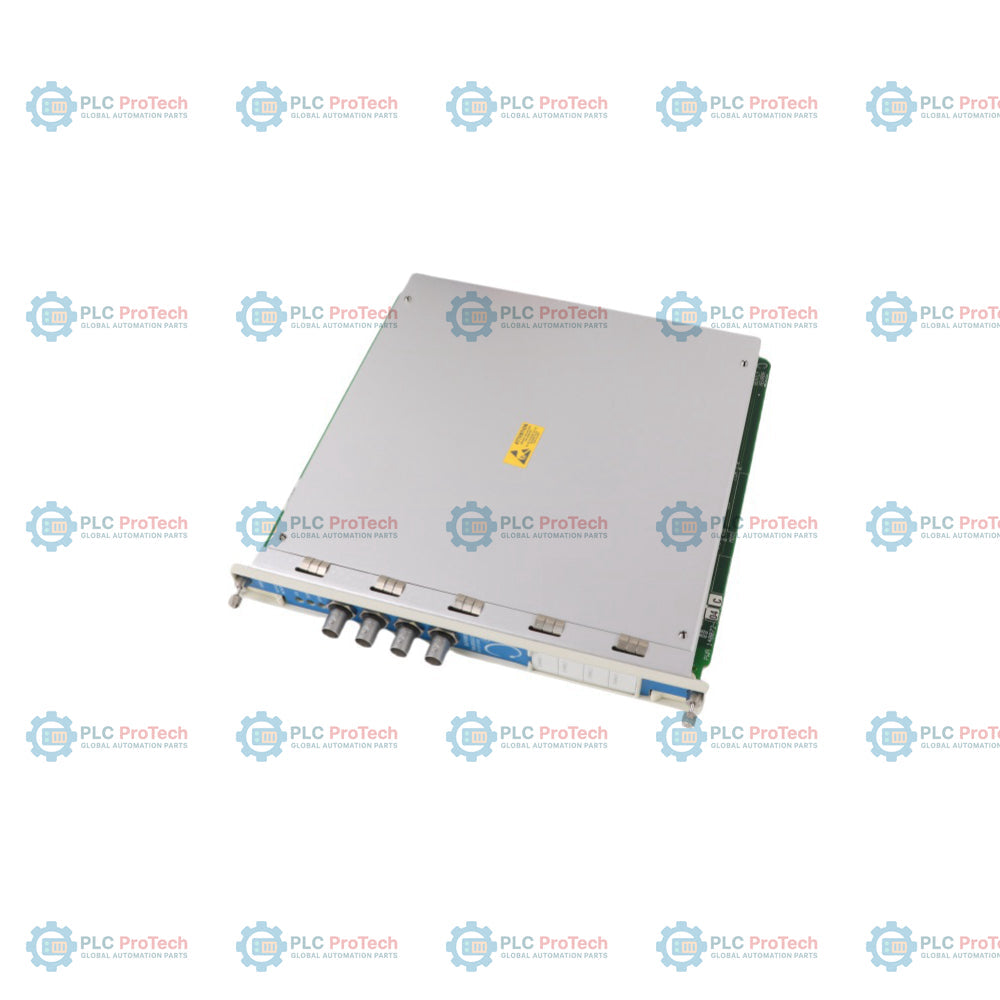

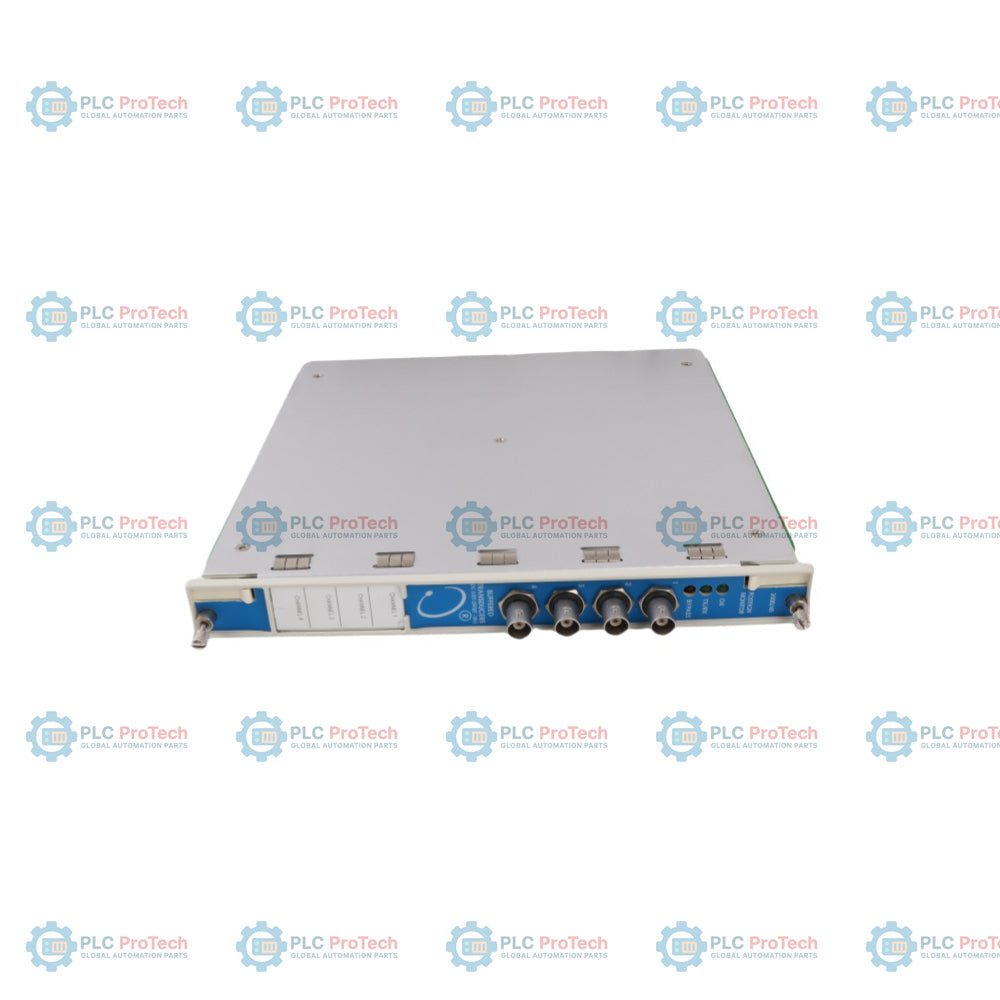

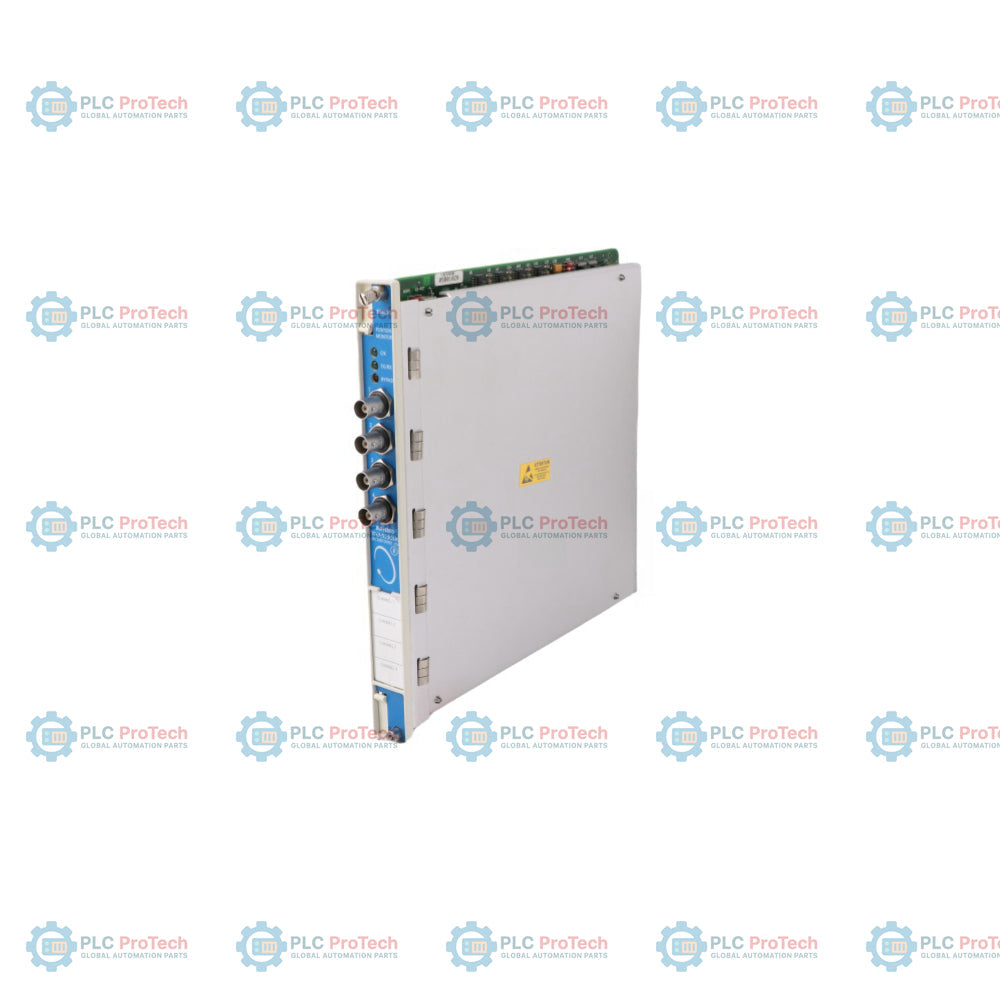

الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/45 140072-04
Country of origin:الولايات المتحدة
نوع المنتج: وحدة مراقبة الموضع
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 910ج
Dimensions: 241.3 مم × 24.4 مم × 241.8 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
ال 3500/45، مكونة برقم جزء بطاقة احتياطية 140072-04، هو أصل مادي عالي الدقة بأربع قنوات مصمم لالتقاط بيانات مستمرة من مجسات القرب، محولات الموضع الدوارة (RPT)، محولات فرق الجهد الخطية ذات التيار المستمر (DC LVDT)، محولات فرق الجهد الخطية ذات التيار المتردد (AC LVDT)، ومقاييس الجهد الدوارة. يعمل كحاجز حماية معماري، يحول مدخلات الحساسات إلى مقاييس نسبية محددة ويقارن هذه القيم الهندسية باستمرار مع عتبات إنذار قابلة للتخصيص بشكل كبير ومدارة برمجياً. يتم تكوينه ديناميكياً في أزواج متطابقة عبر برنامج تكوين رف 3500، ويحقق في الوقت نفسه معايير السلامة التشغيلية عبر سلوكيات مراقبة مختلفة تشمل موضع محور العمود، التمدد التفاضلي، تمدد الغلاف، وتموضع صمام التحكم. تعين حلقات مسجل التيار المهيأة مسار إخراج مخصص من +4 إلى +20 مللي أمبير لقنوات القياس الفردية لتوفير حالات تشغيل الآلات مباشرة لمعدات التحكم اللاحقة.
| رمز الخيار | الوصف |
|---|---|
| 3500/45-AXX-BXX |
وحدة مراقبة الموقع |
| أ: نوع وحدة الإدخال/الإخراج | |
| 01 | وحدة إدخال/إخراج للموقع مع إنهاءات داخلية (Proximitor، RPT، DC LVDT) |
| 02 | وحدة إدخال/إخراج للموقع مع إنهاءات خارجية (Proximitor، RPT، DC LVDT) |
| 03 | وحدة إدخال/إخراج TMR للموقع منفصلة مع إنهاءات خارجية (Proximitor، DC LVDT) |
| 04 | وحدة إدخال/إخراج TMR للموقع مع واجهة ناقل وإنهاءات خارجية (Proximitor) |
| 05 | وحدة إدخال/إخراج موضع LVDT التيار المتردد مع نهايات داخلية |
| 06 | وحدة إدخال/إخراج موضع LVDT التيار المتردد مع نهايات خارجية |
| 07 | وحدة إدخال/إخراج موضع المقاوم المتغير الدوار مع نهايات داخلية |
| 08 | وحدة إدخال/إخراج موضع المقاوم المتغير الدوار مع نهايات خارجية |
| ب: خيار الموافقة الوكالية | |
| 00 | لا شيء |
| 01 | CSA/NRTL/C |
| قطع الغيار | |
| 140072-04 | وحدة مراقبة الموضع 3500/45 |
| المعلمة | المواصفات |
|---|---|
| الشركة المصنعة | بنتلي نيفادا |
| النموذج | 3500/45 |
| رقم الجزء | 140072-04 |
| قنوات إدخال الإشارة | 1 إلى 4 تكوينات إشارة |
| مقاومة إدخال LVDT التيار المستمر | 1 ميغا أوم |
| مقاومة إدخال Proximitor / RPT | 10 كيلو أوم |
| مقاومة إدخال LVDT التيار المتردد | 137 كيلو أوم |
| مقاومة المقاوم المتغير الدوار | 200 كيلو أوم |
| استهلاك الطاقة (RPT) | 7.7 واط نموذجي |
| استهلاك الطاقة (LVDT التيار المتردد) | 8.5 واط نموذجي |
| استهلاك الطاقة (المقاوم المتغير) | 5.6 واط نموذجي |
| خرج مصدر طاقة Proximitor | -24 فولت تيار مستمر |
| خرج مصدر طاقة LVDT التيار المستمر | +15 فولت تيار مستمر |
| إشارة جهد تشغيل LVDT التيار المتردد | 2.3 فولت RMS، موجة جيبية 3400 هرتز |
| جهد تشغيل المقاوم المتغير | -12.38 فولت تيار مستمر |
| نطاق خرج حلقة المسجل | +4 إلى +20 مللي أمبير تيار مستمر |
| التوافق الفولتي للمسجل | 0 إلى +12 فولت تيار مستمر عبر الحلقة الخارجية |
| أقصى مقاومة تحميل للمسجل | 600 أوم |
| أداء دقة التناظرية | 0.3662 ميكرو أمبير لكل بت |
| تردد تحديث البيانات التناظرية | 100 مللي ثانية أو أقل |
| استجابة مرشح التمرير المنخفض المباشر | -3 ديسيبل عند 1.2 هرتز |
| استجابة مرشح النوتش | -3 ديسيبل عند 0.41 هرتز |
| دقة أساس القياس الثابت | ضمن ±0.33% عبر المدى الكامل، بحد أقصى ±1% |
| دقة أساس توسيع المنحدر | ضمن ±1.0% من مدى المقياس الكامل |
| نطاق تأخير إنذار التنبيه | من 1 إلى 60 ثانية مع خطوات تكوين ثانية واحدة |
| نطاق تأخير إنذار الخطر | 0.1 ثانية أو من 1 إلى 60 ثانية بخطوات ثانية واحدة |
| حدود درجة حرارة التشغيل | -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +150 درجة فهرنهايت) |
| حدود درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| حدود رطوبة التشغيل | رطوبة نسبية 95% غير مكثفة |
| وزن بطاقة المراقبة الرئيسية | 0.91 كجم (2.0 رطل) |
| وزن وحدة واجهة الإدخال/الإخراج | 0.45 كجم (1.0 رطل) |
| أبعاد بطاقة المراقبة الرئيسية | 241.3 مم × 24.4 مم × 241.8 مم |
| أبعاد بطاقة واجهة الإدخال/الإخراج | 241.2 مم × 24.4 مم × 99.1 مم |
| مصفوفة تخصيص الرف | فتحة أمامية واحدة في الهيكل وفتحة خلفية واحدة في الهيكل |
| طرف / دبوس الموصل | الوظيفة |
|---|---|
| مخازن BNC للقنوات CH1 / CH2 / CH3 / CH4 | منافذ أمامية للحساس غير معالجة محمية من الدائرة القصيرة |
| المحولات (الطاقة / COM / الإشارة / الدرع) | عناصر رابط أسلاك حافة الخلفية للمجال المعينة لكل إدخال حساس |
| مخرجات المسجل (REC1 إلى REC4 / COM) | روابط أسلاك حلقة المرسل المعدلة +4 إلى +20 مللي أمبير |
| مخرجات المسجل (الدرع) | سلك تصريف مخصص للأرضي المشترك لمسارات درع الحلقة |
| كتلة طرفية RO INHB / RET | اتصال حلقة تجاوز المنطق الخارجي لأقفال الأمان |
س: هل يمكن لهذه الوحدة المعينة معالجة ترددات الإدخال من حساسات الاهتزاز الدورانية عالية السرعة؟ ج: لا، تم تصميم وحدة الموضع هذه خصيصًا بشبكة تتبع منخفضة التمرير بطيئة السرعة مركزها عند نقطة -3 ديسيبل عند 1.2 هرتز، مما يجعلها غير مناسبة لقياس ترددات اهتزاز الغلاف الديناميكية عالية التردد للآلات.
س: ما السلوك الذي يحدث على منافذ الكوكسيل المخزنة في اللوحة الأمامية عند استخدام حساس LVDT تيار مستمر؟ ج: تتعرض موجات جهد الخرج الخام الموجهة من القنوات 3 و4 لتعديل داخلي مقصود في الجهد بمقدار -10 فولت تيار مستمر للحفاظ على نطاق معالجة الإشارة.
س: هل يؤثر عطل في الأسلاك غير متوقع أو دائرة قصر عبر حلقة مسجل التيار على تشغيل مرحلات الأمان في المراقب؟ ج: لا، حلقات التيار الخارجة مزودة بعزل كهربائي شامل، مما يضمن أن الحلقات الميدانية المختصرة في مسارات المسجل لا تؤثر على معالجة المنطق الأساسية للوحدة أو توليد إنذارات تجاوز الحدود.
س: ما هو الشرط البرمجي اللازم لتشغيل جهاز RPT لتتبع موضع الصمام؟ ج: يجب أن يعمل النظام على برنامج تكوين رف 3500 إصدار 3.00 أو أعلى لفتح منحنيات تحويل الحساسات ومعلمات القياس اللازمة لمستشعرات الموضع الدوراني بشكل صحيح.
س: هل تتطلب بطاقة 140072-04 إدخال Keyphasor ثانوي لحساب التمدد التفاضلي الخام للغلاف؟ ج: لا، يقوم الجهاز بحساب معلمات الإزاحة الفيزيائية الدقيقة بالكامل من مستويات الجهد المستمر الثابت الخام التي توفرها حساسات الحقل، مما يلغي أي اعتماد تشغيلي على مراجع التوقيت الخارجية.
